Аккумулятор для ИБП: проверка напряжения, емкости и клемм

Аккумулятор для ИБП: как сопоставить напряжение, емкость, размеры и разъемы

Выбор аккумулятора для источника бесперебойного питания — это последовательная проверка электрических и механических параметров. Совпасть должны напряжение батарейной шины, число элементов, технология аккумулятора, допустимая емкость, размеры корпуса и соединители. Одинаковая надпись «12 В» на двух батареях сама по себе не делает их взаимозаменяемыми.

Параметры удобно проверять по принципу отсева. Сначала определяют конфигурацию штатной батарейной цепи и поддерживаемую технологию. Затем сравнивают емкость и разрядные характеристики, после чего переходят к размерам, клеммам, полярности и расположению выводов. Несовпадение обязательного параметра нельзя компенсировать переходником, изменением схемы соединения или увеличением емкости.

Если маркировка стерта, батарейный отсек недоступен без разборки или точную конфигурацию нельзя установить по внешним данным, подбор может входить в услугу «Ремонт ИБП». Специалист сопоставит исполнение устройства с батарейной цепью и зарядной электроникой. Вскрывать ИБП и вмешиваться в батарейную цепь без подтвержденной инструкции производителя и соответствующей квалификации не следует.

Маркировка старой батареи и спецификация ИБП: две исходные точки подбора

Первая исходная точка — полное обозначение ИБП. В пределах одной серии могут выпускаться устройства разной мощности и аппаратных исполнений. Внешне похожие модели не обязательно используют одинаковое число батарей, напряжение шины или комплект соединителей. Для идентификации нужны модель, индекс исполнения и обозначение ревизии, если оно присутствует на заводской табличке.

Вторая точка — этикетка установленной батареи или внешнего батарейного модуля. На ней ищут номинальное напряжение, емкость в ампер-часах, технологию, модель корпуса и тип выводов. Маркировку лучше учитывать целиком: соседние позиции одной линейки могут различаться клеммами, полярностью или габаритами. Параметры внешнего модуля в сборе при этом нельзя смешивать с характеристиками отдельной батареи внутри него.

Старая батарея служит ориентиром, но не всегда является безусловным образцом: ранее в устройство мог быть установлен другой аналог. Приоритет имеет обозначение штатного батарейного комплекта для точной модели ИБП. Спецификация такого комплекта позволяет определить число элементов, их конфигурацию, технологию, соединители и механическое исполнение.

Практическое правило отсева: сначала находят точную модель ИБП и обозначение поддерживаемого комплекта, а уже затем сравнивают характеристики отдельной батареи. Если связь между выбранным аккумулятором и штатным комплектом установить нельзя, одного внешнего сходства для замены недостаточно.

• ИБП: модель, исполнение и аппаратная ревизия.
• Комплект: обозначение штатного картриджа или внешнего модуля.
• Батарея: напряжение, емкость, технология, корпус, клеммы и полярность.

12 или 24 вольта: напряжение отдельной батареи и всей сборки

Номинал на этикетке батареи относится к одному блоку, тогда как ИБП может работать от цепи из нескольких блоков. При последовательном соединении их напряжения складываются, а емкость сборки в ампер-часах не складывается тем же способом. Поэтому параметры одной батареи и всей батарейной шины необходимо различать.

Указание 12 или 24 вольта может описывать разные объекты. В одном случае это номинал отдельного аккумулятора, в другом — напряжение цепи, собранной из нескольких элементов. Ошибка в таком толковании меняет конфигурацию, на которую рассчитаны зарядная и силовая части ИБП.

Количество батарей нельзя надежно определить по габаритам корпуса устройства. Внутри находятся платы, проводники, крепления и батарейный отсек, а часть аккумуляторов может размещаться во внешнем модуле. Крупный корпус сам по себе не указывает ни на число элементов, ни на напряжение батарейной шины.

Последовательное и параллельное соединения по-разному влияют на параметры сборки и не являются взаимозаменяемыми вариантами. Самостоятельно менять число элементов, объединять свободные выводы или перестраивать цепь по сходству разъемов нельзя. Подбор должен сохранять штатную схему конкретного исполнения ИБП.

Практическое правило отсева состоит из трех проверок: номинал одного блока, количество блоков и суммарное напряжение штатной шины. Кандидат исключают, если хотя бы один из этих параметров не совпадает.

Емкость в ампер-часах и мощность нагрузки: почему больше не всегда означает совместимость

Ампер-часы характеризуют емкость аккумулятора при определенных условиях испытания, но не показывают напрямую время питания конкретной нагрузки. Автономность зависит от потребляемой мощности, режима разряда, потерь в преобразователе, температуры и состояния батареи. Поэтому сравнение только по Ah не дает полного представления о работе аккумулятора в ИБП.

При заметном токе разряда важны разрядные характеристики батареи. Два аккумулятора с одинаковой номинальной емкостью могут по-разному работать под нагрузкой, поскольку паспортное значение Ah относится к заданному режиму измерения. Простого умножения напряжения на емкость недостаточно для точной оценки времени автономной работы.

Увеличение емкости также не означает пропорционального увеличения автономности. Выбранная батарея должна соответствовать режиму разряда, который возникает в конкретном ИБП. Для оценки результата подходят таблицы времени работы устройства при разных нагрузках или данные для поддерживаемого батарейного комплекта, если такие сведения предусмотрены изготовителем.

Емкость влияет и на восстановление заряда. Встроенное зарядное устройство имеет определенные характеристики, а батарея — собственные требования к зарядному режиму. Вариант с большей емкостью может заряжаться иначе и одновременно иметь корпус, который не помещается в штатный отсек. Поэтому повышение Ah нельзя рассматривать отдельно от зарядной электроники и габаритов.

Практическое правило отсева: емкость сравнивают только после совпадения напряжения, числа батарей и технологии. Затем оценивают разрядные данные выбранной модели и ожидаемую автономность при фактической нагрузке, а не только по максимальной мощности, указанной на корпусе ИБП.

AGM, GEL и литиевые сборки: различия зарядных профилей и встроенной защиты

AGM, GEL и литиевые аккумуляторы различаются не только названием технологии. AGM и GEL относятся к герметизированным свинцово-кислотным решениям, но электролит в них удерживается разными способами: в AGM используется стекловолоконный сепаратор, а в GEL — гелеобразная среда. Применение обеих технологий в резервном питании не означает, что конкретный ИБП поддерживает их без дополнительных условий.

Зарядная электроника ИБП рассчитана на определенный профиль работы батареи. Значение имеют зарядные параметры, переход к поддерживающему режиму и допустимые условия эксплуатации. Поэтому AGM нельзя автоматически заменять на GEL только на основании совпадающего напряжения и корпуса.

Литиевая сборка еще заметнее отличается от свинцовой. Одинаковое номинальное напряжение на этикетке не гарантирует совпадения рабочего диапазона и поведения при заряде или разряде. В литиевых сборках применяется электронная система управления батареей, однако ее наличие не делает аккумулятор универсальной заменой штатного свинцового комплекта.

Система управления сборкой и зарядная электроника ИБП должны работать согласованно. Имеют значение допустимые режимы, пороги отключения и способ оценки состояния батареи самим бесперебойником. Проверить это только по напряжению и емкости в карточке товара невозможно.

Практическое правило отсева: рассматривают только технологию, предусмотренную для данной модели и исполнения ИБП. После этого сравнивают параметры конкретной батареи. Смена химической системы относится уже не к обычной замене расходного элемента, а к изменению конфигурации питания.

Корпус и клеммы F1/F2: физические параметры, которые решают установку

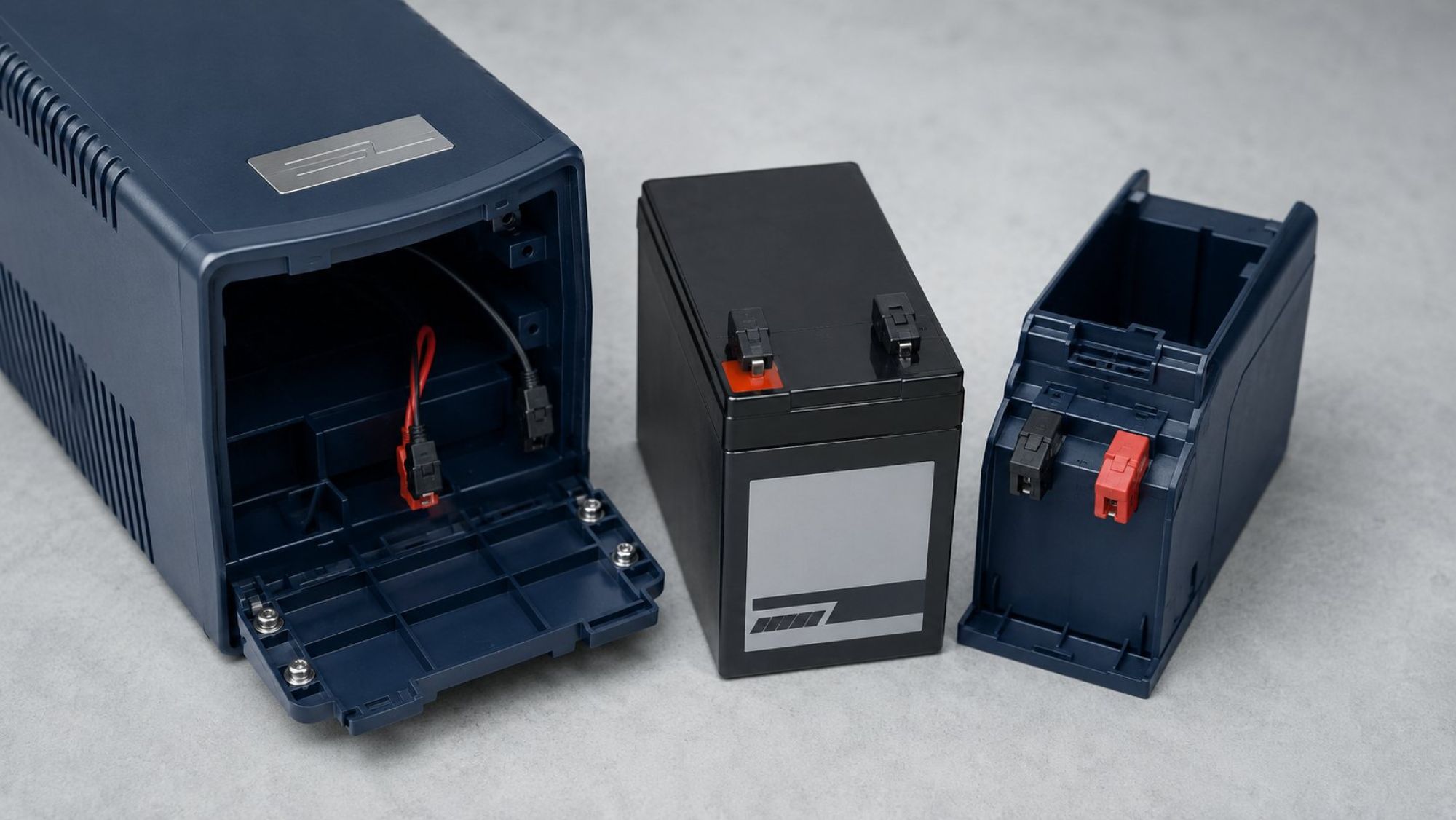

После электрической проверки оценивают механическую совместимость. У батареи сравнивают длину, ширину и полную установочную высоту с учетом выступающих выводов. В отсеке должно оставаться место для штатных проводов, изоляционных деталей и креплений. Аккумулятор, который входит только при давлении на корпус или проводники, не подходит.

Даже при одинаковых основных габаритах батареи могут различаться расположением клемм. Плюсовой и минусовой выводы встречаются в зеркальной ориентации. При несовпадении штатный провод может не дотянуться до нужного вывода или расположиться не так, как предусмотрено конструкцией. Развороту корпуса также могут мешать стенки отсека, крышка и крепления.

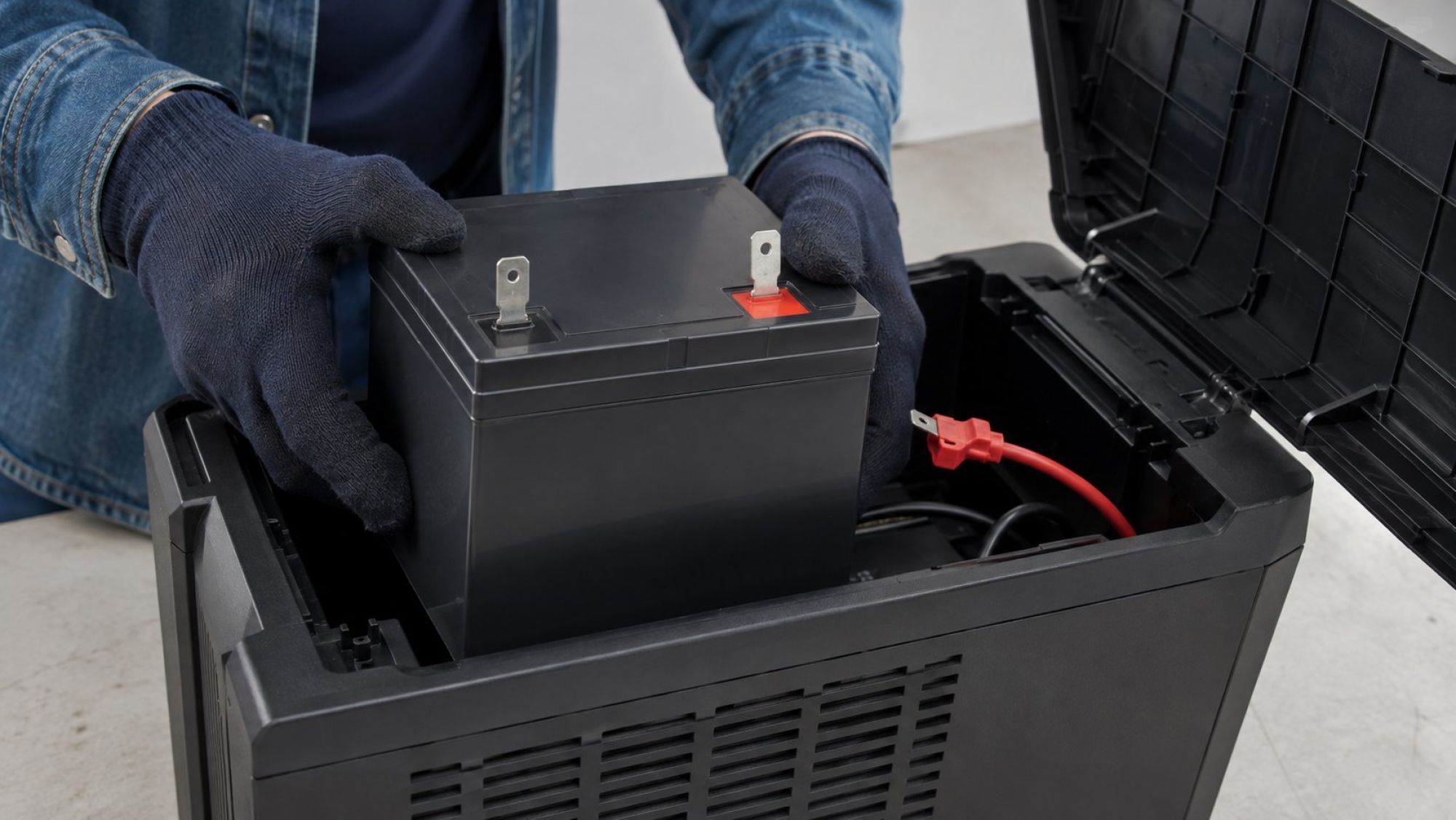

F1 и F2 — распространенные обозначения плоских ножевых клемм разного размера. Они рассчитаны на соответствующие ответные соединители и не должны подбираться только по фотографии. Тип и размер клемм должны совпадать со штатными соединителями ИБП. Поджимать наконечники, переделывать проводку или устанавливать переходники допустимо только при прямом разрешении производителя для конкретной конфигурации.

Одного обозначения семейства корпуса недостаточно: близкие модели аккумуляторов могут выпускаться с разными выводами. При сравнении учитывают вид клеммы, ее размер, положение относительно краев корпуса, полярность и свободное пространство над подключенным соединителем.

• Корпус: длина, ширина и полная высота.
• Выводы: тип, размер, полярность и ориентация.
• Установка: место для штатных соединителей, проводов и крепления.

Практическое правило отсева: батарея должна занимать предусмотренное положение и подключаться штатными соединителями без изменения корпуса, клемм или силовой проводки.

Дата выпуска, ресурс хранения и парность батарей в одной цепи

Неиспользованная батарея не обязательно была изготовлена недавно. Во время хранения ее состояние меняется, а результат зависит от условий на складе и предусмотренного обслуживания. При покупке полезно проверить читаемость даты выпуска, целостность корпуса и доступность сведений о партии. Неповрежденная упаковка сама по себе не сообщает о фактическом состоянии аккумулятора.

Условия хранения и порядок восстановления заряда зависят от конкретного изделия. Универсальный интервал без привязки к модели применять нельзя. Если дата не читается или партию невозможно идентифицировать, сопоставить возраст нескольких элементов будущей сборки будет сложнее.

В последовательной цепи через батареи проходит общий ток. Если характеристики элементов заметно различаются, более слабый блок может раньше ограничить работу всего комплекта. Поэтому добавление одной новой батареи к существенно более старым элементам не делает всю сборку эквивалентной новому комплекту.

Для многобатарейной цепи выбирают элементы одной модели и по возможности близкой даты изготовления. Необходимость одновременной замены определяется правилами комплектования штатного модуля. Возраст при этом оценивают вместе с историей использования: внешне целый аккумулятор может отличаться от соседних элементов по фактическому состоянию.

Практическое правило отсева: для одной цепи не смешивают батареи разных моделей и заведомо различающегося состояния. Если заменяется штатный комплект, состав нового набора должен сохранять его однородность.

Утилизация свинцовой батареи и работы, которые требуют защищенного оборудования

Порядок обращения с отработанной батареей зависит от ее типа и действующих правил в месте передачи. Условия перевозки, приема и дальнейшего обращения следует заранее уточнить по актуальным официальным требованиям и правилам выбранной организации. Это позволяет определить, в каком виде организация принимает аккумулятор и какие условия устанавливает для его передачи.

Самостоятельный подбор ограничивается сведениями, доступными без вскрытия устройства: заводской табличкой, маркировкой батареи и параметрами штатного комплекта. Вскрывать ИБП и вмешиваться в батарейную цепь без подтвержденной инструкции производителя и соответствующей квалификации не следует. Это относится и к изменению схемы соединения, и к приспособлению неподходящих клемм.

Для внешнего батарейного модуля действует та же граница. Если его конфигурацию нельзя установить по маркировке и описанию штатного комплекта, дальнейшую идентификацию выполняют в сервисных условиях. Размер корпуса модуля или внешний вид его разъема не заменяют данных о числе элементов и схеме их соединения.

Итоговая карта совместимости должна содержать непротиворечивый набор параметров: точную модель и исполнение ИБП, напряжение батарейной шины, число и технологию элементов, подходящую емкость, разрядные и зарядные характеристики, размеры корпуса, клеммы, полярность и ориентацию выводов. Только после совпадения этих условий аккумулятор можно считать кандидатом на замену. Одного совпавшего напряжения или увеличенного значения Ah для такого вывода недостаточно.
