Антенный штекер выпадает из телевизора: кабель или гнездо

Антенный штекер выпадает из телевизора: кабель, разъем или гнездо

Если антенный штекер выпадает из телевизора, шатается или удерживает сигнал только в определенном положении, причина может находиться в кабеле, установленном на нем штекере или антенном входе телевизора. Симптомы у этих неисправностей похожи, но способы устранения различаются.

Главный ориентир — место возникновения люфта. Кабель может двигаться внутри корпуса штекера, штекер — свободно сидеть в гнезде, а само гнездо — смещаться относительно задней панели. Реакция изображения на прикосновение помогает локализовать дефект, но по одному такому признаку нельзя точно определить неисправную деталь. Проверку начинают с наружных элементов, не вскрывая корпус телевизора.

Три точки люфта: кабель, корпус штекера и вход телевизора

Телевизионный кабель имеет коаксиальную конструкцию. В центре проходит проводник сигнала, вокруг него находятся изоляция и проводящий экран, а снаружи — защитная оболочка. Штекер соединяет центральный проводник с центральным контактом антенного входа, а экран — с наружной частью разъема. Для устойчивого приема важны обе цепи.

Механическое удержание кабеля не должно зависеть от натяжения центральной жилы. Наружная оболочка фиксируется в установленном штекере, а его корпус удерживается контактными поверхностями гнезда. Если провод можно сдвигать относительно штекера, причина находится во внешней сборке. Если кабель и штекер движутся как единая деталь, но легко выходят из телевизора, проверяют посадку штекера в гнезде.

Отдельный признак — перемещение всего антенного входа относительно задней панели. Его металлическая часть может поворачиваться, наклоняться или уходить внутрь корпуса вместе со вставленным штекером. Это уже не люфт кабеля в штекере и не просто свободная посадка штекера, а механическая неисправность самого входа или его крепления.

Различить три варианта можно последовательной проверкой. Сначала корпус штекера удерживают пальцами и смотрят, движется ли в нем кабель. Затем проверяют посадку штекера, наблюдая, остается ли гнездо неподвижным. Усилие должно быть минимальным: требуется обнаружить существующий люфт, а не испытывать разъем на прочность.

Состояние изображения оценивают одновременно с местом движения. Если прием нарушается при изгибе кабеля возле неподвижного штекера, вероятен дефект внешнего соединения. Если изображение меняется при перемещении самого гнезда, проверка смещается к входу телевизора. Однако нестабильный эфирный сигнал может ухудшаться независимо от прикосновения, поэтому важна повторяемая связь между конкретным движением и симптомом.

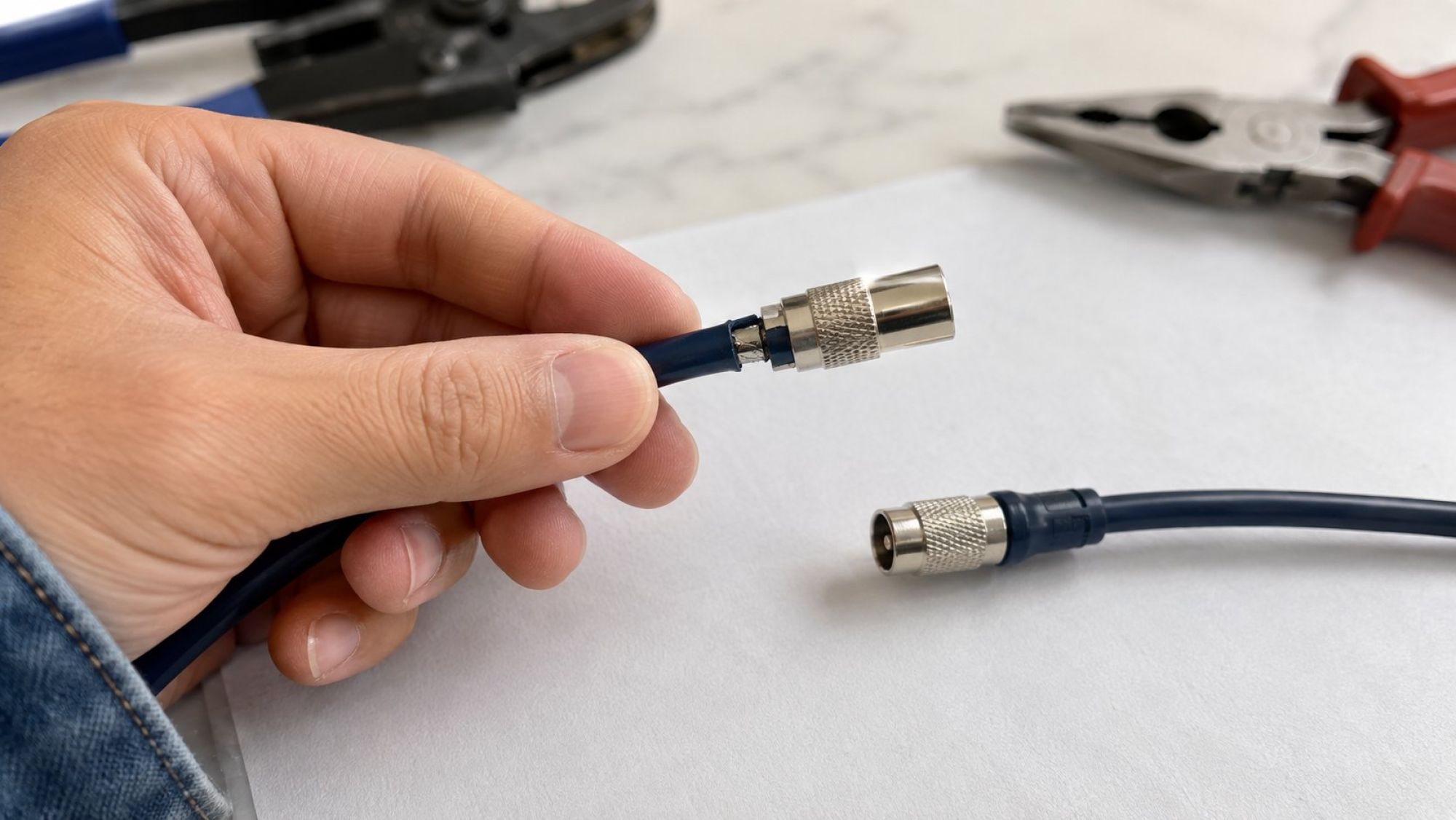

Штекер выходит вместе с кабелем: слабый обжим и несоответствие диаметра

Исправно установленный штекер фиксирует наружную оболочку так, чтобы обычное перемещение провода не передавалось на центральный контакт. На слабое крепление указывают движение кабеля внутри корпуса, его проворачивание или заметный зазор между оболочкой и штекером. При этом сам корпус разъема можно удерживать неподвижно.

Такой люфт отличается от свободной посадки в телевизоре. В первом случае штекер остается на месте, а кабель перемещается внутри него. Во втором кабель и штекер сохраняют взаимное положение, но весь узел качается или выпадает из панельного гнезда. Повторная установка либо замена внешнего разъема помогает только тогда, когда дефект относится к штекеру или его соответствию кабелю.

Кабели и устанавливаемые на них разъемы различаются конструкцией и размером. Если посадочная часть штекера не соответствует диаметру оболочки, она может не удерживать кабель или деформировать его при затягивании. Поэтому разъем подбирают не только по внешнему виду, но и по типу соединения и используемому кабелю.

Свободный штекер не следует уплотнять фольгой, случайными прокладками или клеем. Такая фиксация не обеспечивает правильного соединения центрального контакта и экрана. Жестко закрепленный кабель также способен передавать механическую нагрузку непосредственно на вход телевизора.

Если рядом со штекером видны залом оболочки или участок, легко меняющий форму, причиной может быть повреждение самого кабеля. Установка нового разъема на тот же ослабленный участок не обязательно устранит неисправность. Практичнее сравнить подключение с готовым исправным кабелем, а затем решать, достаточно ли заменить штекер или требуется заменить весь внешний отрезок.

Корпус штекера держится, но изображение меняется при касании провода

Плотная механическая посадка не гарантирует устойчивого электрического контакта. Центральная жила может быть плохо закреплена или повреждена возле штекера, а экран — потерять надежное соединение с его металлической частью. Снаружи такой разъем иногда выглядит исправным.

Характерный сценарий — изображение рассыпается, появляются помехи или телевизор сообщает об отсутствии сигнала при изгибе провода рядом со штекером. После изменения положения прием временно восстанавливается. Это подтверждает зависимость от механического положения, но не позволяет по одному наблюдению установить, нарушен центральный контакт, экран или другой элемент соединения.

При нестабильном соединении сигнал может исчезать резко: в одном положении контакт сохраняется, а после небольшого движения снова нарушается. На цифровом телевидении дефекты центрального проводника и экрана способны проявляться сходным образом — замиранием, распадом изображения на фрагменты или полным срывом приема.

Фраза «показывает, только когда держу провод» также не доказывает поломку гнезда. При касании человек одновременно изменяет положение кабеля и штекера. Диагностическое значение имеет повторяемость: если одно и то же небольшое движение провода вызывает одинаковую реакцию, а вход телевизора остается неподвижным, сначала проверяют кабель и его оконцевание.

Не стоит постоянно подбирать положение, в котором изображение восстанавливается. Повторные изгибы увеличивают повреждение ослабленного участка, а натянутый кабель создает лишнюю нагрузку на гнездо. Временное появление сигнала следует использовать как диагностический признак, а не как способ эксплуатации соединения.

Тест с заведомо исправным кабелем отделяет штекер от гнезда

Наиболее наглядная внешняя проверка — заменить подозрительный отрезок готовым кабелем, исправность которого известна. Второй кабель должен быть совместим с тем же антенным входом и источником сигнала. Для такого сравнения вскрывать корпус телевизора не требуется.

Сначала оценивают исходное подключение: насколько плотно входит штекер, выпадает ли он под весом кабеля и меняется ли изображение при небольшом движении провода. Затем без натяжения подключают исправный кабель и сравнивают те же признаки. Раскачивать разъем с усилием не нужно.

Если второй штекер держится уверенно, гнездо остается неподвижным, а сигнал перестает зависеть от положения провода, причина с высокой вероятностью находится в снятом кабеле или его разъеме. Их различают по месту люфта: движение кабеля внутри корпуса указывает на крепление штекера, а реакция на изгиб соседнего участка — на возможное повреждение кабеля.

Если два совместимых исправных штекера одинаково свободно сидят в телевизоре, проверяют посадочную часть антенного входа. Если при обоих подключениях вместе со штекером перемещается само гнездо, проблема относится к входу телевизора. Такой результат подтверждает механический дефект, но сам по себе не определяет точное состояние внутренних элементов.

Плотная посадка второго кабеля не обязательно означает, что первый штекер изначально имел неподходящий размер. Его корпус или контактная часть могут быть повреждены. Для выбора ремонта важен практический результат: какой замененный элемент устраняет люфт и зависимость сигнала от положения.

Качество приема сравнивают на одном канале и при неизменном подключении антенны. Если исходный сигнал нестабилен сам по себе, изображение может рассыпаться и с исправным кабелем. В этом случае тест надежно показывает только различие механической посадки, а причину ухудшения приема требуется искать отдельно.

Гнездо вращается или уходит внутрь корпуса: повреждение крепления

Антенный вход является частью телевизора, а не съемным продолжением кабеля. Его конструкция и способ крепления зависят от модели, поэтому точный объем повреждения нельзя определить только по внешнему виду.

Доступный снаружи признак — движение всего гнезда относительно неподвижной задней панели. Металлическая часть может поворачиваться вместе со штекером, наклоняться при касании или заметно смещаться внутрь. Это отличается от ситуации, когда гнездо остается на месте, а свободно движется только вставленный штекер.

Длинный или натянутый кабель действует на подвижный вход как рычаг. Дальнейшее раскачивание может увеличить механическое повреждение входа, даже если в определенном положении сигнал пока сохраняется. После обнаружения движения гнезда нагрузку с него снимают и прекращают такие проверки.

Штекер не приклеивают к телевизору и не подпирают посторонними предметами. Клей не восстанавливает крепление входа и затрудняет последующий доступ к разъему. Фольга, прокладки и намеренная деформация штекера также не устраняют движение самого гнезда.

На этом внешняя диагностика заканчивается. Не следует вскрывать телевизор или пытаться ремонтировать внутренний антенный вход по общему описанию симптома: расположение деталей и способ монтажа различаются в зависимости от модели. Небольшой люфт одного штекера еще не означает неисправность внутреннего разъема; основанием для его диагностики служит движение гнезда относительно корпуса либо одинаковая свободная посадка нескольких совместимых исправных штекеров.

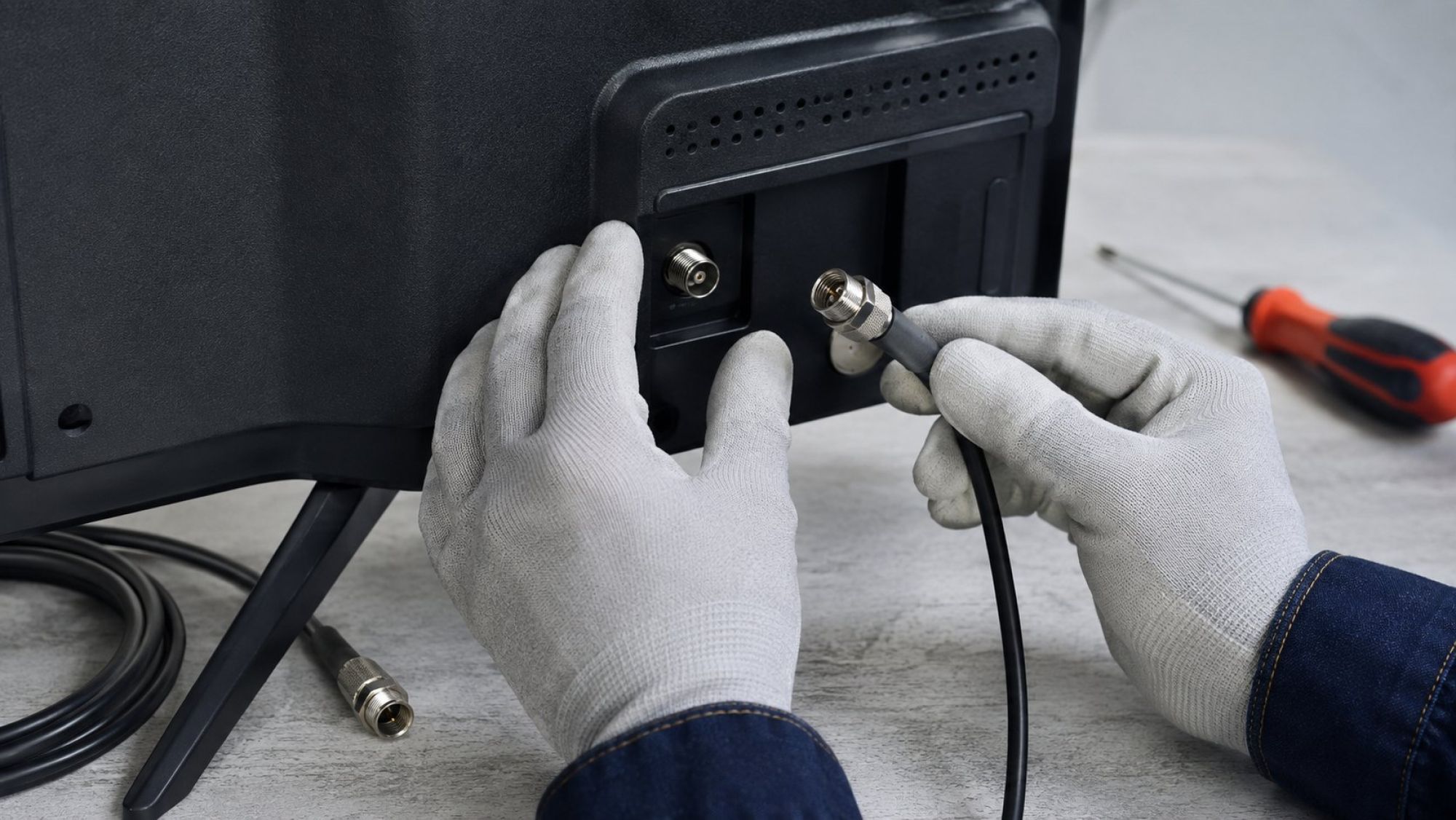

Замена штекера, кабеля или антенного входа: решение по месту дефекта

Решение принимают по одной итоговой развилке — где именно возникает люфт и исчезает ли симптом после подключения заведомо исправного внешнего кабеля.

• Кабель двигается внутри штекера: проверяют крепление внешнего разъема и его соответствие кабелю.
• Штекер неподвижен, но сигнал повторяемо пропадает при изгибе соседнего участка: сравнивают подключение с исправным кабелем; исчезновение симптома указывает на дефект внешнего отрезка или его оконцевания.
• Несколько совместимых исправных штекеров одинаково свободно сидят при неподвижном гнезде: проверяют посадочную и контактную часть антенного входа, не уплотняя ее случайными материалами.
• Вместе со штекером перемещается само гнездо: неисправность относится к телевизору и требует диагностики антенного входа с учетом конструкции модели.
• Люфта нет, а прием остается нестабильным: замена штекера, кабеля или гнезда только по помехам на экране не обоснована.

Внешний кабель и штекер можно разграничить сравнением с исправным кабелем и наблюдением за местом движения. Точный внутренний дефект подвижного гнезда определяют после диагностики телевизора.

Услуга «Ремонт ТВ-антенн» в такой ситуации начинается с отделения внешней неисправности кабеля или штекера от повреждения входа телевизора. Это позволяет выбрать замену конкретного элемента и не связывать одинаковые нарушения изображения с одной предполагаемой причиной.
