АПС и автоматическое пожаротушение: чем отличаются системы и почему на объекте могут требоваться обе

Автоматическая пожарная сигнализация и автоматическая установка пожаротушения участвуют в защите объекта, но выполняют разные задачи. АПС обнаруживает признаки пожара, обрабатывает сигналы и формирует пожарное событие. АУПТ воздействует на очаг огнетушащим веществом. Поэтому наличие сигнализации само по себе не означает, что помещение защищено автоматическим тушением, а установка тушения не заменяет оповещение людей и другие предусмотренные проектом функции.

Состав защиты зависит от назначения и характеристик объекта, условий эксплуатации и применимых требований. При этом АПС, СОУЭ, средства управления пожаротушением и автоматика инженерных систем могут взаимодействовать, оставаясь отдельными функциональными частями. Чтобы определить необходимую конфигурацию, требуется обследовать объект, собрать исходные данные и разработать согласованное проектное решение.

Обнаружить пожар или воздействовать на очаг: граница задач АПС и АУПТ

Главное различие между системами состоит в результате их работы. АПС контролирует признаки, которые могут указывать на пожар: дым, повышение температуры, открытое пламя или ручной сигнал от человека. Извещатели передают информацию приемно-контрольному оборудованию, которое определяет состояние контролируемой зоны и формирует предусмотренное проектом событие.

Это событие может использоваться другими средствами пожарной автоматики. Например, предусмотренные проектом приборы управления могут передать команды системе оповещения, установке пожаротушения или автоматике инженерного оборудования. Такое разграничение важно: АПС обнаруживает пожар и сообщает о нем, но непосредственное управление исполнительными устройствами может выполнять отдельное оборудование.

Конечная функция АУПТ — подача огнетушащего вещества в защищаемую зону или на определенное оборудование. Для этого в состав установки входят исполнительные и технологические элементы, соответствующие выбранному способу тушения. Условия формирования команды на пуск, способы обнаружения и состав управляющих средств определяются для конкретной установки и проекта.

Таким образом, АПС и АУПТ не дублируют друг друга. Одна система обнаруживает событие, другая выполняет огнетушащее воздействие. На объекте могут требоваться обе функции, если предусмотренный сценарий должен включать раннее обнаружение пожара и автоматическую подачу огнетушащего вещества.

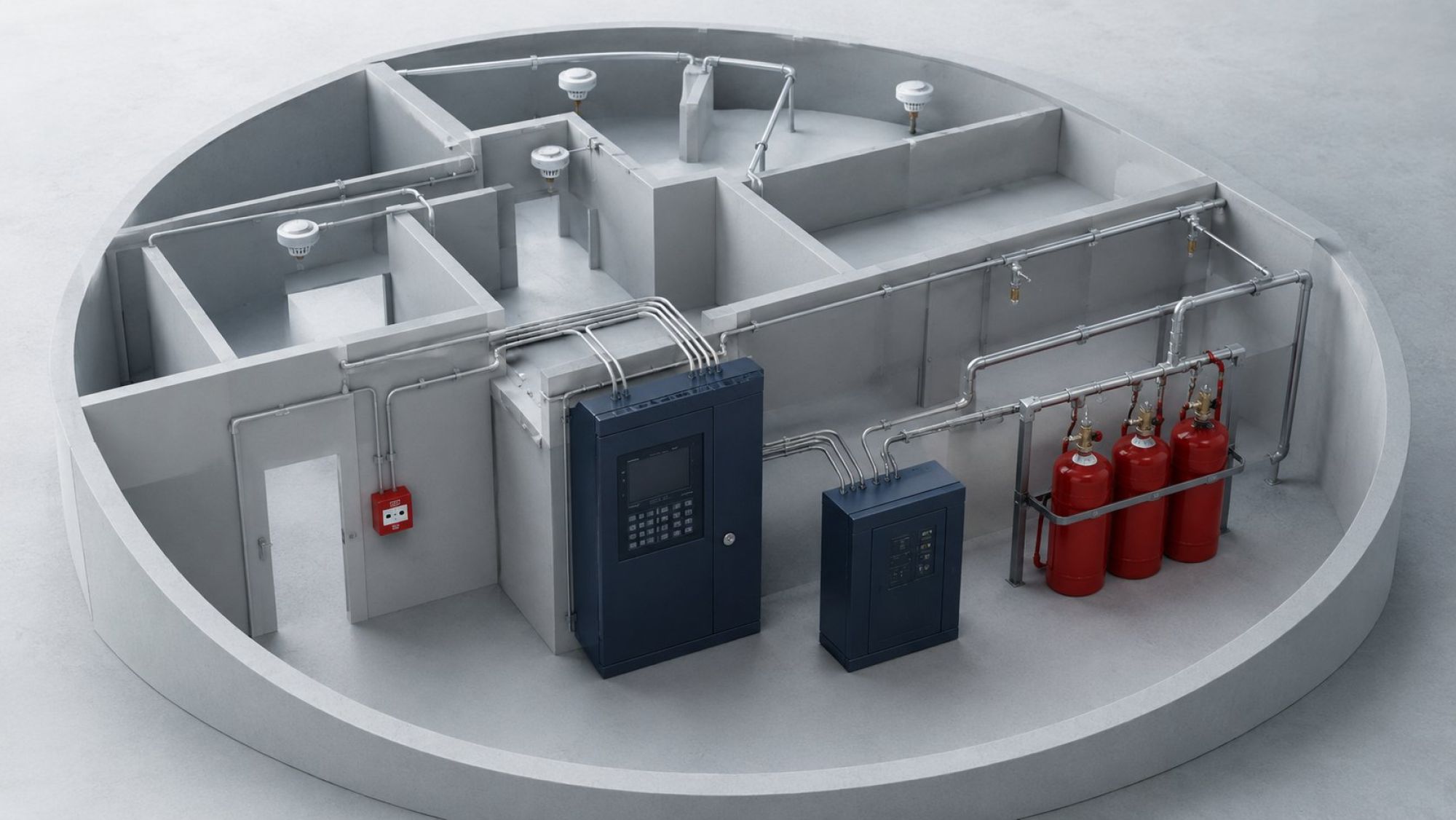

Извещатели, приборы управления и модули тушения: как различается состав систем

В состав АПС входят средства обнаружения, линии или каналы передачи данных и оборудование, принимающее и обрабатывающее сигналы. Автоматические извещатели контролируют выбранные признаки пожара, а ручные позволяют человеку сформировать пожарный сигнал. Приемно-контрольное оборудование отображает состояние зон, регистрирует события и передает информацию предусмотренным получателям.

Приборы управления занимают отдельное место в общей архитектуре. Они получают предусмотренное событие и формируют команды исполнительным системам. Прием и обработка сигналов АПС и управление другими установками могут выполняться разными устройствами или функционально совмещаться в одном комплексе оборудования. Конкретное решение зависит от проекта и назначения применяемых технических средств.

АУПТ дополнительно включает исполнительную и технологическую части. Их состав зависит от способа хранения, транспортирования и подачи огнетушащего вещества. Это могут быть модули, трубопроводы, оросители, насадки, емкости, насосное или другое оборудование. Поэтому набор компонентов водяной установки отличается от состава газовой, порошковой или аэрозольной системы.

Оценивать защиту только по наличию датчиков, шкафов или модулей недостаточно. Необходимо понимать, где обнаруживается пожар, какое оборудование формирует событие, какой прибор выдает команду и какое устройство должно ее выполнить. Практический вывод прост: состав системы определяется не перечнем отдельных изделий, а их функциями и согласованной работой.

Дым, тепло и пламя: какой признак используется для обнаружения и запуска сценария

Дымовые, тепловые и пламенные извещатели контролируют разные проявления пожара. Дымовой извещатель реагирует на появление дыма, тепловой — на изменение температуры, а извещатель пламени — на характерное излучение открытого горения. Ни один из этих способов нельзя считать универсально лучшим без учета условий конкретного помещения.

При выборе учитывают материалы и процессы в защищаемой зоне, возможное развитие пожара, высоту и геометрию помещения, движение воздуха и обычные воздействия среды. Например, пыль, пар, нагрев или технологические аэрозоли могут влиять на пригодность того или иного способа обнаружения. Задача проекта — выбрать признак, который соответствует ожидаемому сценарию и условиям эксплуатации.

Способ формирования команды на дальнейшие действия также зависит от конкретного решения. В одном проекте пожарное событие используется для оповещения и передачи информации, в другом оно дополнительно поступает на прибор управления тушением. Проект может предусматривать определенную комбинацию сигналов или состояний, если это требуется для принятого алгоритма и поддерживается примененным оборудованием.

Отдельные средства обнаружения именно в составе АПС не являются единственно возможным источником команды для любой АУПТ. Способ обнаружения пожара, состав контролирующих устройств и связь с управляющей частью определяются устройством конкретной установки. Поэтому вопрос решают при проектировании всей защиты, а не путем автоматического добавления одинакового набора извещателей к каждой технологии тушения.

АПС без АУПТ, АУПТ с сигнализацией, локальное тушение и комплексная защита: четыре конфигурации

АПС без АУПТ. Такая конфигурация обеспечивает обнаружение и регистрацию пожарного события, а также передачу информации предусмотренным получателям. При необходимости событие используется средствами управления для включения оповещения или изменения режима связанных систем. Автоматической подачи огнетушащего вещества в защищаемую зону при этом нет.

АУПТ с сигнализацией. В этой конфигурации обнаружение пожара связано с управляющей и исполнительной частями установки тушения. После выполнения условий, установленных проектом, предусмотренные средства управления формируют команду на подачу огнетушащего вещества. Оповещение людей и взаимодействие с инженерным оборудованием рассматриваются как отдельные функции общего комплекса.

Локальное тушение. Решение защищает определенное оборудование, участок или ограниченную область. Оно может воздействовать на пожар в выбранной зоне, но само по себе не означает, что автоматическим тушением охвачены все помещения здания. Обнаружение событий за пределами локальной области и общее оповещение объекта организуются отдельно.

Комплексная защита. Объектовая АПС, установки тушения, СОУЭ и автоматика инженерных систем взаимодействуют по согласованному алгоритму. В разных помещениях могут применяться разные способы обнаружения и тушения. Их объединяет не одинаковый комплект оборудования, а предусмотренный проектом обмен событиями и командами.

Выбор конфигурации зависит от совокупности характеристик объекта. Помещения одинаковой площади могут различаться назначением, планировкой, оборудованием, материалами и режимом присутствия людей. Поэтому площадь учитывается как один из исходных параметров, но не заменяет обследование и проектирование.

Вода, газ, порошок и аэрозоль: параметры помещения, влияющие на технологию тушения

Технологию тушения выбирают с учетом того, какие материалы и оборудование находятся в защищаемой зоне. Необходимо оценить возможность применения огнетушащего вещества и последствия его воздействия на отделку, продукцию, технику и технологический процесс. Решение, подходящее для одного помещения, не становится автоматически подходящим для другого.

При рассмотрении водяного тушения оценивают характер защищаемых материалов, доступное инженерное обеспечение и возможные последствия попадания воды. Для газового решения важны характеристики защищаемого объема и условия, при которых установка должна выполнять свою функцию. Конкретные требования к помещению и оборудованию зависят от принятой системы и документации на ее компоненты.

Возможность применения порошкового или аэрозольного тушения также устанавливают для конкретной зоны. Проектировщик учитывает назначение помещения, размещение оборудования, условия эксплуатации и допустимую область применения выбранных средств. Общего правила, по которому склад, архив, электрооборудование или отдельный агрегат всегда защищаются одним определенным веществом, нет.

Присутствие людей учитывается при разработке общего сценария защиты. Оповещение, управление эвакуацией и работа установки тушения должны быть согласованы предусмотренными проектом средствами. Конкретная последовательность действий зависит от типа установки, условий объекта и примененного оборудования, поэтому ее нельзя назначить одинаково для всех технологий.

Дополнительно рассматривают размеры и планировку помещения, температуру, вентиляцию, проемы, воздушные потоки и доступность оборудования для обслуживания. Эти параметры помогают определить, может ли выбранная технология работать в заданных условиях. Практический вывод — огнетушащее вещество выбирают после анализа помещения и защищаемых ценностей, а не только по названию объекта.

Оповещение, вентиляция, лифты и доступ: какие команды выходят за пределы двух систем

Пожарное событие, сформированное АПС, может передаваться в СОУЭ. При этом обнаружение и оповещение остаются разными функциями: АПС фиксирует пожарное состояние, а СОУЭ передает людям предусмотренные сигналы или сообщения. Состав зон и порядок работы оповещения определяются отдельной частью проектного решения.

Изменение режима вентиляции выполняет автоматика соответствующих инженерных систем после получения предусмотренной команды. Действия общеобменной и противодымной вентиляции могут различаться, поэтому управление задают для конкретного оборудования и зоны. Непосредственно АПС не подменяет шкафы и контроллеры, управляющие вентиляционными установками.

Аналогично организуется взаимодействие с лифтами, дверями и системой контроля доступа. АПС формирует исходное событие, предусмотренные средства управления передают команду, а смежная система выполняет заложенное действие. Требуемое состояние каждого устройства зависит от его роли в общей защите объекта.

Для надежного взаимодействия необходимо согласовать типы сигналов, приоритеты команд и способы контроля состояния. Кабельное соединение само по себе еще не описывает алгоритм: важно определить, какое событие передается, кто его принимает и какое действие ожидается. Такое разграничение позволяет не приписывать АПС функции исполнительной автоматики.

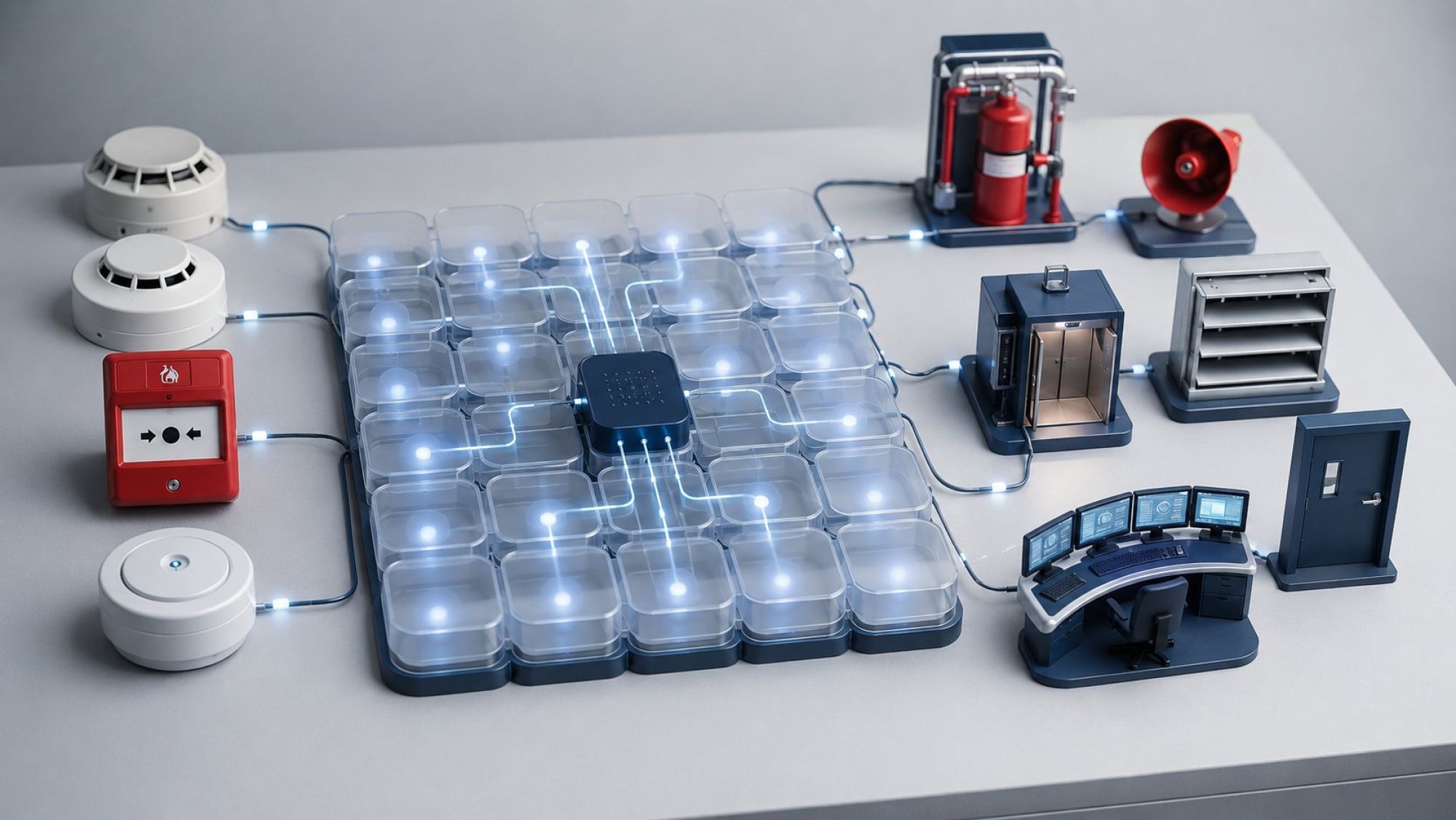

Матрица «событие — команда — исполнительное устройство»: как согласуют совместную работу

Матрица управления связывает обнаруженное событие с конкретным действием. В ней указывают источник сигнала, контролируемую зону, получателя команды и исполнительное устройство. Благодаря этому общее описание пожарной защиты превращается в последовательность, которую можно сопоставить с проектом и настройками оборудования.

Исходным событием может быть автоматический или ручной пожарный сигнал либо другое предусмотренное состояние системы. Получателем может выступать прибор управления пожаротушением, СОУЭ, автоматика вентиляции, лифтовая система, контроллер доступа или диспетчеризация. Для каждого получателя устанавливают ожидаемое действие в пределах его функций.

Матрица помогает разграничить ответственность оборудования. АПС формирует пожарное событие, управляющие средства преобразуют его в предусмотренные команды, а исполнительные системы выполняют действия. Если в проекте используются дополнительные условия формирования команды, они описываются применительно к конкретному алгоритму и возможностям выбранных приборов.

Отдельно может предусматриваться контроль состояния связанных устройств и линий. Его состав зависит от архитектуры комплекса и доступных интерфейсов оборудования. Важно различать факт передачи команды и информацию о состоянии исполнительной системы, поскольку это разные этапы взаимодействия.

Матрица полезна при проектировании, настройке и комплексной проверке. По ней можно последовательно проверить путь от пожарного события до требуемого действия каждой связанной системы. Это снижает риск ситуации, когда отдельные устройства исправны, но их взаимодействие не соответствует принятому сценарию.

Проектные исходные данные: что должно быть известно до выбора конфигурации защиты

Сначала собирают сведения об объекте: назначение здания и помещений, площадь, высоту, планировку, границы зон, проемы и особенности использования пространства. Фактическая эксплуатация важна наряду с планами, поскольку назначение помещения и размещенное в нем оборудование влияют на выбор средств обнаружения и общей конфигурации защиты.

Следующий блок данных относится к материалам и технологическим процессам. Необходимо понимать, что хранится или обрабатывается в помещении, где находятся возможные источники нагрева и какие воздействия возникают в обычном режиме. Эти сведения помогают выбрать контролируемый признак и оценить применимость огнетушащего вещества.

Также учитывают присутствие людей и организацию эвакуации. Важны режим использования помещений, возможность самостоятельного выхода и связь пожарного события с системой оповещения. Эти параметры рассматриваются вместе с выбранным способом тушения и архитектурой управления.

Для интеграции требуется описание вентиляции, электроснабжения, лифтов, дверей, контроля доступа, диспетчеризации и другого оборудования, которое участвует в пожарном сценарии. Для каждого интерфейса определяют источник события, получателя команды и ожидаемое действие. После этого можно выбрать оборудование и подготовить согласованную матрицу управления.

Практический следующий шаг — обследование объекта, сбор исходных данных и проектирование. Услуга Установка пожарной сигнализации должна начинаться с определения границ защиты, состава АПС и ее взаимодействия с СОУЭ, средствами управления тушением и инженерной автоматикой. Такой подход позволяет установить, достаточно ли на объекте сигнализации или вместе с ней требуется автоматическое пожаротушение.
