Асинхронный электродвигатель гудит и греется: диагностика

Асинхронный электродвигатель гудит, греется или теряет обороты: матрица диагностических сигналов

Гул, нагрев или снижение скорости сами по себе не определяют неисправность. Одинаково звучащий двигатель может испытывать проблемы с питанием, вращаться с повышенным механическим сопротивлением либо работать с нагрузкой, не соответствующей его характеристикам. Диагностическую ценность дает сочетание признаков: в какой момент появляется звук, вращается ли вал, как проходит разгон, меняются ли обороты после подключения механизма, растут ли температура и вибрация.

Удобно рассматривать двигатель в трех режимах: при пуске, на холостом ходу и под нагрузкой. Такое разделение помогает не угадывать конкретную поломку, а определить группу узлов, которую должен проверить специалист. Профессиональный ремонт электродвигателей начинается именно с локализации причины и сопоставления результатов измерений с паспортом конкретной машины.

Гул сразу после пуска: питание, заторможенный вал или подшипниковое сопротивление

Первый диагностический вопрос — начал ли вал вращаться. Если после команды пуска слышен гул, но вращения нет, рабочий режим двигателя фактически не наступил. Возможные направления проверки включают питание, электрические соединения, обмотку, заторможенный приводной механизм и механическое сопротивление внутри самого двигателя. По одному звуку разделить эти причины нельзя.

Если вал остается неподвижным, важно зафиксировать, происходила ли хотя бы попытка поворота и отключила ли двигатель защита. Продолжительный гул без вращения отличается от краткого пускового звука нормально разгоняющейся машины. В первом случае энергия не преобразуется в устойчивое движение, а повторные пуски способны усиливать нагрев обмотки. Поэтому попытки многократно включать двигатель в надежде, что он «разойдется», прекращают.

Другая картина возникает, когда вал вращается, но разгон стал заметно дольше, а звук меняется по мере набора скорости. Здесь в диагностическую матрицу входят сразу несколько ветвей:

• Гул есть, вал не вращается. Проверяют состояние питающей цепи, симметрию электрических параметров, обмотку и отсутствие механического блокирования.
• Вал начинает движение, но разгон затянут. Сопоставляют питание, фактическую нагрузку при пуске и сопротивление вращению.
• После разгона гул уменьшается, но остается механический шум. Отдельно исследуют подшипники, соединение двигателя с приводом и вращающиеся детали.
• Звук нестабилен одновременно с нестабильными оборотами. Проверяют не только двигатель, но и сеть, коммутационную аппаратуру и приводной механизм.

Подшипниковое сопротивление не обязательно означает полное заклинивание. Оно может проявляться затянутым разгоном, шумом вращения и последующим нагревом подшипниковой зоны. Заторможенный насос, редуктор или другой присоединенный механизм создает похожую внешнюю картину, поэтому двигатель нельзя считать единственным источником проблемы до разделения электрической и механической частей привода.

Напряжения и токи по фазам, сопротивление изоляции и параметры обмоток измеряет квалифицированный специалист с применением предназначенных для этого приборов. Допустимую продолжительность и количество пусков определяют по документации изготовителя для конкретного двигателя и режима его работы: универсальное число для всех моделей здесь неприменимо.

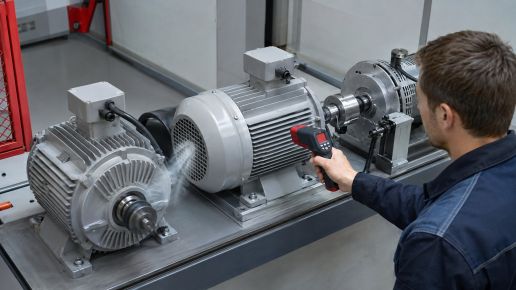

Нагрев на холостом ходу и под нагрузкой: две разные диагностические ветви

Оценка «корпус горячий» слишком субъективна. Температура, воспринимаемая рукой как высокая, сама по себе не показывает ни состояние изоляции, ни превышение допустимого режима. Гораздо важнее установить, когда начинается рост температуры: еще без механической нагрузки или только после ее подключения.

Если двигатель заметно нагревается на холостом ходу, нагрузка рабочего механизма не объясняет симптом. В этой ветви проверяют охлаждение, состояние вентилятора и воздушных каналов, качество питания, электрическую симметрию, соединение обмоток согласно паспортной схеме, а также внутреннее трение. Нагрев подшипниковой зоны и равномерный нагрев корпуса — разные наблюдения, которые следует фиксировать отдельно.

Если на холостом ходу температура стабилизируется, а после подключения механизма начинает расти вместе с током или снижением оборотов, диагностический акцент смещается. Специалист сопоставляет фактическую механическую нагрузку с паспортной мощностью и режимом работы двигателя, проверяет привод на заедание, нарушение центровки и повышенное сопротивление. Одновременно исключают нестабильность питания: механическая перегрузка и электрический перекос могут сопровождаться похожим нагревом.

Полезна не разовая оценка, а запись условий наблюдения:

• работал ли двигатель на холостом ходу или приводил механизм;
• сколько времени прошло от пуска до заметного роста температуры;
• где измерялась температура и каким прибором;
• были ли одновременно гул, запах, вибрация или просадка оборотов;
• какова была нагрузка и менялась ли она в течение наблюдения;
• в каком состоянии находились вентиляционные отверстия и внешний обдув.

Полученное значение сравнивают не с универсальным порогом, а с паспортом и руководством изготовителя. Допустимый нагрев зависит от исполнения двигателя, класса нагревостойкости изоляции, способа охлаждения, места температурного контроля и режима работы. Поэтому одинаковая температура корпуса у двух разных машин не обязательно имеет одинаковое диагностическое значение.

Падение оборотов только под нагрузкой: сеть, приводной механизм или внутренние потери

Если без присоединенной нагрузки двигатель набирает скорость и работает устойчиво, а после подключения механизма обороты снижаются, сам момент появления симптома уже сужает поиск. Диагностическая матрица разделяется на три направления: питание не обеспечивает требуемый режим, приводной механизм требует чрезмерного момента либо внутри двигателя возникают потери, ограничивающие его способность работать под нагрузкой.

Нестабильность сети обычно рассматривают вместе с изменением звука, токов и скорости. При этом важен не отдельный результат, а сравнение электрических параметров во всех фазах в одинаковом режиме. Номинальное напряжение, ток, мощность, схема соединения и другие характеристики берутся с таблички двигателя и из документации изготовителя.

Механическую ветвь проверяют по поведению всего привода. Если просадка скорости связана с определенной операцией механизма, ростом сопротивления, изменением подачи или заклиниванием, нагрузку нельзя считать постоянной только потому, что двигатель и оборудование не менялись. Износ, загрязнение, нарушение регулировки или сопротивление в передаче способны изменить фактические условия работы без видимых изменений корпуса двигателя.

Внутренние потери двигателя предполагают тогда, когда питание и нагрузка подтверждены измерениями, но машина не удерживает требуемый режим. В эту группу могут входить электрическая часть, подшипники и другие вращающиеся элементы. Точная локализация требует сопоставления фазных токов, температуры, вибрации, времени разгона и поведения скорости.

Показателен следующий набор сочетаний:

• Обороты снижаются сразу после приложения нагрузки, токи меняются неравномерно. В первую очередь подтверждают параметры питания и состояние электрической части.
• Просадка возникает на определенном участке рабочего цикла. Исследуют изменение сопротивления приводного механизма именно в этот момент.
• Снижение скорости сопровождается ростом механического шума и вибрации. Проверяют передачу, центровку, подшипники и вращающиеся детали.
• Обороты нестабильны и без нагрузки. Диагностику не ограничивают рабочим механизмом: исходный режим двигателя уже нарушен.

Измерения в действующей электроустановке, включая сравнение фазных токов и проверку питающего напряжения, выполняет персонал с необходимой квалификацией и допуском. Для пользователя ценнее сохранить описание режима и последовательность появления симптомов, чем пытаться проводить измерения на открытых токоведущих частях.

Вибрация растет вместе с оборотами: подшипники, центровка или дисбаланс ротора

Связь вибрации со скоростью помогает отделить вращательную механику от случайного дребезга ограждения или корпуса. Если интенсивность вибрации закономерно растет при разгоне и уменьшается при снижении оборотов, проверяют установку двигателя, соединительную муфту, центровку, подшипники и баланс вращающихся деталей.

Постоянная вибрация на установившихся оборотах может быть связана как с дисбалансом, так и с креплением машины или передачей колебаний от соседнего оборудования. Периодические биения указывают на повторяющееся событие за цикл вращения, но без измерений не позволяют назвать конкретную деталь. Шорох, рокот или другой шум в подшипниковой зоне добавляет диагностический признак, однако также не заменяет проверку.

Дефекты установки отделяют от внутренних дефектов сравнением точек измерения и условий работы. Если колебания заметны на опоре, раме и присоединенном механизме, специалист проверяет жесткость крепления, состояние основания и центровку всего агрегата. Если выраженный сигнал локализован в подшипниковой зоне двигателя, внимание смещается к опорам вала. После разъединения элементов привода картина может измениться, но такие работы проводят только при подготовленном и безопасно отключенном оборудовании.

Субъективные описания вроде «тряска сильнее обычного» полезны как повод остановить наблюдение, но недостаточны для заключения. Измеренный уровень и спектр вибрации позволяют увидеть составляющие, связанные со скоростью вращения, повторяющимися биениями и работой подшипников. Результат оценивают с учетом конструкции машины, места установки датчика, рабочего режима и категории оборудования.

Универсальную норму вибрации для любого двигателя назначить нельзя. Применимый стандарт, точки контроля и допустимые значения выбирают для конкретной машины, а требования по центровке, креплению и подшипникам сверяют с руководством изготовителя. Именно поэтому запись оборотов и нагрузки во время измерения так же важна, как само значение вибрации.

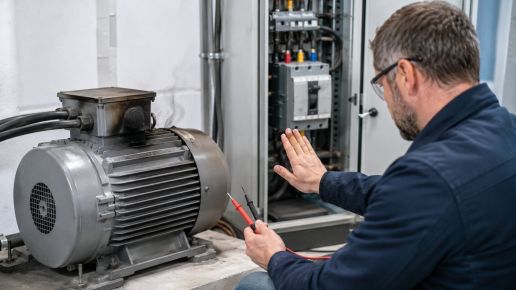

Запах изоляции и срабатывание защиты: эксплуатацию прекращают до измерений

Запах перегретой изоляции, дым, потемнение элементов или повторное отключение защитного аппарата переводят ситуацию из наблюдения в остановку эксплуатации. Эти признаки могут сопровождать развитие электрического повреждения. Повторное включение не помогает уточнить диагноз безопасным способом, зато способно увеличить объем повреждения.

Не следует разбирать двигатель, обходить защиту, заменять аппарат на другой без проверки параметров или пытаться удержать его во включенном состоянии. До начала диагностики оборудование оставляют отключенным в соответствии с установленным на объекте порядком безопасного проведения работ. Дальнейший осмотр электрической части и измерения выполняет квалифицированный персонал.

Для последующего анализа полезно сохранить фактическую последовательность событий:

• произошло отключение при пуске, на холостом ходу или под нагрузкой;
• какой механизм был подключен и в каком режиме он работал;
• сколько времени прошло до отключения;
• появлялись ли перед этим гул, снижение оборотов, вибрация или рост температуры;
• был ли заметен запах, дым или локальное потемнение;
• какой защитный аппарат сработал и повторялось ли это ранее.

Срабатывание защиты нельзя автоматически считать неисправностью самого аппарата. Оно может быть реакцией на режим двигателя или питающей цепи. Одновременно нельзя делать обратный вывод и назначать ремонт обмотки только по факту отключения. Специалист сверяет характеристики защиты с документацией, определяет условия ее срабатывания и только затем проверяет двигатель и сеть.

Паспорт, токи, температура и вибрация: набор данных для подтверждения диагноза

Диагностическая гипотеза становится обоснованной, когда наблюдения сопоставлены с объективными параметрами. Отправной точкой служит паспортная табличка: модель, мощность, напряжение, номинальный ток, схема соединения и режим работы. Без этих данных невозможно корректно оценить токи, нагрев или способность двигателя работать с конкретной нагрузкой.

Наблюдения пользователя и измерения специалиста лучше разделить. Пользователь может точно описать режим появления симптома, последовательность звуков, наличие вращения, изменение оборотов, время до нагрева или отключения. Он также может сообщить, какое оборудование приводил двигатель и менялась ли технологическая нагрузка. Эти сведения не требуют предположений о внутреннем дефекте.

Квалифицированный специалист подтверждает гипотезу измерениями и проверками:

• сопоставляет токи по фазам и фактический режим с паспортными данными;
• оценивает состояние изоляции предназначенными для этого приборами;
• контролирует температуру в определенных точках и условиях работы;
• измеряет вибрацию с привязкой к оборотам, нагрузке и месту установки датчика;
• проверяет питание, схему соединения и работу защитной аппаратуры;
• исследует подшипники, центровку, крепление и состояние присоединенного механизма.

Измерительные приборы должны соответствовать задаче и применяться по установленным требованиям. Результаты имеют смысл только вместе с режимом измерения: ток при пуске нельзя напрямую подменять током установившейся работы, температуру после короткого холостого хода — температурой под длительной нагрузкой, а вибрацию на разгоне — значением на постоянных оборотах.

Итоговая матрица строится не как соответствие «один симптом — одна поломка», а как последовательное исключение ветвей. Гул без вращения направляет проверку к питанию и механическому блокированию; нагрев уже на холостом ходу — к охлаждению, электрической симметрии и внутреннему трению; потеря оборотов только под нагрузкой — к сети, механизму и способности двигателя развивать требуемый момент; рост вибрации вместе со скоростью — к установке и вращающимся элементам. Запах изоляции или срабатывание защиты прекращают эту последовательность наблюдений: эксплуатацию останавливают до профессиональной диагностики.
