Домофон для частного дома: как спроектировать связь от калитки до помещения

Домофон на частном участке — это не отдельный монитор и не кнопка вызова, а связанный маршрут: посетитель у калитки, вызывная панель, линия передачи сигнала, точка ответа в доме, питание и механизм отпирания. Если выбирать эти элементы по отдельности, даже подходящие по характеристикам устройства могут не образовать работоспособную систему.

Проект начинают с участка и сценария использования. Где находится калитка, куда приходит кабель, откуда хозяева будут отвечать, должен ли открываться замок, нужна ли связь со смартфоном, появятся ли вторая панель или камера — ответы определяют архитектуру раньше, чем марка и дизайн оборудования. Установка домофонов в таком случае становится реализацией проверенной схемы, а не попыткой согласовать уже купленные устройства.

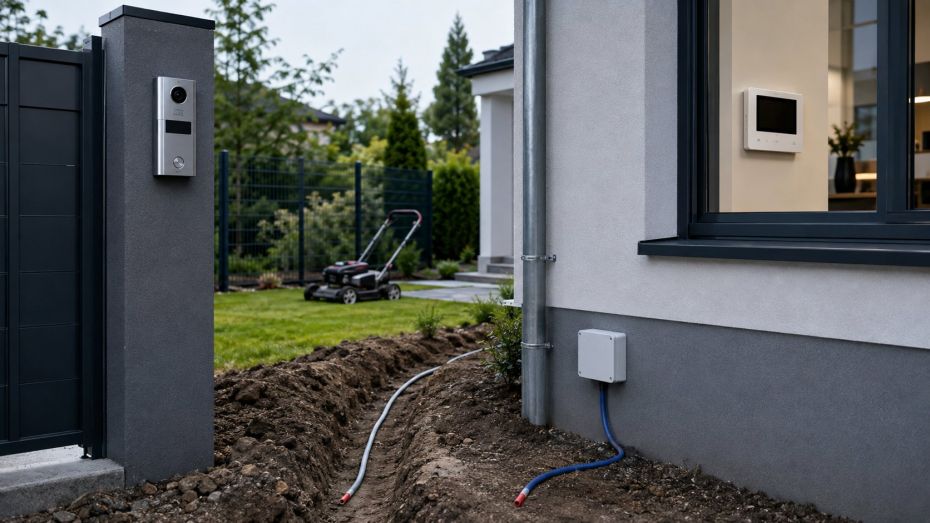

Калитка — дом — точка ответа: как расстояние формирует архитектуру системы

Первая величина в проекте — не диагональ монитора, а фактическая длина всей трассы. Следует учитывать не прямую линию между калиткой и фасадом, а реальный путь кабеля: спуск от панели, проход по участку, ввод в здание и прокладку до места установки оборудования. Именно эту длину затем сравнивают с ограничениями выбранных устройств и интерфейсов.

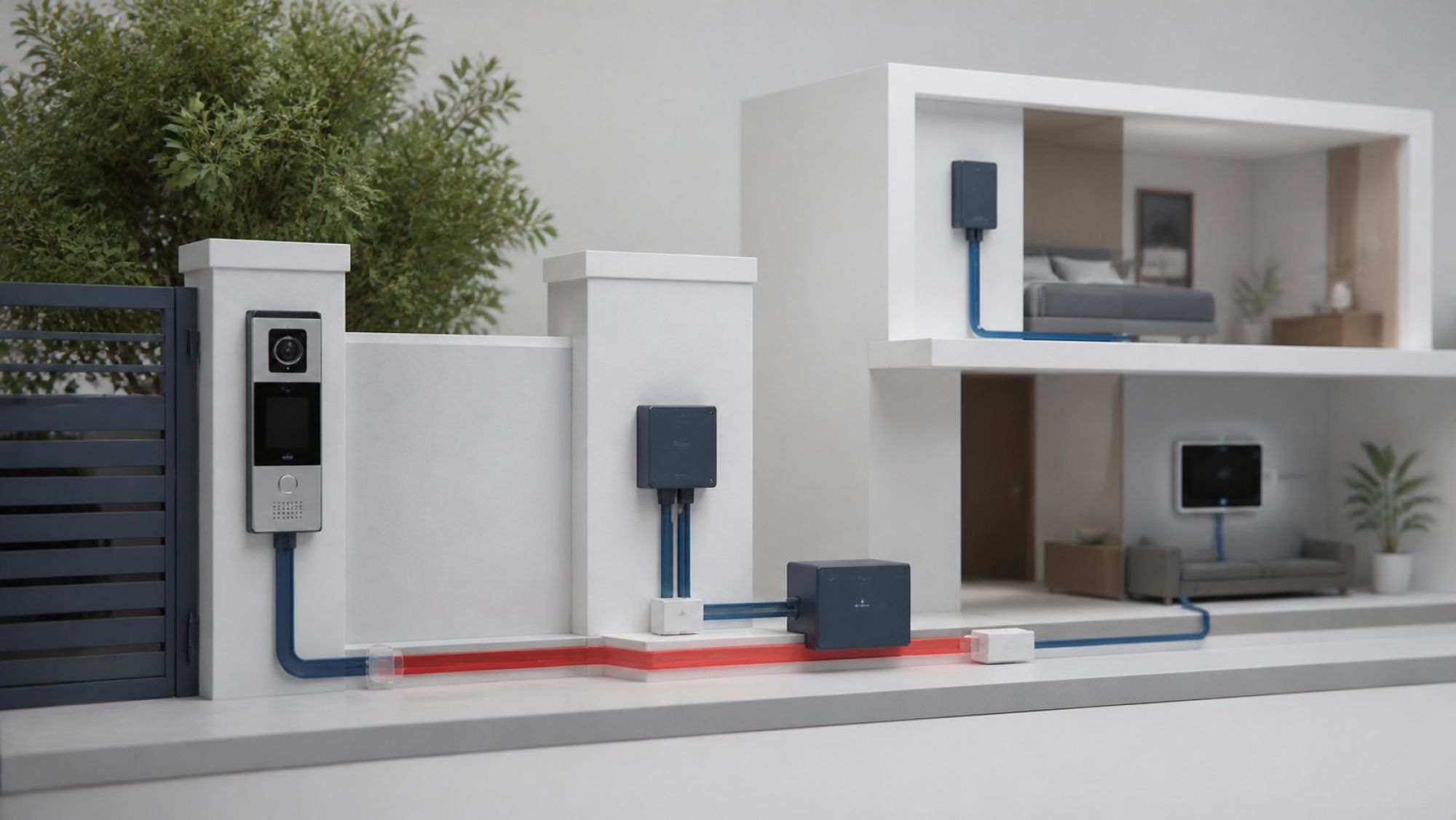

Маршрут полезно разделить на участки: панель — ввод в дом, ввод — сетевое или распределительное оборудование, оборудование — монитор. Для каждого участка отмечают способ прокладки и точки соединения. Это позволяет заранее увидеть, где потребуется промежуточное устройство, где будет находиться блок питания и останется ли оборудование доступным для обслуживания.

Расположение точки ответа связано с повседневным сценарием. Одного монитора у входной двери может быть недостаточно, если большую часть времени люди находятся на другом этаже или в удаленной комнате. Тогда еще до покупки проверяют, поддерживает ли система несколько внутренних мониторов, переадресацию вызова либо работу через приложение. Возможность удаленного ответа сама по себе не отменяет проверки связи между калиткой, домашней сетью и интернетом.

Отдельно считают точки вызова. Одна калитка и один монитор — базовая схема. Калитка вместе с воротами, два входа на участок или несколько мест ответа требуют других входов, портов и топологии соединений. Допустимое число устройств, длину линии и способ их объединения устанавливают только по документации выбранного производителя.

Вызывная панель на улице: температура, осадки, пыль и солнечный свет

Вызывная панель постоянно находится в более сложной среде, чем монитор в помещении. На нее влияют температура, осадки, пыль и освещение. Поэтому характеристику «для улицы» нужно разложить на проверяемые параметры: рабочий температурный диапазон, официальную степень защиты корпуса, допустимый способ монтажа и условия эксплуатации.

Температурный диапазон сверяют с условиями конкретного места установки. Важны не только климат региона, но и положение панели: открытая стойка у калитки, ниша, козырек и нагреваемая солнцем металлическая поверхность создают разные условия. Если производитель разделяет допустимую температуру хранения и рабочую температуру, для проекта используют именно рабочее значение.

Маркировку IP читают как заявленную защиту корпуса от определенных воздействий пыли и воды. Она не означает, что устройство можно погружать в воду или устанавливать в любых условиях. Проектировщик сопоставляет маркировку с реальным местом, а также учитывает требования паспорта к козырьку, герметизации ввода и ориентации корпуса.

Камеру оценивают не только по разрешению. Сначала проверяют, попадет ли лицо посетителя в кадр при выбранной высоте и направлении панели. Широкий угол обзора помогает охватить пространство перед калиткой, но окончательный результат зависит от геометрии входа. Контровой свет возникает, когда за посетителем находится яркое небо, солнце или освещенный проезд: в таком положении лицо может быть видно хуже, даже если изображение выглядит четким в помещении.

Основание также входит в проект. Кирпичная опора, металлический столб и отдельная стойка различаются по способу крепления и прокладке кабеля. В паспорте панели проверяют, предусмотрен ли накладной или врезной монтаж, какие монтажные элементы входят в комплект и какие условия предъявлены к основанию. Это позволяет не переделывать готовую калитку под устройство, выбранное только по внешнему виду.

Кабельная или сетевая линия: выбор по дистанции, помехам и инфраструктуре участка

После обследования маршрута выбирают способ передачи сигнала. Для аналоговой схемы это может быть многожильная линия между панелью и монитором. Для IP-системы — Ethernet-сегмент с сетевыми устройствами. Эти варианты нельзя сравнивать отвлеченно: решение зависит от длины трассы, имеющейся инфраструктуры, интерфейсов конкретного оборудования и возможности разместить промежуточные узлы.

У аналогового комплекта проверяют требуемое число жил, материал и допустимую длину линии. Нельзя переносить рекомендации одной модели на другую: одинаковые на вид панели и мониторы могут предъявлять разные требования к кабелю и соединениям. Для сетевого устройства проверяют тип порта, схему питания, допустимую длину сегмента и необходимость коммутатора либо другого оборудования.

Длина влияет не только на возможность передать изображение и звук. Параметры кабеля, соединения и электромагнитная обстановка могут отражаться на качестве сигнала, а при передаче питания по линии появляется вопрос падения напряжения. Поэтому фраза «кабель уже проложен» еще не подтверждает совместимость: нужны его маркировка, количество и материал жил, маршрут, длина и состояние соединений.

Беспроводное соединение рассматривают как отдельный радиомаршрут. Стены дома, металлическое ограждение, стойки калитки и расстояние способны изменить условия приема. Наличие Wi‑Fi у окна или во дворе не доказывает, что панель будет устойчиво работать в выбранной точке. Решение принимают после проверки покрытия и помех именно там, где планируется установка.

Прокладку слаботочной линии рядом с силовой нельзя проектировать по бытовому правилу или случайной фотографии. Требования к разделению трасс, защите и пересечениям должны быть определены для применимого объекта и выбранного способа монтажа. Самостоятельные операции с сетевым напряжением в статью-проект не входят: здесь фиксируют маршрут и ограничения, а исполнение поручают специалисту.

Электромеханический и электромагнитный замок: поведение калитки при пропадании питания

Замок выбирают по требуемому состоянию калитки, а не как дополнение к видеопанели. У электромеханических и электромагнитных моделей различаются принцип удержания створки, способ отпирания и поведение при исчезновении питания. Универсального ответа о том, останется ли калитка закрытой или откроется, нет: это свойство подтверждают паспортом конкретной модели и схемой ее включения.

Для проектирования записывают четыре условия: как посетителя впускают из дома, как человек выходит с участка, что происходит при пропадании питания и какой механический способ доступа предусмотрен. Если на объект распространяются требования к эвакуации или пожарной безопасности, их проверяют применительно к этому объекту, а не заменяют общим рассуждением о типе замка.

Створка и доводчик являются частью той же системы. Замок не исправляет перекос калитки и не гарантирует ее возвращение в нужное положение. В проекте учитывают геометрию створки, направление открывания, ответную часть и необходимость доводчика в соответствии с требованиями выбранного оборудования.

Команда на открытие и питание замка — разные задачи. Релейный выход панели или контроллера может управлять цепью, но это не означает, что через него разрешено непосредственно питать любой исполнительный механизм. Допустимые напряжение, ток и характер нагрузки сверяют со схемой производителя. Если параметры не совпадают, используют рекомендованное устройство согласования и отдельное питание.

Питание панели и замка: нагрузка, падение напряжения и резерв

Питание описывают для каждого узла отдельно. В ведомости указывают номинальное напряжение и потребление панели, монитора, сетевого оборудования, контроллера и замка. Для исполнительного механизма берут из паспорта именно тот вид нагрузки, который указывает производитель: рабочий, пусковой или иной предусмотренный параметр.

Суммировать значения без учета режимов недостаточно. Панель передает вызов, монитор включает экран, сетевые устройства работают постоянно, а замок создает нагрузку в момент удержания или отпирания — конкретное поведение зависит от модели. Блок питания выбирают по официальной схеме и характеристикам всех подключенных потребителей, сохраняя требуемый производителем резерв.

На длинной линии напряжение у потребителя может отличаться от напряжения на выходе источника. Для расчета нужны длина проводников, их материал и сечение, ток нагрузки и схема цепи. Результат сопоставляют с допустимым диапазоном питания устройства. Если расчет не проходит, проект пересматривают: меняют архитектуру питания, кабель или расположение источника, но не компенсируют проблему случайной установкой блока с другим напряжением.

Резервное питание проектируют от требуемого сценария. Нужно заранее решить, какие узлы должны продолжать работу при отключении сети: только связь, связь вместе с сетевым оборудованием или также управление замком. Затем задают требуемое время автономной работы и проверяют требования производителей. Резерв одного монитора не сохранит удаленный вызов, если без питания останутся панель, коммутатор или домашний маршрутизатор.

Один вход, две калитки или дополнительная камера: как заложить расширение

Расширение дешевле учитывать в архитектуре до благоустройства участка. Это не означает покупку всех устройств заранее. Достаточно определить вероятные сценарии: вторая калитка, отдельный вызов у ворот, дополнительная камера, еще один монитор, датчик или управление другим исполнительным механизмом.

Для каждой функции требуется соответствующий ресурс. У панели или монитора должно быть заявлено нужное количество входов и выходов, у сетевой части — свободные порты, у блока питания — подтвержденная возможность принять дополнительную нагрузку. Наличие разъема не гарантирует совместимость: проверяют тип сигнала, назначение контактов и поддерживаемую производителем схему.

Связь нескольких мониторов может строиться по-разному. Одни системы допускают предусмотренное производителем объединение внутренних устройств, другим требуется распределительное или сетевое оборудование. До покупки важно проверить, как поступает вызов, можно ли отвечать из разных помещений и какое число устройств допускает выбранная серия.

Физический резерв тоже описывают заранее: свободные жилы в кабеле, место для дополнительной линии, порты коммутатора и мощность источника питания. Такой запас должен быть осмысленным. Например, свободная жила не поможет подключить устройство с другим интерфейсом, а незанятый сетевой порт не решит вопрос питания и уличного исполнения новой камеры.

Паспорт будущей системы: таблица узлов, расстояний и совместимых интерфейсов

До выбора комплекта проект сводят в единый паспорт. Это не рекламное описание, а проверяемая модель маршрута от калитки до точки ответа. Ее можно оформить как перечень участков и устройств.

Участки трассы

• Калитка — ввод в дом: фактическая длина, среда прокладки, тип интерфейса, кабель и точки соединения.
• Ввод — оборудование: место коммутации, доступность для обслуживания, требуемые порты и питание.
• Оборудование — точка ответа: интерфейс монитора, способ получения вызова и связь с дополнительными точками.

Устройства

• Вызывная панель: рабочая температура, степень защиты, способ монтажа, интерфейс и питание.
• Монитор или приложение: поддерживаемые панели и камеры, сетевые требования и доступные функции ответа.
• Замок: номинальные параметры, нагрузка, состояние при потере питания, механический выход и способ управления.
• Источники питания: подключенные потребители, расчетная нагрузка, допустимое падение напряжения и назначение резерва.

Запас на развитие

• свободные жилы или подготовленный маршрут дополнительного кабеля;
• сетевые порты и место для промежуточного оборудования;
• входы камер, панелей и датчиков, а также релейные выходы;
• подтвержденный запас мощности для планируемых устройств.

Финальная проверка проходит по всей цепочке. Интерфейс панели должен соответствовать линии и принимающему устройству; длина и тип линии — ограничениям производителя; блоки питания — нагрузке; управляющий выход — схеме подключения замка; уличное оборудование — условиям установки. Если хотя бы один переход нельзя подтвердить паспортом или официальной схемой, комплект еще нельзя считать согласованным.

Именно такой паспорт позволяет обсуждать установку предметно: не «какой домофон лучше», а какая панель работает в выбранной точке, по какой линии проходит сигнал, чем питается замок, где принимается вызов и какие ресурсы останутся для расширения. Надежность определяется согласованностью этого маршрута целиком.
