Домофон в квартире: совместимость трубки и монитора

Домофон в квартире: как совместить трубку или монитор с подъездной системой

Выбирать квартирскую трубку или видеомонитор по дизайну, размеру экрана и похожему разъему рано. Сначала нужно определить, какая система уже работает в подъезде: как она адресует квартиру, какие сигналы передает и предусмотрен ли видеоканал. Только после этого можно понять, подключается ли выбранное устройство напрямую, потребуется ли модуль сопряжения и какие функции действительно сохранятся.

Главная проверка строится по цепочке: тип подъездной линии → способ адресации → класс квартирного устройства → поддерживаемые сигналы → состояние проводки. Если пропустить хотя бы одно звено, монитор может принимать вызов, но не показывать изображение, либо воспроизводить видео от личной панели, но не работать с подъездным домофоном.

Подъездная панель, коммутатор и квартирское устройство: где проходит граница системы

Многоабонентский домофон состоит не только из панели с кнопками у входа. Вызывная панель принимает номер квартиры, обеспечивает разговор с посетителем и передает команду на открытие входной двери. Дальше сигнал обрабатывается оборудованием подъездной системы. В зависимости от ее архитектуры в цепочке могут участвовать контроллер, коммутатор, этажный узел или сетевое оборудование.

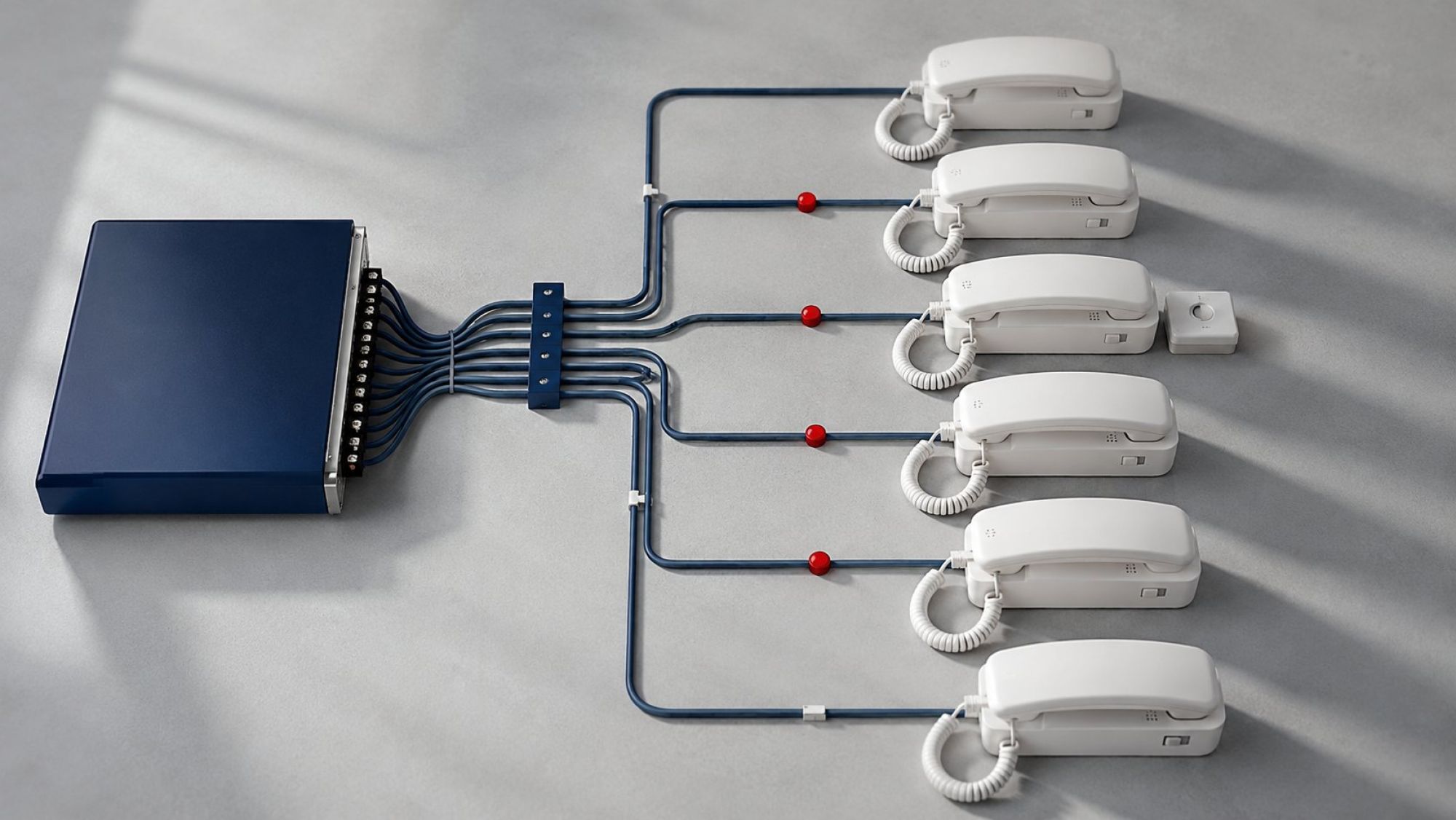

Коммутатор или другой распределительный узел связывает набранный номер с нужным абонентом. Этажное ответвление доводит линию до квартиры, а трубка или монитор сообщает о вызове, обеспечивает разговор и позволяет отправить команду открытия. Поэтому квартирское устройство является конечной частью общей системы, а не самостоятельным домофоном, который можно произвольно подключить к любой паре проводов.

Отдельная вызывная панель возле двери квартиры относится к другой схеме. Обычно она работает непосредственно с квартирным монитором и обслуживает одного абонента. Такая панель может передавать собственные звук и изображение, но ее наличие само по себе не связывает монитор с общим входом в подъезд. Это два источника вызова с разными линиями и правилами совместимости.

Для подбора оборудования нужны не догадки по внешнему виду, а идентификационные сведения:

• марка и точная модель подъездной панели, если маркировка доступна без вскрытия оборудования;
• тип системы и линии, указанный обслуживающей организацией;
• модель прежней квартирской трубки и ее обозначения;
• наличие отдельного видеоканала до квартиры;
• схема этажного ответвления и назначение кабеля, подтвержденные документацией системы;
• перечень функций, которые должны сохраниться: вызов, разговор, открытие двери и изображение.

Название бренда на входной панели не дает полного ответа. Один производитель может выпускать оборудование для разных архитектур, а установленная панель может работать вместе с другими узлами. Направление «Установка домофонов» в квартире поэтому начинается с обследования существующей системы, а не с крепления нового корпуса на стену.

Координатно-матричная или цифровая линия: как тип адресации меняет выбор трубки

В координатно-матричной системе адрес квартиры формируется подъездным оборудованием. Коммутатор выбирает нужное ответвление, после чего вызов поступает на соответствующую абонентскую трубку. В цифровой системе абонентские устройства используют общую линию, а квартира распознается по адресу, заданному для конкретной трубки или терминала.

Для владельца квартиры различие принципиально: координатно-матричная и цифровая трубки выполняют похожие действия, но по-разному взаимодействуют с линией. Они не становятся взаимозаменяемыми из-за одинакового количества контактов, похожей формы корпуса или наличия кнопки открытия. Устройство должно понимать именно тот способ вызова и адресации, который применяет подъездное оборудование.

Даже два провода, выходящие из стены, не доказывают принадлежность линии к определенному типу. Число видимых жил не раскрывает формат сигналов и способ выбора квартиры. Надежнее сверить обозначение старой трубки, данные подъездного оборудования и сведения организации, обслуживающей домофон.

При определении системы полезны:

• полное название модели на корпусе или шильдике прежней трубки;
• обозначения клемм и схема из руководства именно этой модели;
• указание на координатный, координатно-матричный или цифровой интерфейс в документации;
• сведения о способе задания номера квартиры;
• официальный перечень совместимых абонентских устройств.

Если в документации трубки описывается настройка адреса абонента, это существенный признак цифрового принципа, но окончательный вывод должен учитывать всю связку оборудования. В координатно-матричной системе адрес обычно задается коммутацией на распределительном узле, а не пользовательской настройкой трубки. Самостоятельно вскрывать этажный щит или менять подключения для такой проверки не требуется.

Аудиотрубка, видеомонитор и IP-экран: какие сигналы должно принимать устройство

Домофонный вызов состоит из нескольких функций, которые могут передаваться разными каналами. Базовая аудиосвязь включает сигнал вызова и двусторонний разговор. Команда открытия замка также должна быть распознана подъездной системой. Видеоканал добавляет отдельную задачу: доставить изображение с камеры к экрану в формате, который экран способен принять.

Аудиотрубка

Трубка рассчитана прежде всего на вызов, разговор и команду открытия. Для совместимости важны тип линии, способ адресации и поддерживаемая электрическая схема. Возможность открыть дверь определяется не одной кнопкой на корпусе: ее команда должна соответствовать логике подъездной системы.

Аналоговый видеомонитор

Такой монитор может работать с отдельной квартирной панелью, от которой получает звук, изображение и управляющие сигналы. Для связи с многоабонентским домофоном ему нередко нужен совместимый интерфейс или модуль сопряжения. При этом аудиоканал подъезда и аналоговое видео с его камеры могут приходить к квартире раздельно.

IP-экран

IP-терминал принимает данные через сетевую инфраструктуру и должен быть участником совместимой сетевой домофонной системы. Подключение обычной подъездной пары к сетевому разъему не превращает аналоговый или цифровой вызов в IP-поток. Для объединения разных архитектур требуется предусмотренный производителем шлюз или иное согласующее оборудование.

Наличие экрана показывает только то, что устройство умеет выводить изображение из поддерживаемого источника. Оно не гарантирует, что камера у подъезда подключена к квартире, что видеосигнал доходит до этажа или что его формат совместим с монитором. Поэтому фраза «видеодомофон поддерживает две панели» еще не означает поддержку конкретной многоабонентской линии.

Функциональность определяется самым ограниченным участком цепочки. Если подъездная система передает только аудиовызов, экран не создаст изображение. Если камера есть, но видеолиния не доведена до квартиры, видео также не появится. Если сигнал доставлен, но монитор не поддерживает его интерфейс, понадобится совместимое преобразование либо отдельная схема.

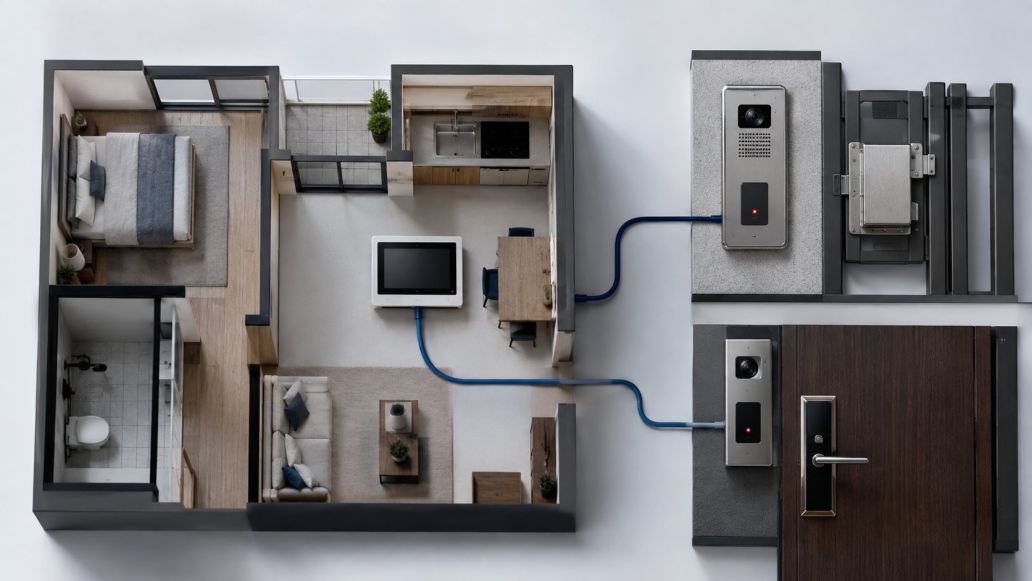

Подъездный вызов и личная панель у двери: две схемы для одной квартиры

В первой схеме квартирское устройство является абонентом общего подъездного домофона. Посетитель набирает номер у входа, система адресует вызов квартире, а жилец отвечает и при поддерживаемой конфигурации открывает входную дверь. Набор доступных функций зависит от подъездной линии и совместимости оконечного устройства.

Во второй схеме возле двери квартиры устанавливается индивидуальная панель. Она связана только с квартирным монитором, поэтому посетитель на этаже вызывает конкретную квартиру напрямую. Эта линия может иметь собственные микрофон, динамик, камеру и подключение замка. Работа личной панели ничего не говорит о совместимости монитора с оборудованием у входа в подъезд.

Комбинированная схема объединяет оба сценария на одном мониторе. Устройство принимает вызов от личной панели по одному входу, а подъездный вызов — через отдельный интерфейс или модуль сопряжения. Монитор должен различать источники, переключать соответствующий канал разговора и отправлять команду именно тому замку, к которому относится вызов.

Здесь особенно важно разделять обещания функций. Возможны ситуации, когда:

• с личной панели доступны звук, изображение и открытие квартирного замка;
• с подъезда доступны вызов, разговор и открытие общей двери, но без видео;
• изображение подъезда приходит отдельным каналом и показывается только при вызове или выборе соответствующего входа;
• источники работают независимо и не могут быть объединены выбранным монитором.

Количество входов на мониторе нужно сопоставлять не только с числом панелей, но и с типами интерфейсов. Вход для индивидуальной видеопанели и вход от модуля сопряжения могут иметь разное назначение. Точная схема определяется руководствами монитора, адаптера и подъездной системы.

Модуль сопряжения: какие функции он переводит, а какие может не поддержать

Модуль сопряжения служит посредником между многоабонентской линией и квартирным монитором. Он распознает поддерживаемые события со стороны подъезда и формирует сигналы, понятные конкретному классу мониторов. Такой адаптер не является универсальным преобразователем любых домофонов.

В совместимой связке модуль может передавать сигнал вызова, обеспечивать двусторонний звук и преобразовывать команду открытия двери. Но наличие этих возможностей в описании адаптера еще не подтверждает их работу с любой панелью и любым экраном. Проверяется вся пара: тип подъездной системы плюс модель квартирного устройства, а при необходимости и версия самого модуля.

Аудиосопряжение и передача изображения — разные задачи. Модуль, который согласует вызов, разговор и открытие, может вообще не работать с видео. Тогда изображение с подъездной камеры должно приходить по самостоятельному видеоканалу. Если такого канала нет, замена аудиотрубки на монитор сохранит аудиофункции, но не добавит обзор входа.

Даже при наличии видеовхода нужно подтвердить способ передачи изображения. Аналоговый сигнал и сетевой видеопоток нельзя считать взаимозаменяемыми. Адаптер аудиолинии не выполняет сетевое преобразование, если такая функция прямо не предусмотрена его устройством.

Перед выбором модуля требуется сопоставить:

1. архитектуру и интерфейс подъездной системы;
2. поддерживаемый модулем способ адресации;
3. интерфейс входа квартирного монитора;
4. наличие отдельных каналов аудио и видео;
5. поддержку вызова, разговора и команды открытия в конкретной связке;
6. возможность одновременной работы с личной панелью.

Если подтверждена только передача вызова, нельзя автоматически обещать разговор или открытие. Аналогично, совместимость монитора с модулем по аудио не подтверждает показ подъездной камеры. Перечень функций нужно читать как набор отдельных статусов, а не как единое «подключается».

Кабель от этажного узла до монитора: число жил, длина и помехи

После проверки логики системы оценивают физическую линию до квартиры. Каждая схема предъявляет собственные требования к числу проводников и их назначению. Пара, которой было достаточно для аудиотрубки, не обязательно подходит для монитора с отдельными питанием, звуком, видео и управляющими сигналами.

Число жил нельзя оценивать в отрыве от схемы. Один интерфейс передает несколько функций по общей линии, другой требует отдельных проводников. В сетевой системе может использоваться кабель передачи данных, но и он должен быть частью предусмотренной архитектуры. Поэтому простой подсчет проводов дает только исходную информацию, а окончательное решение принимается по руководству выбранного оборудования.

Длина трассы влияет на уровень и качество сигнала. Чем протяженнее линия, тем существеннее становятся сопротивление проводников, потери и чувствительность к помехам. Допустимая длина зависит от интерфейса, кабеля и оборудования, поэтому универсальное предельное значение для всех домофонов назвать нельзя.

Соседство со силовой проводкой может создавать помехи, особенно заметные на видеоканале: изображение становится нестабильным или искаженным. Требования к типу кабеля, прокладке и взаимному расположению линий нужно брать из документации конкретной системы и действующих правил для объекта. Произвольно объединять слаботочную трассу с силовой или использовать свободные жилы неизвестного назначения нельзя.

Существующего кабеля может не хватить в трех принципиально разных случаях:

• для выбранной схемы требуется больше независимых проводников;
• имеющиеся жилы не соответствуют требованиям интерфейса и длине линии;
• до квартиры доведен аудиоканал, но отсутствует трасса, по которой предусмотрено получение видео.

В такой ситуации адаптер не заменяет недостающий физический канал, если его документация не предусматривает передачу нужных данных по имеющейся линии. Реальные варианты — сохранить аудиофункции, проложить подходящий кабель либо организовать отдельную квартирную систему.

Матрица результата: что сохранится после замены трубки на монитор

Итог нужно формулировать отдельно для каждой функции. Статус «совместимо» оправдан только тогда, когда подтверждены тип линии, способ адресации, интерфейс монитора, подходящий модуль и необходимая проводка.

Координатно-матричная линия и совместимая аудиотрубка

• Вызов: сохраняется при соответствии трубки системе и правильной адресации на стороне подъездного оборудования.
• Разговор: сохраняется при поддержке аудиолинии.
• Видео: не появляется, поскольку аудиотрубка его не принимает.
• Открытие: сохраняется, если команда трубки совместима с системой.
• Исход: полная совместимость в пределах аудиофункций.

Цифровая линия и совместимая адресная трубка

• Вызов: сохраняется после корректного задания и распознавания адреса квартиры.
• Разговор: сохраняется при совместимом интерфейсе.
• Видео: отсутствует без отдельной поддержки видеоканала.
• Открытие: зависит от поддержки команды конкретной системой.
• Исход: полная или ограниченная аудиосовместимость по подтвержденной конфигурации.

Подъездная аудиолиния, совместимый модуль и аналоговый видеомонитор

• Вызов: может передаваться модулем.
• Разговор: возможен, если модуль согласует двустороннее аудио.
• Видео: отсутствует без отдельного совместимого видеосигнала от подъезда.
• Открытие: возможно только при поддержке команды модулем и монитором.
• Исход: монитор заменяет трубку по части функций, но экран может работать только с личной панелью.

Подъездная линия, модуль сопряжения, видеоканал и совместимый монитор

• Вызов: сохраняется через согласованный интерфейс.
• Разговор: сохраняется при поддержке аудиотракта.
• Видео: доступно, если сигнал действительно доведен до квартиры и поддерживается монитором.
• Открытие: сохраняется при подтвержденной передаче команды.
• Исход: полная совместимость возможна, но только для проверенной связки оборудования и кабелей.

Несовместимая подъездная линия и монитор с личной панелью

• Вызов: от личной панели работает независимо; подъездный вызов на монитор не подтвержден.
• Разговор: доступен с личной панелью.
• Видео: поступает с камеры личной панели.
• Открытие: относится к замку, подключенному к личной системе; общая дверь подъезда управляется отдельно.
• Исход: две раздельные системы, при необходимости с сохранением прежней подъездной трубки.

IP-экран и несетевая подъездная линия без совместимого шлюза

• Вызов: напрямую не подтвержден.
• Разговор: напрямую не подтвержден.
• Видео: аналоговый сигнал не становится сетевым потоком без предусмотренного преобразования.
• Открытие: не подтверждено без согласованного управления.
• Исход: отдельная IP-система либо проект с совместимым шлюзом.

Таким образом, результат замены выражается не одним ответом «работает» или «не работает», а четырьмя независимыми проверками: вызов, разговор, видео и открытие. Покупать монитор имеет смысл после того, как для каждой из них определен подтвержденный маршрут сигнала от подъездного оборудования до квартиры.
