Драйвер светодиодного светильника: как по симптомам отличить его отказ от проблемы LED-модуля

Светильник может мигать, включаться не сразу, менять яркость после прогрева или полностью погаснуть. Сам по себе симптом еще не называет неисправную деталь. Гораздо полезнее проследить, как ведет себя свет во времени и затрагивает ли изменение всю светодиодную плату одновременно. Общая синхронная вспышка, локально темный участок и пульсация, возникающая только после нагрева, направляют диагностику по разным ветвям.

Такое наблюдение не заменяет измерений и не дает основания заочно назначать замену драйвера. Оно помогает отделить вероятную проблему общего питания от локального дефекта LED-модуля и подготовить точное описание для специалиста по направлению «Ремонт светодиодных светильников».

Драйвер, LED-модуль и вход 220 В: где проходит граница между тремя ветвями диагностики

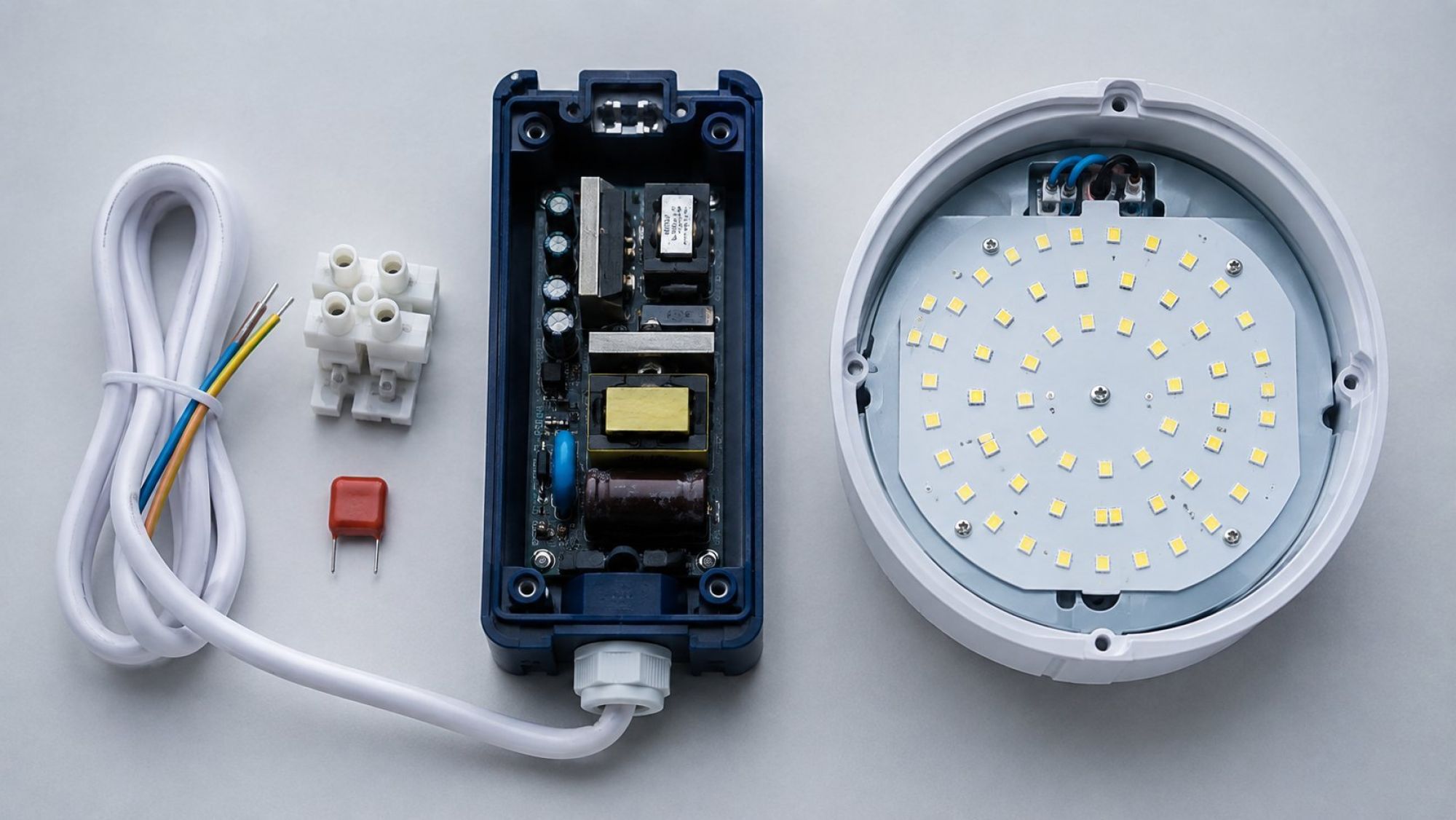

Упрощенно светильник можно разделить на три функциональные части. Первая — входная цепь, через которую питание поступает от сети к электронике. Вторая — источник питания. Третья — LED-модуль: плата со светодиодами, дорожками, контактами и соединителями. Полное отсутствие света возможно при нарушении в любой из этих частей, поэтому диагноз «сгорел драйвер» только по погасшему рассеивателю преждевременен.

Источники питания LED-систем работают по разным принципам. Драйвер постоянного тока поддерживает заданный выходной ток, а напряжение изменяет в пределах своего рабочего диапазона в зависимости от подключенной нагрузки. Блок постоянного напряжения, напротив, удерживает установленное выходное напряжение; согласование тока обеспечивается схемой подключенного модуля. Эти устройства нельзя считать взаимозаменяемыми только потому, что у них похожи корпус и мощность.

LED-плата тоже не является пассивной «лампочкой». Светодиоды на ней могут образовывать последовательные цепочки, параллельные ветви или более сложные группы. Между источником и платой находятся провода, разъемы и контактные соединения. Разрыв цепи, ухудшение контакта либо дефект отдельной группы может внешне напоминать отказ питания.

Граница между ветвями проходит не по одному наблюдаемому признаку, а по совокупности данных. Если одновременно реагирует вся светящаяся поверхность, внимание смещается к общему источнику питания, его нагрузке и входной цепи. Если изменение ограничено одним участком, более вероятной становится ветвь LED-платы или ее соединений. Если света нет совсем, требуется последовательно исключить вход, источник и нагрузку по схеме конкретного светильника.

Все диоды вспыхивают одновременно: циклический запуск и защитный режим драйвера

Синхронная вспышка всей светодиодной поверхности отличается от мерцания отдельной полосы или нескольких точек. Она показывает, что питание кратковременно появляется сразу на общей нагрузке, а затем исчезает. Один из возможных сценариев — повторяющийся запуск источника: электроника пытается выйти в рабочий режим, отключает выход и через некоторое время повторяет попытку.

Причиной такого поведения может быть как неисправность самого источника, так и состояние подключенного LED-модуля. Нагрузка способна выходить за рабочий диапазон драйвера из-за нарушения в цепи светодиодов или контактах. Кроме того, конкретная модель может реагировать на перегрузку, короткое замыкание либо иной нештатный режим способом, предусмотренным ее схемой защиты. Поэтому общие вспышки указывают на связку «драйвер — нагрузка», но не доказывают отказ одного определенного узла.

Точный смысл цикла устанавливают по документации конкретного драйвера и сервисным измерениям. У разных моделей защитное поведение различается: источник может ограничивать выход, отключаться или периодически возобновлять запуск. Переносить описание одного блока на другой без сверки маркировки нельзя.

Без вскрытия корпуса полезно зафиксировать наблюдаемую картину: вспыхивают ли все диоды одновременно, одинаковы ли интервалы между вспышками, начинается ли цикл сразу после включения, меняется ли он после длительного простоя и влияет ли повторный запуск. Важно также отделить поведение одного светильника от одновременного изменения других источников света в помещении. Последний признак направляет проверку к внешнему питанию или управляющей аппаратуре, а не сразу внутрь прибора.

Свет появляется с задержкой: пусковая цепь, конденсаторы и температура корпуса

Задержанный запуск информативен только в сравнении. Нужно различать включение после длительного простоя и повторное включение уже прогретого светильника. Если при этих сценариях пауза заметно меняется, специалист получает основание исследовать температурно-зависимое поведение компонентов и условия запуска источника питания.

На пуск электронной схемы влияют не только конденсаторы. Значение могут иметь элементы пусковой цепи, соединения, нагрузка на выходе и состояние LED-модуля. Температура изменяет характеристики электронных компонентов, поэтому дефект иногда проявляется на холодном устройстве и ослабевает после прогрева либо, наоборот, становится заметнее после некоторого времени работы.

Распространенное объяснение «включается не сразу — значит, высох конденсатор» слишком узкое. Задержка сама по себе не показывает, какой элемент изменил параметры, и не отделяет неисправность источника от нестабильной нагрузки. Для вывода нужны сравнение холодного и повторного запуска, документация на компоненты и измерения квалифицированного специалиста.

Полезное описание симптома включает продолжительность простоя перед включением, наличие краткой вспышки до устойчивого света, изменение яркости в момент запуска и повторяемость сценария. Если задержка появляется только при определенной температуре корпуса, это тоже следует отметить, не пытаясь нагревать или охлаждать разобранный прибор.

После прогрева яркость пульсирует: как разделяют перегрев драйвера и LED-платы

Если сразу после включения свет ровный, а пульсация возникает позднее, ключевым параметром становится время до появления симптома. Повторяемый интервал связывает неисправность с установившимся тепловым режимом, но не определяет автоматически перегревающийся узел. Нагреваются и источник питания, и светодиодная плата, причем их температуры зависят от размещения внутри корпуса и отвода тепла.

Когда яркость всей поверхности меняется синхронно, ветвь проверки сначала охватывает общий драйвер, его вход и реакцию на нагрузку. Если пульсирует только один сектор либо участок сначала тускнеет, а затем восстанавливается, больше внимания требует LED-модуль, его дорожки и контакты. Однако локальный дефект способен влиять на общий режим последовательной цепи, поэтому окончательное разделение выполняют по топологии платы и результатам стендовой проверки.

Температура корпуса служит лишь косвенным ориентиром. Она не равна температуре конкретного компонента внутри закрытого светильника и не должна сравниваться с произвольным «нормальным» значением. Допустимые режимы берут из документации именно на установленный драйвер и LED-модуль. Для локализации нагрева специалист применяет контактные или тепловизионные измерения и сопоставляет момент изменения света с температурой каждого узла.

Диагностически важно установить, исчезает ли пульсация после полного остывания, сокращается ли время до ее появления при быстром повторном включении и меняется ли вся световая поверхность одновременно. Такая временная последовательность полезнее общего сообщения «светильник моргает», поскольку позволяет проверить тепловую гипотезу, не превращая ее в заранее принятый диагноз.

Один сегмент погас, остальные светятся: почему ветвь проверки ведет к LED-модулю

Локально темный участок означает, что источник питания продолжает обеспечивать работу хотя бы части светодиодной системы. Поэтому первой становится ветвь LED-модуля: отдельный светодиод, контакт, дорожка или соединение конкретной группы. Драйвер в таком сценарии может оставаться исправным, особенно если остальные участки светят устойчиво и без одновременного изменения яркости.

Проявление зависит от электрической топологии. В последовательной цепочке разрыв одного элемента способен прекратить ток через всю связанную группу. В схеме с несколькими параллельными ветвями одна ветвь может погаснуть, пока другие продолжают работать. По внешнему расположению светодиодов нельзя надежно определить, как именно они соединены: соседние на плате элементы не обязательно относятся к одной электрической цепи.

Локальный участок также может менять яркость из-за нестабильного контакта или повреждения дорожки. При нагреве такое соединение способно вести себя иначе, поэтому темная зона иногда появляется не сразу. В то же время неисправность одной ветви изменяет общую нагрузку источника и в некоторых схемах вызывает уже общие вспышки. Это пример того, почему исходный локальный дефект может внешне затронуть весь светильник.

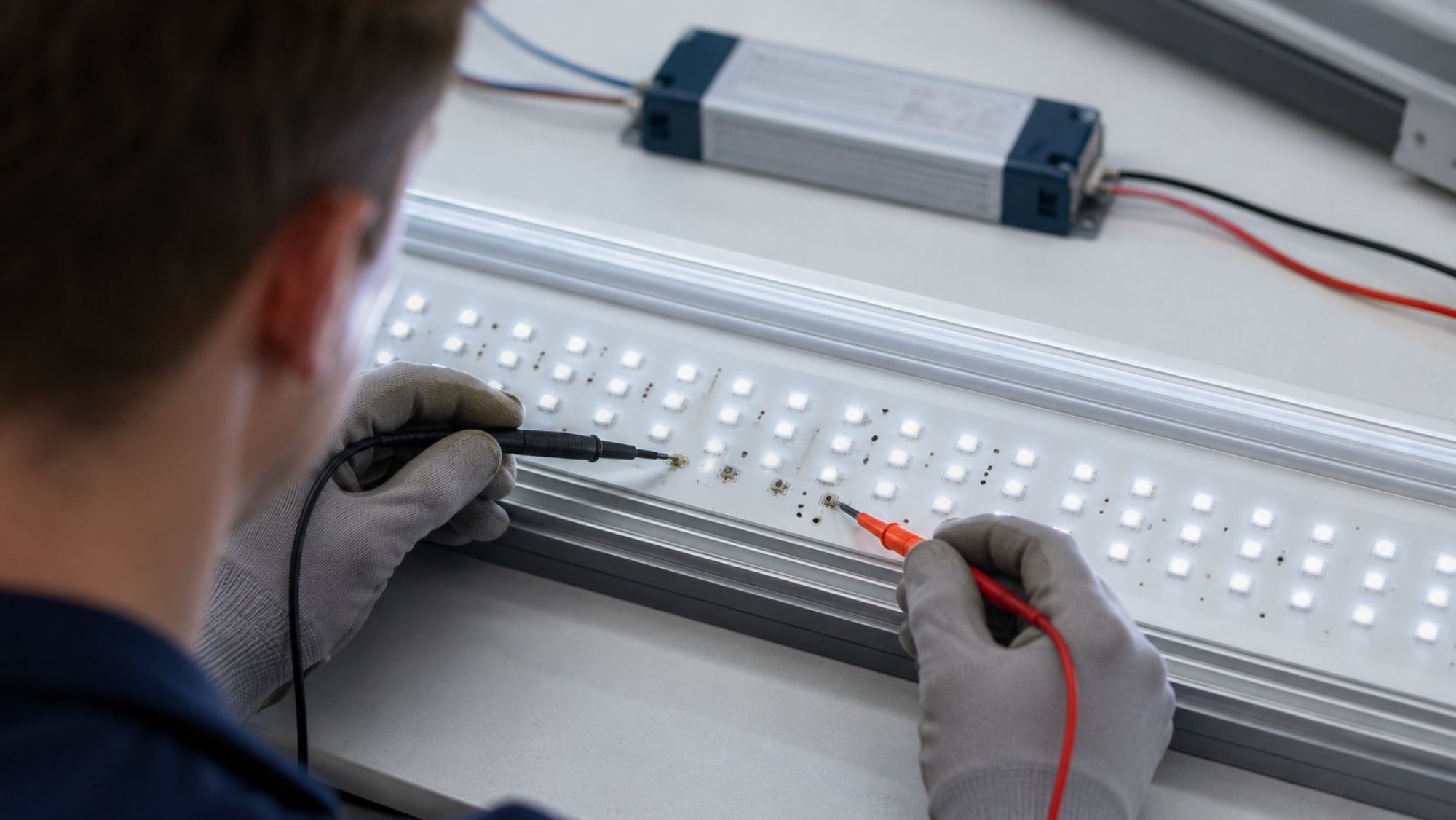

Разделить варианты позволяет только схема платы либо восстановленная специалистом топология соединений и проверка LED-модуля на стенде. Сам факт, что часть диодов светится, не является универсальным доказательством исправности драйвера, но заметно повышает диагностическую ценность локализации симптома.

Выходной ток, диапазон напряжения и мощность: четыре строки, определяющие совместимость драйвера

Новый блок подбирают не по фразе «для светодиодного светильника» и не по одному совпавшему числу мощности. Сначала устанавливают тип штатного источника — постоянного тока или постоянного напряжения. Затем сведения с его маркировки сопоставляют с официальными данными предлагаемой модели и требованиями LED-модуля.

1. Выходной ток. Для драйвера постоянного тока номинальный ток должен соответствовать режиму LED-модуля. Модель с большим током нельзя считать подходящей «с запасом»: она изменит режим работы светодиодов.
2. Диапазон выходного напряжения. Требуемое модулю напряжение должно находиться внутри рабочего диапазона драйвера. Совпадение тока при неподходящем диапазоне не обеспечивает нормальный запуск и устойчивую работу.
3. Мощность и коэффициент мощности. Предельная мощность должна соответствовать сочетанию выходных параметров и нагрузки. Коэффициент мощности характеризует работу устройства со стороны сети, но не заменяет проверку тока и напряжения на выходе.
4. Конструкция и температурный режим. Сопоставляют габариты корпуса, способ размещения, разъемы, условия охлаждения и допустимые температуры. Электрически подходящий блок может оказаться непригодным для закрытого корпуса или штатного крепления.

Дополнительно учитывают входные характеристики и предусмотренный способ управления, если он есть в конкретном светильнике. Любое числовое значение следует брать с читаемой маркировки или из официального даташита конкретной модели. Похожее название, совпадающий размер и одинаковая заявленная мощность не подтверждают совместимость.

Если обозначения штатного блока стерты, подбор превращается в исследование всей системы: необходимо идентифицировать LED-модуль, определить его схему и рабочий режим. Установка блока по внешнему сходству в такой ситуации означает неподтвержденный выбор, а не полноценную замену.

Ремонт платы или замена блока: развилка по доступности схемы, компонентов и испытаний

Решение о восстановлении драйвера начинается с оценки его конструкции. Разборный корпус и доступная плата еще не означают, что локальный ремонт обоснован. Нужны схема либо возможность достоверно определить поврежденный узел, читаемая маркировка компонентов и детали с подтвержденными электрическими и температурными параметрами.

Замена всего блока логичнее рассматривается, когда существует совместимая модель с проверенными характеристиками и подходящей конструкцией. Но и она не устраняет необходимость проверить LED-модуль: если причиной защитного режима была нагрузка, новый драйвер может повторить то же поведение. Обратная ситуация тоже возможна — ремонт источника не восстановит свет, если первоначальный дефект находится на светодиодной плате или во входной цепи.

Выбор нельзя сводить к предположению, что отдельная деталь всегда дешевле или надежнее готового блока. Значение имеют ремонтопригодность платы, доступность корректной замены, состояние остальных компонентов и возможность выполнить контрольные испытания. После работ оценивают не только появление света, но и стабильность запуска, поведение после прогрева, температурный режим и предусмотренные производителем параметры безопасности.

Проверки изоляции, нагрева и электрических характеристик относятся к сервисным операциям и выполняются на соответствующем оборудовании. Для пользователя наиболее ценен зафиксированный сценарий: весь свет вспыхивает или меняется локально, симптом появляется сразу или после прогрева, одинаково ли проходит холодный и повторный запуск. Эти данные помогают выбрать верную ветвь диагностики до решения о ремонте платы либо замене драйвера.
