Проверка душевой кабины после сборки: поддон, слив и герметичность

Душевая кабина после сборки: как последовательно проверить поддон, слив, герметичность и электроподключение

Внешне ровно собранная душевая кабина еще не подтверждает качество установки. Результат оценивают по отдельным наблюдаемым сигналам: поведению поддона под нагрузкой, отводу воды, состоянию каждого соединения и геометрии дверей. Для моделей с насосом, подсветкой или парогенератором к этому добавляется документальная проверка электроподключения.

Приемку лучше проводить поэтапно. Сначала конструкцию проверяют без воды, затем испытывают слив, локализуют возможную влагу и только после этого переходят к ограждению и оснащению. Такая последовательность особенно важна для направления «Установка сантехники»: она позволяет связать каждый обнаруженный признак с конкретным узлом, а не пытаться определить причину по воде, уже растекшейся вокруг кабины.

Уровень поддона и контакт опор: что показывает нагрузка без подачи воды

До первого пролива нужно открыть инструкцию именно к установленной кабине или поддону. В ней ищут схему каркаса, количество и расположение опор, контрольные плоскости для проверки уровнем, а также порядок регулировки. Универсального положения для всех поддонов нет: производитель может задавать контроль по борту, площадке дна, элементам рамы или другим точкам конструкции.

Уровень прикладывают только к обозначенным контрольным плоскостям. Если выбрать произвольный декоративный участок, его форма может дать ложное представление о монтаже. Полученное положение сопоставляют с допусками из паспорта изделия, не назначая собственное требование о безусловно одинаковом уровне во всех направлениях.

Далее проверяют контакт регулируемых опор. Каждая предусмотренная схемой опора должна воспринимать нагрузку и не отрываться от основания при последовательном нажатии на разные участки поддона. Одновременно наблюдают за рамой, местами крепления ножек и примыканием поддона к профилям. Покачивание всей конструкции указывает не на косметический недостаток, а на необходимость повторно сверить положение опор и креплений.

Следующий сигнал появляется под нагрузкой, соответствующей условиям проверки производителя. Оценивают прогиб, скрип и перемещение бортов относительно стенок кабины. Сам по себе небольшой упругий ход нельзя автоматически считать дефектом, как и нельзя считать нормой любой заметный прогиб. Критерий берут из документации поддона. Важно также проверить, не меняются ли зазоры дверей при нагрузке: это связывает состояние основания с геометрией всего ограждения.

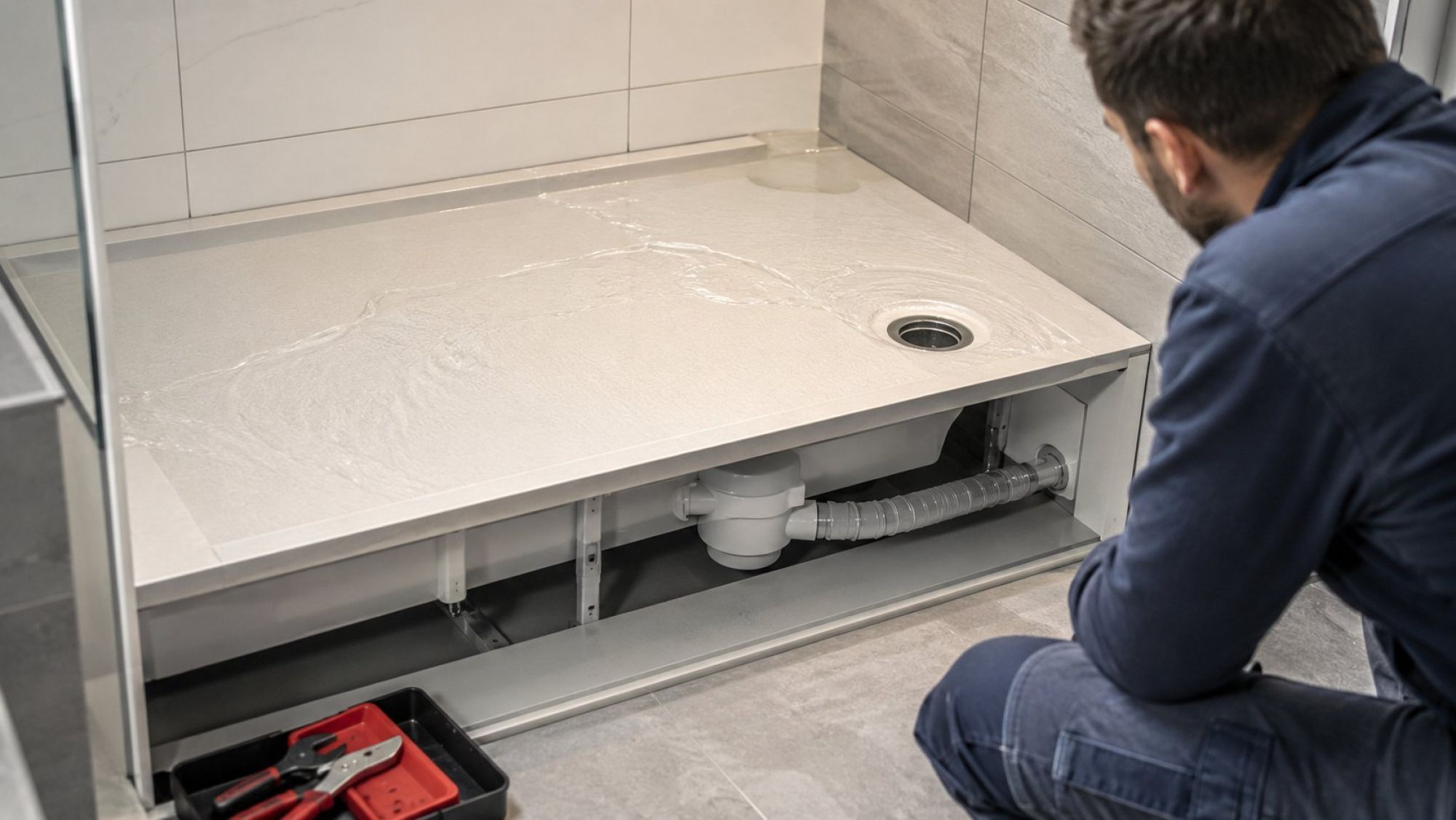

Скорость ухода воды и остаточная лужа: как связаны сифон, высота и уклон

Испытание водой начинают только после разрешенного производителем периода выдержки герметика. Нужное время определяют по технической карте примененного состава и регламенту ввода кабины в эксплуатацию. Если начать пролив раньше, результат не покажет качество готового шва: вода и механическая нагрузка могут воздействовать на материал до завершения его полимеризации.

Для проверки выбирают контрольный объем воды и фиксируют условия опыта: откуда подается вода, как долго длится подача и сколько времени проходит до освобождения поддона. Конкретный объем и допустимое время нельзя назначить без паспорта изделия. Ценность проверки состоит в повторяемости: при одинаковой подаче можно увидеть, успевает ли слив отводить воду или уровень в поддоне постепенно растет.

Пропускную способность сифона сопоставляют с паспортным расходом установленной лейки, верхнего душа и гидромассажной системы, если она предусмотрена. Сравнивают характеристики, указанные производителями, в одинаковых единицах. Если оборудование подает воду быстрее, чем ее способен принять сливной узел в заданных условиях, внешне исправный сифон не обеспечит устойчивый отвод при эксплуатации.

После прекращения подачи отмечают зону остаточной воды и, если документация задает критерий, ее глубину. Важно различать несколько капель на фактурной поверхности и устойчивую лужу вдали от выпуска. Повторяющееся скопление в одной зоне может быть связано с положением поддона, формой его дна либо деформацией под нагрузкой. Вывод делают только после сверки с конструкцией конкретной модели.

На работу слива влияет не только сифон. Высота канализационного входа определяет, можно ли провести отводящую трассу без подъема и провиса. Уклон и устройство внутренней канализации сверяют с актуальными нормами и монтажной схемой. Если вход расположен слишком высоко относительно выпуска, требуемая трасса может не сформироваться даже при правильно собранном сифоне. Провис гибкого участка, резкий перегиб или нежелательный подъем создают места, где задерживается вода и уменьшается рабочее сечение.

Сифон, манжета и резьбовые соединения: локализация капель по узлам

Перед проливом доступные наружные поверхности осушают. Проверять мокрый узел бессмысленно: старая капля будет выглядеть как новая течь. Пространство под поддоном освещают так, чтобы отдельно видеть выпуск, корпус сифона, резьбовые соединения, отводящую часть и канализационный переход. Расположение элементов сопоставляют с монтажной схемой сливной арматуры.

Наблюдение ведут последовательно. Сначала небольшое количество воды направляют прямо к выпуску, не смачивая стекла и профили. Затем увеличивают подачу в пределах выбранного контрольного режима. Фиксируют не только место капли, но и момент ее появления: во время поступления воды, при заполнении сифона, при интенсивном сливе или уже после опорожнения поддона.

Такое разделение помогает отличить зоны. Влага непосредственно под выпуском направляет проверку к соединению выпуска с поддоном. Капля на корпусе или резьбовой части относится к зоне сифона. Намокание возле канализационной манжеты либо перехода указывает на соединение отводящей трассы с канализацией. Вода, пришедшая сверху по наружной поверхности, может иметь другое происхождение, поэтому место первой влаги важнее точки, с которой капля упала на пол.

Во время приемочного наблюдения узел не разбирают и не подтягивают вслепую. Любое вмешательство меняет исходные условия и стирает картину течи. Сначала отмечают участок, режим подачи и последовательность появления влаги. Затем результат сопоставляют с регламентом испытания производителя, а корректировку выполняют по монтажной схеме с последующим полным повторением проверки.

Сухой пол после одного пролива не доказывает герметичность всех соединений. Небольшая течь может проявляться только при большем расходе, заполненном сифоне или после прекращения подачи. Поэтому наблюдение продолжают и во время слива, и после него.

Стыки стекол, профилей и поддона: откуда вода выходит за контур кабины

Ограждение проверяют отдельно от сливной арматуры. К этому этапу доступные соединения сифона должны быть сухими, иначе две возможные причины смешаются. Перед тестом по схеме конкретной модели определяют, какие стыки должны быть герметизированы, где установлены штатные уплотнители и где находятся технологические дренажные отверстия профилей.

Уплотнитель и герметизируемый стык выполняют разные задачи. Уплотнитель удерживается в предусмотренном пазу, перекрывает зазор или направляет воду внутрь. Герметик формирует шов только в обозначенной производителем зоне. Наличие уплотнителя не отменяет герметизацию там, где она предусмотрена, а дополнительный герметик не заменяет неправильно установленный или поврежденный уплотнитель.

Зональный тест проводят по частям. Струю сначала направляют на нижнюю область одного стыка, затем постепенно перемещают выше, не обливая сразу всю кабину. Отдельно испытывают примыкание стекла к профилю, соединение профиля с поддоном и угловые участки. После каждой зоны осматривают наружную сторону и отмечают место первого выхода воды. Это позволяет проследить путь влаги, а не только увидеть конечную лужу.

Направление струи должно соответствовать обычной работе душевого оборудования и ограничениям инструкции. Сильная струя, специально направленная в зазор снаружи или под необычным углом, создает другой режим и не дает корректной оценки штатного удержания брызг. При этом каждую предусмотренную форсунку проверяют в ее рабочих положениях, поскольку изменение направления подачи может нагружать разные участки ограждения.

Дренажные отверстия профилей должны оставаться в положении, заданном схемой, и выводить попавшую внутрь воду в предусмотренную сторону. Перекрывать их герметиком нельзя. Также нельзя произвольно заполнять герметиком внутренние полости профиля: состав может заблокировать дренаж и перенаправить воду наружу. Зоны нанесения и допустимую толщину шва определяют по официальной схеме кабины и технической карте рекомендованного материала.

Двери и ролики под нагрузкой: зазоры, ход и попадание воды на уплотнитель

Двери оценивают дважды: без человека в поддоне и при нагрузке, разрешенной условиями испытания. Сначала сравнивают зазоры по высоте створок. Они должны соответствовать схеме регулировки конкретной кабины и не изменяться скачком при открывании. Перекос заметен по неравномерному контакту магнитных уплотнителей, касанию створки о профиль или разной ширине зазора сверху и снизу.

Раздвижные двери проводят по всей рабочей траектории без рывков. Ролики должны оставаться в направляющих, а створка не должна самопроизвольно менять положение. Для распашной конструкции оценивают ход петель и прилегание в закрытом положении. Усилие и допустимые зазоры берут из инструкции по регулировке: универсальное подтягивание роликов без этих данных может ухудшить ход или изменить положение стекла.

Затем проверяют контакт магнитных или лепестковых уплотнителей. Магнитные элементы должны сходиться по предусмотренной линии, а лепестковые — перекрывать зазор в ориентации, указанной при сборке. Загнутый край, разрыв контакта или участок, на который непосредственно выходит струя, помогает объяснить попадание брызг за контур.

После приложения нагрузки к поддону снова закрывают двери и сравнивают зазоры с исходными. Если створки начинают задевать друг друга, магнитный стык расходится или ролик меняет ход, геометрию ограждения следует рассматривать вместе с опорами и рамой поддона. Регулировка одной двери может скрыть проявление, но не устранить перемещение основания.

Зональный пролив двери выполняют после механической проверки. Наблюдают, попадает ли вода на уплотнитель со стороны, предусмотренной конструкцией, и возвращается ли она внутрь поддона. Одновременно следят за нижней направляющей и дренажными каналами. Это отделяет неправильное прилегание створок от нарушения герметизации неподвижного профиля.

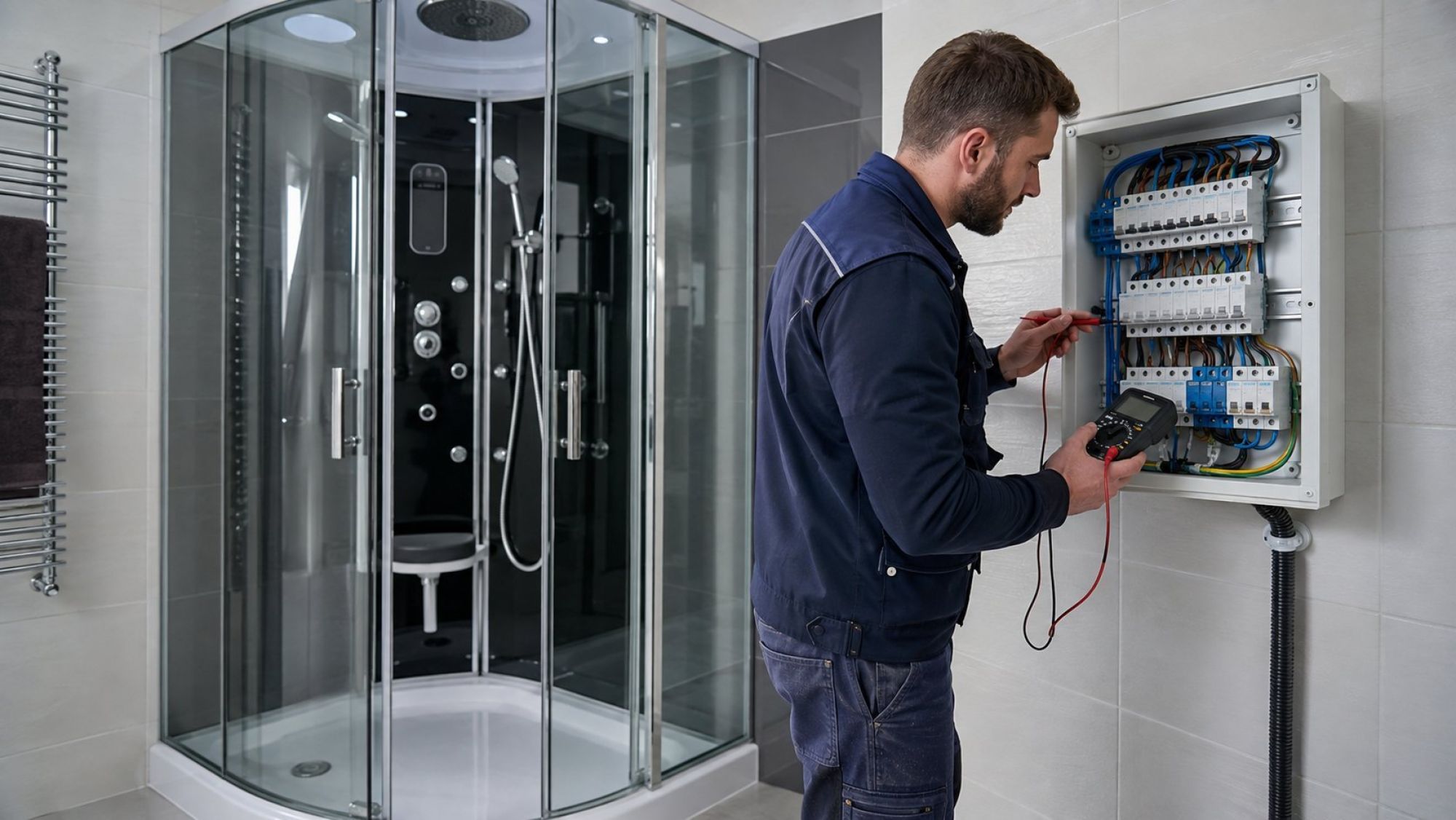

Насос, подсветка и парогенератор: документы на защищенное электроподключение

Если кабина оснащена электрическими устройствами, сантехнического пролива недостаточно для приемки. До включения проверяют наличие официального паспорта, электрической схемы и требований производителя к питающей линии. В документации должны быть идентифицированы модель, подключаемое оборудование и условия его эксплуатации.

Требуемые параметры защитного отключения, заземления, кабеля, коммутационных устройств и размещения оборудования устанавливают не по общему совету, а по паспорту кабины и действующим правилам для электроустановок во влажных помещениях. Фактическую линию должен оценивать квалифицированный специалист. Если для объекта или вида работ предусмотрены обязательные электрические измерения, приемку подтверждают соответствующими результатами и протоколами.

Проверка документов связывает заявленную схему с выполненным подключением: от какого аппарата питается кабина, предусмотрен ли защитный проводник, какие защитные устройства установлены и какие измерения выполнены. Одного нажатия тестовой кнопки защитного устройства для подтверждения параметров линии недостаточно. Такая кнопка показывает работу собственного механизма устройства, но не заменяет необходимые измерения.

Электроблоки, насос, подсветку и парогенератор не вскрывают в рамках пользовательской приемки. Нельзя самостоятельно переделывать линию, менять заводские соединения, обходить защитные устройства или подключать электрооборудование кабины через обычный удлинитель. При несоответствии схемы, отсутствии результатов требуемых измерений или неясном назначении проводников электрическую часть не вводят в работу до проверки квалифицированным специалистом.

Функциональное включение выполняют только после подтверждения защищенного подключения и с учетом условий запуска из паспорта. Для насоса и парогенератора особенно важно соблюдать предусмотренную производителем последовательность подачи воды и питания. Работоспособность кнопки или подсветки сама по себе не подтверждает безопасность всей линии.

Контроль после первого цикла: повторный осмотр опор, швов и соединений

Первый полный цикл заканчивается не выключением воды, а повторным осмотром. Наружные поверхности кабины осушают, не затрагивая скрытые места так, чтобы случайно удалить диагностическую каплю. Затем снова проверяют выпуск, сифон, резьбовые участки, манжету и канализационный переход. Влага, появившаяся после опорожнения поддона, столь же значима, как капля во время подачи.

Положение поддона сравнивают с исходным: сохранился ли контакт всех опор, не возникло ли качание, не изменились ли контрольные зазоры. Двери несколько раз открывают и закрывают, проверяя плавность хода и совпадение уплотнителей. Если после нагрузки створки заняли другое положение, результат фиксируют до регулировки и сопоставляют с состоянием основания.

Герметизируемые швы осматривают по всей линии. Ищут участки отслоения, разрывы и места выхода воды, но не наносят поверх дополнительный слой без определения пути влаги. Состояние шва оценивают с учетом указанного производителем времени полимеризации: испытание, проведенное до его окончания, нельзя считать окончательной приемкой.

Последняя сверка объединяет сигналы, не смешивая их. Устойчивость подтверждают опоры и неизменная геометрия под нагрузкой. Работу слива — повторяемый отвод контрольного объема и характер остаточной воды. Герметичность арматуры — сухие соединения во время подачи, слива и после него. Удержание брызг — зональные испытания стыков и дверей. Электрическую часть — паспорт, соответствующая схема подключения и результаты требуемой профессиональной проверки.

Если какой-либо этап не пройден, постоянную эксплуатацию откладывают до устранения конкретного несоответствия и повторяют испытания с начала затронутой последовательности. Такой подход сохраняет связь между наблюдаемым признаком и узлом кабины: поддоном, сливом, ограждением, дверью или электроподключением.
