Душевая кабина с низким поддоном: высота слива и возможность установки

Душевая кабина с низким поддоном: как высота слива определяет возможность установки

Низкий поддон выглядит компактно и делает вход в кабину удобнее, но его внешний размер почти ничего не говорит о возможности подключения. Под чашей должны одновременно поместиться выпуск, корпус сифона, соединения и отводная труба. Кроме того, между выходом сифона и канализационным раструбом нужен перепад высот, позволяющий воде двигаться самотеком.

Поэтому Установка душевой кабины начинается не с оценки высоты борта, а с сопоставления геометрии помещения и выбранного оборудования. Нужно знать положение канализации относительно чистового пола, расстояние до выпуска поддона, фактический просвет под чашей и размеры совместимого сифона. Если хотя бы один из этих параметров не учтен, несовместимость может обнаружиться лишь после сборки основания.

Главный вопрос звучит не как «насколько низкий этот поддон», а как «можно ли разместить под ним весь сливной узел и провести отвод к канализации с необходимым перепадом». Ответ зависит от конкретной модели кабины и условий помещения, поэтому универсальной минимальной высоты здесь нет.

Пространство под чашей: где размещаются выпуск, сифон и отводная труба

Видимый борт поддона и доступное монтажное пространство — разные величины. Верхняя кромка может находиться невысоко над полом, однако дно чаши обычно расположено ниже кромки. Снизу к нему присоединяется выпуск, затем размещается сифон, а от сифона начинается труба, уходящая к канализационному входу. Именно эта последовательность деталей определяет требуемую вертикальную высоту.

Условную схему узла можно читать сверху вниз:

1. внутренняя поверхность чаши, по которой вода направляется к сливному отверстию;
2. толщина дна и зона установки выпуска;
3. нижняя часть выпуска с уплотнениями и присоединением к сифону;
4. корпус сифона с гидрозатвором;
5. выход сифона, соединительная часть и отводная труба;
6. чистовой пол, ограничивающий пространство снизу.

При этом весь объем под чашей нельзя считать свободным. Его занимают рама, опорные ножки, крепеж, ребра жесткости и элементы, поддерживающие дно. У некоторых моделей каркас проходит рядом со сливным отверстием, поэтому подходящий по высоте сифон может не поместиться по ширине. Отводная труба также должна пройти между опорами, не упираясь в них и не оказываясь зажатой между основанием и чашей.

Особенно важно положение сливного отверстия. Если оно находится близко к канализационному входу и между ними нет элементов рамы, трасса получается короче и проще. Если выпуск расположен с противоположной стороны, трубе приходится пересекать значительную часть пространства под поддоном. Тогда значение имеют не только высота сифона, но и место для протяженного отвода, его поворотов и соединений.

Следовательно, размер от пола до верхней кромки поддона не заменяет монтажный чертеж. Для оценки нужен разрез основания: отметка нижней поверхности чаши, положение выпуска, конфигурация каркаса и минимальный просвет в зоне прохождения трубы. Две внешне похожие низкие модели могут иметь совершенно разный полезный объем снизу.

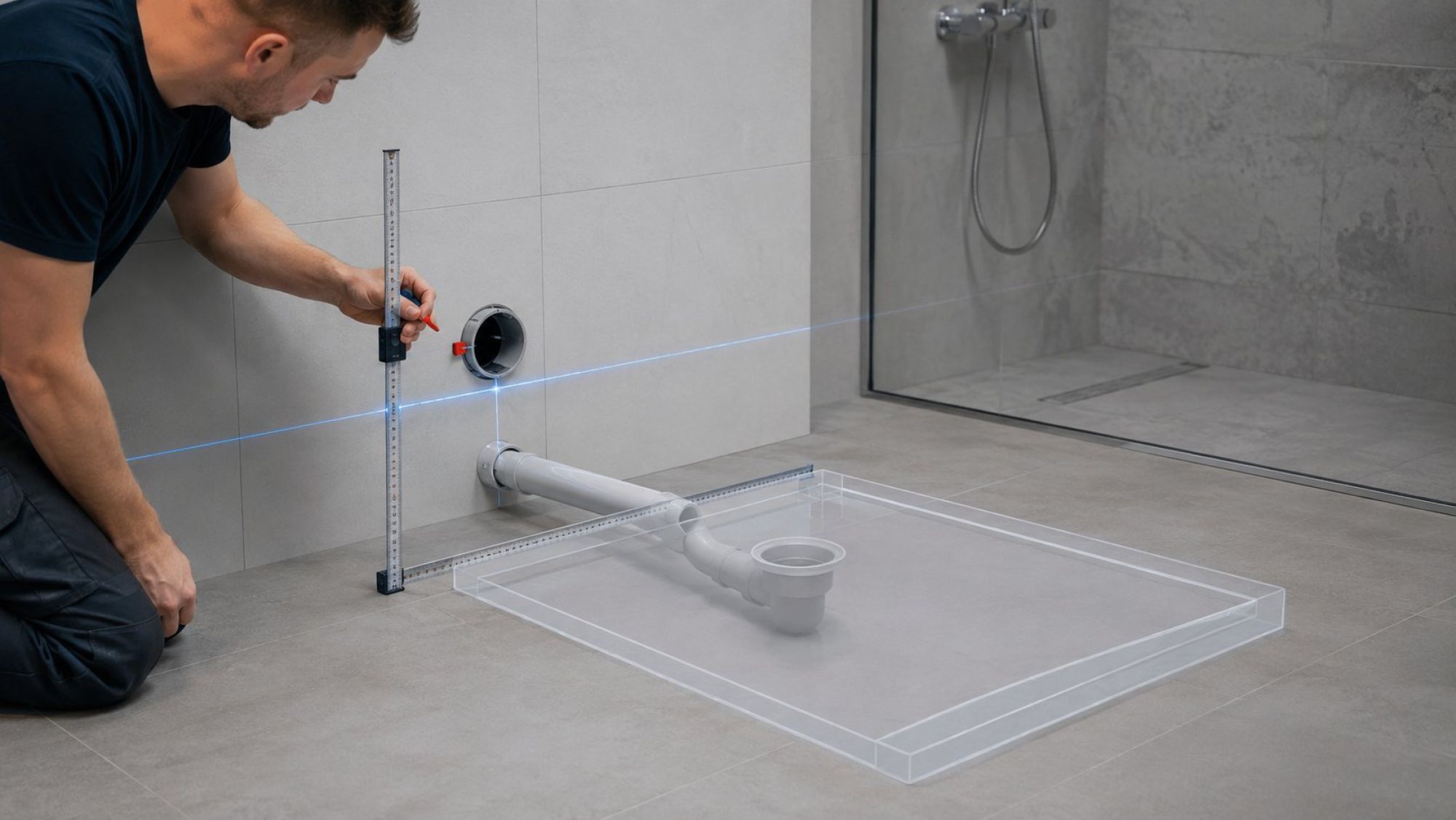

Отметка канализационного раструба: ключевое измерение до выбора модели

Канализационный раструб задает конечную точку сливной трассы. Для предварительной оценки фиксируют его положение относительно чистового пола. В зависимости от конфигурации подключения значимой может быть высота оси входа или его нижней доступной точки. Важно заранее определить, от какой части раструба будет отсчитываться положение присоединяемой трубы, а не ориентироваться на верхний край отверстия.

Второй исходный размер — горизонтальное расстояние от предполагаемого выпуска поддона до точки подключения. Его нельзя оценивать только по расстоянию от кабины до стены: трасса проходит от конкретного сливного отверстия, огибает элементы основания и подходит к раструбу в определенном направлении. Реальный путь нередко длиннее прямой линии на плане.

Измерения привязывают к уровню готового пола. Черновое основание еще может измениться после выравнивания, устройства гидроизоляционных слоев и укладки покрытия. Если измерить раструб раньше и не учесть последующее поднятие пола, расчетный просвет под чашей окажется неточным. Одновременно изменится и положение канализационного входа относительно поверхности, на которую будут опираться ножки или основание поддона.

Смысл измерения состоит в сравнении двух отметок: выхода из сифона и точки входа в канализацию. Между ними должна помещаться отводная линия с геометрией, соответствующей проектному решению. Если выход сифона оказывается слишком низко относительно раструба, одного факта наличия свободного пространства недостаточно: воде придется преодолевать подъем, на который самотечная схема не рассчитана.

Визуальный перепад тоже не дает надежного ответа. Наклон короткого видимого участка может скрывать подъем возле раструба, провисание трубы или нехватку места для соединения. Оценивать нужно всю линию от выхода сифона до точки подключения. Поэтому отметку раструба, расстояние до него и возможную конфигурацию трассы устанавливают до покупки конкретной модели, а не после закрепления поддона.

Монтажная высота сифона и выпуск поддона: как читать размерные схемы

Паспорт поддона нужен не только для проверки длины и ширины. В размерной схеме ищут высоту установленной чаши, глубину ее внутренней части, положение сливного отверстия, диаметр выпуска, конструкцию опоры и пространство снизу. Особенно полезен боковой разрез: он показывает, насколько низко опускается дно и где относительно пола находится зона присоединения сифона.

Отдельно проверяют, какой выпуск предусмотрен изготовителем и с какими сифонами совместима модель. Совпадение номинального присоединительного размера еще не означает полной совместимости. Корпус может оказаться слишком высоким или широким, а направление выхода — неудобным для имеющейся трассы. Значение имеет вся размерная схема изделия, а не только размер отверстия.

У сифона различают габаритную и присоединительную высоту. Габаритная высота показывает, сколько места занимает корпус от верхней зоны крепления до нижней точки. Присоединительная высота помогает понять, где окажется выход для отводной трубы после установки. Эти размеры нельзя подменять друг другом: компактный корпус не всегда означает высоко расположенный выход, удобный для подключения к существующему раструбу.

При сопоставлении схем рассматривают собранный узел. В вертикальную цепочку входят не только корпус сифона и выпуск, но также уплотнения, гайки, переходные части и участок соединения с трубой. Детали не должны упираться в пол или каркас. Соединению требуется нормальное рабочее положение без вынужденного перекоса и сдавливания.

Расчет «впритык» оставляет проблему даже тогда, когда детали формально помещаются. Нужен запас для сборки, контроля соединений и последующего обслуживания. Если между сифоном и полом остается только минимальный зазор, может не оказаться пространства для снятия обслуживаемой части или отсоединения трубы. Кабина окажется пригодной к первоначальной сборке, но практически неразборной после установки экранов.

Корректное сопоставление выглядит так: чертеж поддона определяет доступный объем и положение выпуска, чертеж сифона — занимаемый объем и отметку выхода, а схема помещения — положение раструба и возможный маршрут отвода. Только совместное чтение этих документов позволяет понять, остается ли реальный вертикальный запас.

Длина отвода и перепад высот: почему удаление от стояка меняет решение

Самотечный отвод требует понижения трассы в сторону канализации. Поэтому горизонтальное расстояние напрямую связано с расходованием высоты: чем дальше выпуск расположен от точки подключения, тем больший перепад приходится распределить по пути. Низкий поддон особенно чувствителен к этому условию, поскольку запас между чашей и полом изначально ограничен.

Представим две одинаковые кабины с одним и тем же сифоном. В первом помещении раструб расположен рядом с выпуском, а во втором — у дальней стены. Внешняя высота поддона одинакова, но монтажная ситуация различается. Для длинного отвода требуется больше пространства, чтобы провести трубу к раструбу без обратных подъемов. Если такой высоты нет, подходящая модель в первом помещении может оказаться несовместимой со вторым.

Повороты усложняют геометрию. Каждый из них меняет направление трассы и занимает место собственным корпусом и соединительными участками. Иногда трубу приходится обходить вокруг ножки или элемента рамы, из-за чего путь удлиняется. Попытка провести отвод по кратчайшей линии может быть невозможна просто потому, что эту линию пересекает опора поддона.

Важно учитывать не только общий перепад между начальной и конечной точками, но и профиль всей трассы. Участок не должен сначала опускаться, затем подниматься к высокому раструбу. Локальные провисания также нарушают расчетную геометрию. Поэтому свободное место проверяют по всей длине, включая зоны поворотов и присоединения.

Универсальное числовое значение уклона здесь некорректно. Требования зависят от применимого норматива, диаметра и проектной конфигурации внутренней канализации. Без этих сведений нельзя превращать общий принцип самотечного движения в точный размер. Для конкретного объекта расчет сопоставляют с актуальными требованиями и фактическими параметрами трассы.

Практический вывод состоит в том, что удаление кабины от стояка нельзя компенсировать выбором «самого плоского» сифона без проверки остальных размеров. Низкий сифон может освободить часть пространства, но не изменит отметку раструба, длину пути и расположение препятствий под чашей.

Подиум, углубление или перенос канализации: три способа устранить дефицит высоты

Если выпуск, сифон и отвод не помещаются в доступной геометрии, решение связано с изменением взаимного положения элементов. Обычно рассматривают поднятие поддона, размещение части узла ниже уровня пола или изменение точки канализационного подключения. Эти варианты дают разный результат и требуют разного объема работ.

Подиум поднимает кабину относительно чистового пола. Под чашей появляется дополнительный объем, а выход сифона оказывается выше по отношению к существующему раструбу. Это может создать недостающий перепад для отвода, но одновременно увеличивает высоту входа в кабину. Низкий борт перестает означать низкую ступень, поскольку к его высоте добавляется основание.

Подиум не является автоматическим решением. Его высоту определяют по конкретному дефициту пространства, а конструкция должна учитывать опирание поддона, положение ножек, трассу трубы и доступ к соединениям. Если проблема вызвана неудобным направлением раструба или пересечением трубы с рамой, одно поднятие может не устранить конфликт.

Углубление позволяет разместить сливной узел или участок трассы ниже уровня чистового пола. Однако возможность такого решения зависит от конструкции пола и здания. Вмешательство в перекрытие, стяжку и гидроизоляцию нельзя оценивать только по желаемой глубине. Нужно учитывать расположение несущих элементов и коммуникаций, а также требования к восстановлению защищающих слоев и примыканий.

Самостоятельно выбирать место и глубину углубления без сведений о конструкции основания недопустимо. В одном помещении под покрытием может находиться слой, допускающий проектное размещение коммуникаций, а в другом попытка получить такой же результат затронет элементы, вмешательство в которые ограничено. Возможность работ подтверждают правила здания и проектное решение.

Перенос канализации меняет исходную точку подключения. Раструб можно приблизить к выпуску, разместить ниже или развернуть так, чтобы сократить число поворотов, если это допускают существующая система и проект. Такой вариант способен сохранить низкий вход без высокого подиума, но обычно затрагивает большую часть канализационной трассы и связанные с ней отделочные работы.

Сравнивать три решения следует по результату: какая отметка выхода и входа получится, где пройдет труба, сохранится ли обслуживаемость и как изменится высота входа в кабину. Отдельно оценивают ограничения основания и требования к гидроизоляции. Выбор определяется не внешним видом будущей конструкции, а проверенной геометрией всего узла.

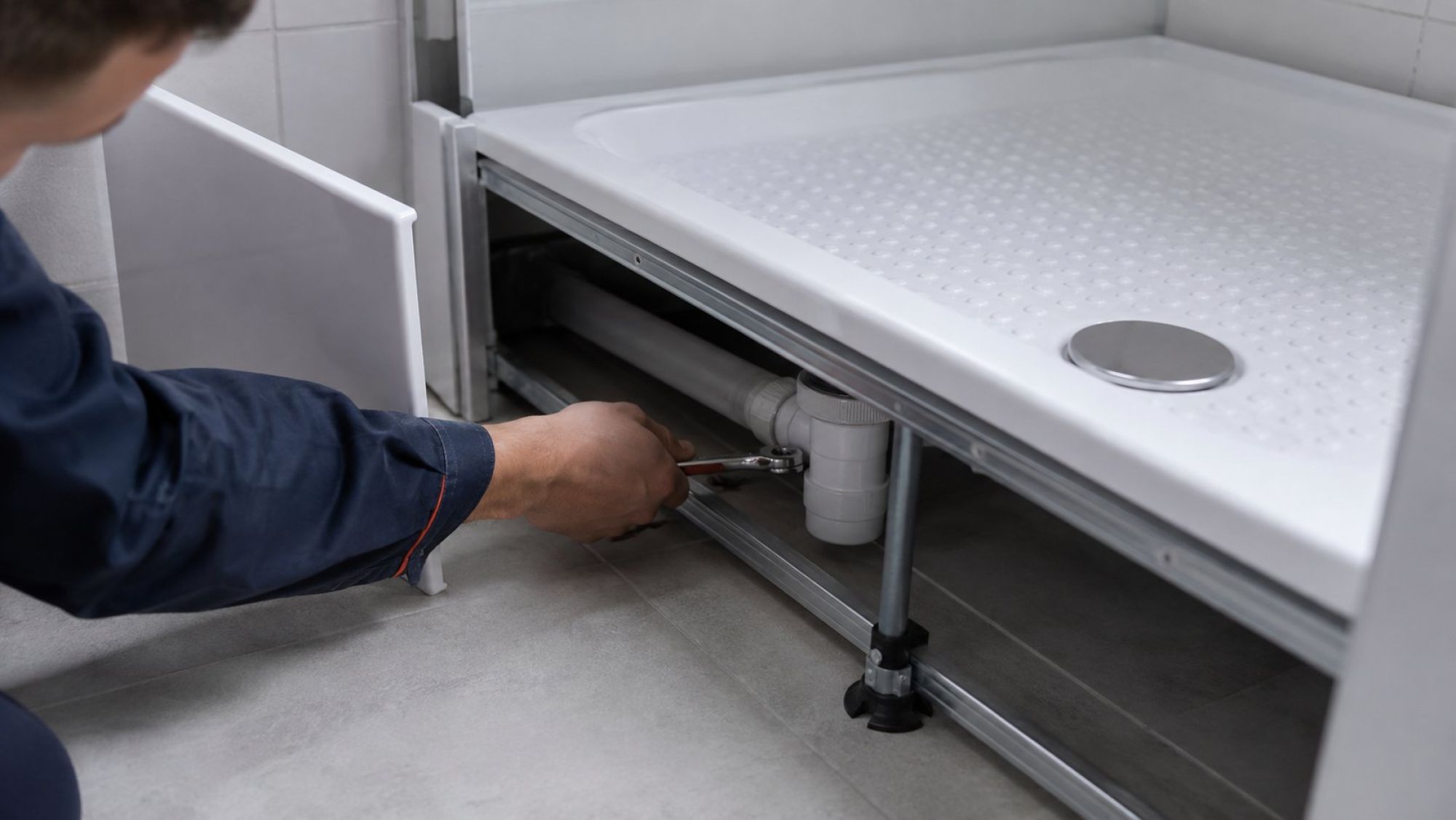

Ревизионный доступ к сифону: что произойдет после установки экранов

Совместимость нельзя считать подтвержденной, если сифон удалось поместить под чашей, но после закрытия основания к нему невозможно добраться. В сливном узле остаются разъемные соединения и гидрозатвор, которым может потребоваться осмотр или обслуживание. Доступ следует оценивать в окончательной конфигурации кабины, а не при снятых стенках и открытом каркасе.

Съемный экран обычно позволяет открыть часть пространства под поддоном, но сам факт его наличия не гарантирует удобного доступа. Нужно проверить, находится ли сифон напротив снимаемой секции, не перекрывают ли путь ножки и рама, можно ли увидеть соединения и подвести к ним руку. Если выпуск расположен в дальнем углу, широкий проем спереди может оказаться практически бесполезным.

Закрытое облицованное основание требует заранее предусмотренного ревизионного решения. Сплошная отделка скрывает узел, но не отменяет необходимость доступа к нему. Размер и положение открываемой зоны связывают с конструкцией сифона: важно не просто посмотреть внутрь, а получить возможность обслужить гидрозатвор и разъединить предусмотренные изготовителем соединения.

Отдельно проверяют направление демонтажа деталей. Некоторые элементы снимаются вниз или в сторону и требуют свободного пространства вокруг корпуса. Если сифон зажат между чашей и полом либо упирается в раму, наличие ревизионного отверстия не поможет его извлечь. Тогда для замены узла может потребоваться поднятие поддона или разборка значительной части кабины.

До окончательного закрытия основания полезно ответить на три конкретных вопроса:

• видны ли выпуск, корпус сифона и соединение с отводной трубой через будущий доступ;
• можно ли обслужить гидрозатвор способом, указанным изготовителем сифона;
• можно ли демонтировать сифон, не снимая всю кабину и не разрушая облицовку.

Таким образом, реальная монтажная высота включает не только объем, занятый деталями, но и пространство, необходимое для работы с ними. Низкий поддон подходит помещению лишь тогда, когда выпуск и сифон помещаются под чашей, отвод проходит к раструбу с расчетной геометрией, а сливной узел остается доступным после установки экрана или облицовки.
