Установка душевого поддона 90×90: как сверить угол, зазоры и ограждение

Установка душевого поддона начинается не со сборки каркаса и подключения сифона, а с проверки геометрии. Обозначение 90×90 сообщает номинальный формат изделия, но не подтверждает совпадение его фактического контура, монтажной линии ограждения и подготовленного угла. Для проверки совместимости необходимо сопоставить план помещения, габаритный чертеж чаши и монтажную схему стеклянной конструкции.

Проверяют размеры по бортам, форму фасада, положение опор, вертикальность стен, линию установки стекла и координаты выпуска. Такой обмер особенно важен, если поддон и ограждение приобретаются отдельно.

Если самостоятельная проверка затруднена, специалист по установке душевого поддона сопоставит фактическую геометрию угла, чертежи поддона и ограждения, положение выпуска и допустимые точки крепления до сверления.

Номинальные 900×900 мм и фактический контур чаши

Рабочие размеры берут из габаритного чертежа конкретной модели. На нем важно найти внешний размер по бортам, очертание передней части и точки, от которых производитель проставляет размеры. Отдельно определяют плоскую площадку борта, на которой по схеме должно располагаться ограждение.

Проверяют и размер опорного основания. Оно может занимать меньшую площадь, чем верхний контур чаши. Поэтому свободное место под бортом еще не означает, что туда можно перенести ножку, раму или другой штатный элемент. Положение опор определяет конструкция выбранного поддона.

До заказа полезно выписать из документации несколько групп данных:

• внешний контур — длину сторон, форму фасада и крайние точки бортов;
• опорную часть — размеры и расположение основания, каркаса или регулируемых ножек;
• монтажные привязки — положение выпуска и допустимую зону для ограждения;
• допуски модели — только те, которые прямо указаны производителем.

После получения изделие измеряют повторно. Чертеж помогает принять решение до покупки, а контрольный замер — перенести на пол контур доставленной чаши. Если документация допускает отклонения, учитывают весь заявленный диапазон.

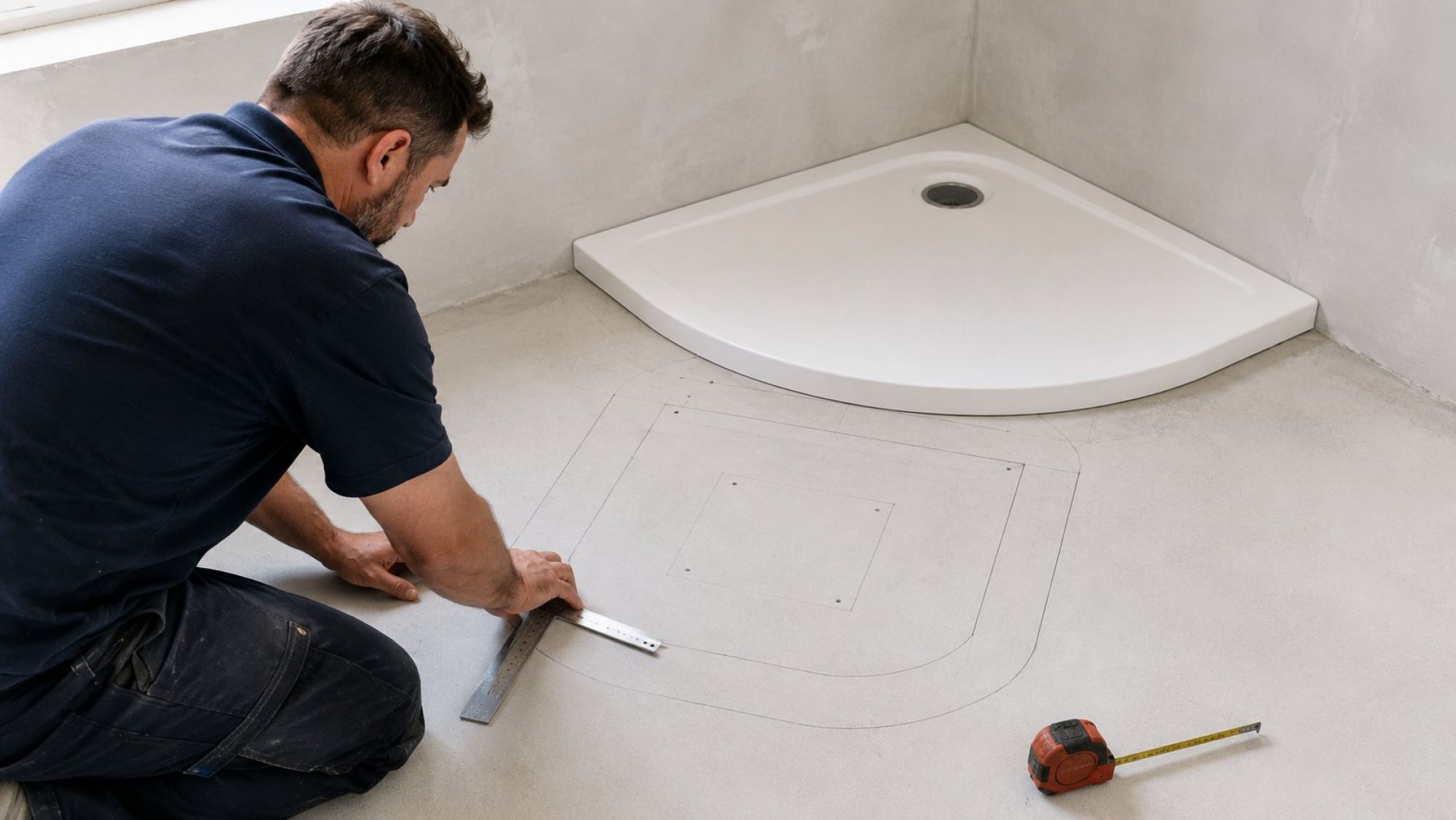

Разметку строят от двух чистовых стен и согласованной контрольной точки в углу. На пол переносят крайние линии поддона, а затем отдельно отмечают опорную часть. Это показывает, не попадает ли опора на выступ, шов, короб или другой участок, не соответствующий схеме установки.

Диагонали угла показывают ромб и разворот стен

Два отрезка по 900 мм, отложенные вдоль соседних стен, еще не образуют правильный квадрат. Если угол не прямой, чаша может касаться стены одним краем и отходить от нее другим, хотя длины обеих сторон достаточны.

Для проверки на полу задают контрольный контур по фактическим размерам выбранной модели. Расстояния измеряют между одними и теми же точками: нельзя одну диагональ вести по внешним кромкам, а вторую — по условным осям. У квадратного контура сравнивают обе диагонали. Разница указывает, что разметка получилась ромбом или одна из линий развернута относительно другой.

Полезен и перекрестный контроль: расстояние от дальней точки одного борта до контрольной точки на противоположной стороне сопоставляют с зеркальным измерением. Так выявляется разворот всего угла. Результат оценивают вместе с монтажными допусками выбранного изделия и ограждения; универсального допустимого отклонения для всех комплектов нет.

Разворот поддона изменяет положение переднего борта относительно комнаты. У радиусной модели смещаются крайние точки дуги, у квадратной — передние углы, у пятиугольной — места перехода между прямыми участками. В результате ограждение может выйти за плоскую площадку борта или не дойти до предусмотренной монтажной линии.

Если между изделием и стеной требуется зазор, его величину определяют по документации модели и принятому способу примыкания. В расчет включают не только ширину зазора, но и ее изменение от угла к передней кромке.

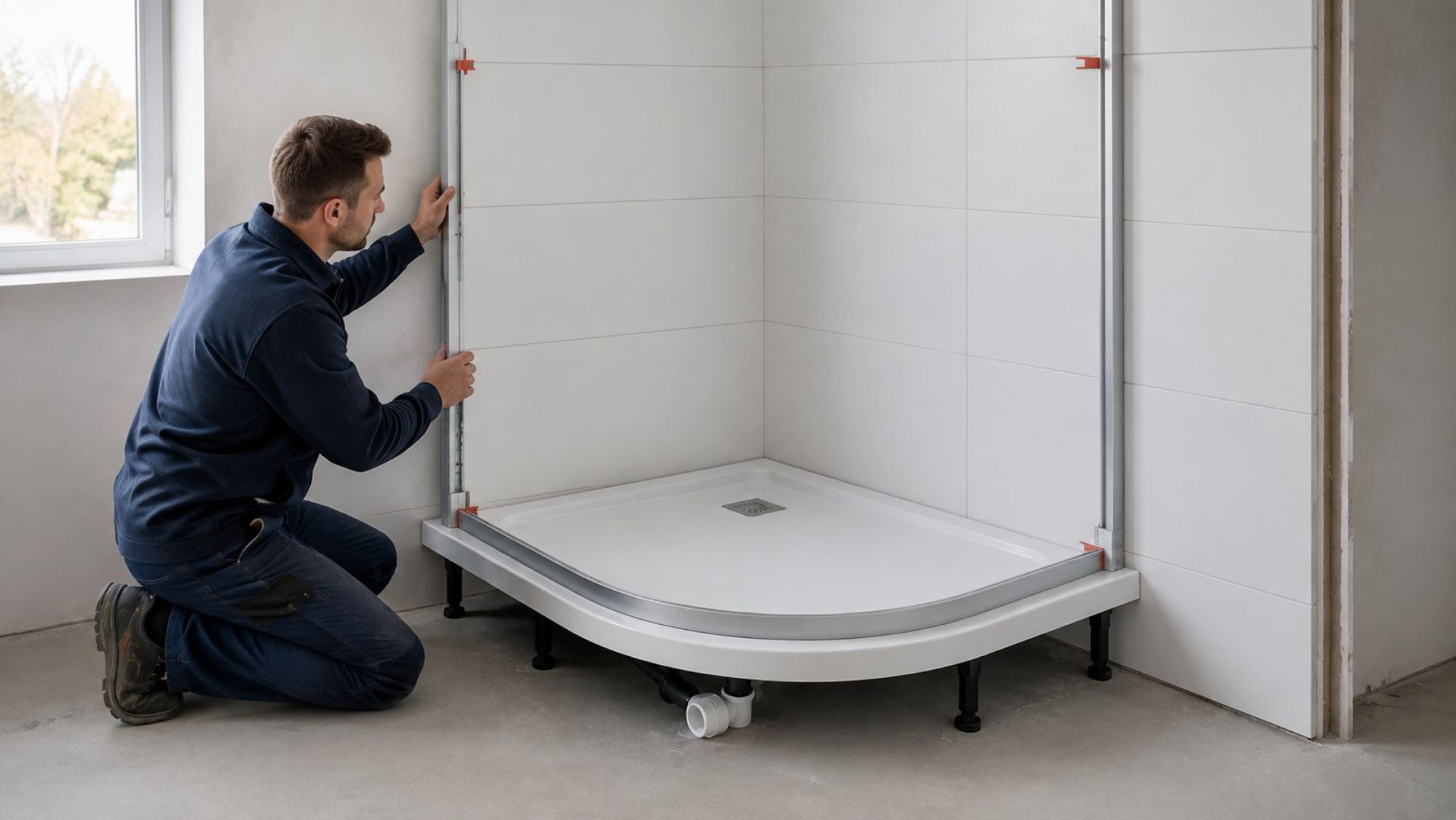

Вертикаль стен на высоте крепления стекла

План пола показывает только нижнее сечение помещения. Душевое ограждение крепится к стенам выше борта, поэтому ширину и положение стен проверяют по всей высоте пристенных профилей. Стена может быть приемлемой у пола, но отклоняться внутрь или наружу ближе к верхней точке стекла.

Сначала отмечают высоту ограждения по его монтажному чертежу. Затем у каждой стены сравнивают положение поверхности возле борта и на верхней отметке профиля. Для понимания общей формы добавляют промежуточные точки. Измерительный инструмент прикладывают к тем участкам чистовой поверхности, на которых действительно будет находиться профиль.

Если две стены сходятся кверху, ширина проема уменьшается. Если расходятся — увеличивается. Для ограждения важна не только итоговая разница, но и ее распределение: плавный уклон и локальный выступ плитки по-разному влияют на прилегание длинного профиля. Выпуклость может мешать выставить деталь по монтажной оси даже тогда, когда верхний и нижний замеры почти совпали.

Пристенный профиль некоторых конструкций позволяет регулировать положение ограждения, но использовать можно лишь диапазон, заявленный для конкретной модели. Его находят в инструкции или монтажном чертеже и сопоставляют с измерениями отдельно для каждой стороны. Если отклонение стены больше доступной регулировки либо профиль теряет необходимое опирание, считать проблему решенной нельзя.

Проверку выполняют до сверления. На стене отмечают проектную линию профиля и смотрят, остается ли она в допустимой зоне на борту по всей высоте. Одновременно учитывают материал стены и расположение скрытых коммуникаций. Выбор крепежа и точек отверстий должен соответствовать основанию и официальной схеме ограждения.

Квадратный, радиусный и пятиугольный фасад 90×90

Квадратная модель имеет прямой передний контур и выраженные передние углы. Радиусная образует дугу. Пятиугольная сочетает несколько прямых участков под разными углами. Для каждой формы отдельно проверяют положение стекол, соединителей и дверного проема.

Для квадратного комплекта сопоставляют длины прямых бортов, положение передних углов и место установки каждой стеклянной панели. Ограждение должно опираться на предусмотренные площадки, а его угловое соединение — попадать на контур чаши.

У радиусного варианта нужны чертежи поддона и ограждения с радиусом, центрами дуг или иными однозначными привязками контура. Универсального радиуса для всех моделей 90×90 нет. Две похожие дуги могут проходить по разным линиям и сильнее расходиться ближе к краям.

У пятиугольного поддона важны длины прямых участков и точки их пересечения. Если центральная грань или боковые скосы ограждения имеют другую геометрию, профили не окажутся над плоскими зонами борта. Разворот всей конструкции обычно переносит несовпадение на другую сторону.

Для сравнения накладывают контуры из масштабных чертежей либо используют шаблоны производителей. Опорными должны быть одинаковые точки: чистовой угол стен, внешние стороны поддона и обозначенная монтажная ось ограждения. Так можно определить, где пройдут стекла и останется ли под ними достаточная площадка.

Линия установки стекла относительно внутренней кромки борта

Положение стекла и нижних элементов задает официальная схема выбранной конструкции. На ней может быть показана монтажная ось профиля, расстояние до внутренней кромки или другая контрольная линия. Эту привязку переносят на фактический поддон.

Сначала измеряют ширину плоской площадки борта на прямых участках и возле фасада. Декоративная округлая кромка, уклон к чаше и внешний скос не равнозначны ровной монтажной зоне. Если основание профиля частично попадает на наклонный участок, установка может не соответствовать схеме.

На радиусном поддоне линию проверяют в нескольких точках дуги. Для квадратной и пятиугольной моделей особое внимание уделяют угловым соединениям и местам перехода граней: там одновременно должны совпасть направление профиля, положение стекла и ширина площадки.

Положение крепежных отверстий оценивают после выставления всей конструкции по монтажным осям. Отверстия в пристенных деталях должны приходиться на подходящее основание стены и не пересекаться со скрытыми трубами или кабелями. Перенос отверстия, изменение шага крепежа либо разворот профиля допустимы только тогда, когда это предусмотрено документацией.

На разметке различают три линии: внутреннюю кромку чаши, монтажную ось ограждения и внешний край поддона. Это позволяет увидеть запас с обеих сторон профиля и проверить, сохраняется ли он по всему контуру.

Выпуск поддона и канализационная точка на плане 90×90

На габаритном чертеже поддона находят координаты центра выпуска относительно тех же сторон, от которых размечался контур чаши. Затем точку переносят на план помещения и сопоставляют с существующим канализационным подключением.

Кроме центра отверстия, проверяют зону, которую занимает совместимый сифон. Ее определяют по габаритам конкретного изделия и способу соединения. Учитывают корпус, выпускной участок и пространство, необходимое для сборки. Так выявляют возможное столкновение сифона с опорой поддона, трубой, стеной или выступом пола.

Положение слива проверяют вместе с каркасом. Под чашей находятся штатные опоры и элементы жесткости, поэтому трасса до канализационной точки должна размещаться без изменения предусмотренной схемы опирания.

До окончательной установки определяют порядок подключения и последующего доступа к соединению. Если модель предусматривает съемный экран, ревизионный доступ или определенную очередность подключения, это отражают на плане и сохраняют после отделки.

Если ради размещения сифона чашу приходится сдвигать, положение фасада, пристенных профилей и стекла на борту проверяют заново.

Контрольная сборка контура до сверления профилей

После обмера поддон выставляют в проектное положение по инструкции производителя. Если конструкция имеет каркас и регулируемые ножки, используют штатную схему сборки и регулировки. Затем еще раз проверяют контур, положение выпуска и линии ограждения.

Детали ограждения раскладывают и сопоставляют их маркировку со сборочной схемой. Левый и правый профиль, направляющие, соединители и уплотнители могут быть внешне похожи, но занимать разные позиции. Контроль по маркировке помогает не принять неверно расположенную деталь за несовместимость комплекта.

Профили предварительно выставляют по монтажным линиям без необратимой фиксации, насколько это допускает официальная очередность сборки. Проверяют, попадают ли нижние элементы на плоскую площадку борта, прилегают ли пристенные части к поверхности и сходятся ли соединения над заданными точками фасада. Положение оценивают по всему контуру.

Ход дверей до окончательной фиксации проверяют только в той последовательности и степени сборки, которые прямо допускает инструкция конкретного ограждения. Если такая проверка предусмотрена, оценивают положение створок, роликов, направляющих и уплотнителей в соответствии со схемой.

Финальное решение принимают по совокупности проверок:

1. фактический поддон помещается в размеченный угол с предусмотренными для модели зазорами;
2. его опоры и сливной узел занимают допустимые зоны;
3. форма фасада совпадает с контуром ограждения;
4. монтажные оси проходят по подходящим площадкам борта;
5. отклонения стен укладываются в заявленный диапазон регулировки профилей;
6. двери и уплотнители занимают положения, показанные в схеме сборки;
7. материал основания, крепеж и места сверления проверены с учетом скрытых коммуникаций.

Если хотя бы один пункт не подтверждается чертежами и допустимой инструкцией контрольной сборкой, сначала уточняют совместимость конкретных моделей или корректируют комплект. Только после этого фиксируют профили и выполняют окончательное подключение.
