DVB-T2 приставка пишет «Нет сигнала»: антенна, кабель или тюнер

DVB-T2 приставка показывает «Нет сигнала»: антенна, кабель или тюнер

Надпись «Нет сигнала» сама по себе не доказывает поломку DVB-T2 приставки. Изображение проходит по цепочке: эфирный сигнал принимает антенна, кабель передаёт его на антенный вход приставки, тюнер обрабатывает выбранную частоту, а затем приставка отправляет картинку на телевизор. Сбой на любом участке может выглядеть одинаково, поэтому сначала важно понять, какое устройство сформировало сообщение, а затем последовательно сравнить наблюдаемые признаки.

Кто вывел «Нет сигнала»: интерфейс телевизора или меню приставки

Первое различие — источник самой надписи. Если телевизор не получает изображение по HDMI, сообщение обычно относится к выбранному видеовходу. Причиной может быть другой активный вход телевизора, отсутствие выходного сигнала приставки или нарушение соединения между устройствами. При этом состояние антенны ещё неизвестно: эфирный сигнал мог сохраниться, но телевизор его не показывает, потому что не видит приставку.

Сравните оформление надписи с меню телевизора и приставки: шрифт, цвет, фон, расположение значков и подсказок. Затем вызовите системное меню приставки её пультом. Если оно появляется поверх сообщения или вместо него, HDMI-тракт работает, а искать потерю следует между антенной и тюнером. Если меню не появляется, но телевизор открывает собственные настройки, сначала проверьте выбранный источник изображения.

В списке входов должен быть выбран именно тот HDMI-разъём, к которому подключена приставка. Номер входа имеет значение: кабель, установленный в HDMI 2, не появится при выборе HDMI 1. Если используется другой предусмотренный устройствами видеовыход, выбирать нужно соответствующий ему источник. Такая проверка отделяет отсутствие эфирного приёма от отсутствия изображения между приставкой и телевизором.

• Видно меню приставки: телевизор принимает её изображение; сообщение об отсутствии сигнала, вероятнее всего, относится к эфирному входу.
• Видно только меню телевизора: нужно проверить выбранный вход и соединение с приставкой.
• Изображение появляется при смене входа: проблема находилась после приставки, а не в антенном тракте.

Уровень высокий, качество нулевое: что показывают две шкалы DVB-T2

Когда меню приставки доступно, полезнее одной надписи становятся шкалы уровня и качества. Они описывают разные стороны приёма и не должны восприниматься как два одинаковых процента. Уровень отражает присутствие сигнала на выбранной частоте в интерпретации конкретного приёмника. Качество показывает, может ли приставка устойчиво распознать цифровой поток и сформировать изображение.

Высокий уровень при нулевом или резко меняющемся качестве не подтверждает исправность всей линии. Приставка может регистрировать сигнал на входе, но не получать пригодный для декодирования поток. Обратный вывод тоже неверен: небольшое число на одной модели нельзя автоматически считать признаком неисправности. Шкалы не являются универсальным измерительным прибором, а их отображение зависит от аппаратной части и программного обеспечения приставки.

Показания нужно сопоставлять внутри одного устройства и на одной частоте: сначала во время нормального показа, затем в момент рассыпания картинки или исчезновения каналов. Полезно записывать обе шкалы одновременно. Если уровень почти не меняется, а качество проваливается вместе с изображением, наблюдение указывает на нестабильное распознавание цифрового сигнала, но ещё не на конкретную деталь.

Проверку повторяют для каждого доступного мультиплекса. Разные группы каналов передаются на разных частотах, поэтому значения могут различаться. Проценты двух приставок напрямую не сравнивают: важнее, находят ли они одни и те же мультиплексы и сохраняют ли устойчивое изображение в одинаковых условиях.

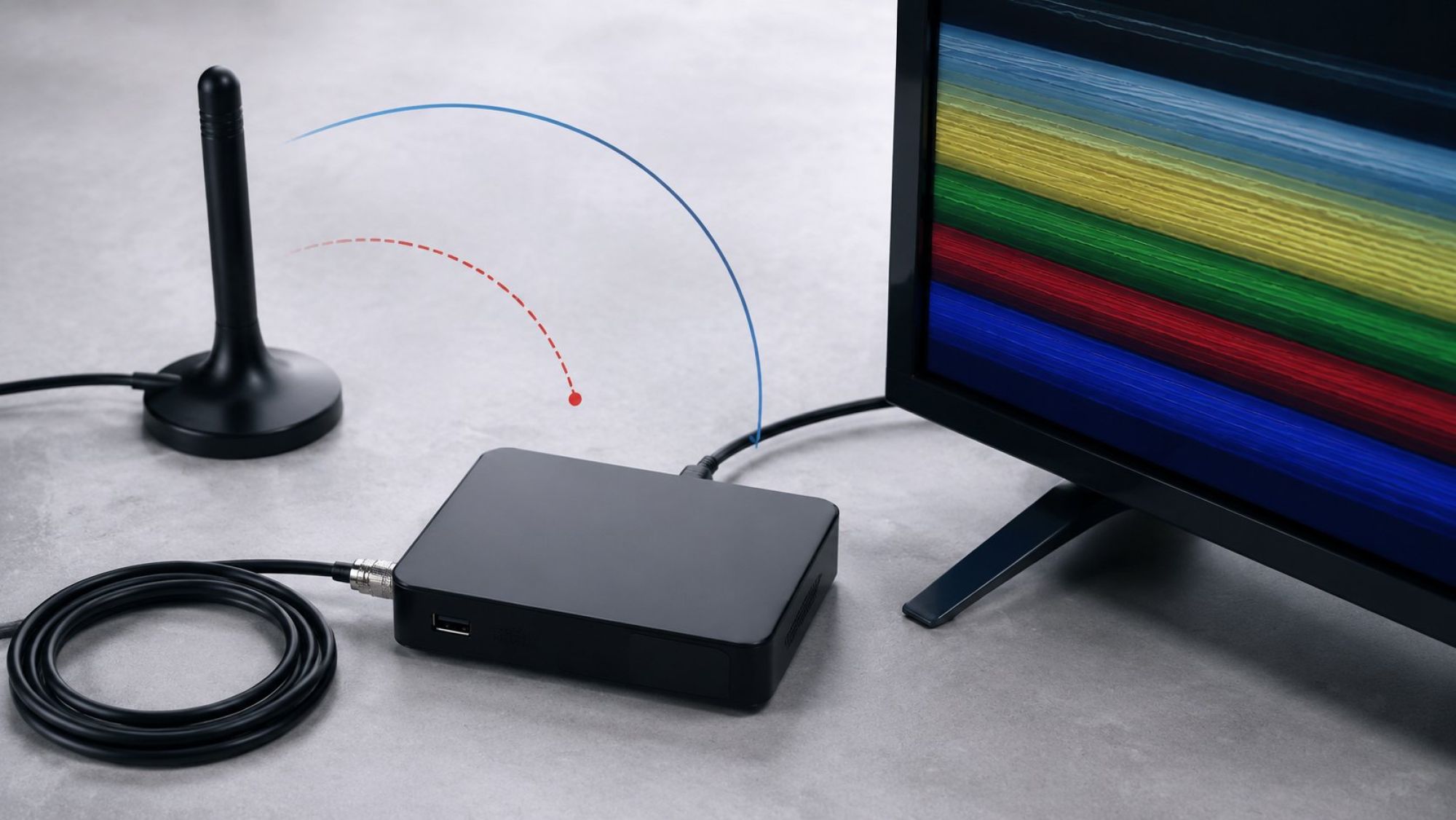

Пропал один мультиплекс: частота вещания, антенна и поиск каналов

Если исчезли не все программы, а определённая группа, это важный диагностический признак. Каналы цифрового эфирного телевидения объединены в мультиплексы, и каждый мультиплекс принимается на своей частоте. Поэтому потеря одной группы не равна полному отказу тюнера: приставка уже показывает, что способна принимать другую частоту.

Сначала сопоставляют состав пропавших каналов. Если они относятся к одному мультиплексу, в меню ручного поиска выбирают его актуальную частоту для конкретного региона и смотрят шкалы, не сохраняя изменения без необходимости. Частоту нельзя переносить из инструкции для другого города: её проверяют по официальным данным оператора эфирного вещания для места приёма.

Ручной и автоматический поиск решают разные задачи. Ручной режим позволяет наблюдать одну известную частоту и понять, обнаруживает ли её приставка. Автоматический поиск последовательно просматривает доступный диапазон и формирует новый список каналов. Он может обновить список после изменения параметров вещания, но не восстанавливает повреждённый кабель, разъём или тюнер.

Если на частоте одного мультиплекса качество отсутствует, а другой принимается устойчиво, сравнивают условия именно для этих частот: положение антенны, состояние линии и показания приставки. Удалять рабочий список каналов до такой проверки не стоит: иначе исчезнет удобная точка сравнения между принимаемым и пропавшим мультиплексами.

• Пропали каналы из разных групп: картина не сводится к одной частоте, поэтому проверяют весь тракт.
• Пропала одна группа: проверяют её состав, региональную частоту и шкалы ручного поиска.
• Частота обнаруживается, но показ нестабилен: фиксируют изменение качества и продолжают проверку линии.

Картинка рассыпается в определённое время: нестабильность тракта и помехи

Периодическое рассыпание изображения отличается от постоянного обрыва. Чтобы локализовать его, записывают время сбоя, затронутые мультиплексы, значения уровня и качества, а также состояние погоды. Эти наблюдения помогают выявить повторяемость, но ни время, ни дождь, ни мороз сами по себе не доказывают причину.

Сравнение проводят в двух состояниях: когда каналы показывают нормально и когда изображение распадается или замирает. Если сбой совпадает с падением качества на всех мультиплексах, проверяют общий для них участок — антенну, кабель, соединение и вход приставки. Если меняется только одна частота, результат рассматривают отдельно, не объявляя неисправным весь тюнер.

Отдельно отмечают, связано ли ухудшение с включением расположенных рядом устройств. Проверка должна быть повторяемой: устройство включают и выключают, не меняя положение антенны, кабеля и приставки, а затем сопоставляют шкалы. Одного совпадения недостаточно, чтобы назвать соседнюю технику источником помех.

Перед выводом об аппаратном дефекте проверяют официальные уведомления вещателя о профилактических работах для региона и времени наблюдения. Такая проверка особенно важна, если одновременно пропал одинаковый набор каналов на нескольких приёмниках. Сообщение о работах объясняет временную недоступность вещания, но не состояние домашнего кабеля; отсутствие сообщения, в свою очередь, не доказывает поломку приставки.

Сигнал меняется при движении кабеля: штекер, оплётка и антенный вход

Если изображение появляется, исчезает или рассыпается при лёгком перемещении доступного участка антенного кабеля, внимание переносится на механическое соединение. Перед осмотром телевизор, приставку и питание активного антенного оборудования отключают. Корпус приставки не вскрывают, а работы с наружной антенной и на высоте не выполняют.

Осматривают доступный кабель, штекер и место его входа в приставку. Видимые перегибы, повреждение оболочки, неплотная посадка штекера или выступающие элементы оплётки требуют проверки соединения. При этом нельзя по одному внешнему признаку решить, находится дефект в кабеле или внутри антенного гнезда.

Разграничить эти варианты помогает контролируемая замена. На ту же приставку подключают заведомо исправный кабель от той же рабочей точки. Если зависимость от движения исчезла, подозрение остаётся на снятом кабеле или его штекере. Если реакция сохраняется именно при воздействии на гнездо приставки, возможна нестабильность антенного входа.

Люфт оценивают без усилия и без разборки корпуса. Поворачивать гнездо, прижимать штекер посторонними предметами или продолжать пользоваться соединением в положении, где картинка случайно появляется, не следует. Разъём на плате и наружный штекер могут давать похожий симптом, а различить их окончательно позволяет проверка с исправным кабелем и измерение сигнала.

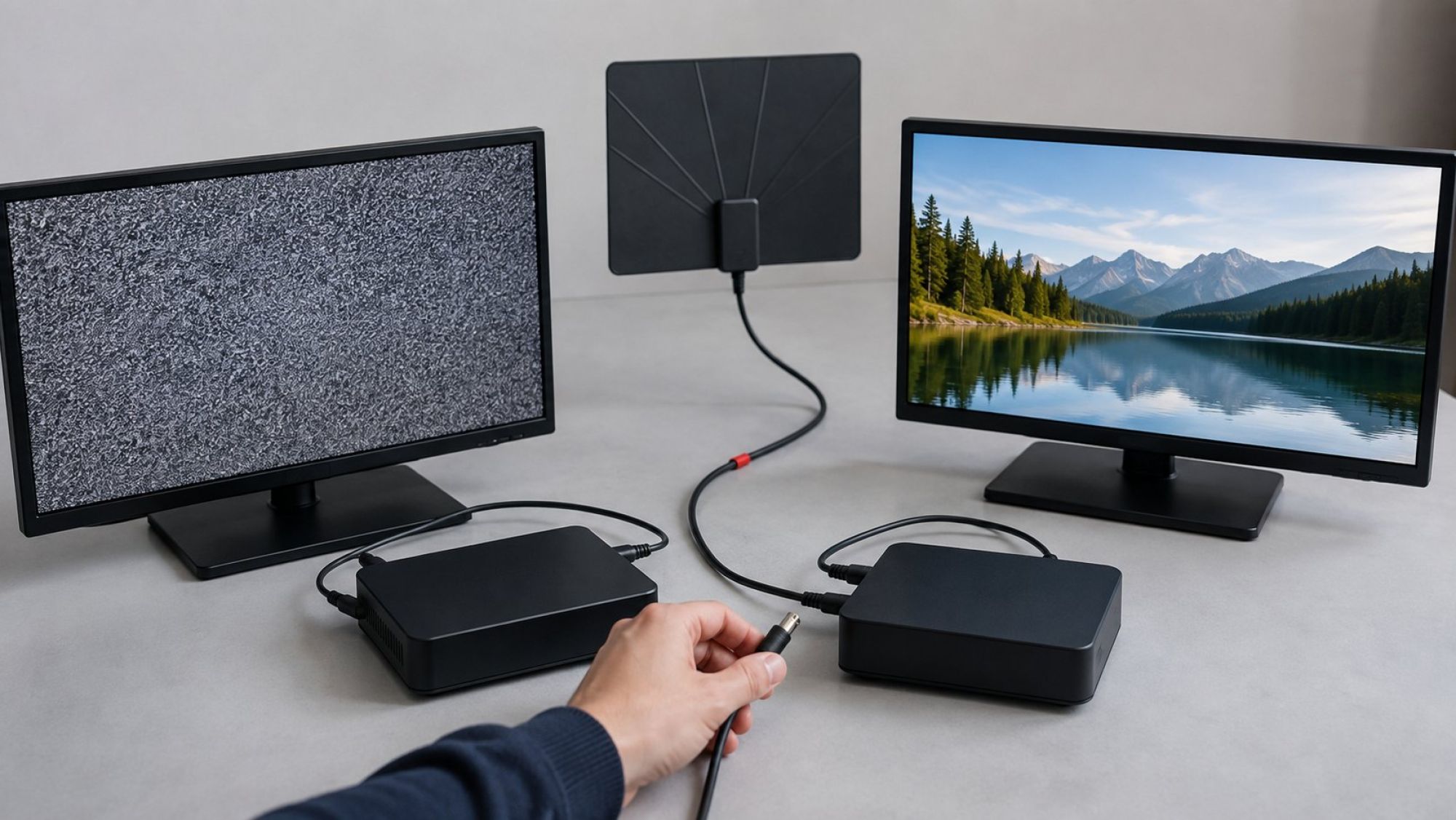

Одна антенна, две приставки: сравнительный тест без перенастройки тракта

Сравнение двух приёмников полезно только при одинаковых условиях. Вторую приставку подключают к той же точке антенной линии тем же кабелем, не поворачивая антенну и не меняя разветвители или другие элементы тракта. Иначе одновременно изменятся несколько переменных, и результат перестанет указывать на конкретный участок.

Для обеих приставок записывают найденные мультиплексы, устойчивость изображения и реакцию шкал на соответствующих частотах. Если обе теряют одну и ту же группу каналов или одинаково реагируют на движение кабеля, общий внешний тракт выглядит более вероятным направлением дальнейшей проверки. Если одна стабильно принимает все доступные мультиплексы, а другая на той же линии не обнаруживает их или постоянно теряет качество, различие связано с самими приёмниками или их настройками.

До сравнения проверяют официальные характеристики моделей: обе должны поддерживать DVB-T2 и параметры принимаемого вещания. Разный результат не всегда означает поломку, поскольку чувствительность, алгоритмы шкал и программное обеспечение моделей могут отличаться. Поэтому сравнивают не одинаковые цифры процентов, а практический результат на каждой частоте.

1. Зафиксировать исходную точку подключения и используемый кабель.
2. Проверить на первой приставке состав найденных мультиплексов и стабильность изображения.
3. Подключить вторую приставку без изменения антенной линии.
4. Сопоставить результат на тех же частотах и при тех же условиях.

Признаки сбоя антенного входа или DVB-T2 тюнера

Основание проверять приставку появляется не из одной надписи, а из совокупности результатов. Значимым признаком будет отсутствие реакции шкал на заведомо рабочей антенной линии, если второй совместимый приёмник на том же кабеле находит мультиплексы и устойчиво показывает каналы. Перед аппаратным выводом также исключают различия настроек и поддерживаемых параметров.

Нестабильность, возникающая при лёгком воздействии на антенный разъём с исправным штекером и кабелем, указывает на необходимость проверки входного соединения приставки. Но внешнее наблюдение не показывает, повреждено ли само гнездо, его соединение с платой или следующий участок приёмного тракта. Для разграничения нужен осмотр без нагрузки на разъём и стендовая диагностика.

Сбой тюнера предполагают, когда приставка не обнаруживает сигнал на проверенной линии, не реагирует на переключение известных частот либо заметно расходится со второй совместимой приставкой в одинаковых условиях. Низкое значение одной шкалы не является достаточным доказательством. Вывод подтверждают измерением сигнала сертифицированным прибором на входе и проверкой приставки на стенде.

Такая последовательность сохраняет карту тракта: сначала отделяется HDMI-вход телевизора, затем сравниваются мультиплексы и шкалы, проверяются кабель и штекер, после чего выполняется тест вторым приёмником. Если внешний тракт подтверждён как рабочий, ремонт ТВ-приставок начинается с диагностики антенного входа и DVB-T2 тюнера, а не с предположения по надписи на экране.
