Двигатель после перемотки: как оценить запуск, ток, нагрев и вибрацию

Исправный запуск еще не доказывает качество ремонта. Двигатель может выйти на рабочую скорость, но при этом медленно разгоняться, потреблять несимметричный ток, быстро нагреваться или передавать на механизм новую вибрацию. Поэтому результат оценивают не по одному впечатлению, а по совокупности наблюдений и измерений.

Проверка должна идти от исходного состояния к работе под штатной нагрузкой. Сначала фиксируют условия пуска, затем сравнивают токи фаз, отслеживают температуру в выбранных точках и измеряют вибрацию. Важно записывать не только полученные значения, но и момент измерения, нагрузку, напряжение питания и состояние привода. Без этого два внешне одинаковых результата могут означать разные процессы.

Перемотка двигателей восстанавливает электрическую часть машины, однако после ремонта на поведение привода также влияют сборка, установка и подключенный механизм. Диагностическая развилка строится так: наблюдаемый сигнал связывают с измерением, проверяют условия его появления и только затем выбирают дальнейшие действия по документации конкретной установки.

Первый запуск: время разгона, направление вращения и посторонний звук

До включения полезно собрать данные, с которыми можно сравнить результат: паспорт двигателя и приводимого механизма, прежнее направление вращения, обычное время выхода на рабочий режим, характерный звук, прежнюю вибрацию и условия нагрузки. Если до ремонта параметры не записывались, отправной точкой становятся паспортные сведения, рекомендации изготовителя и приемочный протокол ремонтной организации.

Разгон штатный. Двигатель уверенно набирает скорость, механизм движется в нужном направлении, звук остается ровным, а защита не срабатывает. Это позволяет перейти к контролю токов и температуры, но еще не дает окончательной оценки ремонта: часть отклонений проявляется только после прогрева или приложения нагрузки.

Разгон затянут. Сам по себе этот признак не указывает на дефект обмотки. Время разгона зависит от питающего напряжения, момента сопротивления механизма, инерции привода и способа пуска. Если двигатель испытывают уже соединенным с насосом, вентилятором, редуктором или другой машиной, необходимо учитывать фактическую нагрузку. Поэтому вместе со временем разгона фиксируют напряжение, режим подключения и состояние механизма.

Направление вращения изменилось. Возможность продолжения испытания определяют с учетом схемы и документации установки, особенно если обратное движение способно повлиять на привод или технологический процесс. Порядок проверки и коррекции подключения выбирает ответственный специалист по схеме конкретного оборудования.

Появился новый звук. По тембру нельзя достоверно определить поврежденный узел. В протоколе отмечают характер звука, момент появления, режим нагрузки, частоту повторения и изменение после прогрева. Полезна запись звука, которую можно передать ремонтной организации вместе с результатами измерений.

Если слышен явный механический контакт вращающихся и неподвижных частей, испытание целесообразно остановить до оценки специалистом. При других изменениях звука дальнейшие действия выбирают по инструкции установки и программе испытаний. Повторные включения без изменения условий редко добавляют полезные данные: важнее сопоставить запись звука с токами, напряжением, температурой и вибрацией.

Токи фаз и холостой ход: что показывает электрическая несимметрия

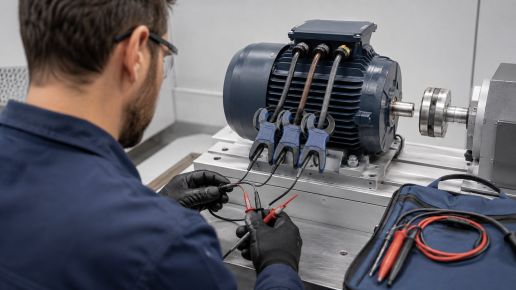

Для трехфазного двигателя важны не только абсолютные значения тока, но и их соотношение. Токи сравнивают при одновременно зафиксированных линейных напряжениях и одном состоянии нагрузки. Если напряжения или нагрузка менялись между замерами, непосредственное сравнение теряет диагностическую ценность. Способ выполнения измерений определяют документация установки и квалификация назначенного персонала.

Токи близки между собой. Это подтверждает отсутствие явно выраженной фазной несимметрии в проверенном режиме, но не отменяет контроля паспортного тока, нагрева и механической нагрузки. Одинаково повышенные значения также нельзя автоматически признать нормой: вывод о допустимости делают только после сопоставления с паспортом двигателя, схемой подключения и условиями испытания.

Одна фаза отличается. Различие сопоставляют с линейными напряжениями, схемой подключения и протоколом электрических испытаний после ремонта. Электрическая несимметрия может быть связана с обмоткой или соединениями, но по одному рабочему замеру такой вывод не делают. Для обоснованной оценки нужны измерения сопротивлений обмоток, состояния изоляции и другие проверки, предусмотренные документацией конкретной машины.

Ток холостого хода и ток под нагрузкой отвечают на разные вопросы. Первый характеризует работу двигателя без рабочего сопротивления приводимого оборудования. Второй показывает поведение всей системы в реальном режиме. Если ток заметно изменяется после присоединения механизма, это изменение рассматривают вместе с фактической нагрузкой и состоянием привода. Если отклонение присутствует уже на холостом ходу, специалист сопоставляет его с параметрами двигателя, питанием, схемой соединения и результатами ремонта.

Повышенный ток способен сопровождать неверные параметры или повреждение обмотки, но сам по себе не подтверждает конкретную причину. Значение зависит и от питания, подключения, нагрузки и сопротивления вращению. Поэтому диагностическая запись должна содержать ток каждой фазы, соответствующие напряжения, режим нагрузки, время после запуска и сведения о соединении двигателя с механизмом.

Универсального предела для всех двигателей нет. Полученные значения сопоставляют с паспортом конкретной машины, документами изготовителя, протоколом ремонта и программой испытаний. Единичный замер без условий проведения показывает только состояние в один момент и не обосновывает вывод о допустимости продолжительной работы.

Нагрев корпуса во времени: локальная горячая зона или общий рост температуры

Оценка ладонью отвечает лишь на вопрос, кажется ли поверхность горячей. Она не показывает температуру обмотки и не позволяет надежно сравнить два запуска. Для наблюдения выбирают постоянные точки на корпусе и доступных наружных элементах, записывают исходную температуру и повторяют измерения через одинаковые интервалы одним способом. Одновременно отмечают окружающую температуру, нагрузку, токи и продолжительность работы.

Температура наружного корпуса и обмотки различается. Корпус отдает тепло окружающему воздуху, а наиболее нагретая часть обмотки может быть недоступна для прямого измерения. Поэтому наружное значение нельзя автоматически считать температурой изоляции. Если в двигателе предусмотрены встроенные датчики, их показания оценивают по документации изготовителя.

Постепенный равномерный рост. Такой график сам по себе не означает дефект: при работе двигатель выходит на тепловой режим. Вопрос состоит в том, стабилизируется ли температура в условиях заданной нагрузки и соответствует ли результат ограничениям конкретной машины. Допустимость определяют по паспорту двигателя, режиму работы, условиям охлаждения и документации изготовителя.

Быстрый локальный нагрев. Локальная горячая зона показывает место, где наружная температура отличается от соседних точек, но не называет причину. Ее положение, скорость нагрева и режим появления фиксируют в протоколе. Затем результат сопоставляют с токами, нагрузкой, общей температурной динамикой и конструкцией установки. Определять по одной горячей точке состояние подшипника, посадки, центровки или обмотки нельзя.

Общий рост вместе с током. Сочетание продолжающегося нагрева и изменения токов требует сравнения с допустимыми значениями для данного двигателя и режима. Повышение температуры корпуса статора может сопровождать межвитковое замыкание, однако подтверждение требует электрических измерений и проверки обмоток. До получения такой проверки не следует объявлять нагрев доказательством определенного дефекта.

Бесконтактное измерение удобно для наблюдения за динамикой, но результат зависит от поверхности, расстояния и выбранной точки. Контактный датчик также должен устанавливаться одинаково при каждом сравнении. Метод, места контроля и ограничения прибора фиксируют в протоколе, иначе различие показаний может отражать способ измерения, а не изменение состояния двигателя.

Вывод о допустимости температуры нельзя делать по общей справочной цифре, не связанной с машиной. Нужны ограничения изготовителя, сведения о классе изоляции и режиме работы, фактическая нагрузка, температура окружающей среды и результаты послеремонтных испытаний. При отсутствии этих данных протокол описывает динамику, но не устанавливает норму самостоятельно.

Вибрация после сборки: подшипники, центровка, муфта и баланс ротора

После ремонта вибрацию рассматривают как самостоятельный измеряемый параметр. Двигатель разбирают, собирают, устанавливают на основание и соединяют с приводом, поэтому для оценки важно точно описать конфигурацию испытания. Одного ощущения рукой недостаточно, чтобы определить источник или признать состояние допустимым.

Полезная диагностическая развилка — сравнить измерения до и после соединения с механизмом, если такой порядок прямо предусмотрен организацией, конструкцией установки и программой испытаний. Такое сравнение показывает, при каком состоянии системы меняется измеряемая вибрация, но само по себе не доказывает дефект подшипника, центровки, муфты или ротора.

Дисбаланс, несоосность и состояние подшипников относятся к возможным направлениям профессиональной проверки, однако разделять их только по звуку, направлению дрожания или месту наружного нагрева нельзя. Для вывода специалисту нужны сопоставимые измерения, сведения о частоте вращения, точках и направлениях контроля, состоянии креплений и конфигурации привода.

Ощущение рукой зависит от человека, точки касания и конструкции корпуса. Оно может помочь заметить резкое изменение, но не дает значения, которое можно сопоставить с паспортом или повторным запуском. Для сравнения нужны измерительный прибор, одинаковые точки, одинаковый режим работы и запись направления измерения. Критерии оценки выбирают по документации конкретного двигателя и установки.

Если вибрация заметно меняется, в протоколе указывают, произошло ли это сразу после запуска, после прогрева, при подключении нагрузки или после соединения с механизмом. Отдельно отмечают состояние основания и креплений, не приписывая им причинную роль без проверки. Запись измерений и видео работы оборудования помогают ремонтной организации воспроизвести последовательность событий.

При быстром усилении вибрации, ударах, смещении оборудования или явном контакте деталей осторожным решением будет приостановить испытание и передать результаты ответственному специалисту. Этот перечень не является универсальным или исчерпывающим: порядок остановки, отключения и повторного пуска определяют инструкция установки и действующие на объекте процедуры.

Запах пропиточного состава и состояние изоляции: как не спутать сушку с перегревом

После ремонта запах часто воспринимают как самостоятельный диагностический признак, но его значение неоднозначно. Пропиточный материал закрепляет обмотку, защищает изоляцию от воздействия среды и улучшает передачу тепла от проводников. Для оценки нужны точное наименование состава, его паспорт, примененная технология пропитки и документированный режим сушки или полимеризации.

Остаточный запах нельзя заранее объявить ни допустимым, ни аварийным. Его сопоставляют с технологией конкретного материала и с другими параметрами двигателя. Если токи стабильны, температура развивается предсказуемо, а документация состава допускает соответствующее состояние после обработки, ответственное лицо может рассмотреть дальнейшее наблюдение в рамках программы испытаний. Без сведений о материале объяснять запах только последствиями пропитки нельзя.

Если запах усиливается одновременно с быстрым нагревом, ростом тока, дымом или изменением доступных наружных элементов, испытание целесообразно приостановить и оценить результаты по документации установки. Не следует продолжать запуск только ради определения источника по интенсивности запаха. Состояние внутренних элементов устанавливают предусмотренными для двигателя методами осмотра и электрических испытаний.

Термическое повреждение подтверждают не запахом, а совокупностью данных: температурой и ее динамикой, токами, результатами проверки изоляции, состоянием обмотки и документами о технологии ремонта. Точно так же отсутствие запаха не доказывает, что электрическая часть исправна. Этот сигнал полезен только как отметка в общей хронологии запуска.

При обращении в ремонтную организацию важно указать, когда запах появился, менялся ли после прогрева, сопровождался ли нагревом, изменением токов, шумом или срабатыванием защиты. Такая запись информативнее субъективных формулировок и позволяет сопоставить наблюдение с примененным пропиточным составом.

Остановка, повторное испытание или работа под наблюдением: развилка по совокупности признаков

Остановка для оценки. При дыме, искрении, явном механическом контакте, резких ударах, быстром нарастании вибрации, срабатывании защиты, заторможенном роторе или сочетании растущего тока с быстрым нагревом осторожным решением будет прекратить испытание. Аналогично оценивают ситуацию, когда направление вращения способно повлиять на механизм. Этот список не заменяет инструкцию и не является нормативно исчерпывающим. Решение, порядок отключения и условия возможного повторного пуска определяют документация установки и ответственное за эксплуатацию лицо.

Повторное испытание. Его рассматривают, когда первоначальный результат нельзя интерпретировать из-за неизвестной нагрузки, неполной записи напряжений, разных точек измерения или отсутствия данных холостого хода. Условия заранее задают по паспорту, документации изготовителя и программе испытаний. Возможность повторения после появления выраженного отклонения оценивает ответственный специалист.

Работа под наблюдением. Самостоятельно признавать такой режим допустимым по внешнему впечатлению нельзя. Он возможен только тогда, когда предусмотрен документацией конкретной установки и разрешен ответственным за эксплуатацию лицом после оценки запуска, направления вращения, токов, температурной динамики, вибрации и работы защиты. Продолжительность, нагрузку, контролируемые параметры и основания для остановки задают заранее.

Для повторной диагностики ремонтной организации передают паспортные данные двигателя и механизма, схему питания, режим нагрузки, время разгона, фазные токи и линейные напряжения, температуру окружающей среды, точки и время температурных измерений, значения вибрации, описание и запись звука, сведения о срабатывании защиты и момент появления запаха. Полезны также протокол послеремонтных испытаний и данные о примененном пропиточном материале.

Единичное измерение нельзя подменять протоколом. Протокол связывает каждое значение с режимом, прибором, точкой контроля, временем и пределом, установленным для конкретной машины. Именно эта связь позволяет отличить нормальный выход на рабочее состояние от отклонения, которое требует дополнительной проверки.

Итоговая логика проста: разгон ведет к проверке токов; токи оценивают вместе с напряжением и нагрузкой; нагрев рассматривают как график по времени и точкам; вибрацию сравнивают в одинаковых режимах; запах сопоставляют с технологией пропитки и измеряемыми признаками. Вывод о допустимости эксплуатации принимают по паспорту двигателя, протоколу ремонта, документации изготовителя и программе испытаний, а не по одному факту успешного запуска.
