Экран для акриловой ванны: как совместить борт, каркас и доступ к сливу

Экран под ванной находится сразу в нескольких зонах ответственности. Снаружи он формирует фасад, сверху должен согласоваться с бортом чаши, изнутри — не конфликтовать с опорным каркасом и обвязкой. При этом человеку должно быть удобно подходить к ванне, а соединения сифона должны оставаться доступными для осмотра и обслуживания.

Поэтому совпадение номинальной длины ванны и экрана еще не означает совместимость. Один и тот же фасад может подойти к прямой чаше и оказаться бесполезным рядом с закругленным бортом. Раздвижные створки могут свободно двигаться на витрине, но после монтажа упереться направляющей в поперечину каркаса. Красиво облицованное основание может полностью скрыть сифон — вместе с возможностью подтянуть соединение или заменить уплотнение.

Установка акриловой ванны создает исходную геометрию, к которой затем подбирают экран. Оценивать нужно всю систему: контур борта, высоту фасада, положение опор, расположение сливного узла, способ открывания и свойства панели во влажной зоне.

Съемная панель, раздвижные створки и облицовка: три разных сценария доступа

Способ открывания определяет не только удобство хранения под ванной, но и объем пространства, который можно освободить перед сифоном. У трех основных конструкций принципиально разная ремонтопригодность.

Полное снятие панели

Цельная съемная панель закрывает фасад одним элементом и при необходимости убирается целиком. Ее могут удерживать защелки, магниты, пружинные элементы или крепления на опорной раме. Преимущество такого решения — широкий доступ под чашу после демонтажа. Можно увидеть не только сифон, но и проход труб, состояние соединений и пространство рядом с каркасом.

Однако для снятия требуется свободная траектория. Панель приходится выводить из креплений, наклонять или смещать вперед. Если рядом стоит тумба, сантехника или высокий порог, формально съемный экран может оказаться практически неразборным. До покупки важно воспроизвести движение панели в реальном помещении, а не просто проверить наличие крепежа.

Локальный доступ через створки

Раздвижная система не требует освобождать весь фасад: створки перемещаются по направляющим, открывая отдельный участок. Это удобно в тесном помещении, но ширина доступа зависит от взаимного перекрытия полотен и положения вертикальных деталей. Открытый сектор должен приходиться именно на обслуживаемый узел, а не на пустую часть пространства под чашей.

Следует проверить, можно ли через створки работать двумя руками, видеть соединение и вынуть деталь без демонтажа направляющей. Узкий проем напротив сифона выглядит правильным только до момента обслуживания. Если створки снимаются из пазов, для этого также нужен запас высоты и возможность приподнять полотно.

Стационарная облицовка с ревизионным люком

Плиточное основание становится частью отделки и не снимается как единая панель. Доступ обеспечивает отдельный ревизионный люк. Его нельзя размещать по принципу визуальной симметрии: положение задают сифоном, соединениями перелива и маршрутом труб. В открытом состоянии крышка не должна упираться в сантехнику, мебель или пол.

Стационарная конструкция оправдана только тогда, когда через люк реально доступны обслуживаемые детали. Наличие маленькой дверцы само по себе не решает задачу. Нужно заранее сопоставить проем с зоной работы, направлением открывания и возможностью извлечь элементы обвязки. Если этого сделать нельзя, локальная неисправность потребует разбирать облицовку.

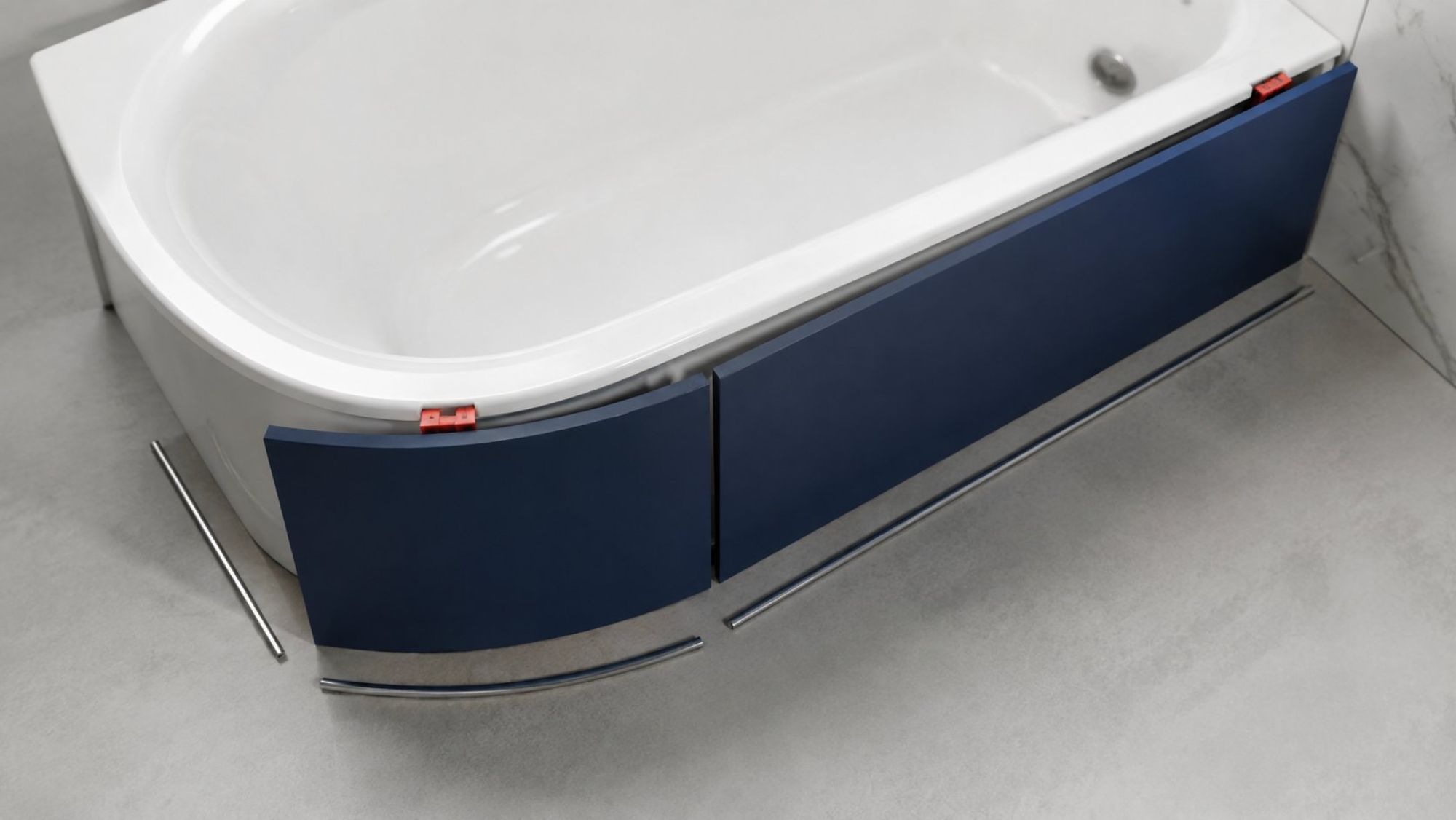

Прямой и радиусный борт: где возникает несовпадение панели с чашей

Фасад акриловой ванны не всегда представляет собой прямую линию между двумя торцами. Даже у прямоугольной чаши углы могут быть скруглены, а лицевая часть — слегка выгнута. У асимметричных и угловых ванн криволинейный контур выражен сильнее. Поэтому длина в паспорте описывает общий габарит изделия, но не обязательно геометрию линии установки экрана.

Длина по хорде и по контуру

Для прямого фасада достаточно проверить расстояние между крайними точками в плоскости панели. Для изогнутого борта появляются два разных замера. Хорда — прямое расстояние между концами фасада. Контур — путь вдоль его изгиба. Панель, рассчитанная на прямую хорду, не повторит более длинную кривую: в центре образуется зазор либо края окажутся смещены внутрь.

Замер выполняют на той высоте, где фактически пройдет верхняя кромка экрана. Контур борта выше и линия крепления ниже могут иметь разную форму. Полезно перенести проекцию края чаши на пол и сравнить ее с предполагаемой плоскостью фасада. Так становится видно, где панель должна изгибаться, а где может остаться прямой.

Радиус углов и криволинейный фасад

Совместимость радиусной панели определяется не одним словом «закругленная». Важны положение начала изгиба, его направление и форма обоих углов. Если кривые не совпадают, панель может прилегать в центре, но расходиться с бортом по краям. Попытка притянуть жесткий элемент крепежом создает напряжение в панели и не гарантирует ровного стыка.

Для сложной чаши надежнее сопоставлять шаблон фасада или габаритный чертеж ванны с чертежом штатного экрана. Если экран допускает подрезку или регулировку, в документации должны быть обозначены соответствующие зоны и пределы. Сам факт наличия регулируемых ножек обычно помогает изменить высоту, но не исправляет неподходящий радиус.

Что именно регулирует готовая панель

Регулировкой могут компенсироваться неровность пола, разница по высоте или небольшой запас по ширине внутри рамы. Эти возможности нельзя автоматически переносить на форму фасада. Перед выбором нужно разделить параметры: высота, длина, глубина установки и кривизна. Если производитель приводит диапазон, его сверяют с фактическим монтажным размером, а не только с обозначением ванны.

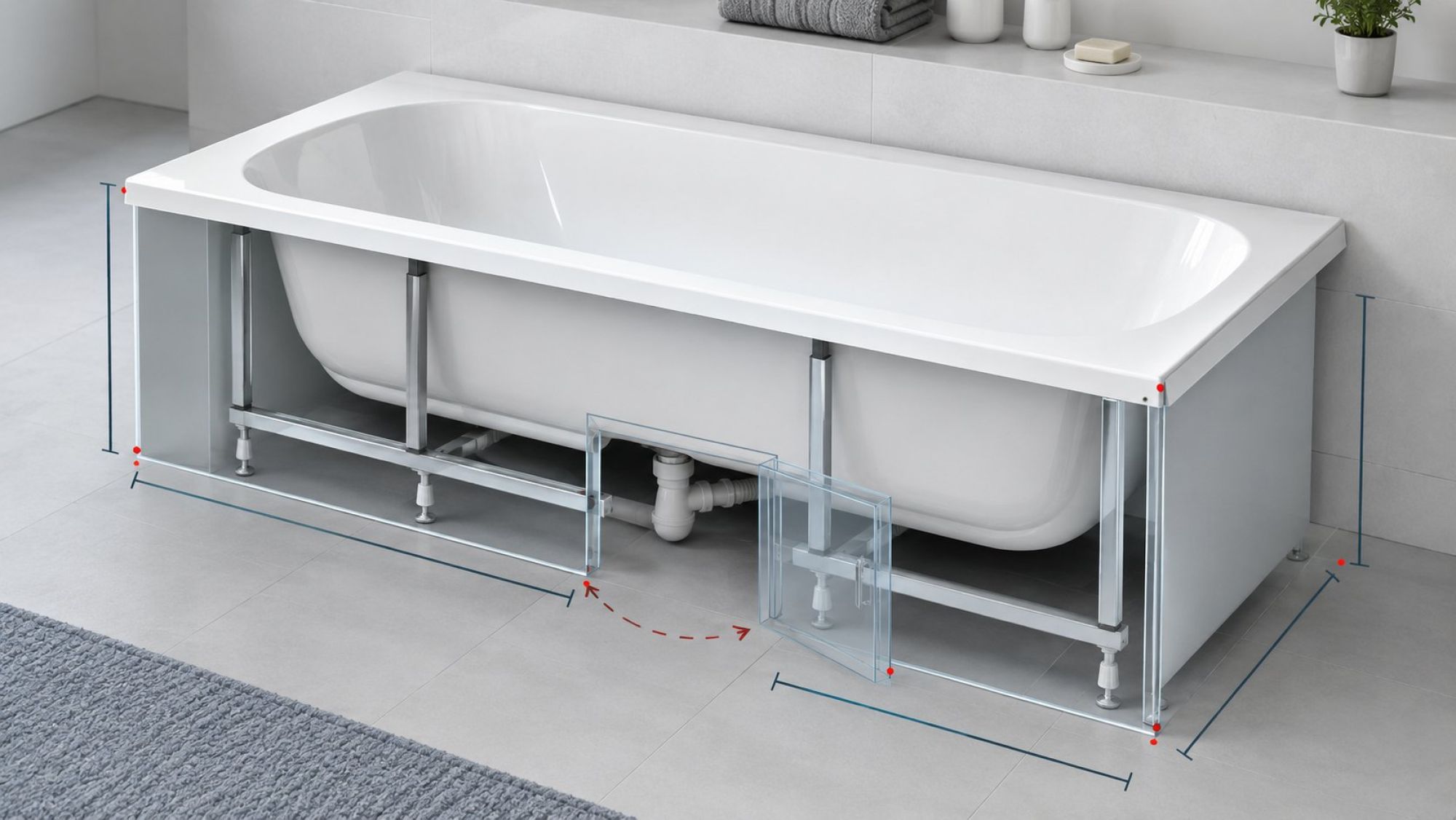

Каркас под чашей: стойки, поперечины и свободная плоскость фасада

Под акриловой чашей находится опорная система: ножки, вертикальные стойки, продольные и поперечные элементы. Их расположение важнее общего впечатления, что «места под ванной достаточно». Экран занимает конкретную плоскость, а створки и крепления движутся по конкретным траекториям.

Проекция стоек на линию фасада

Сначала определяют будущую линию лицевой поверхности, затем мысленно или с помощью отвеса проецируют на нее каждую стойку. Если опора выходит в эту плоскость, прямую панель нельзя поставить без смещения. При переносе экрана наружу меняется положение относительно борта и уменьшается ниша для стоп. При смещении внутрь панель может перестать перекрывать край чаши.

Вертикальная стойка способна оказаться и напротив рабочего проема. Тогда раздвижная створка откроется, но рука упрется в каркас. Особенно важно сопоставить стойки с положением сифона: между фасадом и соединением должен оставаться не только просвет для обзора, но и рабочий объем.

Конфликт направляющих с поперечинами

У раздвижного экрана верхняя и нижняя направляющие образуют жесткую рамку. Верхний профиль может пересечь поперечину под бортом, а нижний — попасть на ножку или крепление каркаса к полу. Конфликт нельзя оценить только по лицевой стороне: нужно знать глубину профиля и расположение его крепежных точек.

Если направляющую приходится выносить вперед, следует заново проверить прилегание к борту и доступ ног. Если ее предлагают закрепить на элементах ванны, допустимость такого решения сверяют со схемой конкретной чаши и экрана. Случайное сверление или нагрузка на декоративную кромку не должны становиться способом подгонки несовместимых деталей.

Свободное пространство для снятия панели

Съемному фасаду требуется место не только перед ванной. Некоторые панели сначала поднимают, освобождают нижний край, затем наклоняют на себя. Другие выводят из боковых фиксаторов горизонтальным смещением. Размер свободной зоны определяется именно этой последовательностью.

Проверку удобно проводить до окончательной фиксации соседней мебели и сантехники. Нужно убедиться, что панель можно вывести из креплений, удержать в руках и перенести, не царапая борт и пол. То же относится к съемным створкам: если для извлечения из направляющей их надо поднять, верхний профиль и край чаши не должны блокировать движение.

Ревизионный проем напротив сифона и соединений перелива

Обслуживание требуется не абстрактному пространству под ванной, а определенным точкам. Это корпус сифона, соединение выпуска с чашей, участки с накидными гайками и уплотнениями, а также элементы перелива и примыкающие трубы. Экран должен открывать путь к ним без разрушения отделки.

Положение сифона относительно фасада

До устройства экрана положение сливного узла переносят на фасадную плоскость. Важно отметить не только центр сифона, но и весь занимаемый им объем, направление отвода и точки соединений. Если сифон расположен ближе к торцу, центральный люк или средняя раздвижная секция могут не дать доступа.

Положение проверяют после окончательной установки чаши и обвязки. Предварительный замер по каталожному изображению не учитывает фактический разворот сифона и трассу трубы. Экран подбирают к уже понятной конфигурации либо заранее согласуют обе конструкции по монтажным чертежам.

Доступ к гайкам и уплотнениям

Через открытый проем человек должен видеть место соединения, подвести руку и инструмент, удержать соседнюю деталь, а затем вынуть демонтированный элемент. Если доступ возможен только кончиками пальцев или вслепую, проем расположен неудачно, даже когда сифон формально виден.

Следует учитывать глубину: соединение находится за плоскостью экрана, иногда — за стойкой каркаса. Чем дальше узел, тем сильнее края маленького проема ограничивают движение рук. Поэтому размер люка нельзя выбирать как универсальный. Его определяют по фактическому расположению арматуры, глубине установки и необходимой траектории демонтажа.

Размер и направление открывания люка

Габарит крышки и чистый проем — не всегда одно и то же: часть пространства занимает рамка, петля или механизм фиксации. Оценивать нужно свободное отверстие после открывания. Для распашной крышки дополнительно проверяют сектор движения. Она не должна блокироваться унитазом, тумбой, корзиной или выступом пола.

Съемная крышка не требует сектора поворота, но ее должно быть удобно подхватить и убрать. У скрытого люка под плитку учитывают массу облицовки и допустимую нагрузку на механизм по документации изготовителя. Разметку плитки согласуют с рабочим проемом, не уменьшая его ради красивого шва.

Ниша для стоп и нижний зазор: два параметра удобства у борта

Экран взаимодействует не только с оборудованием, но и с человеком. Если фасад стоит строго под внешним краем борта, стопы могут упираться в него при наклоне над ванной. Если панель сильно заглублена, подход становится удобнее, но сокращается пространство для каркаса, сифона и открывания створок.

Глубина подхода ног к чаше

Ниша образуется смещением нижней части фасада внутрь или устройством отступающего цоколя. Ее оценивают в реальном положении человека у ванны: во время уборки чаши, использования смесителя и ухода за ребенком. Универсальная глубина здесь некорректна, потому что на результат влияют высота борта, наклон фасада и особенности помещения.

Сначала находят минимально допустимую плоскость с учетом каркаса, затем проверяют удобство подхода. Нельзя вырезать нишу там, где за ней находится опора или нижняя направляющая. У раздвижной системы цоколь также не должен перекрывать снятие полотен и очистку пазов.

Цоколь и уборка пола

Отступающий цоколь позволяет приблизить стопы к чаше, но создает дополнительный внутренний угол у пола. Чем сложнее рельеф основания, тем труднее провести вдоль него насадку для уборки и удалить влагу из углов. Гладкая непрерывная линия проще в уходе, однако может быть менее удобной при близком подходе.

Нижнюю часть рассматривают вместе с покрытием пола и стыками. Торцы панели не должны регулярно находиться в воде после уборки. Если конструкция опирается на регулируемые ножки, доступ к ним не должен исчезать до завершения выравнивания.

Нижний зазор и защита пространства под ванной

Зазор облегчает уборку у кромки и помогает увидеть воду, появившуюся под ванной, но одновременно оставляет путь пыли и брызгам. Глухое примыкание лучше скрывает внутреннее пространство, зато требует аккуратного устройства нижнего стыка и продуманного ревизионного доступа.

Выбор зависит от конструкции конкретного экрана. Нельзя произвольно закрывать предусмотренный производителем просвет или, наоборот, поднимать панель выше рабочего диапазона опор. Сначала проверяют схему сборки, затем сопоставляют ее с задачами уборки и защитой зоны под чашей.

Пластик, МДФ и плиточное основание во влажной зоне

Материал влияет на массу фасада, способ крепления, реакцию на регулярное увлажнение и возможность демонтажа. Ни один вариант не является безусловно лучшим: один легче снять, другой дает жесткую облицованную поверхность, третий удобнее встроить в готовую раму.

Пластиковая панель

Пластик обычно имеет небольшую массу и не требует плиточного основания. Это снижает нагрузку на направляющие и упрощает снятие крупных элементов. При выборе важны жесткость полотна, устройство кромок и совместимость с профилем: тонкая панель может изгибаться, а неподходящая толщина — плохо удерживаться в пазу.

Влагостойкость самого полотна не отменяет проверки рамки, крепежа и стыков. Вода может задерживаться в нижней направляющей или попадать за экран через края. Возможность разобрать систему для очистки здесь не менее важна, чем поведение материала.

Панель из МДФ

Для МДФ критична защита поверхностей, торцов и технологических отверстий. Особенно уязвимы подрезанные кромки и места крепежа, если после подгонки они остались без предусмотренной обработки. Заявления о пригодности во влажном помещении нужно сверять с техническим паспортом конкретной панели, а не переносить на весь класс материалов.

Такая панель может быть тяжелее пластикового полотна, поэтому важны допустимая нагрузка на раму, петли или направляющие и надежность опор. При регулярном попадании воды состояние нижней кромки следует учитывать еще на этапе выбора конструкции и положения относительно пола.

Плиточное основание

Основание под плитку образует жесткий фасад и позволяет связать экран с отделкой помещения. Вместе с этим возрастает масса конструкции и усложняется демонтаж. Фактически съемным элементом остается только ревизионный люк, поэтому его положение и габарит определяют до облицовки.

Проверяют не только влагостойкость плитки, но и свойства основания, обработку стыков и допустимую нагрузку на люк. Кромки проема должны сохранять работоспособность после отделки. Если для доступа требуется снять несколько плиток или разрушить шов, экран нельзя считать обслуживаемым.

Совместимость экрана проверяется по шести размерам

Проверку удобно свести к размерной карте. Она объединяет внешний контур ванны, внутренние препятствия и движение открываемых элементов. Все замеры выполняют относительно одной понятной базы — пола, стены или размеченной плоскости фасада.

1. Длина фасада. Измеряют рабочее расстояние между крайними точками установки, а не только паспортную длину чаши. Для криволинейной поверхности отдельно различают хорду и путь по контуру.
2. Высота от пола. Сопоставляют расстояние до точки примыкания под бортом с диапазоном регулировки экрана. Пол проверяют в нескольких местах, поскольку разница по высоте влияет на положение рамы и нижней кромки.
3. Радиус и форма борта. Отмечают начало изгибов, форму углов и положение фасадной линии по высоте. Прямая регулируемая панель не становится радиусной за счет изменения ножек.
4. Положение стоек каркаса. На фасад переносят вертикальные опоры, поперечины и выступающие крепления. Проверяют, не занимают ли они место направляющих, защелок и рабочего проема.
5. Положение сифона. Фиксируют не только центр сливного узла, но и соединения, глубину их расположения и путь возможного извлечения. Эта зона задает положение створки или ревизионного люка.
6. Габарит открывания. Учитывают чистый проем, ход створок, сектор распашной крышки и пространство для снятия панели. Размер закрытого фасада ничего не говорит о том, насколько свободным будет доступ после открывания.

Результат проверки — не отдельное число, а наложение шести параметров. Экран подходит, когда совпадает с контуром чаши, помещается перед каркасом, открывается в доступном направлении и оставляет рабочий подход к сливному узлу. Монтажные размеры, диапазоны регулировки и допустимость подрезки следует подтверждать по документации конкретных ванны, каркаса, экрана и ревизионного люка.
