Экран моноблока не показывает изображение: диагностика матрицы и подсветки

Экран моноблока не показывает изображение: матрица, подсветка, шлейф или видеосистема

Черный экран, полосы и мерцание выглядят как одна проблема только на первый взгляд. Изображение проходит через несколько связанных узлов: графическая система формирует сигнал, соединение передает его дисплейному модулю, матрица создает картинку, а подсветка делает ее видимой. Поэтому дефект экрана нельзя автоматически приравнивать к повреждению матрицы.

Для первичного разделения сценариев важны четыре наблюдения: запускается ли сам моноблок, виден ли на экране хотя бы тусклый силуэт, возникает ли дефект до загрузки операционной системы и повторяется ли он на внешнем дисплее. Ремонт моноблоков в такой ситуации начинается с локализации неисправного участка, а не с заранее назначенной замены экрана.

Черный экран при работающих индикаторах и слышимой загрузке системы

Полностью темная панель еще не означает, что моноблок не включился. На продолжающуюся загрузку могут указывать системные звуки, активность сетевого индикатора и реакция клавиатуры. Например, после нажатия клавиши меняется соответствующий индикатор, слышно уведомление операционной системы или устройство появляется в сети. Эти признаки не определяют неисправную деталь, но помогают отделить проблему изображения от сценария, при котором система вообще не проходит запуск.

За одинаковым черным экраном скрываются разные состояния. В одном случае дисплейный модуль не получает сформированный видеосигнал. В другом сигнал поступает и матрица создает изображение, но оно остается невидимым из-за отсутствия подсветки. Возможен и третий вариант: встроенная панель не активирована выбранным режимом вывода, хотя графическая система продолжает работать.

• Нет признаков загрузки. Проверять только дисплейный тракт преждевременно: причина может находиться за его пределами.
• Система загружается, но панель полностью темная. В круг проверки входят видеосигнал, соединение дисплея, питание и управление подсветкой, а также сам дисплейный модуль.
• Экран кратковременно показывает логотип, а затем гаснет. Момент исчезновения картинки становится важнее самого признака черного экрана.

Один внешний симптом не позволяет сразу назначить замену матрицы. Даже результат подключения внешнего монитора следует оценивать с учетом возможностей конкретного моноблока: не каждый разъем является видеовыходом, а доступные режимы определяются моделью и ее руководством. Коды индикации также нельзя переносить с одной серии на другую — их расшифровку сверяют с официальной документацией устройства.

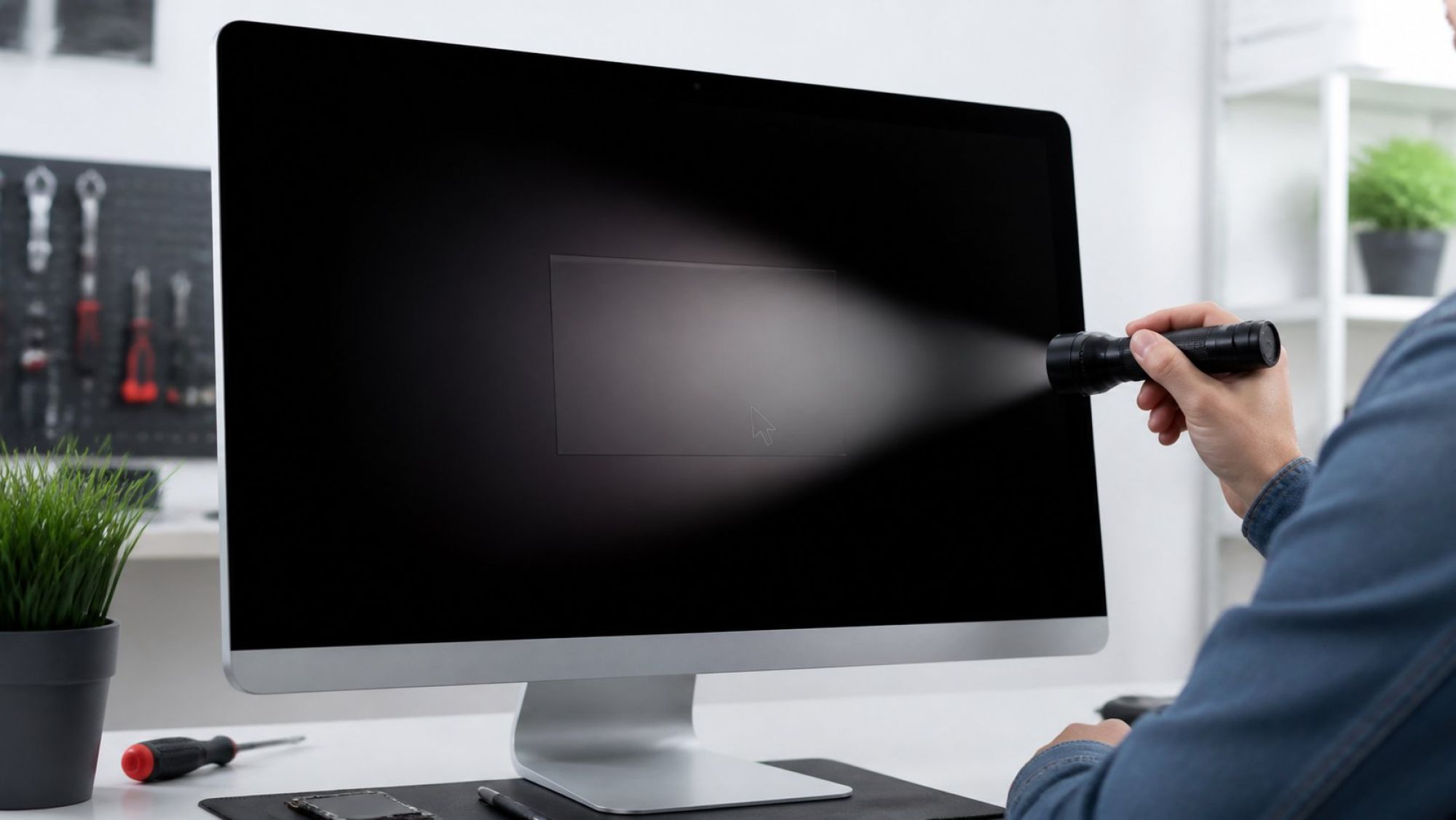

Тусклый силуэт изображения при освещении поверхности экрана

Если на темной панели различимы контуры окна, логотипа или курсора, это диагностически отличается от полного отсутствия картинки. Такой силуэт показывает, что матрица по меньшей мере способна формировать видимое содержимое. При этом он не подтверждает исправность панели целиком: у нее могут сохраняться дефекты строк, столбцов, управляющей электроники или соединения.

Чтобы изображение на LCD-панели было нормально видно, необходима подсветка. Ее работа зависит не только от светодиодных элементов, но и от питания и управляющих цепей. Поэтому формула «силуэт есть — нужно заменить подсветку» слишком категорична. Одинаковое проявление может быть связано с разными участками тракта, а их устройство зависит от примененной панели и конструкции конкретного моноблока.

Полезно сравнивать не единичный взгляд на экран, а устойчивые признаки:

• сохраняется ли силуэт с момента включения до появления рабочего стола;
• меняется ли содержимое при запуске программ или перемещении курсора;
• гаснет ли экран сразу либо после некоторого времени работы;
• зависит ли видимость от установленной яркости.

Такое наблюдение помогает подтвердить наличие формируемой картинки, но не заменяет проверку дисплейного модуля по сервисной документации. Вскрытие корпуса и измерения в цепях питания выполняет квалифицированный специалист на отключенном от электросети устройстве.

Вертикальные полосы, чернильные пятна и паутина после удара

Если дефект возник сразу после падения, удара или давления на экран, особенно важна его форма. Неподвижные черные или цветные пятна, расходящиеся линии, похожие на паутину, и устойчивые полосы могут указывать на повреждение внутренних слоев панели. Картинка иногда остается частично видимой, но зона дефекта не исчезает после перезапуска и не перемещается вместе с окнами операционной системы.

Целая наружная поверхность не исключает повреждения матрицы. Защитный слой и LCD-панель выполняют разные функции, а состав экранного узла различается у разных серий. В одном моноблоке панель может быть отдельной заменяемой деталью, в другом она конструктивно объединена с другими частями дисплейного модуля. Поэтому по внешнему виду нельзя обещать замену только одного слоя.

До разборки полезны фотографии, которые фиксируют не только сам рисунок повреждения:

• общий вид включенного экрана, чтобы было видно положение дефекта относительно рамки;
• крупный план пятен, полос или трещин без обрезания их границ;
• вид экрана при запуске, если дефект заметен уже на логотипе производителя;
• шильдик моноблока с моделью и аппаратной ревизией, если она обозначена снаружи.

Эти снимки помогают сопоставить конфигурацию устройства с каталогом деталей, но по фотографии изображения обычно нельзя определить точную маркировку установленной панели. В пределах одной модели могут применяться разные ревизии. Окончательную совместимость устанавливают по документации и обозначению самой детали после профессиональной разборки отключенного устройства.

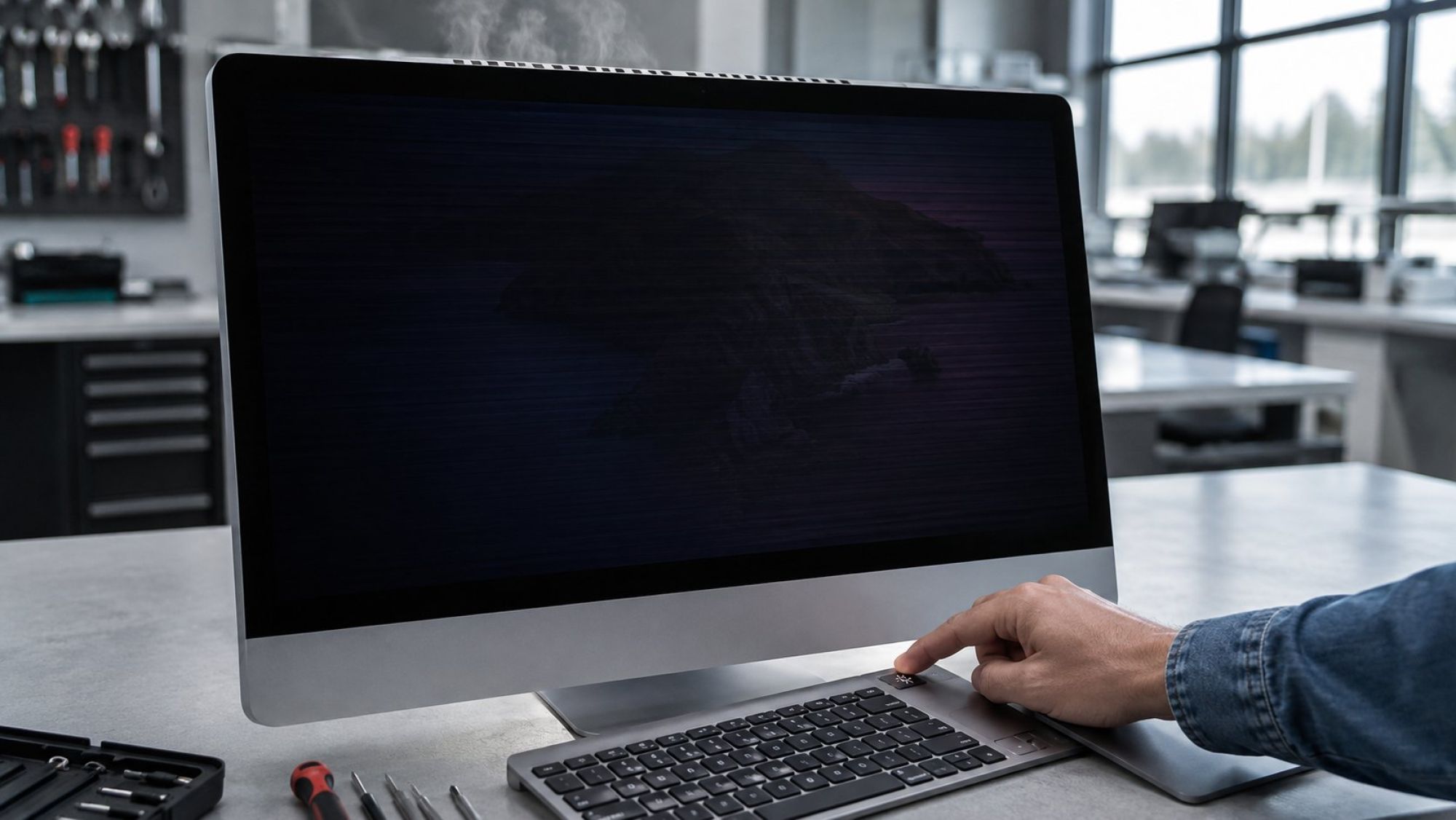

Мерцание и пропадание картинки после изменения яркости или прогрева

Периодический дефект информативен только вместе с условиями его появления. Если экран начинает мерцать после изменения яркости, круг проверки включает подсветку, ее питание и управление, но связь еще не доказывает неисправность конкретного элемента. Изменение яркости может совпадать с переходом энергосберегающего режима или программной настройкой дисплея.

Когда изображение пропадает после некоторого времени работы, фиксируют не просто факт прогрева, а последовательность событий. Важно, остается ли при этом тусклый силуэт, продолжаются ли системные звуки, восстанавливается ли картинка самостоятельно и повторяется ли дефект после следующего запуска. Нестабильное соединение дисплея, работа подсветки и управление яркостью способны давать похожую внешнюю картину, поэтому значение имеет повторяемость.

Короткий журнал наблюдений можно вести без вскрытия корпуса:

1. Записать установленный уровень яркости и момент включения моноблока.
2. Отметить, через какое время возникло мерцание или исчезло изображение.
3. Зафиксировать, было ли перед этим изменение яркости, режима питания или положения моноблока.
4. Проверить, осталась ли едва различимая картинка и работает ли система после затемнения панели.
5. Отметить продолжительность дефекта и условия, при которых изображение вернулось.

Если мерцание возникает только после загрузки системы, программное управление остается одной из проверяемых ветвей. Если то же поведение видно на стартовом логотипе, объяснить его одной настройкой операционной системы уже нельзя. Конкретные режимы яркости и энергосбережения сверяют с руководством производителя, поскольку их набор и логика работы различаются.

Изображение есть на внешнем мониторе, но отсутствует на встроенной панели

Стабильная картинка на внешнем выходе подтверждает, что моноблок способен сформировать и передать изображение по проверяемому внешнему каналу. Если одновременно встроенная панель остается черной, внимание смещается к ее собственному тракту: режиму вывода, соединению дисплейного модуля, подсветке, питанию и самой панели.

Этот результат не доказывает исправность всей графической подсистемы. Встроенный и внешний дисплеи могут использовать разные выходные цепи, а некоторые дефекты проявляются только при определенном разрешении, частоте или нагрузке. Поэтому вывод «внешний монитор работает — видеосистема полностью исправна» шире, чем позволяет наблюдение.

Перед сопоставлением экранов важно понимать выбранный режим нескольких дисплеев:

• Дублирование. На обеих панелях должно выводиться одинаковое содержимое, если такой режим поддерживается и активирован.
• Расширение рабочего стола. Внешний экран может показывать пустую область рабочего стола, а нужное окно оставаться на невидимой встроенной панели.
• Только один дисплей. Операционная система может направлять изображение исключительно на выбранный экран.

Подключение выполняют только к разъему, который в руководстве конкретной модели обозначен как видеовыход. Внешне похожий порт может иметь другое назначение. Если картинка доступна, полезно сравнить встроенный и внешний дисплеи на одной и той же стадии: при стартовом логотипе, в меню прошивки и после загрузки системы. Такое сопоставление точнее, чем два наблюдения, сделанные в разных режимах.

Артефакты появляются на логотипе производителя до загрузки операционной системы

Момент первого появления полос, цветных блоков, искаженных символов или повторяющихся фрагментов заметно сужает диагностическую развилку. Стартовый логотип и меню UEFI или BIOS отображаются до запуска установленной операционной системы и ее обычного графического драйвера. Если артефакт уже существует на этой стадии, переустановка драйвера не объясняет его происхождение.

Дальнейшее разделение строится на сравнении двух экранов в один момент запуска. Дефект только на встроенной панели направляет проверку к панели и ее внутреннему тракту, хотя сам по себе не называет конкретную деталь. Одинаковые артефакты на встроенном и внешнем дисплеях дают основание проверять общий этап формирования изображения. Если внешняя картинка стабильна, это не отменяет всех вариантов внутри графической системы, но делает локальный дисплейный тракт более значимой ветвью.

• Артефакт виден до ОС и только на встроенном экране. Сопоставляют матрицу, дисплейное соединение и связанные цепи конкретной модели.
• Артефакт виден до ОС на обоих экранах. Проверяют компоненты, участвующие в формировании общего видеосигнала.
• До загрузки картинка чистая, дефект появляется позднее. Учитывают программный режим, параметры вывода и изменение состояния оборудования после запуска.

Способ входа в меню прошивки и доступность изображения на внешнем выходе зависят от модели. Универсальная клавиша или одинаковая последовательность запуска для всех моноблоков не предполагается: порядок действий берут из официального руководства устройства.

Маркировка матрицы, диагональ, разрешение и разъем при подборе замены

Одинаковая диагональ говорит только о размере панели и не подтверждает совместимость. Две внешне похожие матрицы могут различаться разрешением, типом и расположением разъема, креплениями, частотой обновления и параметрами подсветки. Несовпадение одного из этих пунктов способно сделать установку невозможной или нештатной.

Сравнение начинают с точной маркировки исходной панели и каталожных данных производителя моноблока. Затем проверяют модель и аппаратную ревизию устройства, потому что под одним коммерческим названием могут существовать разные конфигурации. Предлагаемую замену сопоставляют не по фотографии и диагонали, а по спецификациям изготовителей обеих панелей.

• Маркировка. Учитывается полное обозначение, включая суффиксы ревизии.
• Параметры изображения. Сверяются разрешение и частота обновления.
• Подключение. Сравниваются тип, положение разъема и предусмотренная конструкцией ориентация соединения.
• Механическая совместимость. Проверяются размеры, точки крепления и размещение панели в корпусе.
• Подсветка. Ее параметры должны соответствовать дисплейному тракту конкретного моноблока.

Отдельно выясняют, предусмотрена ли замена панели как самостоятельной детали. В некоторых конструкциях экран состоит из нескольких раздельных элементов, в других производитель учитывает его как дисплейный модуль в сборе. Поэтому формулировка «замена матрицы» не всегда описывает фактический состав ремонта.

Определение установленной маркировки требует доступа внутрь устройства. Разборку и любые измерения в цепях питания выполняет квалифицированный специалист при отключенном питании. Для подбора сверяют модель моноблока, аппаратную ревизию, официальный каталог деталей, сервисную документацию и спецификации исходной и предлагаемой панели. Такой порядок позволяет отличить действительно совместимую деталь от экрана, совпадающего лишь по диагонали.
