Электроинструмент искрит через вентиляционные окна: норма щеточного мотора или опасный сигнал

Искры внутри дрели, шлифмашины или другого электроинструмента не всегда означают поломку. В коллекторном двигателе контакт угольных щеток с вращающимся узлом действительно сопровождается коммутацией, при которой могут возникать небольшие вспышки. Но оценивать состояние только по факту их наличия нельзя. Гораздо важнее, где появляется свечение, остается ли оно локальным, усиливается ли под нагрузкой и сопровождается ли запахом, нагревом или изменением оборотов.

Сначала нужно уточнить тип двигателя. Описанный механизм относится к инструменту с угольными щетками и коллектором. В бесщеточном двигателе такой пары трения нет, поэтому заметное внутреннее искрение требует другого объяснения. Универсального допустимого цвета, размера и времени свечения для всех моделей не существует: конструкция двигателя, расположение вентиляционных окон, состояние контактных поверхностей и режим работы различаются.

Щетка, коллектор и ламель: где внутри двигателя возникает искра

Коллектор состоит из отдельных проводящих пластин — ламелей, соединенных с обмотками вращающегося якоря. К его поверхности прижаты угольные щетки. Они остаются неподвижными относительно корпуса, а ламели последовательно проходят под ними. Через эту скользящую контактную пару электрический ток поступает в обмотки якоря.

Во время вращения двигателя ток в катушках якоря должен менять направление. Этот процесс называют коммутацией. Переключение происходит не одним мгновенным механическим касанием всей поверхности: реальный ток проходит через множество небольших контактных участков между щеткой и коллектором. Когда очередная ламель выходит из зоны контакта, электрические и электромагнитные процессы могут создавать короткую искру у края щетки.

Поэтому маленькая локальная вспышка в щеточном двигателе сама по себе еще не устанавливает неисправность. Она указывает прежде всего на место коммутации. На ее выраженность влияют состояние поверхности коллектора, посадка щетки, давление пружины, вибрация, нагрузка и электрическое состояние двигателя. Один и тот же внешний эффект может иметь несколько причин, которые невозможно надежно разделить взглядом через корпус.

Вентиляционные окна не создают искрение, а открывают обзор на моторную зону. В затемненном помещении слабые вспышки кажутся ярче, чем при дневном свете. Дополнительно восприятие меняют глубина отверстий, цвет внутренних деталей и угол наблюдения. Именно поэтому сравнение двух разных инструментов по видимой яркости малоинформативно, даже если оба оснащены щеточными двигателями.

Для оценки полезно различать точечное свечение непосредственно у контакта и дугу, которая распространяется дальше по окружности коллектора. В первом случае наблюдается сам участок переключения тока. Во втором электрический разряд уже не остается ограниченным нормальной контактной зоной, что требует более осторожной оценки.

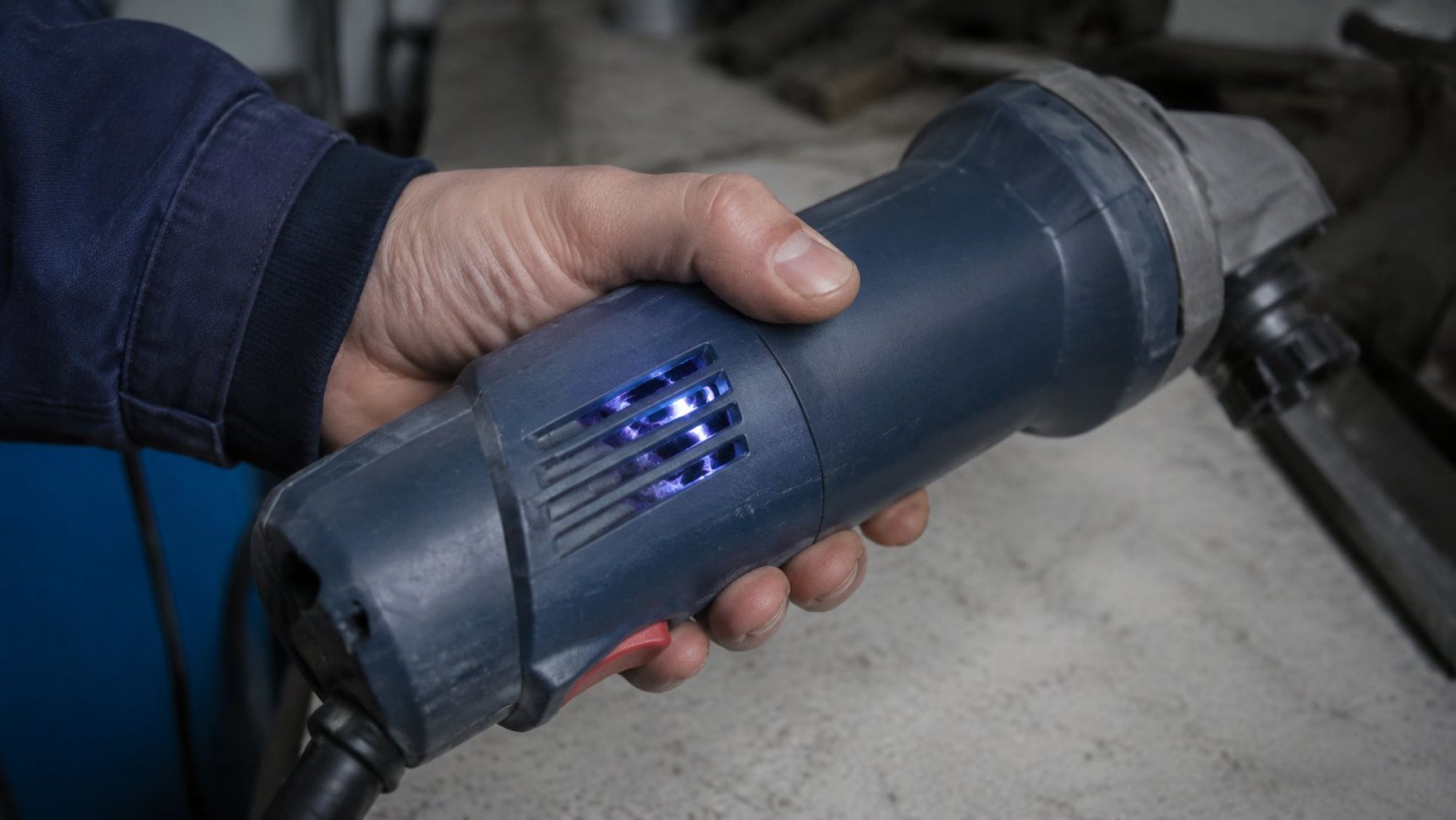

Короткие голубоватые вспышки у щеток после запуска

Умеренная коммутация обычно выглядит как небольшие прерывистые вспышки рядом с одной или обеими щетками. Они не должны автоматически считаться ни нормой, ни дефектом только из-за оттенка. Голубоватое свечение особенно заметно через узкие вентиляционные прорези и в полумраке, однако цвет не позволяет определить состояние обмотки, коллектора или щетки без дополнительных признаков и измерений.

После запуска двигатель быстро набирает обороты, меняются ток и условия контакта, поэтому в этот момент вспышки могут быть визуально заметнее. Для наблюдателя существенна дальнейшая хронология: остается ли искрение коротким и локальным либо превращается в устойчивую яркую дорожку; стабилизируются ли обороты; появляется ли новый запах; растет ли нагрев моторной части. Именно сочетание признаков формирует диагностический профиль.

Новые щетки и уже приработанные соприкасаются с коллектором по-разному. Рабочая поверхность новой детали еще не полностью соответствует кривизне коллектора, а после приработки площадь контакта становится более согласованной с его поверхностью. Производители отдельных моделей предусматривают собственную процедуру приработки после замены. Переносить ее длительность и режим на другой инструмент нельзя.

Различия возможны и между щетками, которые внешне подходят по размеру. Для контактной пары важны предусмотренные изготовителем материал, марка и конструкция детали. В руководствах Bosch GBL 800 E и Makita M0920/M0921 для этих моделей предусмотрена одновременная замена обеих щеток при достижении установленного изготовителем критерия износа. Для DEWALT DWC860W руководство требует применять идентичные щетки правильной марки и после замены выполнять предусмотренную для этой модели приработку на холостом ходу. Эти модельные требования нельзя переносить на другие инструменты, но они показывают, почему случайно подобранная деталь не равнозначна штатной.

Если инструмент давно работает одинаково, а локальные вспышки внезапно стали ярче или шире, изменение важнее их условного цвета. Такой переход может быть связан с ухудшением контакта, загрязнением или повреждением поверхности, вибрацией, перегрузкой либо электрическим дефектом. Внешнее наблюдение помогает правильно описать симптом, но не выбирает единственную причину.

Кольцевая дуга по коллектору и искры, вылетающие из корпуса

Другой профиль — устойчивое свечение, которое тянется от щетки по заметной части окружности коллектора. В отличие от короткой вспышки у точки контакта, такая дуга захватывает последовательность ламелей и может выглядеть как яркое кольцо внутри корпуса. Она свидетельствует о тяжелом режиме коммутации, при котором электрический разряд способен повреждать рабочие поверхности щеток и коллектора.

Особенно тревожен выброс раскаленных частиц через вентиляционные окна. Это уже не просто видимость внутренней контактной зоны: горячие частицы выходят за пределы корпуса. Продолжать работу или повторно включать инструмент ради более долгого наблюдения не следует. Его нужно выключить, отключить от сети либо снять аккумулятор, если это предусмотрено конструкцией, и не использовать до диагностики.

Усиление искрения при росте нагрузки также имеет значение. Нагрузка меняет ток двигателя и условия коммутации, поэтому небольшой скрытый дефект контакта может проявляться заметнее именно во время работы. Но эта связь не доказывает, что причина обязательно находится в щетках. Среди возможных версий остаются перегрузка самого инструмента, вибрация, нарушение давления или движения щетки, дефект коллектора, соединений, изоляции либо обмотки.

Яркая дуга может сопровождаться резким электрическим треском и подгоранием контактных поверхностей. Чем дольше сохраняется такой режим, тем больше риск вторичного повреждения: неровность поверхности ухудшает контакт, ухудшенный контакт усиливает искрение, а дополнительный нагрев ускоряет разрушение материала. Поэтому кольцевой разряд рассматривают не как более заметный вариант обычного свечения, а как границу прекращения эксплуатации.

Нельзя устанавливать эту границу по фотографии одного кадра или по названию цвета. Важны протяженность и устойчивость дуги, выброс частиц и изменение поведения машины. Если свечение охватывает коллектор, выходит из корпуса или явно нарастает вместе с нагрузкой, инструмент оставляют выключенным. Проверка причины требует доступа к узлам и измерений, а не новых пробных запусков владельцем.

Запах изоляции, горячий корпус и плавающие обороты

Визуальная картина становится значительно серьезнее, когда к искрению добавляется новый стойкий запах. Определять по запаху конкретный нагретый или поврежденный материал не следует: такое наблюдение само по себе не позволяет установить состояние изоляции, обмотки или других внутренних деталей.

Практическая граница определяется не попыткой распознать вещество, а сочетанием проявлений. Новый стойкий запах, дым, следы плавления или чрезмерный нагрев корпуса являются основаниями немедленно прекратить работу. После отключения инструменту дают остыть в безопасном месте, не перекрывая вентиляционные отверстия. Повторный запуск для уточнения запаха способен увеличить уже возникшее повреждение.

Локальный нагрев моторной зоны отличается от обычного равномерного потепления корпуса во время работы. Насторожить должно явное изменение привычного поведения: корпус стал нагреваться быстрее, определенный участок оказался заметно горячее, одновременно усилились искры или изменился звук. Универсальную температуру на ощупь установить нельзя, а численные пределы следует брать только из документации конкретной модели.

Плавающие обороты — еще один связанный сигнал. При нестабильном контакте ток к обмоткам поступает неравномерно, поэтому двигатель может кратковременно терять скорость и снова ускоряться. Похожие колебания возможны при проблемах питания, механической нагрузке, нарушении работы регулировки или дефекте якоря. Следовательно, нестабильные обороты усиливают подозрение на неисправность, но не называют поврежденную деталь.

Наиболее показателен сценарий изменения: раньше двигатель работал ровно, затем появилось более широкое искрение, после него — запах, локальный нагрев и провалы скорости. Это уже не изолированная слабая вспышка коммутации, а развивающийся комплекс симптомов. Эксплуатацию прекращают до того, как нагрев приведет к дыму, оплавлению деталей или более обширному повреждению электрической части.

Износ щеток, неровность коллектора и межвитковое замыкание: три разных профиля

Износ или нестабильная посадка щетки. Когда щетка изношена, заедает в держателе, имеет неподходящую марку либо прижимается с нарушением, контакт с коллектором становится непостоянным. Возможны прерывистые вспышки, колебания интенсивности искрения и нестабильная работа двигателя. Похожую картину дают слабая пружина, избыточный зазор в держателе и вибрация, поэтому вид щетки оценивают вместе с ее свободным движением, посадкой и состоянием пары.

Критерий остаточной длины зависит от модели. Например, в руководствах отдельных инструментов Bosch и Makita используются нанесенная граница износа либо специальная конструкция, останавливающая двигатель. Эти решения нельзя превращать в универсальный размер. Щетки подбирают по документации конкретного изделия, а не только по внешнему сходству.

Неровность или повреждение коллектора. Высокая или низкая ламель, плоский участок, выступающие элементы между ламелями, поврежденная поверхность или выход коллектора из круглости заставляют щетку двигаться и терять стабильный контакт. Тогда искрение может повторяться ритмично, быть связано с механическим шумом или заметно меняться по мере вращения. Такой профиль указывает на необходимость проверить геометрию узла, но не позволяет определить характер неровности через вентиляционное окно.

При повреждении коллектора проблема способна поддерживать сама себя. Щетка ударяется о неровность, контакт прерывается, возникает дуга, а локальное подгорание дополнительно ухудшает поверхность. Простая установка новых щеток без оценки коллектора в таком случае не устраняет первопричину и может быстро повредить новую пару.

Дефект обмотки якоря. Межвитковое замыкание меняет электрические свойства части обмотки и создает электромагнитную асимметрию. Возможны усиленное искрение, нагрев, потеря мощности и неравномерная работа. Однако эти проявления пересекаются с признаками механического дефекта и плохого контакта щеток. Точный вывод по форме или цвету дуги невозможен.

Таким образом, три версии относятся к разным уровням одного двигателя: контактная пара, геометрия вращающейся поверхности и электрическое состояние обмотки. Даже яркая внешняя картина не показывает автоматически, на каком уровне возникла первичная неисправность. Профессиональная диагностика последовательно исключает версии, чтобы не подменять измерение догадкой и не ограничиваться заменой наиболее доступной детали.

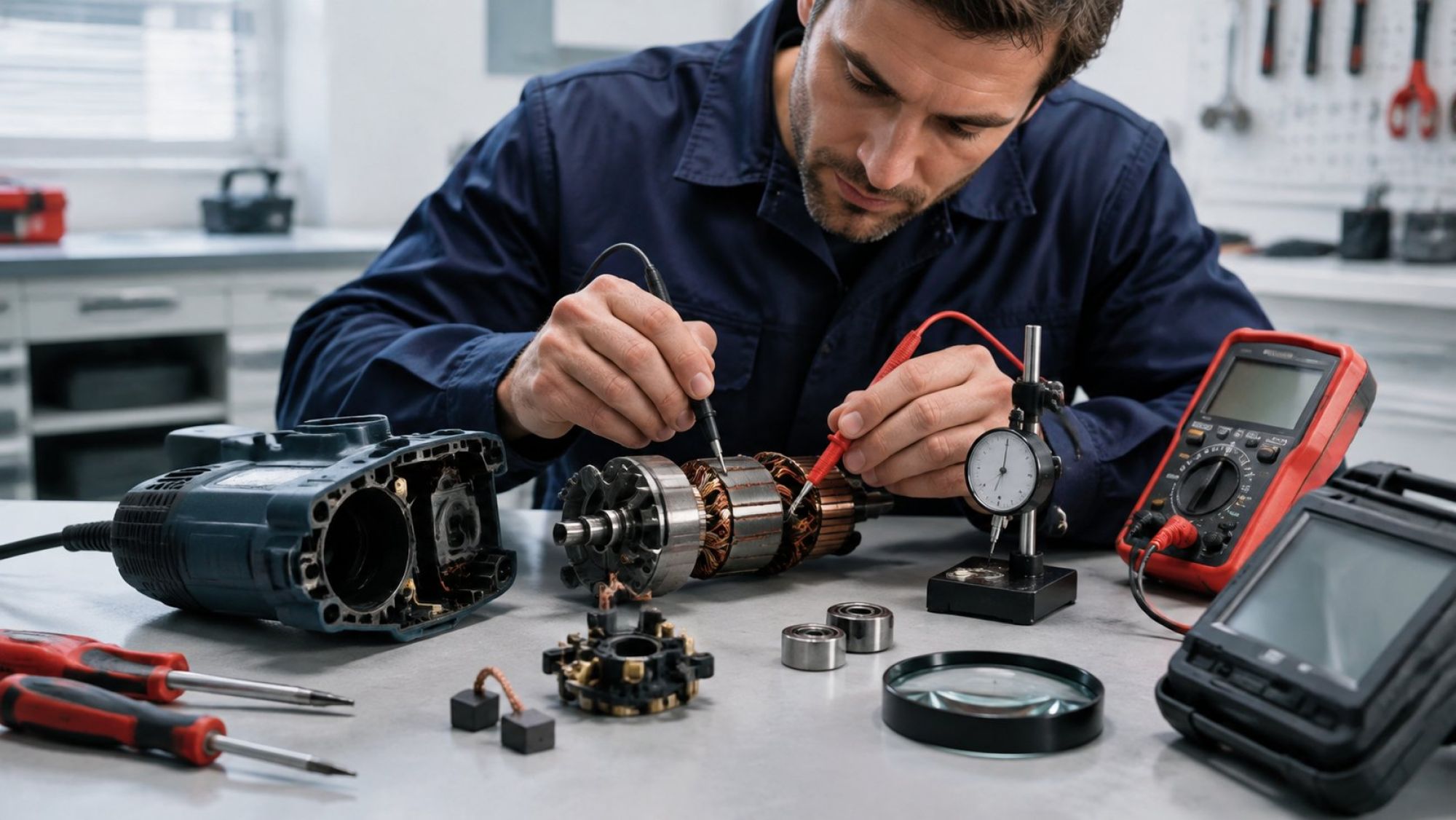

Ток холостого хода, биение коллектора и проверка изоляции в мастерской

Диагностика начинается не с выбора детали, а с фиксации симптома и осмотра узлов отключенного инструмента. Проверяют состояние коллектора, ламелей, выводов, щеток и держателей, соответствие щеток модели, свободу их движения и качество контактной поверхности. Отдельно оценивают подшипники и источники вибрации, поскольку механическое биение способно вызывать искрение даже при исправной обмотке.

Ток холостого хода используют как контрольный показатель работы двигателя без внешней нагрузки. Полученное значение сопоставляют со спецификацией конкретной модели или с проверенным ориентиром для действительно сопоставимых машин. Универсальная доля от номинального тока здесь ненадежна: конструкции двигателей различаются, а нужное значение не всегда указано на шильдике.

Само измерение тока также не выдает название дефекта. Отклонение может отражать электрическую неисправность, чрезмерные механические потери, проблемы контактной пары или другие изменения режима. Поэтому его рассматривают вместе со скоростью, нагревом, характером искрения и результатами остальных проверок.

Биение и круглость коллектора оценивают специализированными измерительными средствами. Проверяют не только общую геометрию поверхности, но и состояние отдельных ламелей, трещины, повреждения соединений и локальные отклонения. Такая проверка позволяет отличить механически повторяющийся разрыв контакта от версии, связанной преимущественно с электрической асимметрией якоря.

Обмотку исследуют предназначенными для этого приборами и разными методами. В профессиональной практике применяются низкоомные измерения между ламелями, проверка сопротивления изоляции, испытания межвиткового состояния и другие статические тесты. Эти методы решают разные задачи: исправная изоляция относительно корпуса еще не исключает межвитковый дефект, а визуально ровный коллектор не подтверждает электрическую симметрию катушек.

Проверки электрической прочности и изоляции требуют подходящего оборудования, известной методики и квалификации. Их не проводят на открытом работающем инструменте в домашних условиях. Руководства производителей также предписывают отключать устройство перед осмотром щеток, а внутренний ремонт и регулировку относят к квалифицированному или авторизованному сервису.

Для передачи инструмента на направление «Ремонт электроинструментов» полезно точно описать наблюдаемую хронологию: искры появились только при запуске или сохранялись постоянно, оставались возле щеток или образовывали дугу, усиливались ли под нагрузкой, возникли ли запах, нагрев и провалы оборотов. Эти сведения помогают выбрать последовательность измерений, но окончательное решение принимают по состоянию узлов и результатам испытаний.
