Электропроводка в деревянном доме: защитные узлы системы

Электропроводка в деревянном доме: из каких защитных узлов складывается система

Безопасность электросети в деревянном доме нельзя свести к выбору «правильного» кабеля, трубы или автомата. Каждый элемент решает только часть задачи: оболочка изолирует токоведущие жилы, трасса защищает кабель и отделяет его от окружающих материалов, проходка оформляет пересечение строительной конструкции, коробка закрывает соединение, а аппарат в щите отключает линию при предусмотренных проектом условиях. Работоспособность всей цепочки подтверждают измерения и протоколы.

Поэтому Монтаж электропроводки начинается не с размещения розеток, а с изучения конструкции дома. Проектировщику важно знать, где находятся брус, доска, деревянная обшивка, каркасные полости, теплоизоляция и отделочные слои. Один и тот же кабель в открытом коробе, внутри перегородки и в проходе через перекрытие оказывается в разных условиях. Для каждого участка требуется свое обоснованное решение.

Горючее основание и кабельная трасса: где возникает контакт материалов

Деревянный дом — это не одно однородное основание. Наружная поверхность стены доступна для осмотра, пространство внутри каркасной перегородки скрыто отделкой, а перекрытие может включать балки, утеплитель, мембраны и пустоты. Проект трасс должен учитывать весь состав конструкции, а не только материал, который виден в готовом помещении.

При поверхностной прокладке маршрут линии остается наблюдаемым. Можно увидеть состояние короба или другого защитного элемента, заметить повреждение крепления и получить доступ к распределительной коробке. Однако сама открытость не делает проводку автоматически безопасной. Значение имеют допустимость выбранного изделия для установки на конкретном основании, способ его крепления, условия охлаждения кабеля и оформление поворотов, вводов и соединений.

В скрытой полости ситуация иная: после отделки линия недоступна без вскрытия стены. На кабель могут влиять элементы каркаса, крепеж обшивки, смещение утеплителя и последующие строительные работы. Защитное решение должно рассматриваться как часть конструкции стены. Нельзя оценивать только внешний вид кабеля или наличие гибкой оболочки, не проверяя назначение этой оболочки и весь способ прокладки.

Особого внимания требуют места примыкания трассы к теплоизоляции и отделке. Окружающие слои способны менять условия отвода тепла, а скрытая пустота затрудняет обнаружение локального повреждения. Проектировщик сопоставляет материал основания, состав перегородки, расчетную нагрузку линии и заявленную область применения кабеля, трубы или короба. Так определяется не универсально «лучший», а подходящий для конкретного участка вариант.

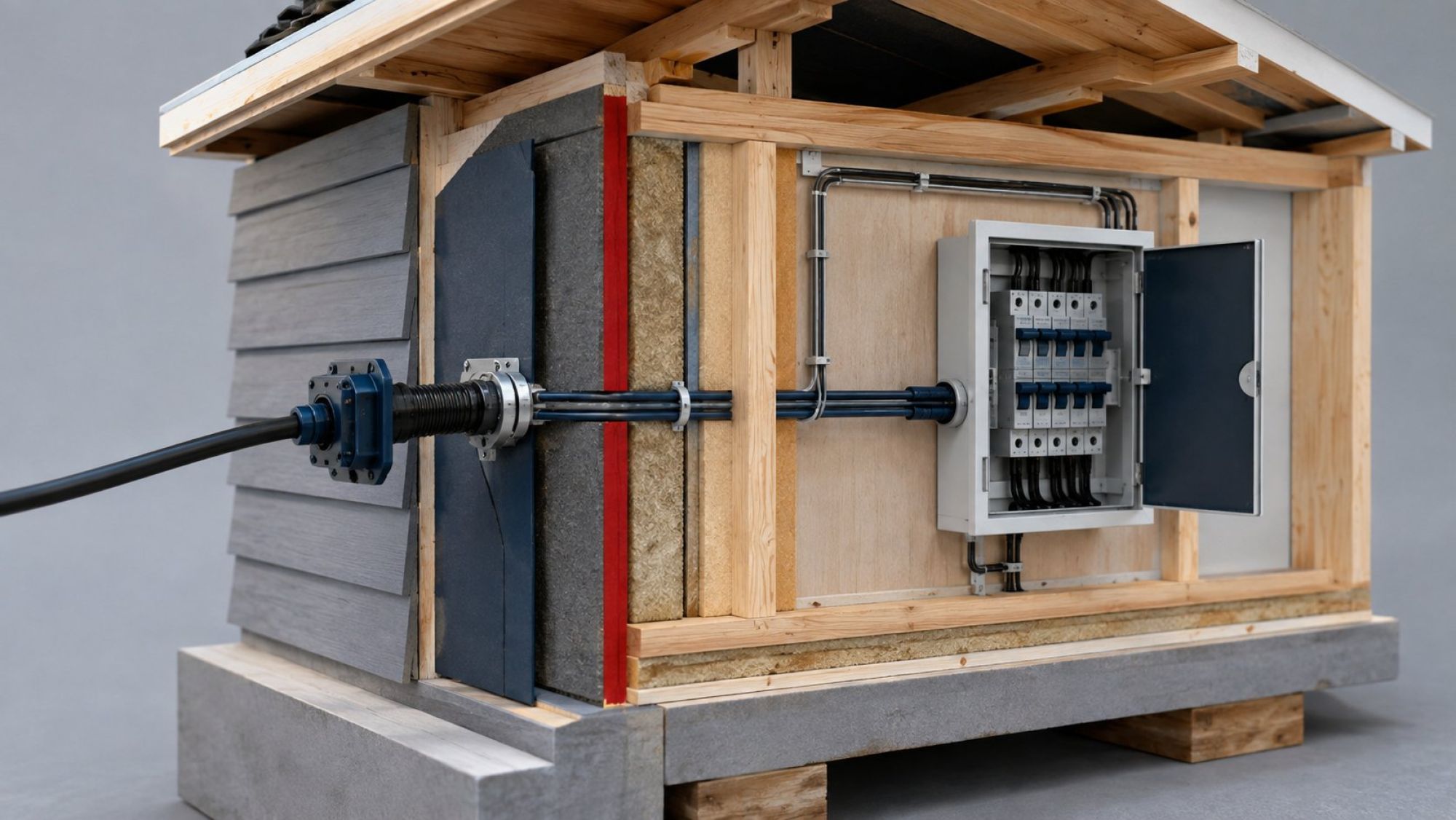

Ввод в дом и главный щит: границы ответственности и отключения

Начальный участок сети связывает внешнее электроснабжение с внутренними линиями дома. Его параметры нельзя назначать только по пожеланиям владельца: точка присоединения, выделенная мощность, схема питания и границы ответственности определяются документами конкретного объекта и условиями присоединения. Именно от этих данных начинается проект внутреннего распределения.

Граница балансовой принадлежности показывает, какие элементы относятся к внешней сети, а какие находятся в зоне ответственности собственника. Граница эксплуатационной ответственности может быть связана с ней, но ее следует читать по оформленным документам, а не определять по расположению счетчика или ближайшей опоры. Это важно при согласовании работ, последующем обслуживании и поиске стороны, отвечающей за конкретный участок.

Во вводной части предусматривают аппарат отключения и распределение питания по отходящим линиям. Щит при этом не является набором независимых модулей. Его схема связана с характеристиками ввода, проводников, нагрузок и системой защитных проводников. Число линий и состав аппаратов определяют расчетом и проектом; одинаковая комплектация не может подходить всем деревянным домам.

Доступ к отключению должен быть понятен тому, кто эксплуатирует дом, но внутренние токоведущие части остаются защищенными от случайного прикосновения. Читаемая маркировка помогает соотнести аппарат с помещением или группой потребителей. Она нужна не только для удобства: при проверке и обслуживании специалист должен однозначно определить, какую цепь он отключает и измеряет.

Короб, труба и оболочка кабеля: разные функции защитных элементов

Кабель, короб и труба не взаимозаменяемы. Собственная оболочка кабеля обеспечивает предусмотренную его конструкцией изоляцию и стойкость к определенным воздействиям. Короб организует трассу и дает доступ после снятия крышки. Труба может обеспечивать механическую защиту и формировать закрытый путь через участок конструкции. Конкретный набор свойств подтверждается документацией изделия, а не его внешним видом или бытовым названием.

Механическая защита нужна там, где кабелю угрожают удар, сдавливание, острые кромки, крепеж или перемещения элементов здания. Но устойчивость к механическому воздействию не означает способность ограничивать тепловое воздействие на древесину. Аналогично маркировка кабеля, описывающая особенности распространения горения, не превращает его оболочку в самостоятельную защиту всех окружающих конструкций.

Локализация воздействия — отдельная проектная функция. Она зависит от материала и конструкции защитного изделия, соединения его частей, оформления концов и соответствия всей системы выбранному способу прокладки. Наличие металлического элемента само по себе еще не описывает готовый узел: важны целостность трассы, сочленения, вводы в коробки и условия, для которых изготовитель разрешает изделие.

Выбор проверяют по паспорту, сертификатам и инструкции производителя. В документах должны совпасть тип изделия, среда эксплуатации, способ установки и требуемые характеристики. Если короб или труба допускаются только для определенных условий, расширять эту область применения по аналогии нельзя. Поэтому фраза «кабель находится в гофре» без указания материала, назначения и расположения почти ничего не говорит о защите системы.

Такой разбор помогает разделить три вопроса: чем изолированы жилы, чем кабель защищен от повреждения и как ограничено его воздействие на горючее окружение. Ответы могут относиться к разным элементам. Безопасное решение появляется лишь тогда, когда они согласованы между собой и с фактической конструкцией дома.

Проходы через стены и перекрытия: гильза, кромка и заполнение зазора

В месте пересечения стены или перекрытия кабельная трасса меняет условия. Здесь появляются торцы отделки, кромки отверстия, несколько строительных слоев и возможные перемещения конструкции. Кабель нельзя рассматривать отдельно от узла прохода: даже подходящая для основного маршрута оболочка может не решать задачу защиты от контакта с кромкой.

Гильза или другой предусмотренный проектом элемент формирует контролируемый канал и отделяет кабель от поверхности отверстия. Его материал, размеры и способ сопряжения выбирают для конкретной конструкции и системы прокладки. Задача состоит не только в том, чтобы провести линию сквозь стену, но и в том, чтобы сохранить защиту кабеля на входе, внутри пересечения и на выходе.

Если пересекаемая конструкция выполняет функцию преграды с заданными характеристиками, произвольное отверстие способно нарушить ее свойства. Тогда проходка рассматривается как комплектное решение: учитываются тип преграды, количество и вид кабелей, геометрия отверстия и допустимый заполняющий материал. Подходящий состав выбирают по документации сертифицированной системы, а не по общему обозначению вроде «негорючая пена» или «огнестойкий герметик».

Заполнение зазора должно быть совместимо с древесиной, отделочными слоями, материалом гильзы и оболочкой кабеля. Важны также условия эксплуатации и возможные деформации. Поэтому внешний слой состава вокруг отверстия еще не подтверждает качество проходки: специалисту нужны сведения о скрытой части узла, примененном продукте и соответствии его фактической конфигурации заявленному решению.

Распределительные коробки и электроточки: доступ к местам соединений

Соединение проводников — самостоятельный узел, который размещают в предназначенной для этого оболочке. Корпус защищает место соединения от внешнего воздействия и отделяет его от окружающих материалов в пределах свойств конкретного изделия. Выбор коробки связан со способом прокладки, материалом монтажной поверхности, количеством вводимых линий и средой помещения.

Доступность соединения означает возможность осмотреть и обслужить его без разрушения строительной конструкции. Если коробка скрыта за несъемной обшивкой, декоративной панелью или натяжным элементом, фактический доступ может исчезнуть, даже когда ее положение нанесено на схему. Поэтому расположение коробок согласуют с архитектурой и будущей отделкой до закрытия стен и потолков.

Розетка или выключатель также образуют узел контактов, корпуса, монтажного основания и кабельного ввода. Для деревянной стены недостаточно выбрать изделие по дизайну лицевой панели. Проверяют способ монтажа, характеристики корпуса, требования к основанию и допустимую среду эксплуатации. Для помещений с особыми условиями применимость изделия подтверждают его паспортом и проектом.

Коробки и электроточки должны быть связаны с исполнительной документацией. На плане отмечают их положение и принадлежность к линиям, а маркировка в щите позволяет сопоставить точку с аппаратом защиты. Это особенно ценно после завершения отделки: обслуживание опирается на понятную схему, а не на догадки о маршрутах внутри деревянных конструкций.

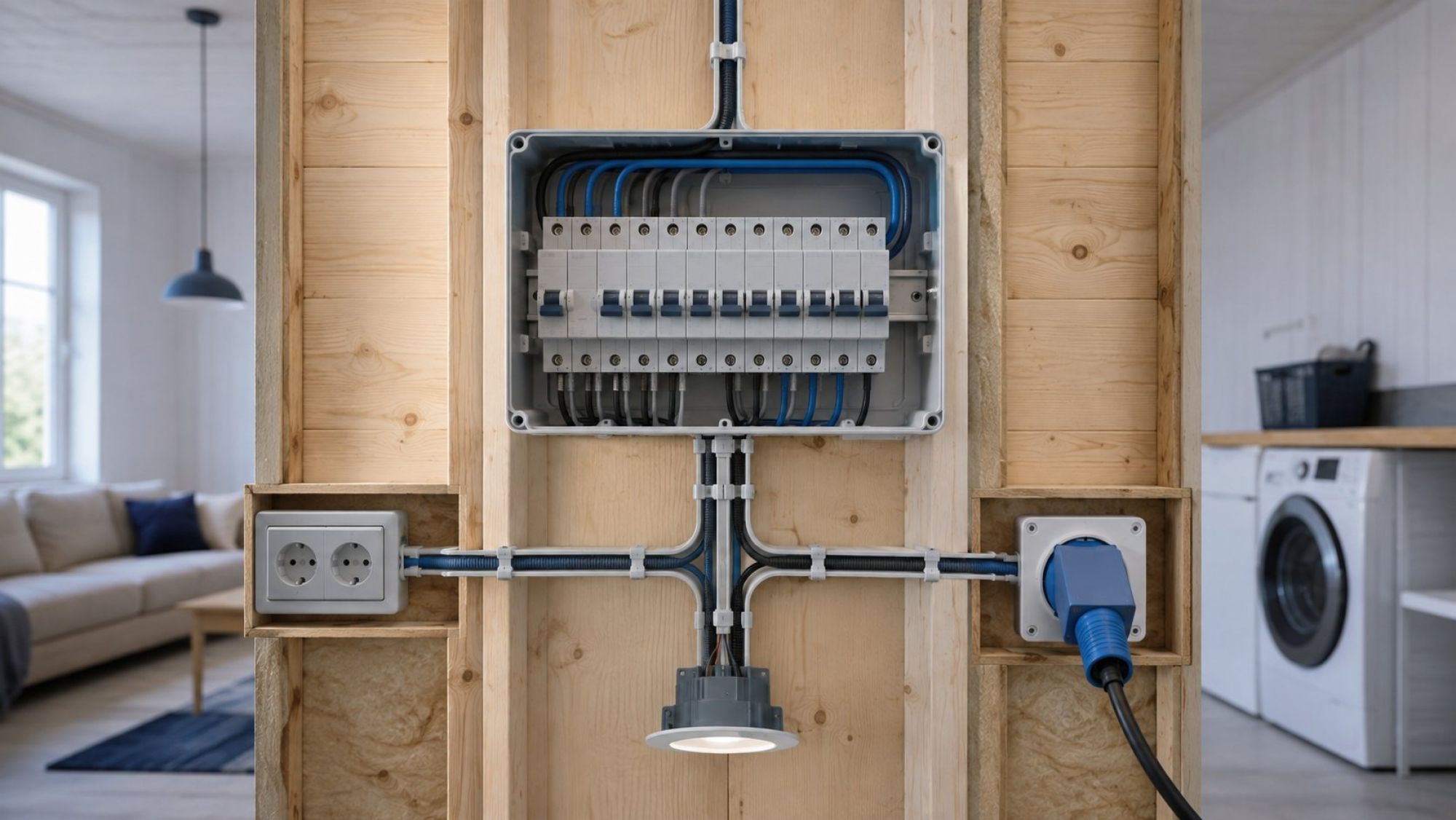

Линии и защитные аппараты: согласование нагрузки, кабеля и отключения

Защитный аппарат выбирают не для абстрактной комнаты и не по названию бытового прибора. Сначала определяют назначение линии и расчетную нагрузку, затем учитывают способ прокладки, характеристики кабеля и условия окружающей среды. Только после этого аппарат сопоставляют с возможностями линии и требуемыми условиями отключения.

При перегрузке или коротком замыкании защита должна отключить поврежденную цепь в предусмотренном проектом режиме. Для этого характеристики аппарата согласуют с проводниками и параметрами сети. Слишком упрощенная логика «чем больше номинал, тем лучше» опасна: аппарат защищает линию, а не просто позволяет подключить больше потребителей. Универсальное значение без расчета здесь неприменимо.

Разделение сети на отходящие линии позволяет учитывать разные нагрузки и локализовать отключение. При этом количество групп, сечения проводников и параметры аппаратов нельзя переносить из чужого дома. На решение влияют состав оборудования, протяженность и способ прокладки трасс, параметры питания и выбранная схема распределения.

Проект может предусматривать дополнительные виды защиты от определенных токов повреждения, перенапряжений и других воздействий. Каждый аппарат имеет собственную функцию и условия применения. Устройство дополнительной защиты не заменяет автоматическую защиту линии, исправный защитный проводник, корректную трассу или качественное соединение. Согласованность аппаратов между собой также проверяют по расчету и характеристикам производителей.

Владелец может оценить проект по логике связей: какая нагрузка относится к линии, каким кабелем она выполнена, где проходит и какой аппарат ее отключает. Но назначать параметры по упрощенной таблице не следует. Итоговые значения должны быть зафиксированы в проектной документации, чтобы монтаж, маркировка и последующие измерения относились к одной и той же схеме.

Измерения после монтажа: изоляция, непрерывность и протоколы

Аккуратно установленный щит и ровные короба показывают качество исполнения лишь частично. Скрытые повреждения изоляции, перепутанные цепи или нарушение непрерывности проводников по фотографии не определяются. Готовность электросистемы подтверждают проверками и измерениями, состав которых выбирают для конкретной установки по действующим требованиям и проекту.

Проверка изоляции позволяет оценить состояние участков сети в предусмотренных условиях испытания. Контроль непрерывности подтверждает наличие требуемой электрической связи там, где она должна сохраняться. В зависимости от схемы установки применяются и другие проверки. Их перечень нельзя сокращать до одного показания прибора или заменять пробным включением бытовой нагрузки.

Измерительное оборудование должно соответствовать выполняемой задаче, а результаты — быть прослеживаемыми. Не менее важна компетентность исполнителя: он определяет границы проверяемой цепи, учитывает подключенное оборудование, соблюдает установленную процедуру и корректно интерпретирует показания. Самостоятельный эксперимент с прибором без понимания схемы не заменяет приемо-сдаточную проверку.

В протоколах линии идентифицируют так, чтобы их можно было сопоставить с проектом и маркировкой щита. Документ фиксирует, что именно проверялось, каким оборудованием, при каких исходных данных и какой результат получен. Если обозначения в проекте, щите и протоколе различаются, ценность комплекта снижается: невозможно уверенно проследить состояние конкретной цепи.

Таким образом, защитная система деревянного дома заканчивается не последней установленной розеткой, а подтвержденным результатом. Трассы, проходки, коробки, электроточки и аппараты должны соответствовать одной проектной модели, а измерения — проверять именно смонтированные линии. Такой подход позволяет оценивать безопасность по функциям и документам, а не по обещанию, что отдельная труба, кабель или автомат решает задачу целиком.
