Электрощит без заземления: роль УЗО и границы модернизации

Электрощит в квартире без заземления: роль УЗО и границы модернизации

Фраза «в квартире нет земли» не описывает состояние электроснабжения достаточно точно. За ней может скрываться старая двухжильная разводка, общедомовая система с совмещенным проводником PEN или повреждение отдельного защитного проводника PE. Для каждого случая нужны разные проектные решения.

Сборка электрощита в квартире не начинается с выбора количества автоматов и УЗО. Сначала необходимо установить, какие проводники приходят на ввод, как устроено электроснабжение дома и где находится предусмотренная проектом точка разделения или подключения защитной цепи. УЗО способно дополнить защиту двухпроводной линии, но не создает отсутствующий PE и не исправляет состояние общедомового стояка.

Двухжильная проводка, проводник PEN и оборванный PE: три разных состояния сети

Первая ситуация — старая квартирная разводка с двумя жилами. По одной ток поступает к нагрузке, по другой возвращается. Отдельного защитного проводника, соединяющего доступные проводящие части оборудования с защитной системой, в такой линии нет. Установка розетки с боковыми контактами сама по себе не добавляет третью жилу и не меняет устройство сети.

Вторая ситуация — наличие в общедомовой части проводника PEN, совмещающего функции рабочего и защитного проводников. Это характеристика системы электроснабжения, а не название любого провода, который выглядит как нулевой. Возможность и место разделения PEN определяются устройством ввода и проектом дома. Произвольная перемычка в квартирном щите не подтверждает, что разделение выполнено в допустимой точке и что общая цепь обладает необходимой непрерывностью.

Третья ситуация возникает, когда отдельный PE был предусмотрен проектом, но потерял непрерывность из-за повреждения, ошибочного подключения или изменения сети. Здесь задача состоит не в создании нового «заземления» внутри розетки, а в обнаружении и устранении дефекта существующей защитной цепи.

Внешний вид розетки не позволяет различить эти состояния. Защитные контакты могут быть не подключены, соединены неизвестным способом или подключены к проводнику, состояние которого нельзя оценить визуально. Основанием для решения служат проектная либо исполнительная документация дома, сведения управляющей организации и обследование ввода квалифицированным специалистом.

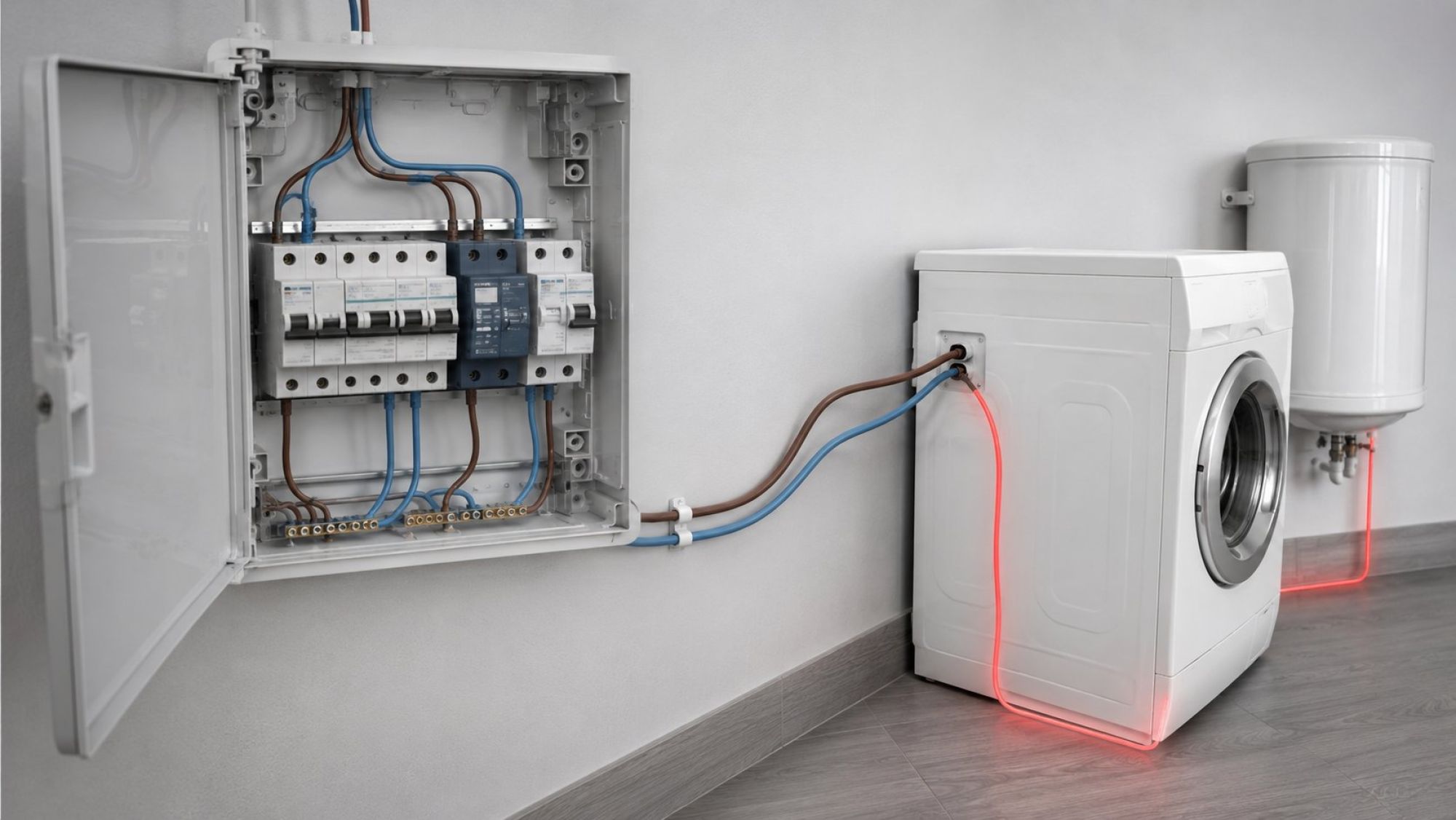

Что УЗО обнаруживает в двухпроводной цепи, а чего оно не заменяет

УЗО контролирует токи в проходящих через него рабочих проводниках. При нормальной работе ток, ушедший к нагрузке по фазному проводнику, возвращается по рабочему нулю. Если часть тока пошла другим путем, возникает разность, на которую реагирует дифференциальная защита.

Таким непредусмотренным путем может стать поврежденная изоляция, проводящая конструкция или тело человека. После появления дифференциального тока аппарат должен отключить контролируемую цепь в соответствии со своими характеристиками. Именно поэтому УЗО рассматривают как дополнительный уровень защиты и применяют вместе с другими аппаратами щита.

Однако УЗО не отводит ток повреждения по заранее предусмотренной защитной цепи. Оно не выполняет функцию PE, не восстанавливает оборванный защитный проводник и не подтверждает исправность общедомового PEN. Автоматический выключатель и УЗО также решают разные задачи: первый защищает линию от короткого замыкания и перегрузки, второе реагирует на дифференциальный ток. Наличие одного аппарата не отменяет необходимость корректного выбора и проверки остальных элементов защиты.

Главное ограничение проявляется до возникновения утечки. Если на доступной части оборудования появился опасный потенциал, но дифференциального тока пока нет, УЗО еще не получает основания для отключения. В двухпроводной сети ток может возникнуть только после появления внешнего пути. Поэтому формула «поставить одно УЗО и получить заземление» неверно описывает и функцию аппарата, и итоговое состояние установки.

Перемычка между нулем и защитным контактом розетки: как возникает опасный потенциал

Рабочий нулевой проводник N участвует в питании нагрузки: по нему в нормальном режиме проходит ток. Защитный проводник PE предназначен для защитной цепи и не должен подменяться случайным соединением с рабочим контактом розетки. Одинаковый потенциал в некоторой точке исправной сети не делает функции этих проводников взаимозаменяемыми.

Опасность самодельной перемычки становится понятна при рассмотрении повреждения рабочего нуля. Если его непрерывность нарушена до места перемычки, подключенный прибор продолжает связывать фазную цепь с этим участком через свою нагрузку. В результате защитный контакт розетки и соединенные с ним доступные металлические части могут оказаться под опасным потенциалом. То, что перемычка до повреждения не вызывала заметных проблем, не подтверждает безопасность схемы.

Такая связь создает и ложное ощущение наличия PE. Пользователь видит трехконтактную розетку, но фактически корпус оборудования зависит от состояния рабочего проводника. Последствия повреждения определяются всей цепью до квартирной розетки, включая соединения на вводе и в общедомовой части.

Оценить состояние общедомового PEN из одной розетки нельзя. Неизвестными остаются его трасса, соединения, сечение, непрерывность и предусмотренная проектом точка разделения. Поэтому соединение защитного контакта с рабочим нулем в розетке или квартирном щите не является способом модернизации. Решение о разделении проводников принимают только после идентификации системы и обследования ввода.

Корпуса класса I и приборы класса II: почему конструкция техники меняет риск

Отсутствие PE имеет разное значение для разных приборов. У оборудования класса I защита связана с присоединением доступных проводящих частей к защитному проводнику. Обычно на необходимость такого подключения указывают конструкция вилки, защитный контакт и сведения в паспорте. Если отдельной исправной защитной цепи нет, одна только розетка соответствующей формы не обеспечивает предусмотренное изготовителем защитное соединение.

В оборудовании класса II применяется двойная или усиленная изоляция. Его защитная концепция не строится на присоединении корпуса к PE. Класс прибора определяют не по бытовому названию и не по тому, металлическим или пластиковым кажется корпус, а по маркировке и документации изготовителя. Нельзя автоматически относить всю технику с двухконтактной вилкой к одному классу без проверки паспорта.

Для влажных помещений и стационарно подключенного оборудования особенно важны конкретные условия установки. На решение влияют класс защиты прибора, способ подключения, состояние проводки, характеристики групповой линии и предусмотренные проектом меры. УЗО может быть частью этой системы, но не компенсирует отсутствие обязательного для конкретного оборудования защитного проводника.

Практический смысл такого разделения состоит не в поиске универсального «безопасного прибора», а в сопоставлении требований техники с реальной сетью. До обследования нельзя считать, что прибор класса I корректно защищен неизвестным контактом розетки, а маркировку класса II — разрешением игнорировать состояние изоляции и аппаратов щита.

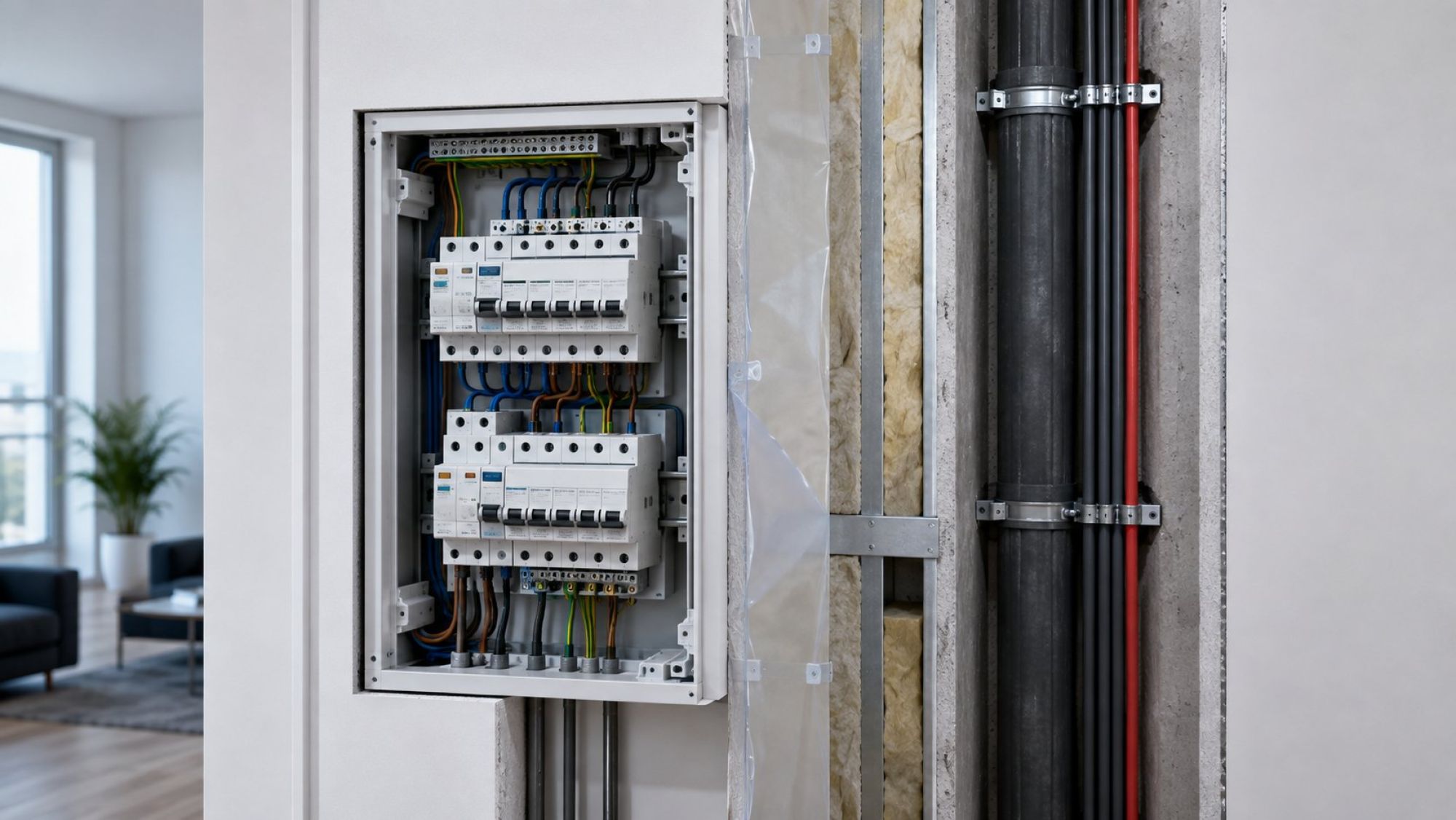

Щит внутри квартиры и стояк дома: где проходит граница проекта

В квартирном щите можно организовать групповые цепи, установить соответствующие им аппараты защиты, разделить рабочие нулевые проводники защищаемых линий и выполнить маркировку. Но щит управляет только теми цепями и проводниками, которые действительно к нему подведены. Дополнительный модуль не способен восстановить отсутствующую жилу между этажами или изменить систему электроснабжения здания.

Общедомовой стояк, вводные устройства, магистральные проводники и проектные точки их соединения находятся за пределами обычной замены квартирного корпуса. Если для появления PE требуется реконструкция стояка либо изменение точки разделения PEN, это уже решение уровня дома. Его нельзя свести к установке отдельной шины с обозначением PE: шина приобретает защитную функцию только при корректном подключении к предусмотренной и проверенной цепи.

Граница ответственности на конкретном объекте устанавливается по документам, а не по расположению двери щита. Нужны сведения о балансовой или эксплуатационной границе, проект электроснабжения и официальные разъяснения управляющей либо сетевой организации. Возраст здания может подсказать, что обследование особенно важно, но не доказывает тип системы.

Поэтому проект квартирного щита должен учитывать состояние ввода как исходное условие. Если общедомовая часть неизвестна или повреждена, специалист фиксирует это ограничение, а вопрос реконструкции передается организации, отвечающей за соответствующий участок. Добавление УЗО внутри квартиры может быть обоснованной мерой, но не должно маскировать нерешенную проблему стояка.

Сохранение двухпроводной сети и переход на PE: две ветви модернизации

После обследования возможны две принципиальные ветви. Первая — сохранить существующие двухпроводные групповые линии, явно зафиксировав их ограничения. В такой конфигурации проект щита может предусматривать дифференциальную защиту и корректную защиту линий от перегрузки и короткого замыкания. При этом розеточные контакты не превращают в PE перемычками, а заказчику не обещают эквивалент полноценной трехпроводной сети.

Эта ветвь не устраняет конструктивный недостаток старой разводки. Для приборов, которым по паспорту требуется защитное подключение, вопрос остается открытым. Замена корпуса щита и установка новых аппаратов улучшают только те свойства, за которые отвечают эти элементы.

Вторая ветвь — прокладка новых групповых линий с отдельным защитным проводником как часть реконструкции. Однако третий провод имеет смысл только тогда, когда его можно подключить к предусмотренной проектом точке PE. Подключение к случайной металлической конструкции, рабочему нулю в розетке или неизвестной шине не подтверждает создание защитной цепи.

Переход проектируют с учетом обследованной системы дома и состояния ввода. Если требуются изменения общедомовой части, их согласование и выполнение рассматриваются отдельно от квартирной разводки. После работ линии, аппараты и шины маркируют, а изменения отражают в документации. Это позволяет следующему специалисту видеть фактическую схему, а не восстанавливать ее по цветам жил и подписям на корпусе.

Измерения после модернизации: непрерывность проводников, изоляция и отключение защиты

Внешне аккуратная сборка не доказывает работоспособность защитных мер. Приемка должна опираться на измеряемые параметры, состав которых определяют для конкретной установки по применимым требованиям и проекту. Речь идет не о бытовой проверке индикатором, а о контроле результатов электромонтажа компетентным исполнителем.

Если проектом предусмотрена защитная цепь, проверяют ее непрерывность до соответствующих точек подключения. Такая проверка отвечает на вопрос, существует ли реальный проводящий путь, а не только шина с маркировкой PE. Для сохраненной двухпроводной линии отсутствие отдельного PE нельзя скрывать формулировкой о наличии защитных контактов в розетках.

Измерение сопротивления изоляции помогает оценить состояние изоляции проводников и отсутствие непредусмотренных связей. Параметры срабатывания дифференциальной защиты проверяют измерительным оборудованием: одной кнопки на корпусе недостаточно для оформления полной приемки. Перечень испытаний, методику и необходимость привлечения электролаборатории определяют с учетом типа объекта и выполненных изменений.

Результаты оформляют протоколом с идентификацией цепей, аппаратов и проверенных параметров. Вместе со схемой и маркировкой он фиксирует, какая ветвь модернизации фактически реализована: двухпроводная сеть с обозначенными ограничениями или новые линии с проверенной защитной цепью. Только после такого сопоставления можно оценивать не количество установленных модулей, а соответствие щита реальному состоянию электроснабжения.
