Электрозамок для видеодомофона: выбор совместимой схемы

Электрозамок в системе видеодомофона: как выбрать совместимую схему управления

Видеодомофон показывает посетителя и передает команду на открытие, но дверь отпирает отдельный исполнительный контур. В него входят сам замок, механика створки, управляющий выход, источник питания, кабельная линия и, при необходимости, контроллер с аккумулятором. Поэтому одинаковое напряжение в характеристиках двух устройств еще не означает, что они совместимы.

Установка видеодомофона с электрозамком начинается не с выбора схемы соединения проводов, а с проверки поведения всей цепи. Нужно понять, как запирается конкретная дверь, какой ток потребляет замок, что именно выдает монитор или вызывная панель, сколько должна длиться команда и что произойдет при отключении электричества. Каждый параметр сверяют по документации выбранного оборудования: универсальной схемы для любых мониторов, замков и дверей не существует.

Электромеханический и электромагнитный замки: что происходит после команды открытия

Электромеханический замок сочетает электрический привод и механическое запирание. В распространенной схеме команда вызывает кратковременное движение соленоида или другого исполнительного элемента, после чего защелка освобождает дверь. Питание требуется в момент срабатывания, а не обязательно в течение всего времени, пока дверь закрыта. Точная длительность импульса и допустимость продолжительной подачи напряжения зависят от модели: слишком короткая команда может не отпустить механизм, а слишком долгая — выйти за предусмотренный режим катушки.

После импульса дверь должна физически открыться, а затем вернуться в положение, при котором замок снова зафиксирует створку. Здесь электрическая команда уже не помогает: результат зависит от положения ответной части, состояния язычка, усилия доводчика и отсутствия перекоса. У некоторых механизмов предусмотрена возможность открыть дверь ключом, но наличие цилиндра и логика его работы проверяются по паспорту конкретного изделия.

Электромагнитный замок удерживает ответную пластину магнитным полем. В типичной конфигурации он получает питание постоянно, пока проход должен оставаться закрытым. Команда открытия временно разрывает питание, магнитное поле исчезает, и створку можно открыть. Для такой системы важны не только напряжение и ток, но и непрерывный режим работы источника, качество прилегания пластины и суммарное энергопотребление при расчете резерва.

При пропадании напряжения эти принципы дают разное поведение. Электромагнит без питания перестает удерживать дверь. Электромеханическое устройство часто сохраняет механическое запирание, однако это нельзя считать правилом для всех изделий: существуют разные исполнения защелок и замков. Требуемое состояние входа при аварии сначала задают как функциональное условие, а затем под него выбирают конкретную модель и проверяют заявленную производителем логику.

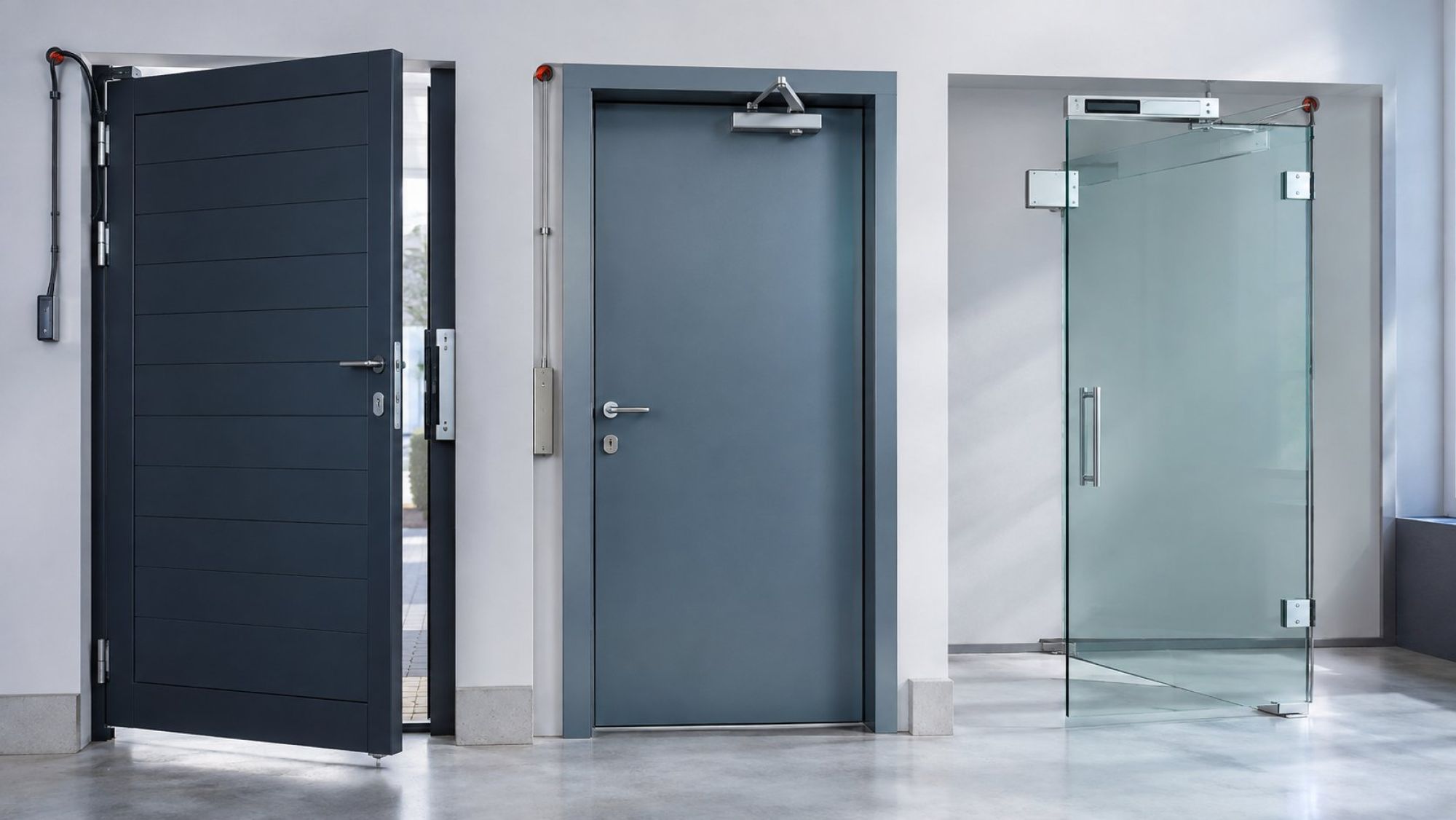

Калитка, металлическая дверь и стеклянная створка: как конструкция ограничивает выбор

Замок работает не сам по себе, а в паре со створкой и рамой. До оценки электрики определяют направление открывания, расположение петель, толщину и профиль монтажной поверхности, место для ответной части. Монтажный шаблон должен соответствовать фактической геометрии. Если корпус или пластина оказываются смещены, команда с видеодомофона может проходить исправно, но запирание останется нестабильным.

Уличная калитка подвижнее капитальной двери: на ее положение могут влиять люфт петель, деформация рамы и изменения зазоров. Механический замок чувствителен к тому, насколько свободно движутся защелка и ригель. Электромагниту требуется предусмотренное производителем прилегание ответной пластины. Заявленное удерживающее усилие нельзя переносить на перекошенную конструкцию: при неполном контакте фактическая работа узла определяется уже не одной паспортной величиной.

На калитке отдельно оценивают условия наружной эксплуатации. Осадки, влажность, загрязнение и механические воздействия относятся и к корпусу замка, и к соединениям, и к месту ввода кабеля. Пригодность подтверждают исполнением конкретного изделия и правилами его установки, а не общим обозначением «уличный комплект». Защитный козырек или монтажный кожух также выбирают только тогда, когда они допускаются конструкцией и не мешают движению механизма.

Металлическая дверь обычно дает жесткую монтажную поверхность, но не снимает вопроса о зазорах. Сильный доводчик способен прижимать защелку к ответной части так, что электроприводу будет трудно освободить ее. Слабый или неправильно настроенный доводчик, напротив, не возвращает створку в положение уверенного запирания. Работу проверяют при обычном закрывании, а не только на неподвижной двери во время монтажа.

Для стеклянной створки выбор дополнительно ограничен способом крепления. Нельзя исходить из того, что корпус, рассчитанный на металлический профиль, допустимо закрепить на стекле тем же способом. Нужны совместимые кронштейны, ответные элементы и подтвержденная производителем схема приложения нагрузки. До выбора замка фиксируют материал полотна, конструкцию рамы и доступные монтажные поверхности.

Нормально открытый и нормально закрытый контуры: состояние двери без питания

Главный вопрос отказобезопасности формулируется просто: должна ли дверь разблокироваться или сохранить запирание, если электропитание исчезло? Решение зависит от назначения прохода. Для внешней калитки важна защита территории, для внутренней двери — организация доступа, а для двери на пути эвакуации действуют обязательные требования, которые необходимо проверять в актуальной редакции применительно к объекту.

Термины «нормально открытый» и «нормально закрытый» используют в разных контекстах. Они могут описывать состояние исполнительного устройства без питания, а также контакты реле до получения команды. Эти значения нельзя автоматически приравнивать друг к другу. Например, замок, который открывается при снятии питания, может управляться размыкающим контактом, но назначение клемм определяется электрической схемой конкретного контроллера.

Логику полезно записать как последовательность состояний: сеть присутствует и дверь закрыта; получена команда доступа; дверь открыта; команда завершена; сеть пропала; питание восстановилось. Для каждого состояния указывают, получает ли замок питание и должен ли проход быть заблокирован. Такая таблица обнаруживает противоречия раньше монтажа — например, когда выбранный замок сохраняет запирание именно в той аварийной ситуации, где требуется свободный выход.

На эвакуационных путях нельзя выбирать режим только из соображений защиты от проникновения. Нужно учесть назначение помещения, направление движения людей, работу системы пожарной автоматики и предусмотренное средство аварийного отпирания. Подходящую архитектуру подтверждают действующими требованиями пожарной безопасности и проектной документацией объекта. Обычная кнопка выхода, механический ключ и сертифицированное устройство аварийного выхода не являются взаимозаменяемыми по умолчанию.

Реле монитора и отдельный контроллер: кто фактически подает команду замку

Видеодомофон обычно состоит из наружной вызывной панели, абонентского монитора и соединяющих их линий; питание и управление замком могут быть организованы отдельными узлами. Кнопка на мониторе лишь запускает команду. Чтобы понять, кто фактически коммутирует замок, нужно найти в руководстве электрическую схему выхода: он может находиться в мониторе, вызывной панели или специализированном контроллере.

Сухой контакт — это контакт реле, который сам не служит источником напряжения. Он замыкает или размыкает внешнюю цепь питания подобно выключателю. Для такой архитектуры напряжение замка обеспечивает отдельный блок, а реле только управляет цепью. При этом слово «сухой» не означает, что через контакт можно пропускать любую нагрузку: у реле есть допустимые напряжение, ток и тип коммутируемой нагрузки.

Выход с напряжением устроен иначе: при команде на его клеммах появляется или исчезает питание. Здесь нужно проверить полярность, номинальный диапазон, доступный ток и длительность действия выхода. Совпадение обозначения напряжения не гарантирует достаточной мощности, особенно если привод в момент срабатывания потребляет больше, чем в установившемся режиме.

Отдельный контроллер или промежуточное реле применяют, когда функции нужно разделить. Видеодомофон передает слаботочную команду, контроллер формирует требуемую логику и время, а подходящий силовой узел коммутирует питание замка. Такое разделение может понадобиться при недостаточной коммутационной способности встроенного реле, несовпадении логики, подключении кнопки выхода или организации резервного питания. Однако дополнительное устройство само должно быть совместимо с управляющим сигналом и нагрузкой.

Проверку ведут по цепочке: тип выхода домофона, состояние его контактов в покое и при команде, коммутационные характеристики, вход контроллера, выход контроллера и параметры замка. Если в руководстве указана только условная пиктограмма ключа без электрических характеристик, ее недостаточно для выбора силовой схемы.

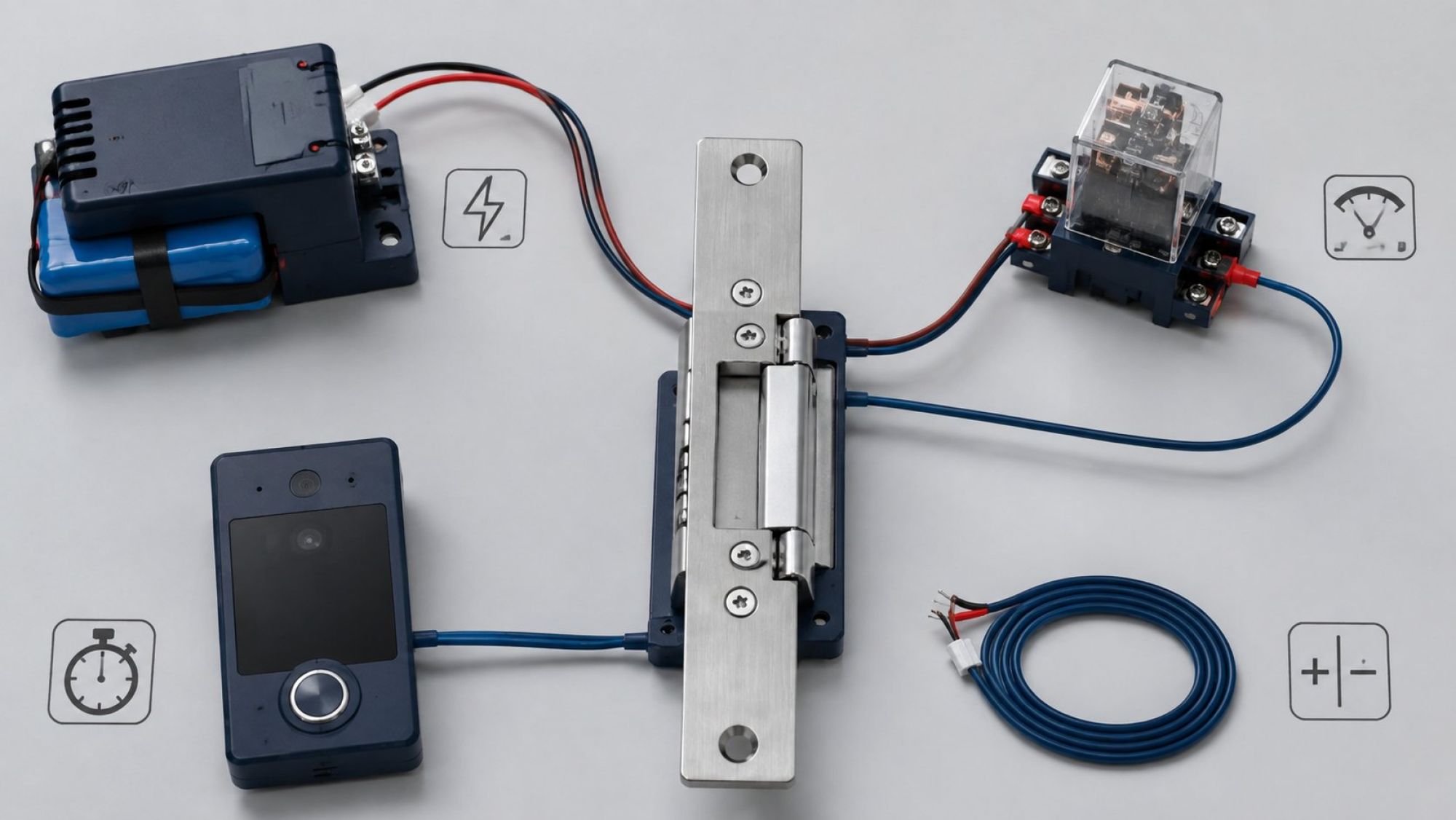

Напряжение, пусковой ток и длительность импульса: таблица электрической совместимости

Для сопоставления оборудования удобно составить таблицу, где строки относятся к узлам, а столбцы — к проверяемым параметрам. Для замка записывают номинальное напряжение, допустимый диапазон, полярность, рабочий и пусковой ток, режим питания и разрешенную длительность команды. Для источника — выходной диапазон, допустимую нагрузку и условия работы с аккумулятором. Для реле или контроллера — тип выхода, пределы коммутации и доступные настройки времени.

• Замок: при каком напряжении работает, какой ток требуется в штатном состоянии и в момент срабатывания, допускается ли непрерывная подача питания.
• Управляющий выход: сухой контакт это или выход с напряжением, замыкается либо размыкается цепь, какую нагрузку разрешено коммутировать.
• Источник питания: способен ли он питать все одновременно работающие узлы с запасом, предусмотренным его документацией.
• Команда: соответствует ли доступная длительность импульса минимальному и максимальному времени, указанному для замка.
• Кабельная линия: сохраняется ли допустимое напряжение непосредственно на нагрузке при фактической длине и сечении проводников.

Рабочий и пусковой ток нельзя считать одной величиной. Катушка или привод во время переключения может создавать иной режим нагрузки, чем после срабатывания. Если производитель приводит отдельные данные или диаграмму, источник и коммутационный элемент оценивают по ним. Когда такой характеристики нет, безопасно назначить точное значение по аналогии с другим замком невозможно.

Запас мощности источника выбирают не произвольным процентом, а по его руководству и суммарной нагрузке. В расчет включают все узлы, которые могут работать одновременно: замок, контроллер, вызывную панель и другие питаемые от того же выхода устройства. Для электромагнитного замка важен продолжительный режим, а для импульсного механизма — способность цепи обеспечить срабатывание без чрезмерного падения напряжения.

Длительность команды также должна совпасть с физикой механизма. Короткий импульс может закончиться до освобождения защелки. Продолжительное питание катушки, не рассчитанной на такой режим, недопустимо. Если реле монитора имеет фиксированное время, его сопоставляют с паспортом замка; если время задается контроллером, проверяют доступный диапазон настройки.

Диод, варистор и защита реле: куда уходит импульс катушки

Катушка замка является индуктивной нагрузкой. Пока через нее идет ток, в магнитном поле накапливается энергия. При размыкании цепи ток не может исчезнуть мгновенно, поэтому возникает кратковременный электрический выброс. Он способен создавать помехи и ускорять износ контактов, а при неподходящей схеме — повредить управляющий выход.

Для подавления выброса применяют защитные элементы, в том числе диоды и варисторы, но они не взаимозаменяемы без проверки. Выбор зависит от рода тока, полярности, напряжения, требуемой скорости отпускания механизма и схемы выходного каскада. Поэтому тип элемента, его расположение и номинал берут только из официальной схемы выбранного замка либо рекомендаций производителя контроллера.

Особенно важно различать релейный контакт и электронный выход. Механическое реле имеет ограничения по коммутации индуктивной нагрузки, даже если ток замка формально ниже общего предельного значения. Электронный выход может включать встроенную защиту или предъявлять требования к внешнему подавителю и полярности. Наличие защитной детали внутри одного устройства не следует переносить на другую модель без подтверждения.

Проверяемый комплект документов здесь состоит из схемы замка, описания управляющего выхода и характеристик промежуточного реле, если оно используется. Если производитель показывает защитный элемент на схеме, его нельзя исключать как необязательную мелочь. Если элемента на схеме нет, это также не основание самостоятельно выбирать его номинал: сначала уточняют допустимую конфигурацию для конкретного оборудования.

Аккумулятор и ручная разблокировка: сценарии отключения электричества

Резервирование проектируют под требуемое поведение прохода, а не просто добавляют аккумулятор к блоку питания. Для электромагнита резерв должен поддерживать постоянное удержание двери вместе с контроллером и другими узлами. Электромеханическому замку энергия может требоваться только при команде, но контроллер, считыватель или панель продолжают потреблять ток в ожидании. Поэтому автономность считают по подтвержденной емкости аккумулятора и фактической совокупной нагрузке.

В оценку включают собственное потребление резервного источника, штатную нагрузку и возможные команды открытия. Учитывают условия, которые прямо указаны в документации источника и аккумулятора. Простое деление емкости на ток дает лишь ориентир: фактическая продолжительность зависит от режима разряда, состояния батареи и порога отключения оборудования. Обещать конкретное время без этих данных нельзя.

Аккумулятор требует контроля. В системе должны быть предусмотрены доступные способы обнаружить отсутствие батареи, потерю емкости или неисправность зарядной части, если такие функции заявлены источником. Проверяют также, что произойдет при глубоком разряде и последующем восстановлении сети: вернутся ли контроллер и замок в штатное состояние, не останется ли выход постоянно активным и потребуется ли ручной перезапуск.

Электрический резерв не заменяет механический сценарий. Для входа может быть нужен ключ или другой предусмотренный изготовителем способ разблокировки. Для аварийного выхода применяют устройство, соответствующее назначению двери и обязательным требованиям объекта. Его работа не должна зависеть только от исправности видеодомофона, программной команды или одного блока питания.

Итоговый сценарий отказа проверяют для нескольких состояний: отключение сети при закрытой двери, отключение во время команды, полный разряд аккумулятора и восстановление питания. Для каждого состояния заранее определяют доступность входа и выхода, положение замка и действия контроллера. Только после такой проверки можно считать совместимыми механику двери, логику управления, питание и резервирование.
