Установка фильтров для воды начинается не с подключения трубок, а с проверки пространства. Корпус может войти в тумбу и при этом оказаться непригодным для обслуживания: колба упрется в дно при откручивании, бак перекроет сифон, ящик заденет трубку, а выбранное место для крана не позволит затянуть крепление снизу.
Поэтому тумбу стоит рассматривать как объем с занятыми и свободными зонами. Значение имеют не только ее наружные размеры, но и положение чаши, сифона, подводок смесителя, запорного узла, мебельных петель и выдвижных механизмов. Для оценки понадобятся габаритный чертеж конкретного фильтра, инструкция питьевого крана и фактические замеры кухни.
Первая компоновка — закрепленный на стенке блок с вертикальными колбами. Такое размещение освобождает часть дна и задает корпусу постоянное положение. Неподвижным должен оставаться не только кронштейн: соединения и трубки возле входов не должны испытывать нагрузку при открывании дверцы, перемещении ведра или извлечении бытовой химии. Перед выбором стенки нужно проверить, выдерживает ли ее конструкция предусмотренное изготовителем крепление и не проходят ли за ней скрытые коммуникации.
Вторая компоновка — корпус, который по инструкции допускается ставить на дно тумбы. Она может быть удобна, если стенки заняты, но свободная площадь пола сама по себе еще не означает совместимость. Фильтр не должен мешать доступу к сифону и соединениям водопровода. Кроме того, при замене картриджей корпус нельзя вынужденно наклонять, если паспорт требует сохранять заданную ориентацию.
Третья компоновка применяется к системам, состоящим из нескольких модулей. Корпус с картриджами, накопительный бак и дополнительные ступени могут занимать разные участки тумбы, если это прямо допускает схема выбранной модели. Особенно важна такая проверка для обратного осмоса: наличие отдельного бака не означает, что его можно положить набок, зажать между трубами или вынести на произвольное расстояние. Ориентацию бака, положение запорной арматуры и допустимую длину соединительных линий определяет производитель.
Двери, ящики и мусорные системы создают движущиеся границы. Их нужно проверять во всем диапазоне хода, а не только в закрытом положении. Фасад может не касаться фильтра, тогда как петля при открывании заденет колбу. Высокий контейнер способен перекрыть доступ к баку, а направляющая внутреннего ящика — пройти через предполагаемый маршрут трубки. Подходящая компоновка оставляет оборудование неподвижным и позволяет извлекать каждый обслуживаемый элемент без разборки мебели.

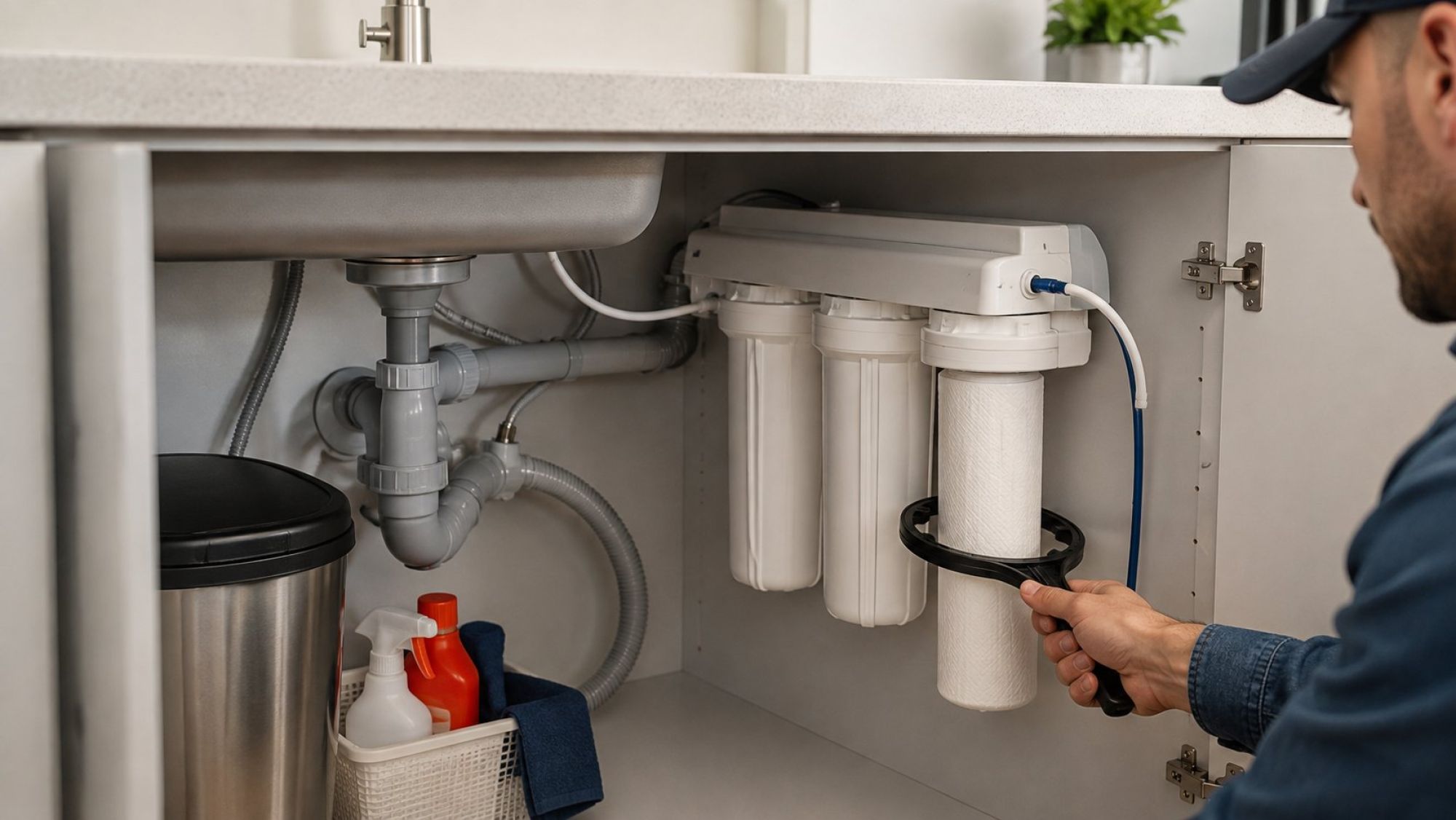

Для проверки высоты недостаточно сравнить расстояние от дна до чаши с высотой корпуса. В паспорте нужно найти полный установочный размер системы, включая кронштейн, выступающие фитинги и колбы. Затем к нему добавляют сервисное пространство, которое требуется именно этой модели. Если изготовитель приводит монтажный шаблон или отдельный размер до пола, ориентироваться следует на него.
Порядок обслуживания зависит от конструкции системы. У моделей, в которых после откручивания колба опускается вместе с находящимся внутри картриджем, под ней нужна свободная вертикальная зона. В других системах последовательность снятия может отличаться, поэтому способ извлечения и необходимое пространство определяют по регламенту конкретной модели. Сервисную зону не должны пересекать бортик тумбы, запас бытовой химии, край мусорного контейнера или горизонтальная труба сифона. Если для корпуса предусмотрен ключ, необходимо проверить и боковое пространство для его установки и поворота.
Полезно разделить проверку на три размера:
Если при штатном обслуживании колба или другой съемный элемент упирается в дно до завершения предусмотренной процедуры, место выбрано неверно. То же относится к компоновке, при которой штатный инструмент можно использовать только после снятия сифона или соседнего модуля. Реальный сервисный зазор нужно брать из регламента выбранного фильтра: универсального значения для всех корпусов нет.
Глубину также проверяют в рабочем и сервисном положениях. Выступающие вперед колбы не должны попадать в траекторию фасада, а рука и инструмент должны проходить к ним со стороны дверного проема. Если тумба имеет центральную стойку или узкий проем, внутренней ширины может хватать для корпуса, но не для его обслуживания.
Пространство непосредственно под чашей обычно уже занято. Сифон соединяет выпуск мойки с канализацией, гибкие подводки идут к смесителю, а в отдельных кухнях к выпуску добавлен измельчитель. Фильтр следует вписывать между этими элементами так, чтобы не превращать их соединения в недоступные точки.
Сифон нельзя оценивать только по видимому контуру. Его части могут смещаться при обслуживании выпуска или разборке соединений. Рядом должно остаться место для руки и снятия предусмотренных конструкцией деталей. Если корпус фильтра блокирует эту зону, даже небольшая работа с канализационным узлом потребует предварительно демонтировать систему очистки.
Измельчитель занимает объем под выпуском и создает отдельную сервисную границу. Требуемые изготовителем промежутки, доступ к креплению и электрическому подключению нельзя занимать баком или колбами. При такой конфигурации свободный участок у боковой стенки может оказаться ценнее свободного дна: вертикально закрепленный блок иногда меньше пересекается с зоной обслуживания выпуска, но это нужно проверять по двум инструкциям — фильтра и измельчителя.
Гибкие подводки смесителя не должны быть прижаты корпусом к стенке или натянуты при движении фильтра. То же правило относится к трубкам самой системы. Их маршрут прокладывают с плавными поворотами, без заломов, натяжения и давления со стороны ящиков или контейнеров. Конкретный минимальный радиус изгиба и способ фиксации берут из документации производителя трубки или фильтра.
Отдельно отмечают все точки соединения: вход воды, выход к питьевому крану, соединения бака и, если она предусмотрена конструкцией, дренажную линию. После размещения оборудования к каждой точке должен сохраняться доступ для осмотра и штатного обслуживания. Скрывать разъем за несъемной мебельной деталью или зажимать его между баком и стенкой не следует.
Место питьевого крана определяется одновременно сверху и снизу. Сверху нужен участок, где излив направлен в чашу, рычаг проходит полный ход и не сталкивается со смесителем, стеной или оконной створкой. Снизу должны помещаться крепеж, подводящая трубка и инструмент для их установки. Свободный круг на поверхности может оказаться занят снизу ребром мойки, креплением чаши или корпусом шкафа.
До выбора точки сверяют два параметра из инструкции крана: требуемый диаметр отверстия и допустимую толщину монтажного основания. Механическая возможность просверлить поверхность не доказывает совместимость. Если основание толще диапазона, предусмотренного конструкцией крана, крепеж может не зафиксировать его должным образом. Если поверхность слишком тонкая или гибкая, нужно учитывать только разрешенное изготовителем решение.
На нержавеющей мойке проверяют жесткость выбранного участка и наличие заводского места под дополнительный кран. Тонкий или рельефный фрагмент может деформироваться, а расположенное рядом ребро помешает прижать крепеж снизу. Решение о сверлении принимают по документации конкретной мойки, а не по общему правилу для всей нержавеющей стали.
Для мойки из искусственного камня важны рекомендации ее производителя: значение имеют структура композита, предусмотренные площадки и способ формирования отверстия. Риск здесь связан со сколом или трещиной, поэтому перенос приемов, применяемых к металлической мойке, недопустим. Если производитель обозначил подготовленные зоны, выбирать место вне них без подтверждения совместимости не следует.
При установке в столешницу проверяют ее материал, толщину и устройство пространства снизу. В предполагаемой точке могут находиться крепеж мойки, соединительный шов, внутренняя перемычка или элементы мебели. Для ламинированной, деревянной, каменной и композитной поверхности действуют разные рекомендации изготовителей. Универсального способа сверления для них нет.
Положение крана удобно оценивать бумажным контуром его основания и примерным контуром крепежа снизу. На схеме отмечают не только центр отверстия, но и ход рычага, направление излива, расстояние до края чаши и маршрут трубки. Само сверление и проверку скрытых элементов выполняют с учетом требований производителей мойки, столешницы и крана.
Штатный узел подключения фильтра должен совпасть с существующим водопроводом по типу и размеру соединения. Однако механически подходящая резьба — лишь одна часть совместимости. В паспорте системы также указан допустимый диапазон входного давления. Подключение, которое удалось собрать с переходником, не становится допустимым, если фактическое давление выходит за пределы, установленные изготовителем.
Проверку выполняют по конкретной комплектации. У систем разных типов могут отличаться присоединительные элементы, трубки и требования к давлению. Поэтому размер нельзя определять по внешнему виду крана или переносить из инструкции другой модели. Сопоставляют обозначения штатного узла, существующего отвода холодной воды и всех предусмотренных производителем промежуточных деталей.
Запорный элемент должен оставаться доступным после установки корпуса и бака. Если для его перекрытия требуется вынимать заполненный контейнер, снимать колбу или тянуться между натянутыми трубками, компоновку следует пересмотреть. На контрольной схеме запорный узел лучше обозначить отдельной зоной доступа, а не одной точкой.
Редуктор рассматривают тогда, когда измеренное давление водопровода не соответствует допустимому пределу конкретного фильтра либо его применение прямо предусмотрено документацией выбранной модели. Тип редуктора и параметры настройки нельзя назначать по универсальной рекомендации. Их сопоставляют с паспортом оборудования и фактическими характеристиками водоснабжения.
Размещение узла подключения влияет и на маршрут трубки: от него до входа фильтра должна проходить линия без натяжения и резкого перегиба. При этом соединение остается видимым и доступным. Изменение водопроводной разводки, подбор переходников и установка регулирующей арматуры требуют проверки совместимости всех компонентов, а не только наличия подходящей резьбы.

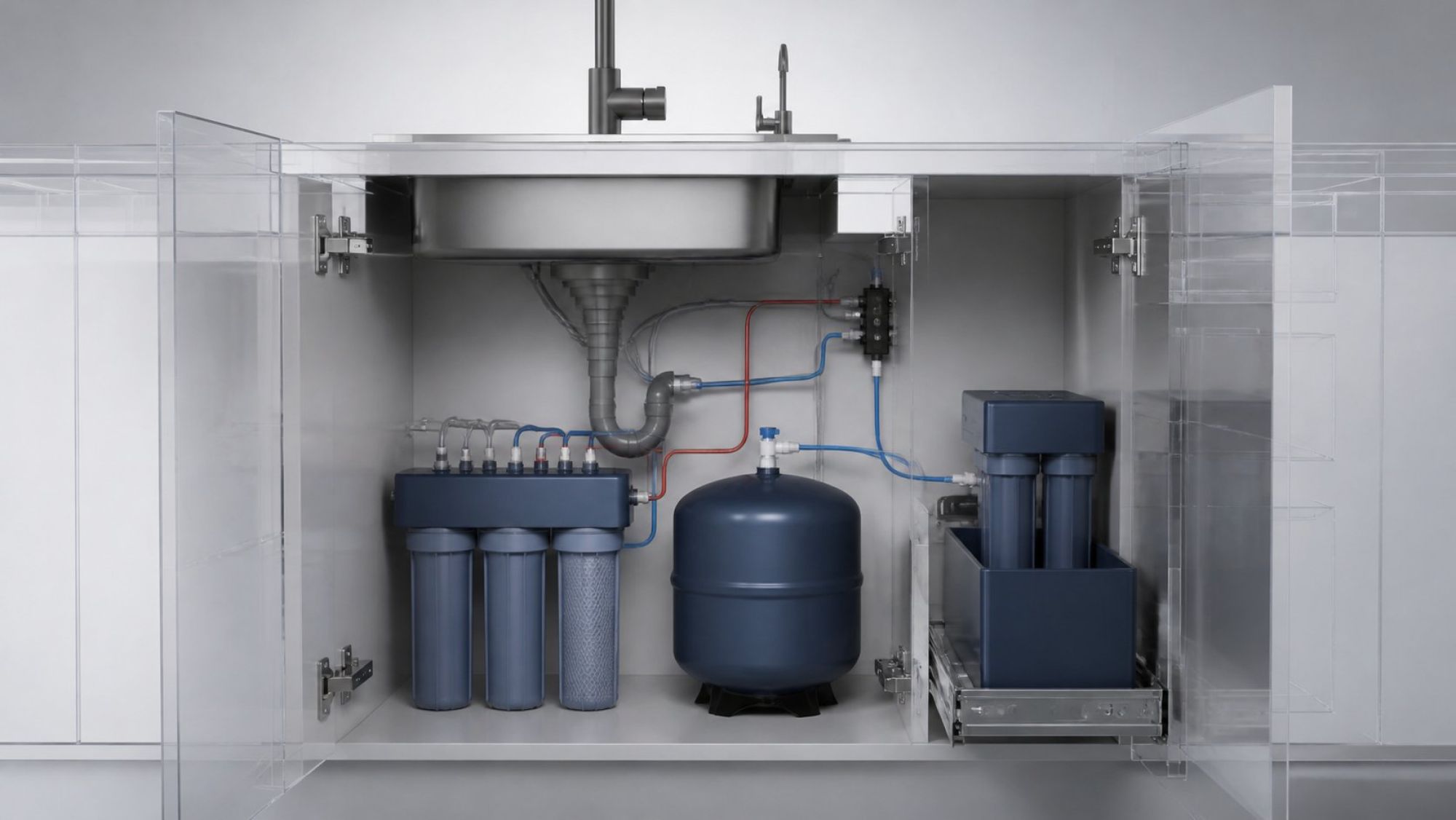

Итоговую проверку удобно выполнять на схеме в трех проекциях: вид спереди показывает высоту и доступ через дверной проем, вид сверху — глубину и пересечения модулей, вид сбоку — положение чаши, сифона и зон обслуживания. Для сложной тумбы полезен также контур выдвижного ящика или мусорной системы в крайних положениях.
На схему последовательно наносят:
Размеры оборудования берут из документов именно той модели и комплектации, которая будет установлена. Размеры тумбы и сантехники снимают по фактическому состоянию: каталожная ширина мебели не показывает толщину стенок, выступ петель или глубину чаши. Если планируется замена мойки, сифона либо мусорной системы, раскладку составляют уже для будущей конфигурации.
Компоновка считается совместимой, когда одновременно выполняются четыре условия: все модули помещаются в разрешенной ориентации, обслуживаемые элементы извлекаются в порядке, предусмотренном регламентом системы, соединения и запорный узел доступны, а двери и внутренние механизмы проходят полный ход, не касаясь оборудования и трубок. Такая проверка отделяет реальное место для фильтра от свободного объема, которым невозможно пользоваться при обслуживании.
Если совместимость выбранной модели с тумбой, мойкой и существующим подключением трудно проверить самостоятельно, эту оценку можно включить в услугу «Установка фильтров для воды». До монтажа специалист может осмотреть тумбу, сопоставить ее с выбранной системой, проверить предполагаемое место питьевого крана, узел подключения и необходимые сервисные зоны.
