Газовая и электрическая варочные панели рядом: карта совместимости для одной столешницы

Смешанная рабочая зона выглядит просто только на эскизе: две панели стоят рядом, каждая занимает свой вырез и подключается к своей коммуникации. На практике ограничения накладываются друг на друга. Нужно одновременно проверить монтажные размеры двух приборов, прочность столешницы, движение воздуха внутри мебели, положение вытяжки и доступ к точкам отключения.

Ориентироваться только на расстояние между видимыми краями нельзя. Стекло может выступать за корпус, горелка — находиться ближе к соседнему прибору, а между вырезами останется более узкая полоса материала, чем кажется сверху. Поэтому совместимость определяют по полным индексам моделей и документам именно на выбранные приборы, столешницу и вытяжку. Универсального интервала для любой пары панелей нет.

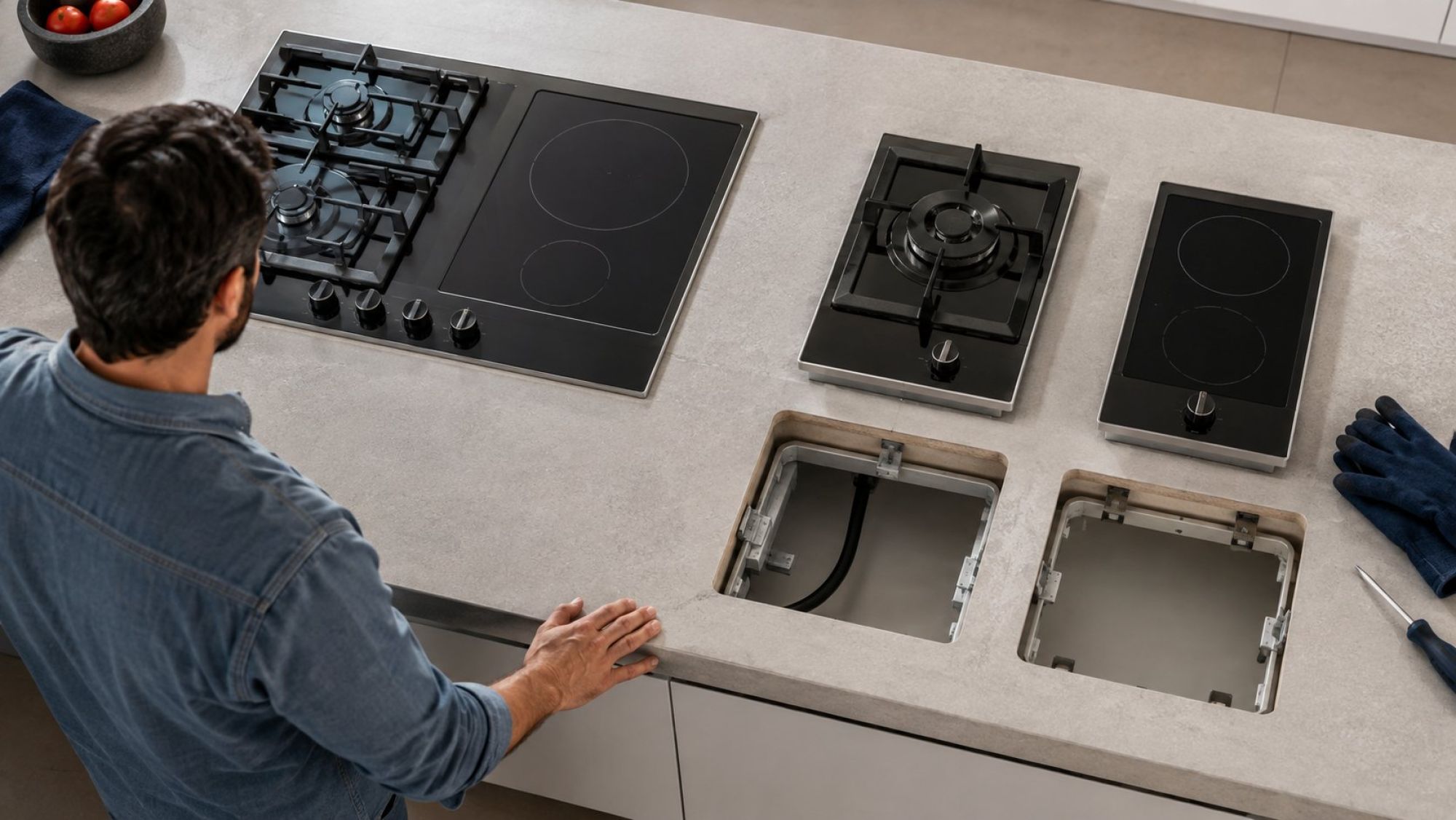

Один комбинированный прибор или две независимые панели: с какой схемой предстоит работать

Сначала необходимо определить тип конструкции. Заводская комбинированная модель объединяет газовые и электрические зоны в одном корпусе. Для нее производитель выпускает общую монтажную схему: в ней заданы единый вырез, допустимая толщина столешницы, положение подключений, вентиляционные условия и ограничения относительно мебели.

Две независимые панели — другая задача. У каждого корпуса есть собственный монтажный чертеж, способ крепления и зона, которую нельзя перекрывать соседней техникой или деталями тумбы. Даже если приборы визуально образуют ровную линию, это еще не подтверждает возможность их установки вплотную или в одну мебельную секцию.

Модули domino часто выбирают из-за компактной ширины и возможности составить индивидуальную рабочую зону. Но одинаковый размер стекла не означает одинаковый вырез, глубину корпуса или положение крепежа. Совпадение бренда также недостаточно: разрешение на совместную компоновку следует искать в документации конкретной серии. Если производитель предусматривает соединительные планки, общую рамку или специальный комплект монтажа, важны его артикул и перечень совместимых моделей.

Для сравнения понадобятся:

• полные обозначения обеих панелей, включая буквенные и цифровые индексы;
• монтажные инструкции и чертежи, а не только карточки товара с внешними габаритами;
• описание разрешенных комбинаций и соединительных комплектов, если речь идет о модульной серии;
• руководство выбранной вытяжки;
• технические требования изготовителя столешницы;
• проект мебели с размерами тумб, перегородок, ящиков и опор.

Если документация относится к похожей, но не к той же модификации, переносить из нее размеры нельзя. Разница в индексе может означать другую глубину корпуса, расположение входа газа, кабеля или вентиляционной части.

Перемычка столешницы между двумя вырезами: ширина, опора и риск потери жесткости

На виде сверху обычно измеряют промежуток между стеклами. Для столешницы важен другой размер — полоса материала между кромками двух монтажных вырезов. Стекло или металлическая рамка могут перекрывать часть этой полосы, поэтому внешне заметный зазор не показывает реальную ширину перемычки.

Схему нужно строить от вырезов. На один план переносят их длину, ширину, радиусы углов и положение относительно фасада, задней стенки и боковин тумбы. Затем добавляют контуры корпусов под столешницей и зоны креплений. Это позволяет увидеть ситуацию, когда верхние части приборов не соприкасаются, но нижние корпуса, скобы или монтажные планки претендуют на одно пространство.

Значение имеет и ориентация вырезов. Два длинных соседних проема могут оставить узкую перемычку на значительной глубине столешницы. Поперечная деталь мебели, которую на общем плане легко принять за опору, иногда оказывается под корпусом панели или в зоне вентиляции. Перемещение одного прибора на несколько условных делений эскиза тоже нельзя считать решением, пока не пересчитаны отступы от фасада, стены и несущих элементов.

Допустимая конфигурация зависит от материала столешницы и технологии ее изготовления. Требования к соседним вырезам, обработке кромок, опорам и соединениям должен подтвердить изготовитель конкретной столешницы. Размер, подходящий для одной конструкции, нельзя автоматически переносить на другую. Особенно важно заранее согласовать отверстия, если изделие изготавливается по шаблону вне кухни и после выпуска не предполагает свободного изменения геометрии.

Мебельный проект должен отвечать на три отдельных вопроса: остается ли предусмотренная изготовителем перемычка, на что опирается столешница вокруг обоих вырезов и не удаляются ли ради установки панелей необходимые царги или перегородки. Если для размещения корпусов приходится менять несущую схему тумбы, решение должен проверить изготовитель мебели и столешницы до выполнения вырезов.

Край газовой горелки и стекло электропанели: где искать обязательный интервал

Фраза «расстояние между панелями» без точки отсчета неоднозначна. В разных документах размер может быть задан от края выреза, корпуса, стекла, решетки или ближайшей горелки. Эти линии не совпадают, поэтому два числа нельзя сравнивать, пока не установлено, откуда и до чего каждое из них измеряется.

Для газовой панели на плане отмечают контур выреза и корпуса, внешнюю границу решетки и положение ближайшей к соседнему прибору горелки. Для электрической — вырез, корпус, край стекла или рамки и ближайшую рабочую зону. После этого на чертеж наносят боковые ограничения из обеих инструкций. Если производитель описывает соседство с нагревающимся прибором отдельно, такое условие рассматривают наряду с обычным монтажным отступом.

Важно разделять два вида ограничений. Монтажный интервал нужен для размещения корпуса, крепежа и предусмотренных изготовителем зазоров. Тепловое воздействие при работе связано с расположением горелки, посуды, решетки и соседней поверхности. Выполнение одного условия не доказывает выполнение другого.

Декоративный борт также не служит исходной мерой. Он может закрывать кромку выреза, но не заменяет материал перемычки и не меняет точку отсчета, названную производителем. Нельзя вычислять допустимое соседство, вычитая ширину борта из внешнего размера прибора.

В проектной записи полезно фиксировать не просто величину из руководства, а полную формулировку: какой прибор ее задает, между какими элементами выполняется замер и к какому варианту монтажа относится требование. Если точка отсчета на чертеже не обозначена однозначно, размер требует подтверждения производителя, а не свободного толкования.

Воздух для горения и охлаждение электроники: почему вентиляционные зоны нельзя совмещать вслепую

Газовой части необходимы предусмотренные условия воздухообмена, а электрической панели — пространство и пути движения воздуха, указанные в ее монтажной схеме. Соседство в общей столешнице не превращает эти требования в одну универсальную вентиляционную зону. Каждый путь сначала рассматривают отдельно, затем проверяют их совместную работу в конкретной мебели.

На разрезе тумбы следует отметить, откуда поступает воздух, где находится нижняя часть каждого корпуса и куда отводится нагретый воздух. Для электрической панели учитывают обозначенные изготовителем зазоры и участки, которые нельзя закрывать полкой, задней стенкой или содержимым ящика. Для газовой части сверяют требования руководства прибора и применимые условия вентиляции помещения.

Общая тумба может создавать конфликт, которого не видно на плане столешницы. Сплошная задняя стенка меняет доступное пространство за техникой. Высокий ящик приближается к корпусу снизу и одновременно занимает место, где проектировщик рассчитывал провести коммуникации. Перегородка между модулями способна поддерживать столешницу, но при неудачном положении пересекать крепеж или предусмотренный воздушный канал.

Поэтому нужны минимум два изображения: вид сверху с вырезами и вертикальный разрез мебели. Если под одной из панелей расположен другой прибор, его монтажная схема становится дополнительным слоем карты. Нельзя считать свободным объем, уже необходимый для корпуса, подключения или охлаждения соседнего оборудования.

Отверстия, прорези и зазоры не следует добавлять или перекрывать по аналогии с другой кухней. Их расположение связывают с инструкциями выбранных моделей и конструкцией мебели. Если требования двух приборов претендуют на один участок или дают противоречивую схему движения воздуха, компоновку корректируют на проектной стадии.

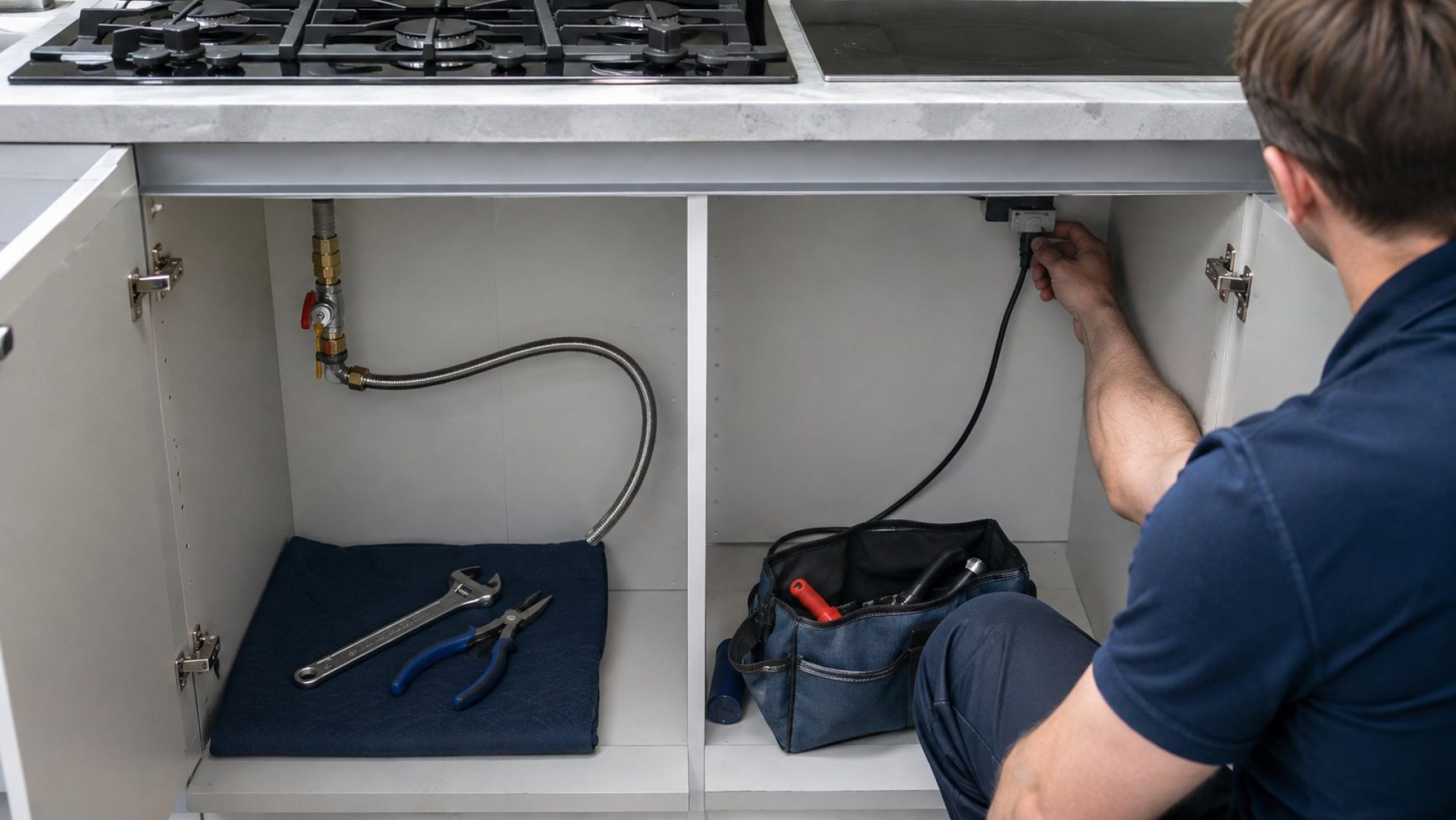

Газовый кран, гибкая подводка и электрический кабель: как развести сервисные зоны

Под столешницей необходимо разместить не только два корпуса. Там находятся трассы подключений, точки отключения, крепеж, стенки тумбы и выдвижные элементы. Все это следует нанести на один проект, чтобы доступ к одной системе не требовал вмешательства в другую.

Рабочее пространство прибора и сервисная зона — не одно и то же. Панель может физически помещаться в вырез, но закрывать доступ к газовому крану или электрическому подключению. Возможна и обратная ситуация: точка отключения остается видимой на пустой тумбе, однако после установки ящика, духовки или задней стенки добраться до нее предусмотренным способом уже нельзя.

В проекте кухни отражают:

• положение входа газа в помещение или мебельную зону и газового отключающего устройства;
• направление подводки к газовой панели с учетом требований ее руководства и газового проекта;
• место выхода кабеля электрической панели и предусмотренную точку подключения;
• границы корпусов, крепежных деталей, ящиков, полок и перегородок;
• доступ, необходимый для отключения и обслуживания каждого прибора.

Универсальной схемы, по которой кран, подводку, кабель или электрическую точку можно разместить в одном и том же углу любой тумбы, нет. Их положение зависит от конкретных приборов и проекта коммуникаций. Нельзя прокладывать маршрут только потому, что он короче: сначала проверяют допустимые зоны, взаимное влияние оборудования и сохранение доступа после полной сборки кухни.

Перенос газовой арматуры, изменение газовой подводки и работы с электрической линией выполняют специалисты соответствующей квалификации. Статья не заменяет проекты газовой и электрической частей помещения. Если мебельный эскиз требует изменения существующих точек, это выявляют до заказа столешницы, а не после выполнения вырезов.

Для электрической части смешанной зоны естественно рассматривать услугу «Установка электрических варочных панелей» вместе с готовым мебельным и коммуникационным проектом. Тогда специалист проверяет не абстрактное свободное место, а конкретную модель, ее схему подключения и согласованное соседство с газовым прибором.

Вытяжка над смешанной зоной: по какому прибору выбирать высоту и ширину

Над двумя панелями появляется единая смешанная рабочая зона, но документы остаются раздельными. Требования могут содержаться в руководстве газовой панели, инструкции электрической панели и документации вытяжки. Кроме того, учитывают официальные правила, применимые к вытяжному оборудованию над газовым прибором.

Сначала выписывают минимальные условия из каждого применимого документа вместе с точками отсчета. Высота может измеряться не от одной и той же поверхности, поэтому механически сравнить числа недостаточно. Нужно проверить, идет ли речь о нижней плоскости вытяжки, ее конкретной части, рабочей поверхности панели или другом обозначенном элементе.

Затем определяют более строгое условие для фактической комбинации. Этот принцип работает только после проверки применимости документов: требование для другой модели, режима установки или типа вытяжки не становится обязательным лишь потому, что выглядит более осторожным. При противоречии нужны разъяснение изготовителя и проверка проекта профильным специалистом.

Ширину оценивают не по одной панели, а по всей зоне, которую должна обслуживать выбранная вытяжка согласно ее руководству. На плане отмечают крайние рабочие участки газовой и электрической частей, взаимное смещение панелей и положение вытяжки относительно них. Номинально широкая модель не гарантирует правильного перекрытия, если она смещена или инструкция ограничивает допустимую конфигурацию.

Положение вытяжки нельзя использовать как способ компенсировать конфликт между самими панелями. Она не увеличивает перемычку столешницы, не изменяет боковые интервалы и не освобождает занятые вентиляционные или сервисные зоны. Это самостоятельный слой карты совместимости.

Два руководства с разными ограничениями: таблица приоритета требований

Чтобы не сводить проект к набору заметок, ограничения удобно оформить как матрицу. Каждая строка посвящена одному параметру, а рядом указываются требования газовой панели, электрической панели, вытяжки, столешницы и мебели. Для любого значения фиксируют точку отсчета, вариант монтажа, страницу документа и модель, к которой оно относится.

Строки проектной матрицы

• Вырезы: размеры, форма углов, ориентация и положение относительно фасада, стены и друг друга.
• Боковые интервалы: источник требования и элементы, между которыми выполняется замер.
• Столешница: допустимая толщина, требования к соседним вырезам, перемычке, обработке кромок и опорам.
• Пространство снизу: контуры корпусов, крепеж, перегородки, полки, ящики и другое встроенное оборудование.
• Вентиляция: отдельные пути воздуха и участки, которые должны оставаться открытыми.
• Вытяжка: применимые условия по высоте, точкам отсчета, ширине и положению над смешанной зоной.
• Подключения: расположение газового отключающего устройства, подводки, кабеля, электрической точки и сервисного доступа.

Приоритет нельзя назначить одной инструкции целиком. По одной строке более строгим может оказаться требование газовой панели, по другой — электрической, вытяжки или изготовителя столешницы. Итоговая схема должна одновременно удовлетворять всем применимым условиям, а не представлять среднее значение между ними.

Например, внешние габариты могут позволять поставить панели рядом, но требования к вырезам оставят неподтвержденную перемычку. В другой компоновке столешница будет согласована, однако нижние корпуса пересекутся с перегородкой или закроют доступ к отключающему устройству. Матрица показывает такие конфликты до изготовления мебели.

Если два документа используют разные точки отсчета, содержат неясный рисунок или дают несовместимые условия, самостоятельно изменять коммуникации и выбирать удобное толкование нельзя. Вопрос передают изготовителю, проектировщику мебели либо специалисту по соответствующей газовой или электрической части. К выполнению вырезов переходят после того, как каждая строка получила подтвержденное решение для конкретных моделей.
