Газовая варочная панель над духовым шкафом: совместимость, зазоры и тепловой режим

Газовую варочную панель можно разместить над духовым шкафом, но одинаковая номинальная ширина приборов сама по себе ничего не доказывает. Два устройства должны поместиться в одном мебельном объеме не только по фасаду: под столешницей находятся корпус панели, элементы подключения, верхняя часть духовки, вентиляционные каналы, кабель и газовая коммуникация. Каждый из этих элементов занимает место и имеет ограничения по соседству с нагреваемыми деталями.

Поэтому совместимость определяют до изготовления или переделки модуля. Для проверки нужны монтажные чертежи обеих моделей и фактические внутренние размеры мебели. Инструкция панели отвечает на вопросы о вырезе, глубине корпуса и допустимом размещении над духовкой. Документация духового шкафа показывает размеры ниши, положение вентиляционных зон и требования к свободному пространству. Если две схемы нельзя совместить без отступления хотя бы от одной инструкции, пара не становится допустимой после добавления теплоизоляции или изменения креплений.

Два прибора в одном модуле: какие размеры складываются по вертикали

Модуль удобно рассматривать в разрезе сверху вниз. Первый слой — столешница. Важно учитывать не только ее общую толщину, но и участок вокруг выреза: корпус варочной панели опускается ниже нижней плоскости столешницы. Выступающие элементы, ввод газа и предусмотренные изготовителем детали крепления могут занимать дополнительное пространство.

Второй слой — фактическая высота панели под столешницей. Ее нельзя оценивать по толщине видимой рамки или стекла. Нужен монтажный чертеж конкретной модели, на котором показана нижняя точка корпуса и положение присоединительных элементов. Если под вырезом проходит мебельная царга или установлена поперечина, она может оказаться в том же объеме, что и корпус прибора.

Третий слой — свободный промежуток между панелью и духовкой. Его величину нельзя назначить универсально: допустимое расстояние определяют инструкции обоих приборов. Этот объем не следует автоматически считать свободным для шланга, кабеля или розетки. Он может быть частью предусмотренного маршрута воздуха либо зоной, которую изготовитель требует оставить незанятой.

Ниже расположен духовой шкаф. Для него сопоставляют высоту корпуса с высотой ниши и положением опорной полки. Значение имеет именно верхняя граница установленного шкафа, а не линия фасада. Полка, крепеж и регулировка опор влияют на фактическое положение корпуса. Итоговая вертикальная цепочка выглядит так: столешница, выступающая вниз часть панели, требуемый промежуток, корпус духовки и его опора. Если сумма этих элементов превышает доступную высоту, менять нужно модуль или одну из моделей.

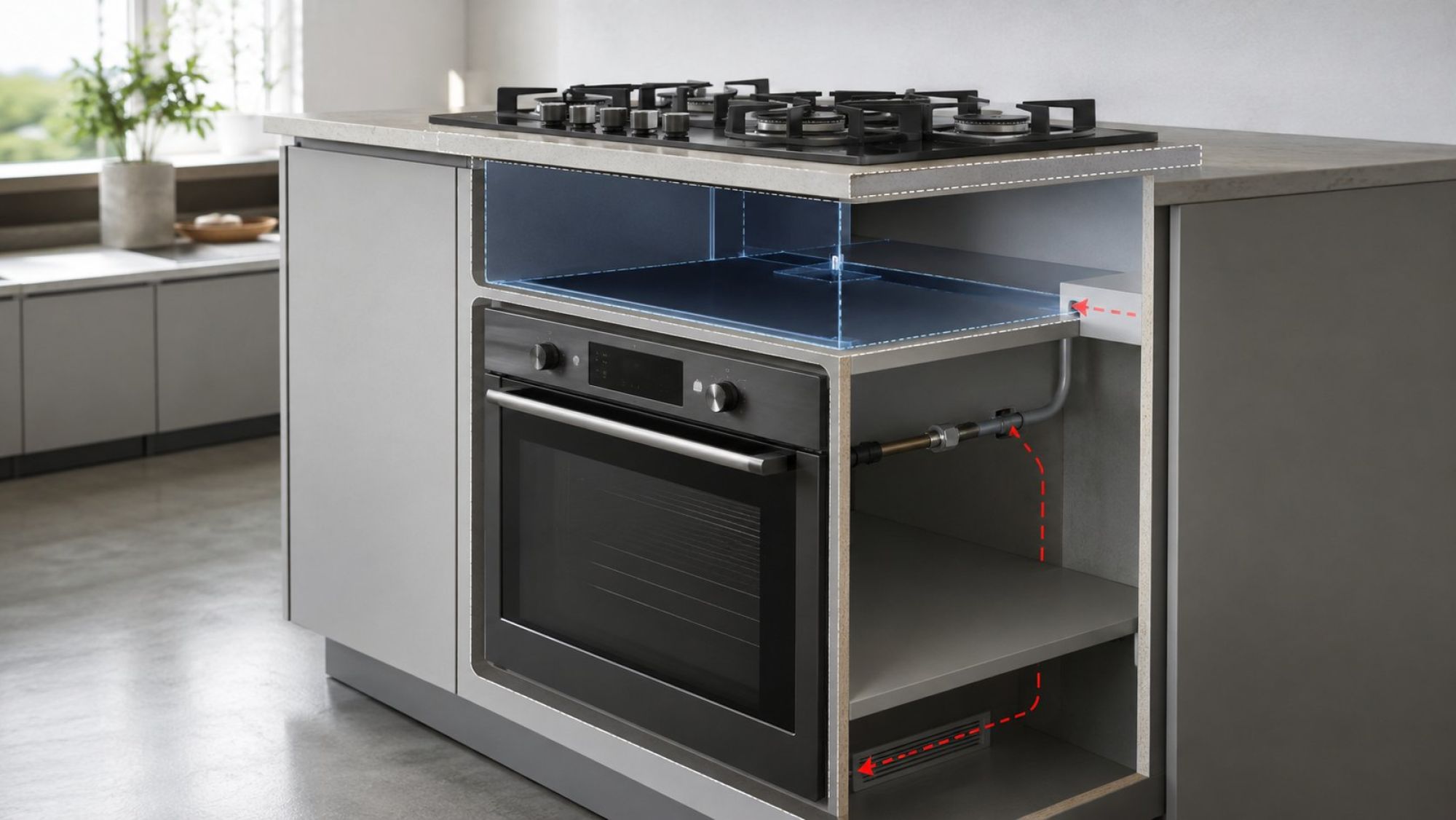

Монтажные схемы пары: четыре параметра, по которым проверяют совместимость

Первый параметр — размер и положение выреза. В документации проверяют его ширину, глубину и привязку к краям столешницы. Номинальная ширина панели описывает класс прибора, но не заменяет монтажные размеры. Две внешне похожие модели могут иметь разные корпуса и по-разному располагаться относительно передней стенки модуля.

Второй параметр — глубина корпуса под столешницей. Ее сопоставляют с верхней частью духовки, задней стенкой мебели и пространством для коммуникаций. Проверять нужно не только пересечение двух прямоугольных корпусов: штуцер, кабельный ввод, крепления или конструктивный выступ тоже могут попасть в занятую зону.

Третий параметр — минимальные зазоры. В инструкции панели и духовки они могут быть заданы для разных участков сборки: между корпусами, относительно мебели или возле зон вентиляции. При сравнении действует более ограничивающее условие. Нельзя брать удобное значение из одной схемы и игнорировать вторую, поскольку каждый изготовитель описывает тепловой режим собственного прибора.

Четвертый параметр — прямые запреты и условия соседства. Нужно отдельно проверить, разрешено ли размещение панели над духовым шкафом, есть ли требования к типу духовки и предусмотрены ли допустимые комбинации. Принадлежность техники одному бренду не равна автоматическому разрешению, а разные бренды не означают автоматическую несовместимость. Решение дает совпадение требований двух документов. Если рисунок или формулировка допускают разные толкования, надежным основанием будет письменное подтверждение изготовителя для конкретных моделей.

Результат сравнения удобно фиксировать в одной карте: монтажный размер панели, занимаемая ею глубина, требования к свободным зонам, габариты ниши духовки, путь воздуха и места коммуникаций. Такая карта полезна и при заказе мебели, и перед услугой «Установка газовых варочных панелей»: мастер получает не только ширину фасада, но и проверяемую геометрию всей пары.

Воздух под панелью и за духовкой: маршрут охлаждающего потока

Свободное место внутри модуля не всегда является вентиляционным каналом. Чтобы воздух действительно охлаждал технику, у маршрута должны быть предусмотренные изготовителем вход, проход и выход. Если один участок перекрыт, наличие пустоты в другом месте не восстанавливает схему.

Маршрут проверяют по монтажным рисункам обоих приборов. Для панели важна зона непосредственно под ее корпусом. Для духовки — пространство, через которое она получает охлаждающий воздух и отводит тепло. Эти маршруты могут проходить рядом или использовать общий мебельный объем, поэтому их рассматривают одновременно. Нельзя предполагать, что духовка обязательно отдает все тепло только через переднюю часть или что пространство за ней можно без проверки занять розеткой и запасом кабеля.

Канал способны перекрыть задняя стенка модуля, глухая полка, поперечная планка, крепеж фасада или проложенная коммуникация. Даже деталь, которая не касается корпуса, может оказаться на траектории потока. Поэтому на чертеже отмечают не абстрактный «вентиляционный зазор», а непрерывный путь воздуха через реальную мебель.

Оценивать допустимый нагрев следует только по техническим данным изготовителей. Универсальной температуры корпуса или единого размера вентиляционного промежутка для любых моделей нет. Если мебельная конструкция отличается от схемы в инструкции, решение требует подтверждения производителя, а не приблизительного сравнения с другой кухней.

Газовая панель и электрический духовой шкаф: разделение шланга, кабеля и розеток

В этой комбинации внутри одного модуля встречаются газовая коммуникация панели и электрическое питание духовки. Их размещение проверяют на том же разрезе, что и корпуса приборов. Шланг, кабель и точки подключения не должны соприкасаться с частями, нагрев которых запрещен соответствующими инструкциями. Пространство между техникой нельзя заранее назначать местом для скрученного кабеля или свободной петли шланга.

Отдельный вопрос — доступ к точкам отключения. Возможность перекрыть газ и обесточить духовку не должна зависеть от извлечения горячего или неисправного прибора из ниши. Конкретное расположение определяют по документации техники, устройству кухни и условиям газоснабжающей организации. При этом доступность не означает размещение розетки или арматуры в первой свободной точке: выбранная зона также должна соответствовать ограничениям по нагреву.

Для электрической части проверяют паспортную мощность духового шкафа и схему питания, указанную изготовителем. Необходимость отдельной линии, параметры защиты и допустимый способ подключения нельзя определять по внешнему виду вилки или по данным другой модели. Эти вопросы сопоставляют с действующими электротехническими требованиями и возможностями конкретной сети.

Практический итог проверки — план, на котором корпуса, воздушные каналы и коммуникации не пересекаются. Если безопасный маршрут шланга появляется только после перекрытия вентиляции, а розетка помещается лишь возле запрещенной нагреваемой зоны, проблема относится к компоновке модуля. Перенос отдельной детали без пересмотра всей схемы ее не решает.

Газовая панель и газовый духовой шкаф: два потребителя вместо одного

Газовый духовой шкаф меняет задачу: в одном мебельном модуле находятся два самостоятельных потребителя. Для каждого нужны паспорт, монтажная схема и разрешенный способ присоединения. Рассматривать такую пару как один прибор только потому, что панель установлена непосредственно над духовкой, нельзя.

Сначала сопоставляют виды газа и паспортные характеристики устройств, затем учитывают суммарную паспортную мощность двух приборов. Однако арифметического сложения недостаточно. Допустимость схемы присоединения определяют технические условия газоснабжения и требования уполномоченной газовой организации. Самостоятельное разветвление линии или выбор соединительных деталей по бытовой аналогии не подтверждает совместимость.

На мебельном плане должны быть показаны обе газовые трассы, предусмотренная запорная арматура и обслуживаемый доступ к ней. Коммуникации не размещают в зонах недопустимого нагрева и не проводят через участки, которые должны оставаться свободными для воздуха. Если доступ к одному потребителю перекрывает второй прибор, компоновку нужно пересмотреть до подключения.

Для такой пары особенно важно отделить совместимость техники от допустимости газовой схемы. Монтажные чертежи могут показать, что корпуса помещаются и вентиляционные требования совпадают, но это еще не подтверждает возможность подключения двух потребителей к имеющейся системе. И наоборот, допустимая схема газоснабжения не отменяет ограничений мебели и инструкций приборов. Положительный результат требуется по обеим частям проверки.

Фасад, ручки и панель управления духовки: измеряемые признаки перегрева

Ощущение «слишком горячо» субъективно, поэтому состояние пары оценивают относительно паспортных температурных ограничений и диагностических указаний конкретной модели. Для проверки важны условия, при которых проявляется нагрев: выбранный режим духовки, продолжительность работы, одновременное использование конфорок и место измерения.

Наблюдение имеет смысл вести по отдельным зонам: фасад духовки, ручка дверцы, панель управления и соседние элементы мебели. Полученные значения сопоставляют не с универсальным бытовым представлением о норме, а с документацией изготовителя. Одновременно проверяют, не изменен ли предусмотренный путь воздуха после установки фасада, полок или задней стенки.

Повторяющиеся отключения электроники, диагностические сигналы либо нестабильная работа электроподжига во время нагрева — повод прекратить эксплуатацию пары до выяснения причины. Эти проявления нельзя автоматически объявлять следствием тесной ниши: точную интерпретацию дает официальная таблица сигналов производителя. Но продолжать работу, рассчитывая, что дополнительная изоляция устранит несовместимую компоновку, нельзя.

Если признаки появляются только в определенном совместном режиме, это важно зафиксировать: какие зоны были включены, что работало одновременно и какой сигнал возник. Такие данные позволяют сопоставить наблюдение с паспортными пределами и схемой охлаждения, не подменяя диагностику предположением.

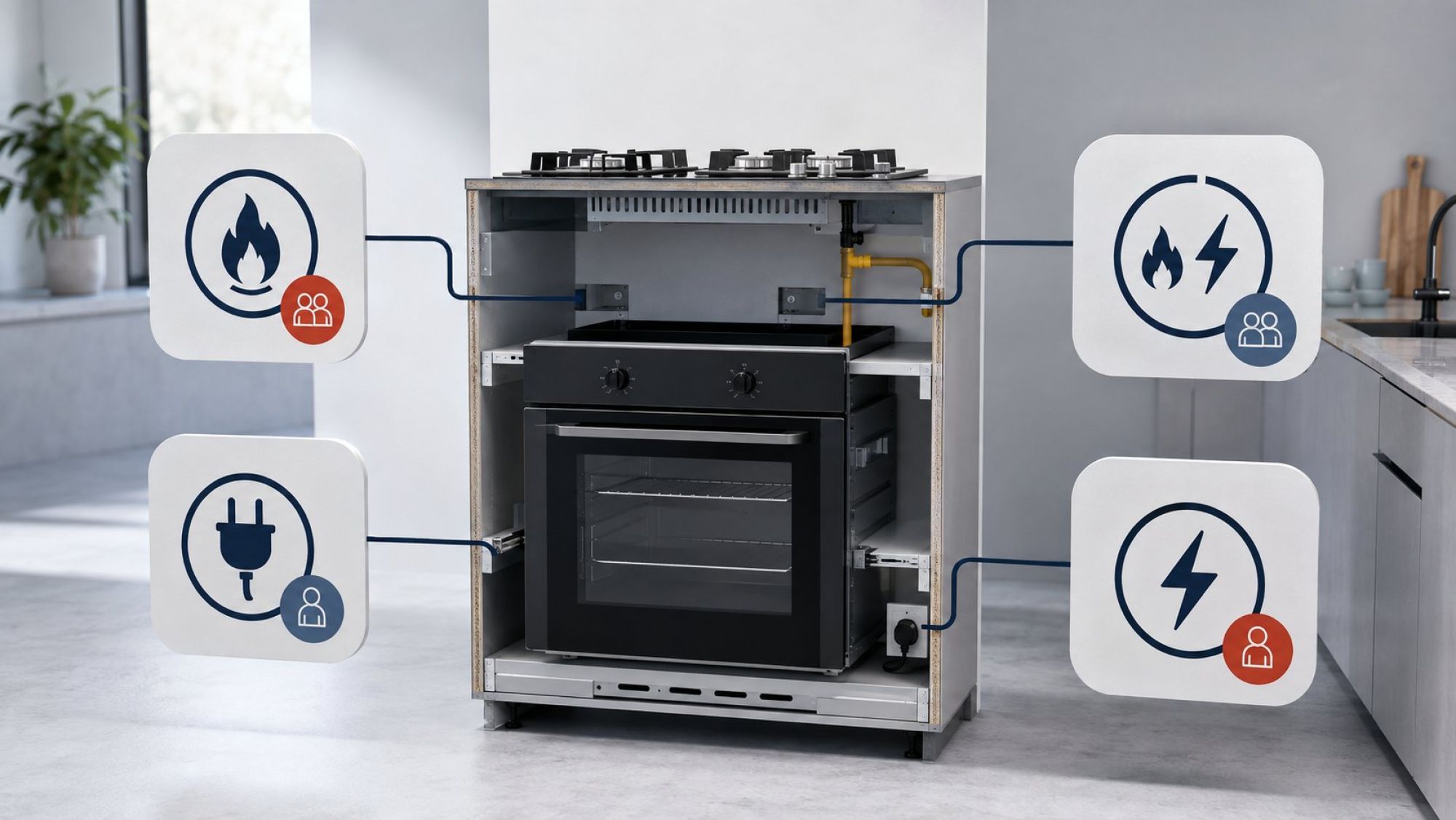

Матрица решений для четырех сочетаний панели и духовки

Итоговое решение удобно принимать по четырем сочетаниям. В каждом случае проверка начинается с двух конкретных артикулов, а заканчивается одним из трех исходов: приборы совместимы в выбранном модуле, требуется другой модуль либо требуется замена одной из моделей.

1. Газовая панель над электрической духовкой одного производителя. Сверяют вырез, глубину корпусов, вертикальные зазоры и вентиляционные схемы. Затем проверяют раздельное размещение газовой коммуникации и электропитания. Общий бренд имеет значение только тогда, когда документация прямо описывает допустимую комбинацию.
2. Газовая панель над электрической духовкой разных производителей. Требования двух инструкций накладывают на один чертеж мебели. Если условия не противоречат друг другу и все коммуникации остаются в разрешенных зонах, разные марки сами по себе не мешают совместимости. Неоднозначность следует разрешать письменными комментариями изготовителей.
3. Газовая панель над газовой духовкой одного производителя. Помимо геометрии и вентиляции проверяют паспорта обоих потребителей, суммарную паспортную мощность и допустимую схему газоснабжения. Даже заявленная изготовителем мебельная совместимость не заменяет согласование газовой части.
4. Газовая панель над газовой духовкой разных производителей. Это сочетание требует полного сопоставления независимых монтажных ограничений и отдельного подтверждения схемы для двух потребителей. Отсутствие запрета в одной инструкции не означает разрешения со стороны второй или газоснабжающей организации.

Если корпуса пересекаются, требуемый промежуток не помещается или мебель перекрывает воздушный канал, нужен другой модуль. Если модуль соответствует одной инструкции, но принципиально противоречит второй, меняют модель прибора. Пара признается совместимой только тогда, когда одновременно сходятся геометрия, зазоры, охлаждение, расположение коммуникаций и условия подключения. Именно такая проверка превращает одинаковую ширину на ценниках в обоснованное решение для конкретной кухни.
