Иглы для старого оверлока: ГОСТ 22249-82 и зазор петлителя

Иглы и петлитель старого оверлока: как разобраться с заменой ГОСТ 22249-82 и зазором 3–4 мм

Старые советские оверлоки до сих пор остаются в работе, но подобрать для них расходники сложнее, чем для современной техники. Владелец видит в инструкции запись о ГОСТ 22249-82, находит похожую по толщине бытовую или промышленную иглу, устанавливает ее до упора — и машина перестает образовывать петлю. Одновременно между иглой и петлителем может быть заметно расстояние, которое на глаз оценивается в 3–4 мм.

Эти признаки нельзя сразу сводить к одной причине. Игла может принадлежать другой системе, неправильно располагаться в иглодержателе, иметь иную высоту ушка или незаметный изгиб. Расстояние до петлителя может быть измерено не в той фазе цикла, а свободное перемещение детали — ошибочно названо зазором. Поэтому задача состоит не в поиске любой подходящей по диаметру иглы, а в последовательном сравнении геометрии расходника и положения рабочих деталей.

Маркировка ГОСТ 22249-82: стандарт, система иглы и обозначение из паспорта оверлока

Запись с номером ГОСТа и обозначение игольной системы отвечают на разные вопросы. Стандарт может описывать группу изделий, правила обозначения, размеры или технические требования, тогда как системе иглы соответствует определенная геометрия, по которой расходник должен совпасть с иглодержателем и зоной работы петлителя. Поэтому одного номера ГОСТа недостаточно, чтобы без дополнительной сверки заказать современный аналог.

Начинать поиск нужно с паспорта конкретного оверлока. Полезная запись может находиться не только в разделе об установке иглы, но и в перечне принадлежностей, таблице расходных материалов, спецификации комплекта или подписи к схеме заправки. Искать следует полное обозначение: буквенный или цифровой индекс системы, исполнение иглы, предусмотренные номера по толщине и указание на ориентацию колбы. Если в паспорте приведено несколько обозначений, важно сохранить их взаимосвязь, а не выбирать самое знакомое.

Написание «Крош-1» на корпусе также не заменяет заводской спецификации. У внешне похожих исполнений могут различаться иглодержатель, высота установки и взаимное положение механизмов. Надежным основанием для подбора остается документация именно к тому исполнению машины, которое указано на заводской табличке. Перепечатка инструкции или совет владельца похожего аппарата полезны только после сопоставления модели и обозначений.

Если сохранилась штатная игла, ее разумно рассматривать как физический образец, но не как единственный источник маркировки. Следы коррозии, сточенный кончик и деформация затрудняют измерение. Кроме того, неизвестно, была ли эта игла установлена на заводе или попала в комплект позднее. Сначала фиксируют запись из паспорта, затем сопоставляют ее с размерной схемой предполагаемой замены и только после этого сравнивают обе иглы.

Название «бытовая», «оверлочная» или «промышленная» описывает категорию слишком широко. Две иглы одной толщины могут иметь неодинаковые колбы, длину до ушка и положение выемки. Современную замену следует искать по подтвержденной таблице соответствия систем, а не по совпадению отдельных слов на упаковке.

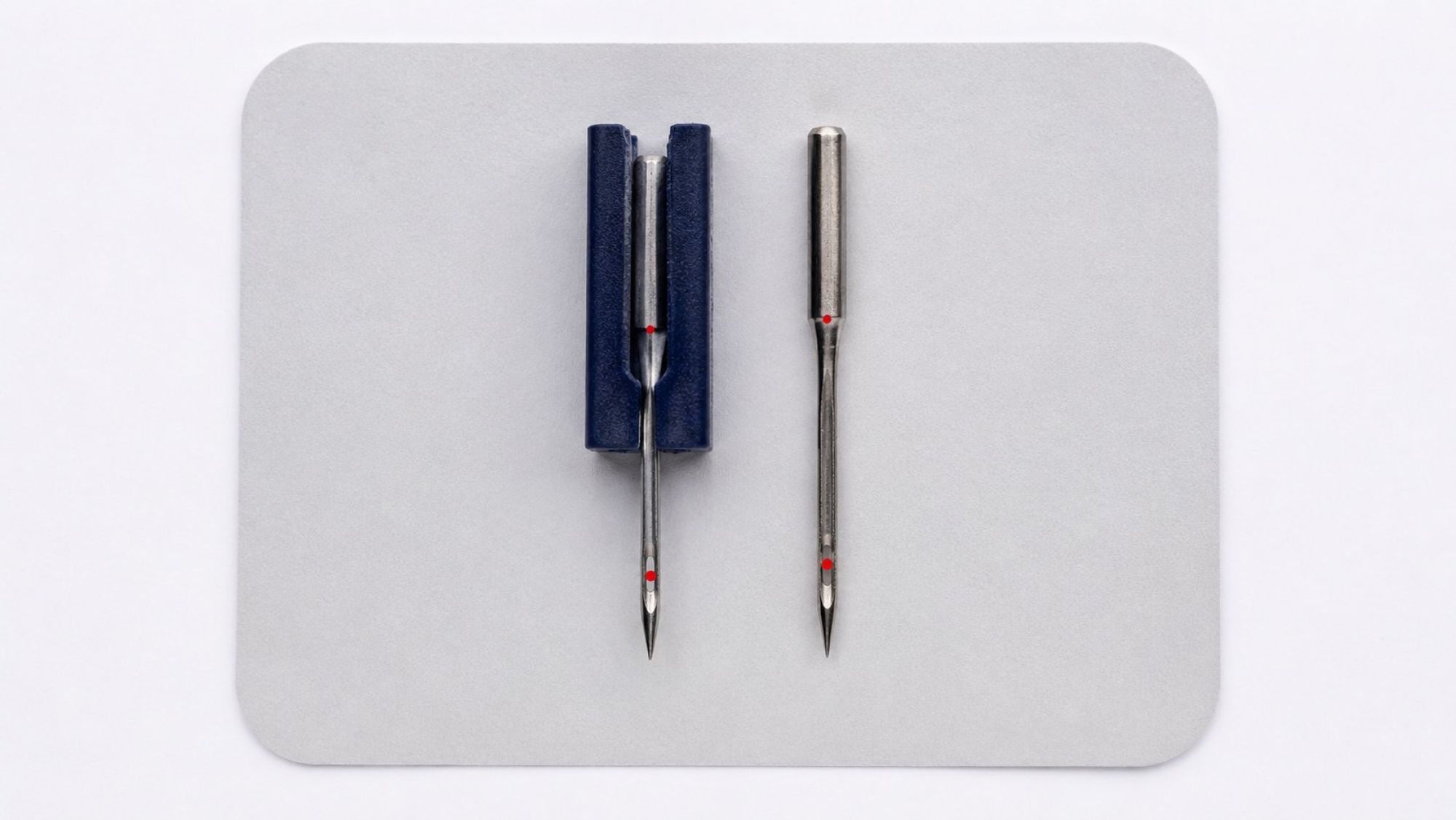

Длина от колбы до ушка, форма колбы и положение лыски: параметры совместимости иглы

Совместимость начинается с посадки. Верхняя часть иглы должна войти в иглодержатель так, как предусмотрено конструкцией, занять установленную высоту и надежно зафиксироваться. Если колба имеет другой диаметр или форму, игла может остановиться раньше, сместиться в сторону либо зажаться не той поверхностью. Внешне крепление будет выглядеть нормальным, хотя ушко окажется выше, ниже или в стороне от расчетной траектории.

При сравнении исходной иглы и кандидата учитывают несколько отдельных признаков:

• Общую длину. Она помогает обнаружить явное различие, но сама по себе не определяет положение ушка в машине.
• Расстояние от опорной точки колбы до центра ушка. Именно оно показывает, на какой высоте окажется ушко после установки иглы до упора.
• Диаметр, сечение и длину колбы. Эти параметры определяют посадку и возможность правильной фиксации.
• Наличие и положение лыски. Лыска задает ориентацию только в тех системах, где она предусмотрена; поворачивать иглу по привычке от другой машины нельзя.
• Положение длинного желобка и выемки. Они должны быть обращены так, чтобы нить проходила предусмотренным путем, а петлитель подходил к нужной стороне иглы.
• Размер и ориентацию ушка. Даже при близкой общей длине его высота относительно колбы может отличаться.
• Толщину стержня и форму острия. Эти характеристики важны для материала и прокола, но не заменяют совпадения системы.

Номер толщины сообщает о диаметре рабочей части, а не о всей геометрии. Поэтому две иглы с одинаковым номером не становятся взаимозаменяемыми автоматически. И наоборот, допустимый для одной системы диапазон толщин нельзя переносить на другую систему без подтверждения изготовителя.

Для практического сравнения нужна единая точка отсчета. Нельзя у одной иглы измерять длину от самого верха, а у другой — от места фактического упора в держателе. Размерные каталоги обычно показывают базовые линии на схеме; сопоставлять следует одинаковые размеры, обозначенные от одинаковых поверхностей. Домашнее измерение может выявить крупное расхождение, но не превращает две похожие иглы в подтвержденные аналоги.

Выемка, ушко и носик петлителя: где формируется петля нити

Петля возникает не просто потому, что игла с ниткой прошла через ткань. Во время движения иглы нить сначала увлекается вниз, а затем при изменении направления получает возможность отойти от стержня. В нужный момент носик петлителя проходит рядом с иглой и входит в образовавшуюся петлю. Для захвата должны одновременно совпасть фаза движения, высота, сторона подхода и взаимное расстояние деталей.

Выемка на игле создает пространство для близкого прохода носика петлителя. Длинный желобок, ушко и выемка имеют определенную ориентацию, поэтому игла, повернутая другой стороной, меняет условия образования петли. Она может свободно прокалывать ткань и перемещаться без видимого удара, но петлитель будет подходить со стороны, где захват нити не предусмотрен.

Если у заменяющей иглы иначе расположено ушко, момент встречи также смещается. При слишком высокой посадке петлитель может проходить ниже рабочей зоны, при слишком низкой — выше нее. Другая форма или глубина выемки меняет пространство возле носика. Разница может быть визуально небольшой, однако для петлеобразования важна не похожесть игл на столе, а положение их элементов после фиксации в машине.

Отсюда следует важное различие: отсутствие петли не доказывает, что петлитель обязательно разрегулирован. Сначала нужно исключить несовместимую игольную систему, неверную ориентацию и повреждение иглы. Но и обратное утверждение неверно: установка иглы правильной системы не гарантирует, что взаимное положение механизмов сохранено. Если машина получила удар, игла сталкивалась с твердой деталью или крепление узла сместилось, требуется проверка по контрольным положениям.

Наблюдать зону встречи допустимо только при отключенном приводе и медленном ручном проворачивании механизма в его штатном направлении. Такое наблюдение помогает описать симптом: с какой стороны проходит носик, находится ли он возле ушка, есть ли попытка захвата. Оно не дает основания подгибать петлитель или менять высоту игловодителя на глаз.

Зазор 3–4 мм: люфт детали или расстояние между иглой и петлителем

Фраза «люфт между иглой и петлителем 3–4 мм» допускает несколько толкований. Люфтом обычно называют свободное перемещение детали без соответствующего движения привода. Зазором — расстояние между определенными поверхностями в заданном положении. Кроме того, можно измерить расстояние между траекториями деталей в произвольно выбранной фазе. Эти величины описывают разные состояния и не сравниваются напрямую.

Свободный ход петлителя проверяют относительно его крепления и привода. Если деталь перемещается при легком воздействии, важно установить, движется ли весь механизм по кинематической цепи или только отдельное соединение. Число, полученное на кончике длинной детали, нельзя без сервисной методики переносить на ее шарнир: небольшое угловое перемещение у основания дает заметное линейное смещение на конце.

Боковой люфт игловодителя относится к направляющим игловодителя, а не к расстоянию между ушком и петлителем. Рабочий зазор измеряют между указанными точками иглы и петлителя только в контрольной фазе. Расстояние при произвольном положении показывает лишь то, где детали находятся в данный момент; при дальнейшем вращении оно закономерно меняется.

Поэтому значение 3–4 мм нельзя объявить ни нормой, ни поломкой без трех уточнений: между какими точками оно получено, в каком положении иглы и петлителя выполнено измерение и обозначает ли оно неподвижный промежуток либо свободное перемещение детали. Для сравнения нужен сервисный допуск конкретной модели вместе с методом контроля. Усредненное число от другого оверлока здесь способно привести к ошибочной регулировке.

Полезнее записать наблюдение буквально: например, носик петлителя проходит сбоку от стержня, но не оказывается возле выемки; петлитель можно покачать рукой при неподвижном приводе; расстояние заметно меняется после установки другой иглы. Такое описание разделяет симптомы и позволяет понять, относится проблема к расходнику, его посадке или механизму.

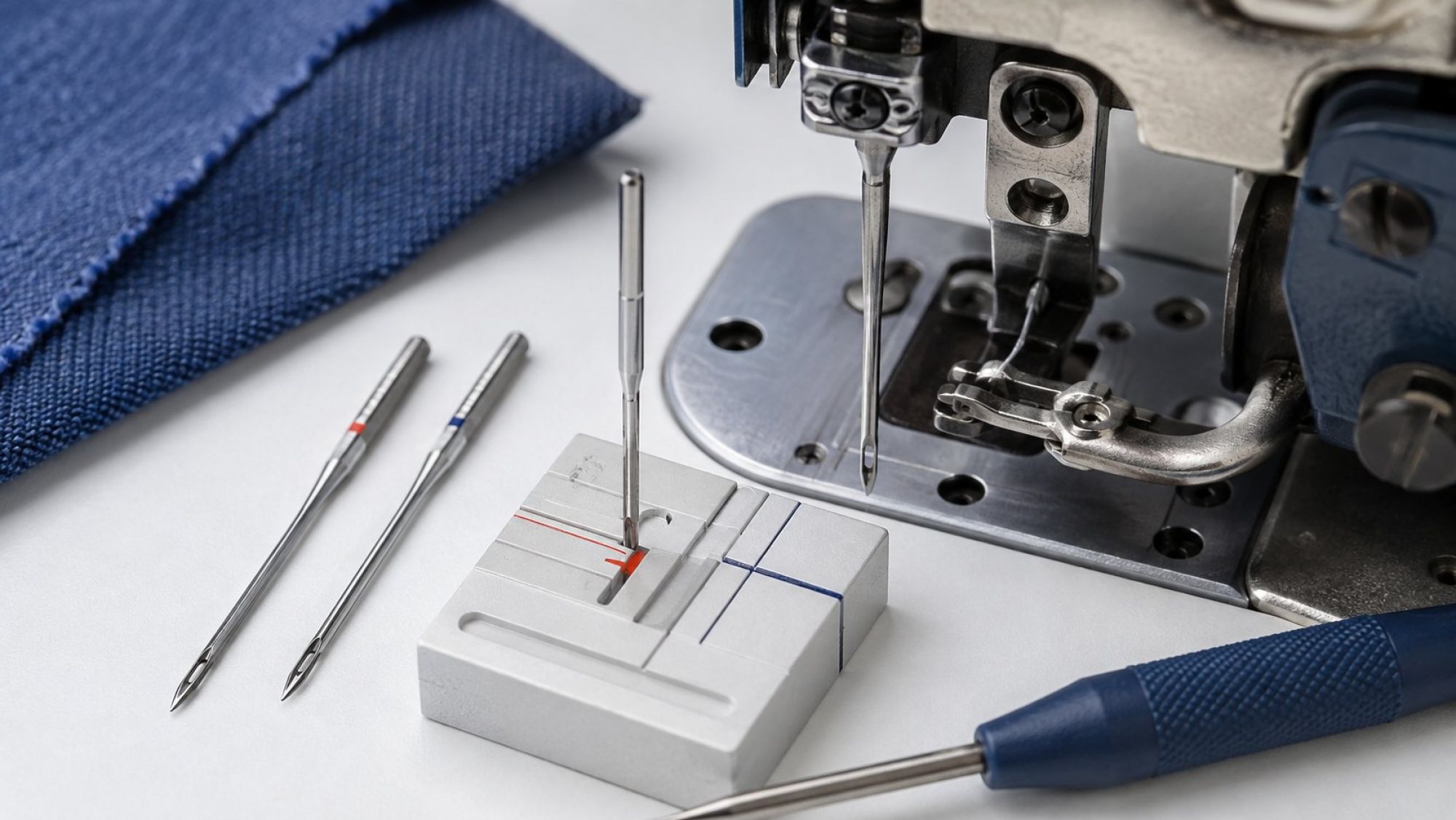

Бытовая и промышленная игла: матрица посадки, высоты ушка и образования петли

Категории «бытовая» и «промышленная» не образуют двух универсальных размеров. Внутри каждой категории существуют разные системы. Для подбора нужна матрица признаков, в которой исходная игла, паспортное обозначение и предполагаемый аналог сравниваются по одинаковым строкам.

• Длина и базовая точка: значения берут из размерных схем соответствующих систем. Простого совпадения общей длины недостаточно.
• Колба: сравнивают диаметр, форму сечения, длину посадочной части и способ фиксации.
• Лыска: отмечают ее наличие и сторону установки по инструкции именно к оверлоку.
• Высота ушка: сопоставляют расстояние от опорной поверхности колбы до центра ушка.
• Выемка и желобок: проверяют их сторону, форму и положение относительно ушка.
• Допустимые номера: указывают только диапазон, приведенный для штатной системы изготовителем оборудования или в подтвержденной таблице соответствия.
• Взаимозаменяемое обозначение: принимают только прямое соответствие систем, а не сходство упаковки, назначения или толщины.

Первый сценарий несовпадения заметен сразу: игла не входит в держатель, не доходит до опорной поверхности или не фиксируется без чрезмерного усилия. Продолжать установку в этом случае нельзя. Подтачивание колбы или расширение посадочного места изменяет предусмотренную геометрию и не подтверждает совместимость.

Второй сценарий выглядит убедительнее: игла зажимается, но садится на другую высоту. Причиной может быть иная длина колбы, другая опорная поверхность или несоответствие диаметра. Ушко при этом оказывается не там, где его ожидает петлитель. Попытка компенсировать разницу неполной установкой особенно ненадежна: положение иглы теряет воспроизводимость, а зажим может не удержать ее при работе.

Третий сценарий — совпадение высоты при иной ориентации рабочей части. Ушко находится примерно на нужном уровне, однако выемка обращена не к петлителю или имеет другую геометрию. Машина делает проколы, но носик проходит мимо петли либо не подхватывает ее устойчиво.

Наконец, возможна игла правильной системы, но недопустимой для машины толщины. В таком случае совпадение посадки еще не означает разрешение на эксплуатацию. Допустимые номера берут из паспорта, поскольку выбор связан не только с тканью, но и с предусмотренным пространством в рабочих органах. Если подтвержденной таблицы взаимозаменяемости нет, корректный результат матрицы — «аналог не установлен», а не выбор ближайшего варианта.

Игла установлена до упора, но петля не образуется: развилка по трем измеримым признакам

Фраза «до упора» подтверждает только вертикальную посадку, причем лишь при условии, что колба действительно дошла до предусмотренной опорной поверхности. Она ничего не говорит об ориентации, высоте ушка относительно штатной иглы и состоянии стержня. Развилка строится по трем наблюдаемым признакам.

1. Ориентация колбы соответствует инструкции. Сверяют положение лыски, желобка и направление заправки нити. Не следует переносить правило с обычной швейной машины или другого оверлока. Если ориентация не совпадает, иглу устанавливают так, как показано в заводской инструкции, не меняя положения петлителя.
2. Высота ушка соответствует штатной системе. Проверяют обозначение иглы и сопоставляют размер от опорной части колбы до ушка по размерным схемам. Если новая игла садится иначе или ее система не подтверждена, дальнейшая механическая регулировка не имеет основания: сначала уточняют расходник.
3. Игла не имеет видимого повреждения. Осматривают стержень, ушко и кончик. Погнутая игла меняет траекторию, а поврежденное ушко влияет на нить. Такой расходник заменяют иглой подтвержденной системы и допустимого номера.

Если обнаружено несоответствие хотя бы по одному из этих признаков, проверка возвращается к подбору и установке иглы. Это не обещает автоматического восстановления строчки, но устраняет переменную, без которой невозможно оценить механизм. Одновременно менять тип иглы и положение петлителя нельзя: после двух изменений уже невозможно понять, какое из них повлияло на результат.

Если система подтверждена, ориентация правильная, высота ушка соответствует спецификации, игла целая, но носик петлителя не подходит к зоне выемки в контрольной фазе, эксплуатацию прекращают до проверки взаимного положения механизмов. Особенно важно не запускать привод, если при ручном вращении детали приближаются к столкновению, игла отклоняется в сторону или слышен контакт.

Для обращения в сервис полезно сохранить обозначение иглы и модели, описать положение деталей и указать, после какого события исчезло петлеобразование. Направление «Ремонт оверлоков» в этом случае включает не угадывание зазора, а проверку посадки, траекторий и фаз по документации конкретной машины.

Регулировка игловодителя и петлителя: операции, требующие заводских допусков

Высота игловодителя, траектория петлителя и момент их встречи образуют связанную настройку. Смещение одной детали меняет не только видимый промежуток, но и положение в других фазах цикла. Настройка, при которой носик кажется ближе к игле в одной точке, может создать столкновение при дальнейшем вращении или нарушить взаимодействие с другими рабочими органами.

Особенно опасна попытка «убрать 3–4 мм» без понимания природы измерения. Если это расстояние получено вне контрольной фазы, оно вообще не является требуемым регулировочным параметром. Если замечено свободное движение, сначала нужно определить соединение, в котором оно возникает. Если же причина в другой системе иглы, перемещение петлителя лишь подстраивает исправный механизм под неподходящий расходник.

Для регулировки необходимы заводские контрольные положения, точки измерения и допуски именно для данного исполнения оверлока. Нужна также проверка полного цикла вручную после каждой сервисной операции. Без этих данных нельзя обоснованно выбирать направление и величину смещения. По этой причине последовательность ослабления крепежа, поворота валов, изгиба деталей или изменения фаз не может быть универсальной.

Регулировка на глаз создает риск удара носика петлителя об иглу. Последствием может стать изгиб новой иглы, повреждение петлителя, повторное нарушение петлеобразования или появление опасного контакта на рабочей скорости. Даже если после смещения машина сформировала несколько стежков, это не подтверждает правильность настройки во всем цикле и на всем предусмотренном диапазоне игл.

Граница между подбором расходника и вмешательством в механизм проходит ясно. Обозначение системы, геометрию колбы, положение ушка, ориентацию и целостность иглы можно сопоставить без изменения конструкции. Высоту игловодителя, положение петлителя, соединения привода и фазу встречи проверяют по сервисной документации. Пока штатная система иглы для «Крош-1» не подтверждена паспортом или заводской спецификацией, называть конкретный современный аналог и корректировать механизм под случайную иглу нельзя.
