Иней на испарителе холодильной витрины: диагностика по рисунку обмерзания

Иней на испарителе холодильной витрины: как рисунок обмерзания указывает на сбой

Иней на испарителе — не готовый диагноз, а визуальный сигнал, который нужно оценивать в динамике. Значение имеют площадь налета, его толщина, расположение и время появления относительно запуска или оттайки. Равномерная тонкая пленка, снежная шуба на всей батарее, лед возле слива и локальное обмерзание трубки возникают по разным сценариям. Даже выразительный рисунок показывает лишь направление проверки: состояние оттайки, дренажа, воздушного тракта и холодильного контура подтверждают по документации и измерениям конкретной витрины.

Для направления «Ремонт торгового холодильного оборудования» особенно важно отделять наблюдение от вмешательства. Персонал может зафиксировать последовательность изменений, но не должен механически удалять лед, вскрывать контроллер или работать с холодильным контуром. Такие действия способны повредить ламели, трубки и расположенные рядом электрические компоненты, а исходная картина неисправности будет потеряна.

Тонкий равномерный иней после запуска: граница штатного теплообмена

Холодная поверхность испарителя осаждает влагу из проходящего через витрину воздуха. Ее становится больше при высокой влажности в помещении, частом открытии витрины или продолжительном доступе теплого воздуха к охлаждаемому объему. Поэтому сам факт появления тонкого инея вскоре после запуска еще не доказывает неисправность.

Оценивать налет следует с учетом фазы рабочего цикла. Во время охлаждения влага может оседать на трубках и ламелях, а предусмотренная конструкцией оттайка должна освободить теплообменник от накопившегося слоя. Тип оттайки нельзя определять по внешнему виду витрины: в конкретной модели она может быть естественной, электрической, выполняться горячим газом или работать по другой схеме. Алгоритм запуска и завершения цикла задается производителем оборудования и настройками примененного контроллера.

Наиболее полезен не единичный осмотр, а сравнение состояния до и после штатной оттайки. Если тонкий равномерный налет исчезает, вода уходит из поддона, а затем витрина возвращается к обычному охлаждению, наблюдение согласуется с нормальным циклом. Однако окончательная оценка зависит от указанного производителем режима эксплуатации, допустимой температуры и влажности. Без руководства конкретной модели нельзя назначить универсальную толщину инея или период, в течение которого он считается нормальным.

Настораживает изменение повторяемости: раньше испаритель освобождался от налета, а теперь иней сохраняется после цикла либо каждый раз становится плотнее. Это уже не просто снимок холодной поверхности, а признак накопления влаги быстрее, чем система успевает ее удалить.

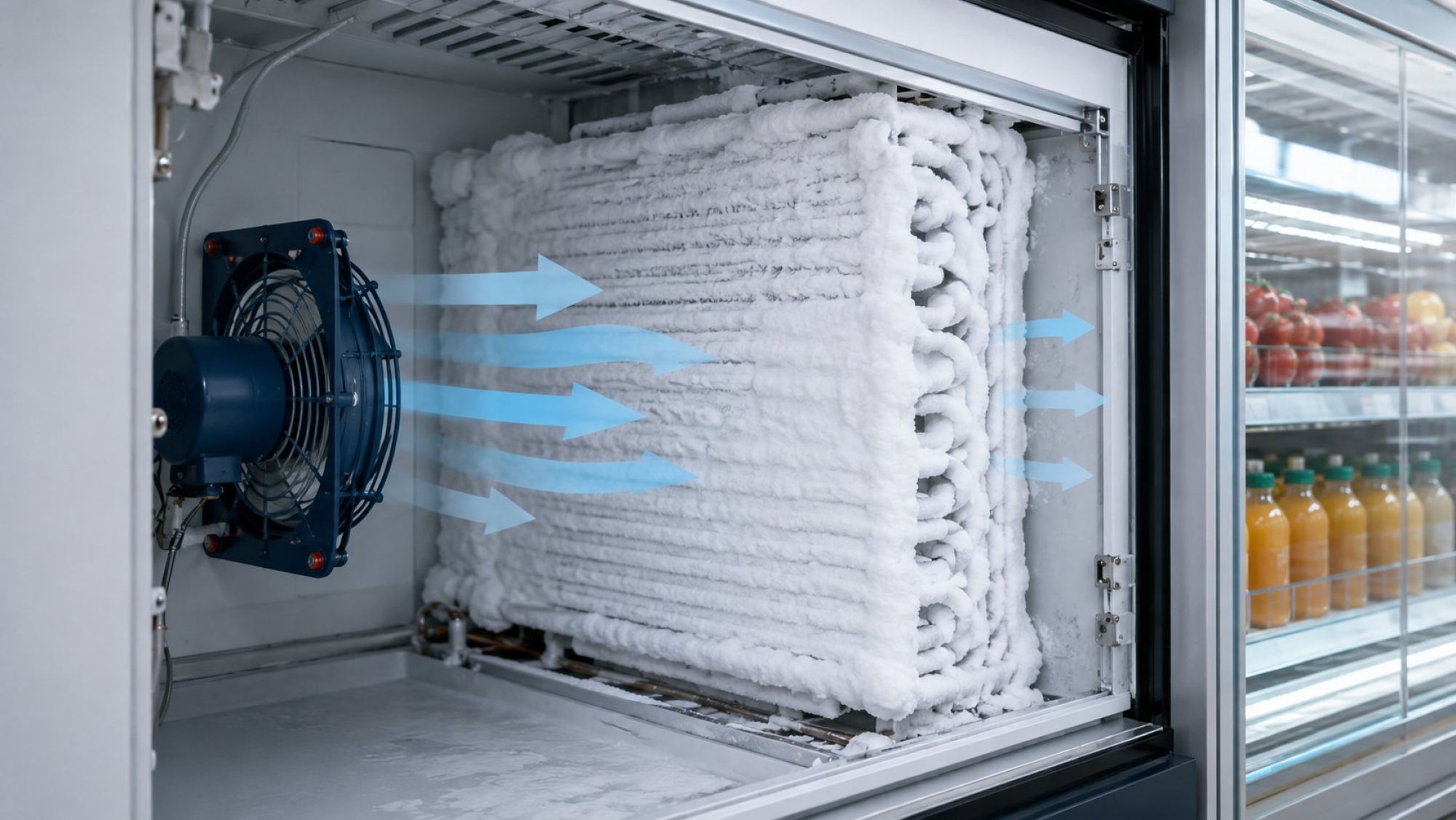

Снежная шуба закрывает всю батарею: воздух перестает проходить через ламели

Когда рыхлый налет разрастается по всей батарее, он занимает промежутки между ламелями. Проходное сечение воздушного тракта уменьшается, и вентилятору становится сложнее прогонять воздух через испаритель. Холод при этом может сохраняться непосредственно возле обмерзшей поверхности, но хуже переноситься к решеткам и выкладке.

Такой переход можно заметить по совокупности признаков. У выходных решеток поток становится слабее или распределяется не так, как раньше; звук вентилятора либо движения воздуха меняется; температура в разных частях выкладки начинает отличаться. Эти наблюдения имеют смысл только при сравнении с обычной работой той же витрины. Схемы воздуховодов, положение вентиляторов и направление подачи у оборудования различаются, поэтому переносить признаки одной конструкции на другую без монтажной схемы нельзя.

Более продолжительная работа компрессора не устраняет физическую преграду между ламелями. Холодильный контур продолжает отводить тепло от испарителя, но воздушный обмен через заросшую батарею остается ограниченным. В результате компрессор может включаться надолго, тогда как температура товара восстанавливается медленно или продолжает расти. Чем плотнее становится слой, тем меньше информации дает простое ощущение холода рядом с испарителем: оно не показывает, доставляется ли охлажденный воздух по всей выкладке.

Сплошная снежная шуба может сопровождать нарушение оттайки, чрезмерное поступление влажного воздуха или проблему воздушного потока, однако одного изображения недостаточно, чтобы выбрать причину. Для проверки важны состояние испарителя сразу после оттайки, работа вентиляторов в предусмотренные фазы и соответствие воздушного тракта схеме производителя.

Лед возвращается после каждой оттайки: нагреватель, датчик окончания и таймер цикла

Повторяющееся обмерзание удобно рассматривать как последовательность событий. Сначала контроллер должен инициировать оттайку по заложенному алгоритму. Затем предусмотренный источник тепла или иной механизм освобождает испаритель от инея. После достижения заданного условия цикл завершается, талая вода уходит, а охлаждение и обдув возобновляются в установленном порядке.

Сбой возможен на разных участках этой последовательности. Если электрический нагреватель предусмотрен конструкцией, он может не обеспечить требуемую оттайку. В другой модели причина будет относиться не к нагревателю, а к примененному способу размораживания. Поэтому наличие детали и принцип ее работы сначала сверяют с официальной схемой витрины, а не предполагают по аналогии с другим оборудованием.

Не менее важен момент окончания оттайки. Контроллер может ориентироваться на датчик температуры, заданное время или сочетание условий. Ошибочный сигнал датчика, неверная последовательность либо преждевременное завершение оставляют часть льда на батарее. Остаток становится основой следующего слоя, и после каждого рабочего цикла испаритель освобождается все хуже. Если же оттайка запускается не тогда, когда должна, визуально похожая шуба формируется по другой цепочке событий.

Коды контроллера и журнал циклов помогают отличить эти сценарии. Полезны фактическое время запуска и завершения оттайки, показания датчиков, зарегистрированные аварии и момент возврата охлаждения. Расшифровывать обозначения следует только по документации установленного контроллера: одинаково выглядящие символы и параметры у разных устройств могут иметь разное значение.

Проверка силовых цепей, нагревателя и датчиков требует сервисной диагностики. Внешнего осмотра недостаточно для вывода, какой именно элемент отказал, а попытка обойти датчик или испытать узел под напряжением создает дополнительный риск и меняет штатный алгоритм оборудования.

Лед начинается у сливного отверстия: вода не уходит из поддона

Дренажный сценарий отличается расположением очага. После оттайки вода собирается в поддоне и должна уходить по предусмотренному каналу. Если отвод затруднен, жидкость задерживается, растекается по холодной зоне и при возобновлении охлаждения снова замерзает. Поэтому наледь может начинаться у сливного отверстия или на дне под испарителем, а уже затем распространяться к батарее.

В такой картине важно проследить направление роста. Лед возле слива после оттайки, стоящая в поддоне вода и повторное замерзание снизу указывают прежде всего на необходимость проверки отвода конденсата. Это не то же самое, что равномерная снежная шуба, которая заполняет межламельное пространство по всей площади теплообменника.

Конструкция дренажа зависит от модели. Канал может проходить через зоны с разной температурой, а его обогрев присутствует только там, где он предусмотрен производителем. Положение трубки, поддона и возможного нагревательного элемента следует сверять с монтажной схемой. Без нее нельзя заключить, что видимый провод или теплый участок относится именно к дренажу, а отсутствие обогрева является дефектом.

Накопление воды опасно не только повторным обледенением. При переполнении поддона она способна выйти за расчетный путь и приблизиться к электрическим компонентам. Если вода уже распространяется за пределы зоны сбора, дальнейшие действия выполняют по установленному для объекта порядку отключения оборудования. Самодельный прогрев и механическое разрушение ледяной пробки не заменяют проверку проходимости, положения трубки и элементов дренажа по регламенту конкретной витрины.

Иней только на одном участке трубки: почему локальный рисунок не доказывает утечку

Локальный налет выглядит убедительно: часть трубки покрыта инеем, тогда как остальная поверхность испарителя остается заметно теплее. Однако этот рисунок нельзя автоматически переводить в диагноз «утечка». Для интерпретации важно знать, где расположен участок относительно входа хладагента в испаритель и как распределяется поток по теплообменнику данной конструкции.

Ограничение движения хладагента и недостаточное его количество могут давать похожее внешнее проявление — охлаждается лишь часть испарителя. На рисунок также влияет режим работы оборудования в момент осмотра. Одна фотография не показывает давление в контуре, состояние регулирующего элемента и фактическую тепловую нагрузку, поэтому по границе инея нельзя определить ни место возможной разгерметизации, ни объем хладагента.

Разделить версии позволяют инструментальные данные: давление на соответствующих сторонах контура, перегрев, переохлаждение и другие проверки, предусмотренные сервисной документацией производителя. Результаты оценивают с учетом примененного хладагента, текущих условий и схемы оборудования. Измерения выполняет квалифицированный специалист, поскольку подключение к контуру, разгерметизация, пайка и заправка не относятся к наблюдательной диагностике персонала.

Практическая ценность локального рисунка состоит в точной фиксации. Нужно отметить, с какой стороны начинается иней, насколько далеко он распространяется, меняется ли граница после запуска и совпадает ли картина с ростом температуры. Это помогает сузить проверку, но не подменяет ее.

От инея к теплой выкладке: последовательность изменения температуры, потока воздуха и циклов

Чтобы рисунок обмерзания стал полезной диагностической картой, события записывают в хронологическом порядке. Отправная точка — завершение штатной оттайки либо запуск витрины. Затем отмечают, через какое время появляется первый налет, где именно он начинается и как меняется его площадь. Формулировка «витрина снова обледенела» менее информативна, чем последовательность «после оттайки остался лед у слива, затем он распространился по поддону» или «сначала обмерз входной участок трубки, остальная батарея осталась без равномерного инея».

Следующий слой наблюдений относится к воздушному потоку. Фиксируют, одинаково ли воздух выходит через решетки, изменился ли привычный звук и не перекрыта ли вся батарея снежной массой. Разбирать защитные панели ради наблюдения не следует, если это не разрешено эксплуатационной документацией и установленным порядком обслуживания.

Одновременно записывают показания температуры в доступных штатных точках и изменения в выкладке. Важна не только отдельная цифра, но и порядок событий: сначала уменьшился поток, затем стала расти температура; либо температура изменилась при локальном обмерзании еще до появления сплошной шубы. Продолжительность работы компрессора также оценивают сравнительно: стал ли цикл заметно длиннее обычного для этой витрины и восстанавливается ли температура после оттайки.

Фотофиксацию полезно делать в одинаковом ракурсе: до оттайки, сразу после нее и при повторном появлении налета. В кадре должны различаться границы инея, сливная зона и доступная часть батареи. Такая серия показывает динамику лучше одной фотографии ледяного блока. Перед безопасным отключением сохраняют показания контроллера и время событий, если это можно сделать без вскрытия оборудования.

Порядок отключения и размораживания берут из инструкции производителя и регламента объекта. Если температура товара выходит за установленный для него диапазон, продукцию перемещают или сохраняют по действующим для предприятия требованиям, не назначая универсальный срок хранения. После этого специалист сопоставляет хронологию с журналом контроллера, схемой оттайки, устройством дренажа и измерениями холодильного контура. Так геометрия инея помогает выбрать направление диагностики, оставаясь признаком, а не окончательным заключением.
