Как устроена стиральная машина

Разбор всех основных узлов стиральной машины с фронтальной загрузкой простым языком: из каких деталей она состоит, как проходит стирка по шагам и по каким симптомам понять, что именно внутри дало сбой.

Цикл стирки по шагам

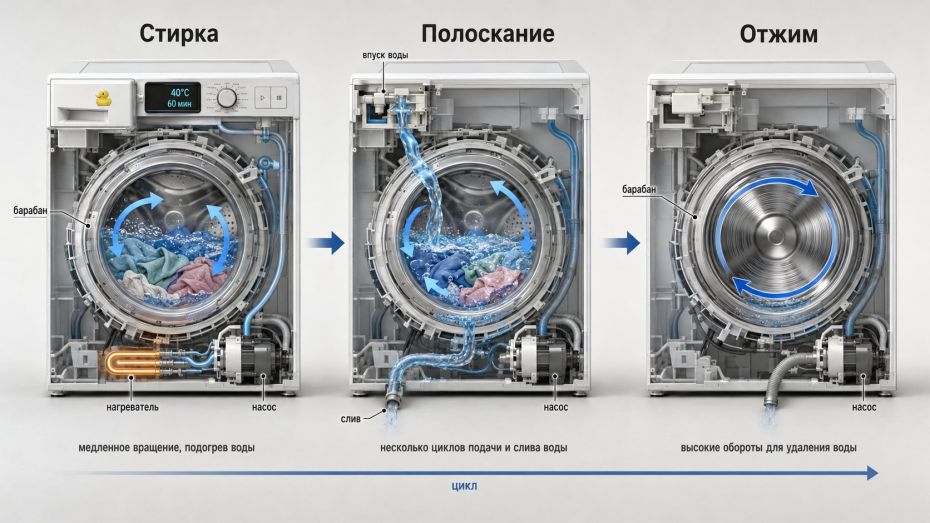

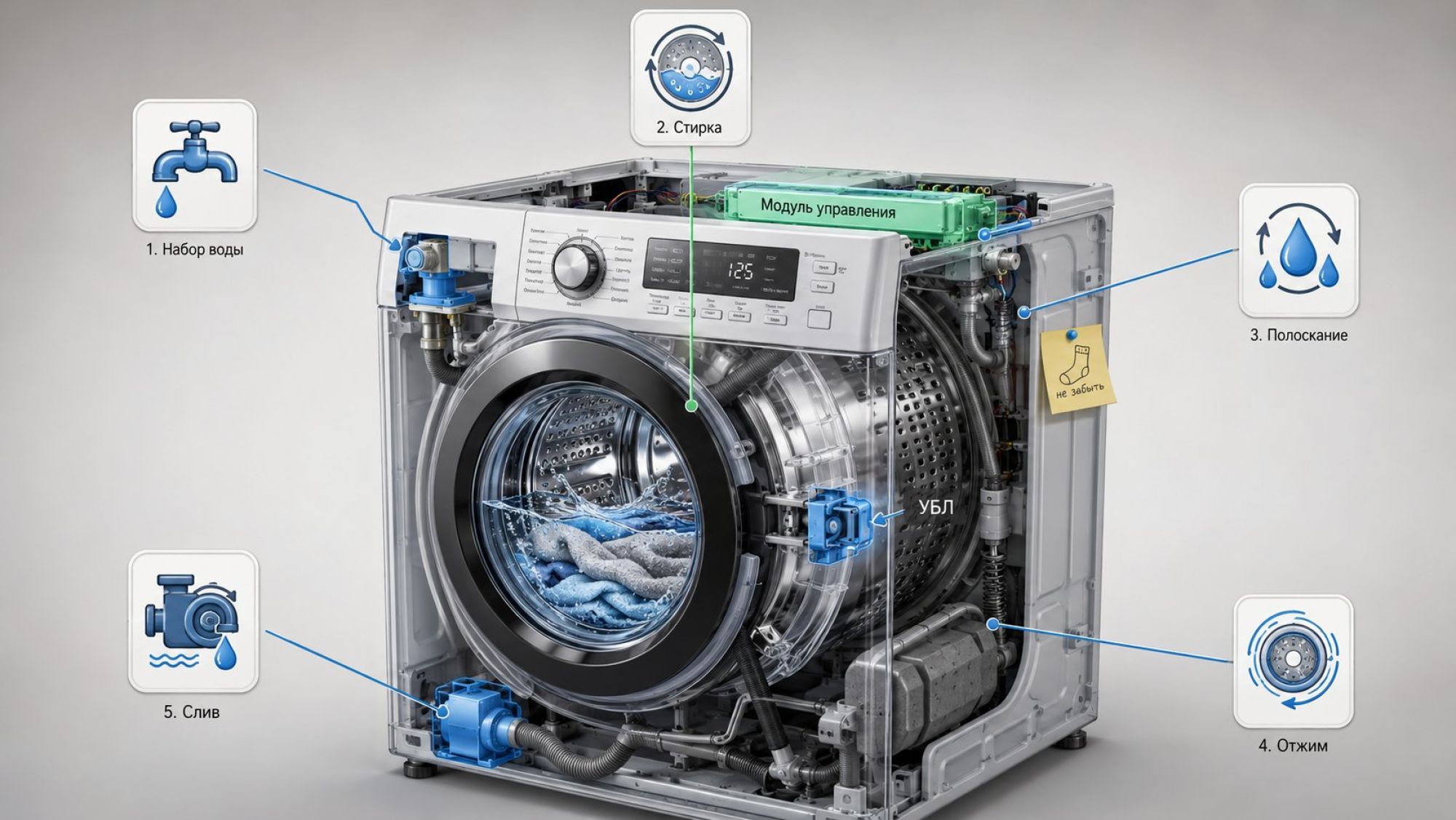

У типовой фронталки цикл почти всегда один и тот же. Схема простая: старт → забор воды → нагрев → стирка → первый слив → полоскания → финальный слив → отжим → финиш. На каждом шаге задействованы свои узлы: модуль управления и панель, УБЛ (замок люка), впускной клапан, прессостат, ТЭН с датчиком температуры, двигатель с ремнем, насос и фильтр. Модуль все координирует: принимает сигналы, дает команды, останавливает цикл при ошибках.

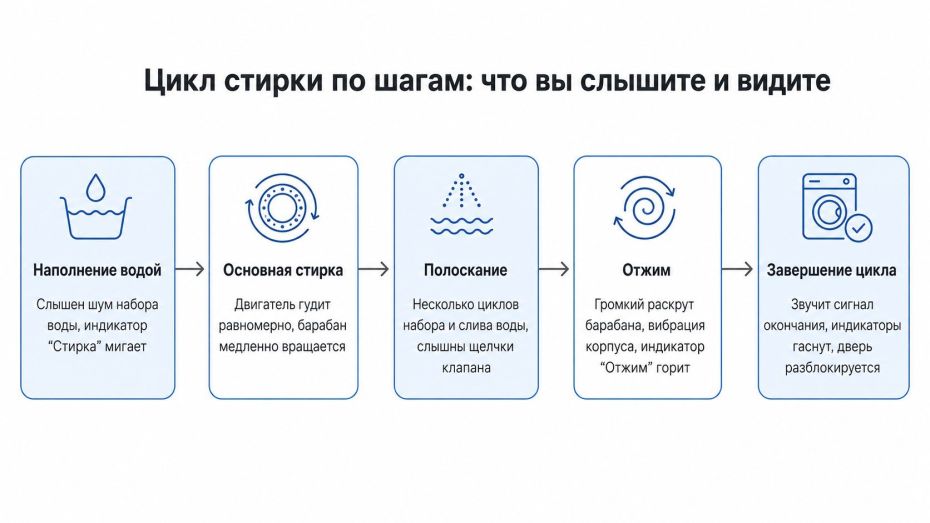

Это можно отследить без отвертки: по щелчку замка, по звуку набора воды, по теплу от стекла, по смене шума мотора и насоса и по индикаторам на панели. Ваша задача — связать шаги цикла с тем, что вы видите и слышите.

Этапы от старта до стирки

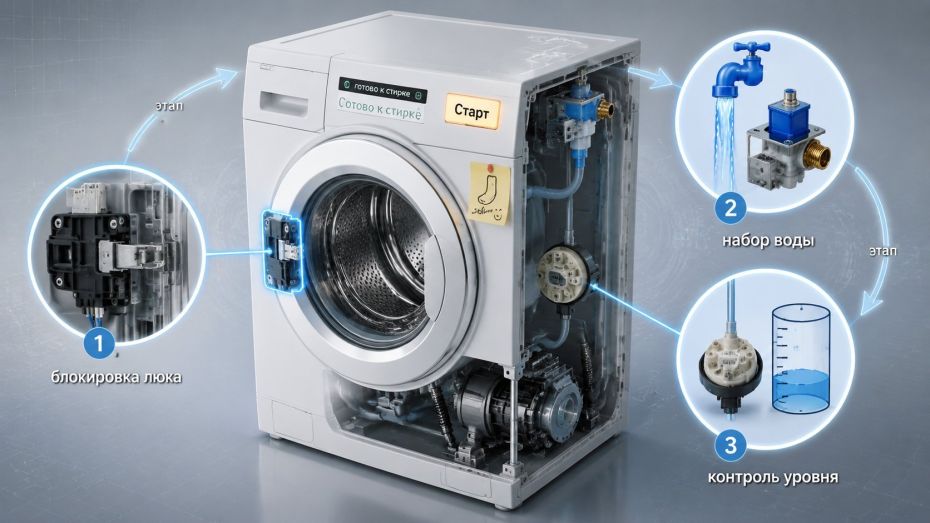

Цепочка запуска такая: вы выбрали программу, нажали «Старт», дальше слово за электронным модулем. Это внутренний «режиссер», который по заложенному сценарию включает и отключает узлы.

Первое, что делает модуль, — проверяет, закрыт ли люк. Отвечает устройство блокировки люка (УБЛ): оно защелкивает дверцу и дает электрический сигнал «можно работать». Нет сигнала — нет цикла.

Распространенная путаница: «машина не включается», хотя индикаторы горят. На деле люк не дожат, УБЛ не сработал, модуль не дает команду дальше. Картина: нажали «Старт», лампочки моргнули, но тишина. В такой ситуации сначала дожмите дверцу до четкого щелчка и перезапустите.

После подтверждения блокировки модуль подает питание на впускной клапан — электромагнитный кран внутри корпуса. Он открывается, и водопроводная вода по заливному шлангу проходит через дозатор порошка и попадает в бак.

Уровень воды контролирует прессостат — датчик уровня, соединенный с баком тонкой трубкой. Чем выше вода, тем больше давление воздуха в трубке. На заданной отметке прессостат «щелкает» и посылает модулю сигнал: «уровень норм, набор остановить».

Набор воды — первый понятный по звуку шаг. После короткой паузы после старта вы должны услышать ровный шорох струи внутри.

Наблюдательный критерий: если после старта слышно жужжание или тихие щелчки, но вода так и не приходит, возможен косяк по части забора: слабое давление, перекрытый кран, забитый фильтр на входе или проблемы с впускным клапаном. В норме в течение первых 10–20 секунд появляется явный звук набора.

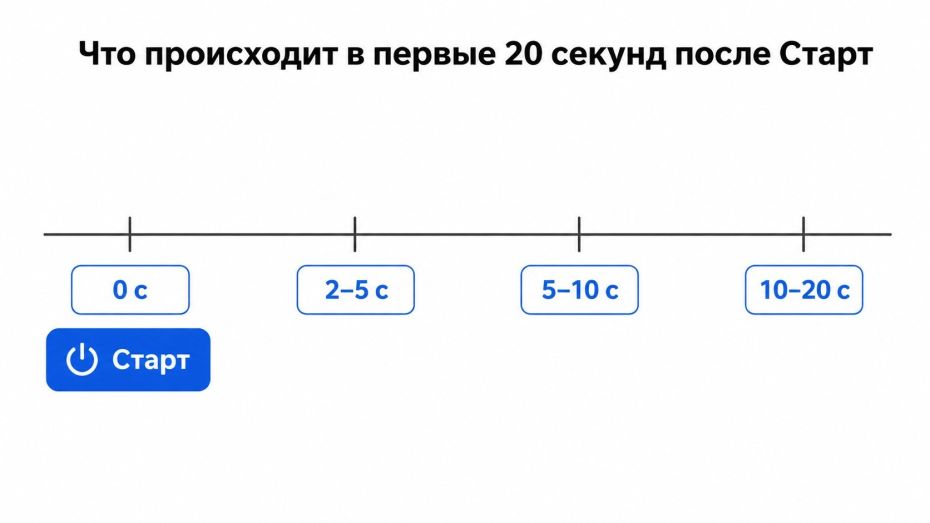

Мини‑упражнение: при следующем запуске на короткой программе отметьте три вещи — момент щелчка замка, изменение индикации после «Старт» и через сколько секунд вы услышали струю воды. Это база, по которой потом можно понимать, где цикл оборвался.

Стирка, полоскание, отжим

Как только прессостат сообщает, что воды достаточно, модуль включает ТЭН — трубчатый нагреватель внизу бака. Это встроенный «кипятильник»: на него подается напряжение, спираль греется и отдает тепло воде. За тем, чтобы не перегреть, следит датчик температуры.

Когда вода прогрелась до нужной температуры, модуль отключает ТЭН по сигналу датчика и подключает двигатель. Мотор крутит вал, ремень передает движение на шкив барабана, барабан плавно вращает белье то в одну, то в другую сторону.

Основная стирка идет циклами: барабан крутится, делает паузу, меняет направление. Вода с растворенным порошком проходит через ткань, а ребра внутри барабана перемешивают вещи. Это работа связки «двигатель → ремень → барабан» под контролем модуля и датчика оборотов.

Дальше модуль дает команду на первый слив. Включается сливной насос: он тянет воду из нижней части бака через фильтр и патрубки в сливной шланг. После этого снова набирается чистая вода — начинается серия полосканий. Обычно это несколько циклов: набор → короткая прокрутка барабана → слив.

Перед финальным отжимом машина какое‑то время крутит барабан на низких оборотах. Она «раскладывает» белье по стенкам бака, чтобы снизить дисбаланс. Многие принимают этот этап за зависание на полоскании, хотя это нормальная попытка равномерно разложить вещи, а не сбой.

Финальный отжим — это высокие обороты двигателя и барабана плюс непрерывная работа насоса, который откачивает воду, выжатую из тканей. Когда программа завершена, модуль отключает все силовые узлы, делает короткую паузу и дает команду УБЛ: замок отпускает дверцу, можно доставать белье.

Еще один критерий: если на горячей программе в середине цикла барабан бодро крутится, а стекло на дверце остается откровенно холодным, есть повод подозревать ТЭН или его управление. Если режим экономичный и стекло лишь чуть теплое — это нормально.

Что сделать сейчас: запустите пустую стирку на короткой программе. По шагам отметьте: щелчок замка, начало набора воды, паузу и запуск нагрева (через 5–10 минут стекло становится теплым на горячем режиме), старт вращения барабана, включение насоса (низкий ровный гул) и выход на отжим. Запишите для себя эту последовательность с примерными промежутками. Это будет ваша личная «диаграмма цикла», по которой потом проще понять, на каком шаге стиралка реально зависла и какой узел в этот момент должен был работать.

Основные железки внутри

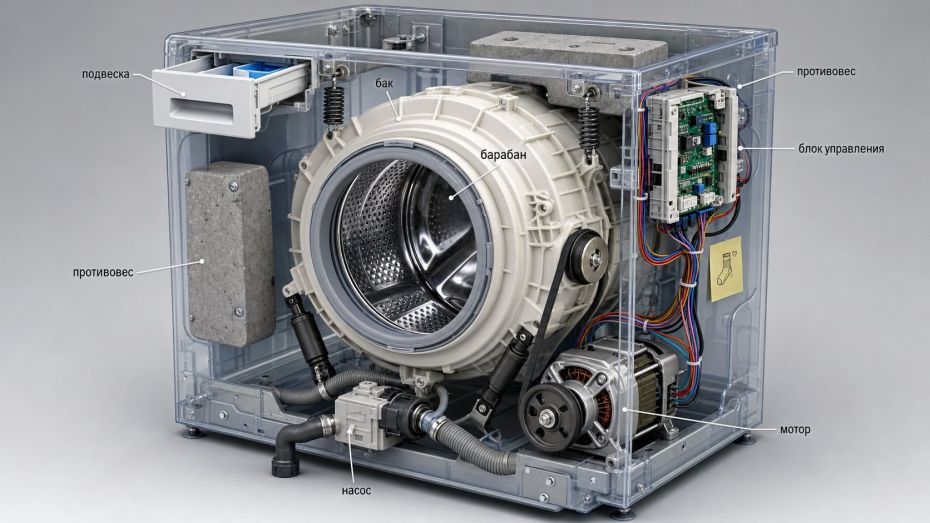

Если снять внешние крышки, внутри окажется довольно простая схема. Корпус — это жесткий «шкаф» с люком спереди. В центре, на пружинах и амортизаторах, висит бак с барабаном. Спереди и сверху к баку прикручены тяжелые противовесы. Сзади, ниже бака, — электродвигатель с ремнем и шкивом. Внизу, ближе к фасаду, живет насос со своим фильтром и сливным трактом. Панель и модуль управления — наверху, возле передней стенки. Все, что шевелится и вибрирует, подвешено внутри, а корпус и пол должны оставаться максимально спокойными.

Бак, барабан, подвеска

Механика стиралки держится на связке «бак + барабан». Барабан — это то, что видно изнутри: блестящий цилиндр с отверстиями и ребрами‑бойниками, куда кладут вещи. Бак — наружная «ванна» из пластика или металла, в которой крутится барабан и плескается вода.

В барабане вы стираете, в баке живет вода. Барабан жестко закреплен на валу и крестовине, которые выходят назад через стенку бака. Вся грязь и химия остаются в баке, а барабан просто пропускает раствор через ткани.

Сам бак внутри корпуса не стоит жестко. Его верхняя часть подвешена на нескольких мощных пружинах, прикрепленных к верхней раме корпуса. Это подвеска: она позволяет баку немного «гулять» при вращении и не передавать каждый толчок на стенки машины.

Снизу бак опирается на амортизаторы. Они работают как стойки в автомобиле: дают баку ходить, но гасят резкие рывки и колебания. Корпус при этом остается относительно неподвижным, вся тряска отрабатывается внутри подвески.

Важно не путать названия. В сервисных текстах и видео барабаном всегда называют внутреннюю перфорированную часть, а баком — внешнюю оболочку, которой изнутри не видно. Если это перепутать, легко неправильно понять советы: одно дело «шумит барабан», другое — «подтек бак».

Критерий по подвеске: если при легком нажатии рукой барабан уходит глубоко внутрь и при этом слышен глухой удар или звон, подвеска может быть ослаблена или повреждена. В исправной машине ход заметный, но мягкий, без металлических стуков.

Что сделать сейчас: откройте люк, внимательно посмотрите внутрь и отметьте, что перед глазами именно барабан из нержавейки с отверстиями. Потом аккуратно покачайте его рукой вперед‑назад и в стороны и запомните нормальную «упругость». Это ощущение потом поможет заметить, что с подвеской что‑то поменялось.

Амортизаторы и противовесы

Стабильность машины на отжиме держится на двух деталях: амортизаторах и противовесах. Противовесы — тяжелые блоки из бетона, чугуна или плотного композита, прикрученные к баку. Они добавляют массичности и помогают удерживать бак от сильных раскачек. Амортизаторы снизу соединяют бак с корпусом и гасят его движение.

Один крупный противовес обычно стоит спереди, вокруг люка, еще один — сверху или сзади бака. Такая развесовка компенсирует дисбаланс, когда влажное белье сбилось в одну сторону и тянет барабан. Без этих грузов бак на высоких оборотах бился бы о корпус.

Амортизаторы находятся в нижней части корпуса. Один конец крепится к баку, второй — к дну или стенке корпуса. При отжиме бак стремится ходить во все стороны, амортизаторы сопротивляются и превращают резкие толчки в короткие глухие колебания.

Симптомы по амортизаторам: корпус начинает сильно раскачиваться, машина заметно «приседает» на углы, при этом звук больше похож на глухую тряску, без выраженного металлического звона. Иногда слышно, как бак бьется о стенки, если амортизаторы почти не держат.

Симптомы по противовесам: при раскрутке барабана появляются глухие удары и металлический звон, будто что‑то тяжелое болтается внутри. Это похоже на ослабленный или треснувший груз, который уже не сидит плотно. Игнорировать такие звуки не стоит — можно добить крепления и сам бак.

Многие воспринимают сильную тряску и стук как «особенность» стиралки и продолжают пользоваться. В итоге разбиваются посадочные места, трескается пластик, появляются протечки. Риск здесь прямой: вместо мелкой доработки подвески приходится менять крупные узлы.

Практичный критерий: если при отжиме корпус заметно ходит относительно пола, верхняя крышка дрожит, как барабан, а к этому добавляются удары или звон, это уже сигнал по подвеске и противовесам. Ровная, умеренная вибрация без звона и ударов — норма.

Что сделать сейчас: при следующем отжиме встаньте рядом, посмотрите на корпус сбоку и сверху, прислушайтесь. Если машину ведет, она «ходит» по комнате или бьется о мебель — хотя бы зафиксируйте это как симптом и не списывайте на «любая стиралка так делает». Разбирать корпус и крутить крепеж без опыта не нужно — достаточно внешних наблюдений, чтобы понять, что пора звать специалиста.

Вода, нагрев и слив

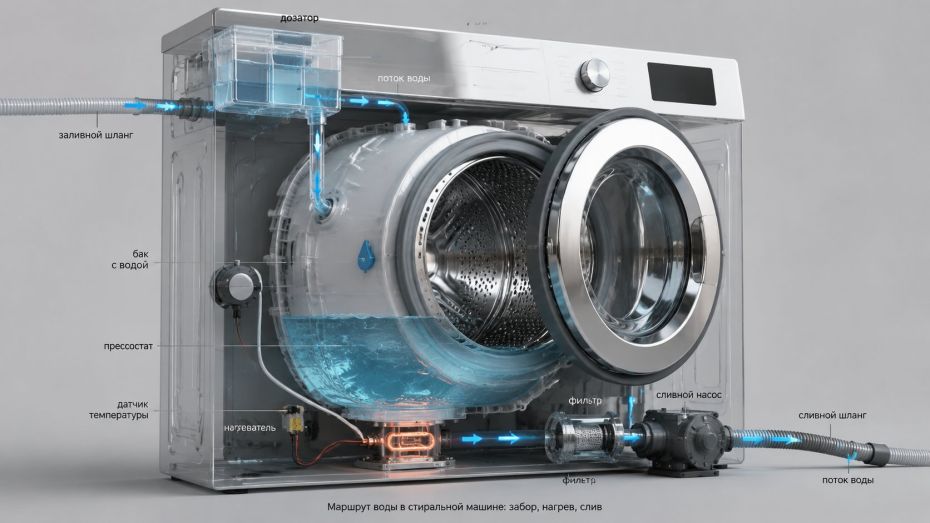

У воды внутри стиралки один и тот же маршрут. Сначала она приходит из водопровода по заливному шлангу, проходит через впускной клапан и дозатор порошка, попадает в бак. Там уровень контролирует прессостат. Дальше воду греет ТЭН под присмотром датчика температуры. После стирки и полосканий насос с фильтром выкачивают воду через патрубки и сливной шланг в канализацию. Один цикл — полный круг по этой трассе.

Базовый критерий: если программа «зависла» на одном этапе, а вода все еще стоит в барабане и явно не уходит, в первую очередь подозревайте слив: фильтр, патрубки или сам насос. В норме после команды «слив» уровень заметно падает уже в течение первой минуты.

Все это можно представить без схем: вы видите, как вода набирается через стекло дверцы, чувствуете тепло нагрева, если потрогать стекло на горячей программе, и слышите характерный гул насоса при сливе.

Действие на сегодня: включите отдельный режим слива или короткую программу, дождитесь начала откачки и через стекло оцените, как быстро вода уходит из барабана. Это можно сделать без любого вмешательства — чистое наблюдение.

Забор воды и порошка

В начале цикла модуль дает команду на набор: открывается впускной клапан, и вода по заливному шлангу входит в корпус. Дальше струя попадает в кювету дозатора — выдвижной ящик с секциями для разных этапов стирки. В классическом варианте есть отдельные отсеки для предстирки, основной стирки и кондиционера.

Струя направляется в нужный отсек, подхватывает порошок или жидкое средство и по пластиковым каналам через патрубок идет в бак. Уровень воды контролирует прессостат: по росту давления воздуха в своей трубке он сообщает модуля, что воды достаточно, и можно переходить к нагреву.

Наблюдательный критерий: если после старта вы слышите легкое жужжание и щелчки, но в кювету вода почти не льется и барабан остается сухим, подозрение падает на впускной клапан или слабое давление в водопроводе. В норме в кювете видна четкая струя.

Распространенная ошибка — лить средства «куда придется». В итоге часть химии уходит не в тот этап, остаются потеки и запах, а кажется, что стиралка плохо выполаскивает.

Что сделать сейчас: выдвиньте кювету до конца, посмотрите маркировку: «I» — предстирка, «II» — основная стирка, отдельный значок — кондиционер. Разложите средства по секциям и при следующем запуске один раз загляните, как вода смывает их внутрь.

Нагрев и слив воды

Когда прессостат фиксирует нужный уровень, модуль включает ТЭН. На его контакты подается напряжение, он разогревается и греет воду в баке. Рядом стоит датчик температуры: по мере роста температуры он меняет сигнал, и модуль отключает ТЭН, как только вода достигает значения, заложенного в программу.

По ощущениям нагрев можно отследить прямо по дверце: на режимах 60 °C и выше стекло становится заметно теплым примерно к середине фазы стирки. На экономичных или деликатных программах температура ниже, стекло может быть лишь слегка теплым.

• Если включена горячая программа, а к середине стирки стекло остается явно холодным — это повод подозревать ТЭН или его управление.
• Если режим щадящий и стекло едва теплое — это нормально для экономии и защиты ткани.

После стирки и каждого полоскания модуль включает сливной насос. Он тянет воду из нижней части бака по патрубку, прогоняет ее через фильтр и корпус‑«улитку» и выталкивает в сливной шланг.

Фильтр собирает ворс, мелкие предметы и мусор. Когда он забит, откачка замедляется: вода уходит долго, программа задерживается на этапах «слив/отжим», насос может включаться и выключаться рывками, а барабан продолжает крутиться в воде.

Критерий по наблюдению: если после стирки вы видите воду у нижней кромки дверцы, а таймер либо стоит, либо долго крутится на одном значении, при этом слышно повторяющиеся включения насоса, почти всегда виноват именно сливной тракт.

Что сделать сейчас: во время слива подойдите к машине и послушайте нижнюю часть корпуса. Насос дает ровный гул, отличимый от мотора барабана. Если звук есть, а уровень воды почти не падает, проблема, скорее всего, в засоре, а не в электронике. Периодически заглядывайте в зону фильтра через штатный лючок, но без самодеятельной разборки — этого достаточно, чтобы не запускать слив.

Мозг и мини шпаргалка

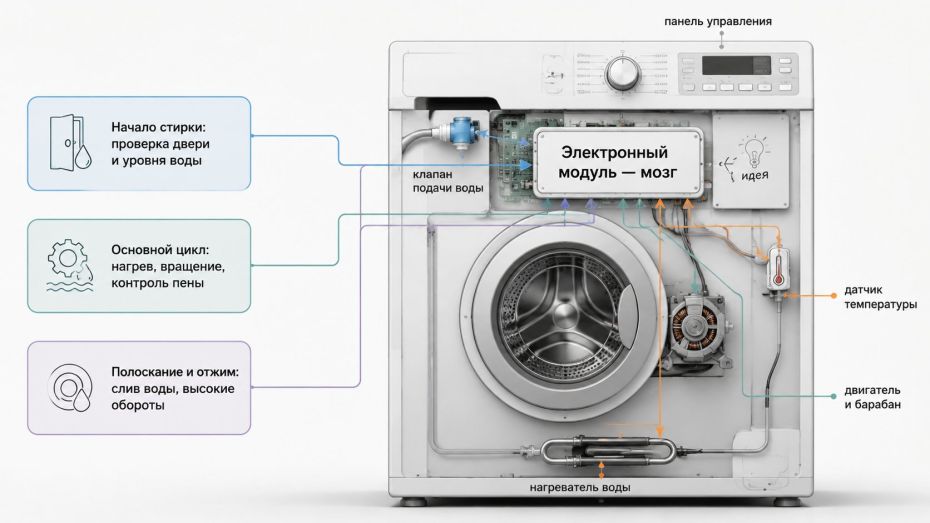

Все этапы цикла сводятся в одну точку — электронный модуль. Он читает сигналы датчиков, реагирует на нажатия на панели и решает, когда включать клапан, ТЭН, двигатель и насос. Если машина ходит по кругу, перескакивает этапы или зависает без понятной причины, в большинстве случаев это история про модуль или сигналы от датчиков, а не про «характер программы».

Модуль, датчики, панель

Электронный модуль управления — мозг стиралки. Он принимает сигналы от панели и датчиков и по очереди включает двигатель, впускные клапаны, ТЭН и насос. Это отдельная плата, спрятанная под верхней крышкой или за передней панелью.

Команда в модуль приходит с панели управления. На ней — селектор программ, кнопки доп‑функций и старт/пауза. Панель не «рулит мотором напрямую», она лишь сообщает модулю, какой сценарий запустить и с какими опциями.

За уровень воды отвечает прессостат. Это датчик с тонкой трубкой к баку: чем выше вода, тем сильнее давление воздуха. Когда отметка достигнута, прессостат переключается, модуль прекращает набор и может безопасно включить нагрев.

Датчик температуры следит за ТЭНом. Он измеряет, насколько прогрелась вода, и передает модулю текущую температуру. Как только цель достигнута, модуль отключает нагрев, чтобы не устроить кипяток там, где он не нужен.

За скорость кручения отвечает датчик оборотов барабана. Он стоит на двигателе или шкиве и считывает число оборотов в минуту. По нему модуль понимает, когда держать медленные качания, а когда выходить на отжим.

Внутренний сценарий прост: панель передала выбранный режим → модуль проверил, закрыт ли люк и что говорит прессостат → по очереди включает клапан, ТЭН, двигатель и насос, опираясь на показания датчиков уровня, температуры и оборотов. Все это он отображает индикаторами и кодами.

Наблюдательный критерий: если стиралка внезапно обрывает цикл, мигает странными комбинациями ламп или выдает код и больше ничего не делает, это уже зона модуля и датчиков. Он зафиксировал ошибку по данным одного из датчиков, и ждать, что «само пройдет», обычно бессмысленно.

Популярное заблуждение — считать, что крутилка на панели «добавляет обороты» напрямую. На деле это просто интерфейс, а все решения о скорости, времени и нагреве принимает модуль.

Важно: самостоятельный ремонт модуля, датчиков и платы управления не входит в задачу этого текста. Без опыта и схем легко сделать хуже. Наша цель — научиться понимать, кто за что отвечает, а не чинить электронику вслепую.

Что сделать сейчас: откройте инструкцию и посмотрите, какие значки и лампы отвечают за нагрев, отжим, замок люка и ошибки. В следующий цикл следите не только за таймером, но и за тем, какие пиктограммы загораются при наборе воды, нагреве, стирке, сливе и отжиме.

Чеклист и таблица деталей

Чтобы не теряться в чужих советах и роликах, держите в голове простую карту узлов. Это справедливо для большинства фронталок и не требует разборки — достаточно понимать общую компоновку.

• Если представить стиралку с открытым корпусом спереди, в центре будет бак с барабаном. Внутри — перфорированный цилиндр барабана, который вы видите через люк. Снаружи, вокруг него, — бак с водой, который изнутри не виден.
• Если смотреть на стиралку сзади, вы увидите круглый бак и шкив с ремнем на его задней стенке. Ниже, ближе к полу, разместится электродвигатель, который крутит этот ремень. По бокам и сверху — пучки проводов к модулю и датчикам.
• Если заглянуть под верхнюю крышку сверху, в передней части будет панель с селектором и кнопками, ближе к задней — модуль управления в пластиковом корпусе. Там же проходят шланги к впускному клапану и к прессостату.
• Если смотреть спереди внизу, за маленькой дверцей найдете фильтр насоса. За ним, чуть глубже, — сам насос, соединенный патрубками с баком и сливным шлангом, который уходит к задней стенке.

Теперь компактная шпаргалка по основным деталям и их роли в цикле:

Фильтр по источникам: если в тексте или видео кто‑то говорит «лопнул бак» и при этом показывает на металлический барабан через люк, это явная путаница терминов. К остальным советам такого автора стоит относиться настороженно.

Финальное действие: сохраните или распечатайте эту таблицу. В следующий раз, когда увидите код ошибки или будете читать советы сервиса, у вас под рукой будет простой список «что где находится» и «кто за что отвечает» на каждом шаге цикла.
