Кабель в земле: выбор марки, защиты и профиля трассы на участке

Подземная линия не занимает место над участком и защищена от ветра, но в грунте для нее значимы влага, давление, камни и случайные повреждения при земляных работах. После благоустройства над маршрутом могут появиться дорожка, въезд или посадки, поэтому конструкцию линии выбирают с учетом будущего использования территории.

Прокладка кабеля начинается с определения назначения линии, условий грунта, нагрузок над маршрутом и мест пересечения коммуникаций. Затем параметры сопоставляют с документацией конкретного кабеля и защитных элементов, назначают профиль трассы и фиксируют его до засыпки.

ВВГнг-LS, бронированные марки и аналоги: применимость оболочки к грунту

Маркировка кабеля описывает отдельные свойства конструкции, но не дает универсального разрешения на размещение в любой земле. Условия эксплуатации и способ прокладки проверяют по паспорту и техническому описанию конкретного изделия.

Обозначение нг-LS относится к характеристикам пожарной безопасности соответствующего исполнения. Оно само по себе не подтверждает защиту от лопаты, камней, давления грунта или воды. Наличие наружной оболочки также не означает автоматической пригодности кабеля для непосредственной прокладки в грунте.

ВБбШв и АВБбШв рассматривают как бронированные варианты для прямой прокладки в грунте, если такой способ и условия конкретного участка допускаются документацией выбранного изделия. ВБбШв имеет медные жилы, АВБбШв — алюминиевые; это различие учитывают при электрическом расчете, подборе соединений и вводов. Вывод о прямой прокладке нельзя переносить на любой кабель с броней или на любой грунт: проверке подлежат вся конструкция, наружный покров, климатическое исполнение и ограничения изготовителя.

Для небронированного кабеля проектная развилка другая: его размещают только в документированно подходящей защитной системе, например в предусмотренном проектом канале, и лишь при допустимости такой среды по паспорту кабеля. Труба принимает определенные механические воздействия, но не делает любое изделие пригодным для подземной линии.

При сравнении вариантов разделяют функции элементов:

• Электрическая изоляция отделяет токопроводящие жилы друг от друга и от окружающих частей.
• Наружная оболочка защищает внутренние элементы от воздействий, предусмотренных изготовителем.
• Броня обеспечивает непрерывную механическую защиту в пределах характеристик конкретной конструкции.
• Защитная труба или канал образует отдельную конструкцию вокруг кабеля и выбирается по условиям трассы.

Практический выбор сводится не к спору между двумя названиями, а к проверяемой схеме: документированно допустимый бронированный кабель для прямой прокладки либо небронированный кабель внутри совместимой защитной системы. Для обоих вариантов отдельно определяют сечение, условия соединения, конструкцию вводов и профиль каждого участка.

Броня, наружная оболочка и труба: какую нагрузку принимает каждый элемент

У подземной линии нет одного универсального защитного слоя. Броня сопровождает кабель по длине, наружная оболочка отделяет его элементы от внешней среды, а труба создает отдельный канал и может защищать всю трассу либо отдельное пересечение.

Распределенное давление грунта, локальное воздействие инструмента и нагрузка над проездом — разные расчетные ситуации. Поэтому формулировка «кабель защищен» недостаточна: в проекте указывают ожидаемое воздействие и элемент, который должен его воспринимать.

Бронированный кабель выбирают, когда нужна непрерывная механическая защита и документация марки допускает предусмотренный способ прокладки. Трубу применяют, если подтверждены ее назначение, нагрузочные характеристики, условия размещения в грунте и совместимость с кабелем. Жесткое прикрытие предусматривают там, где конструкция должна принять локальное воздействие сверху. Решения могут сочетаться на разных отрезках трассы.

Работа трубы зависит от материала, геометрии, жесткости, соединений и области применения. За ее концами защита не продолжается, поэтому переходы к открытому участку кабеля и вводам требуют отдельного решения. На вводе в здание проверяют изменение направления, закрепление и отсутствие недопустимой нагрузки на оболочку.

Возможность последующей замены кабеля через трубу не возникает автоматически. Ее оценивают для всей системы с учетом длины канала, поворотов, соединений, внутреннего размера и условий эксплуатации. Если сменяемость необходима, она становится самостоятельным проектным требованием.

Броня не обозначает маршрут для будущих раскопок и не отменяет ограничения по изгибу, муфтам и вводам. Надежная конструкция получается, когда функция каждого элемента определена заранее, а его применимость подтверждена для выбранного участка.

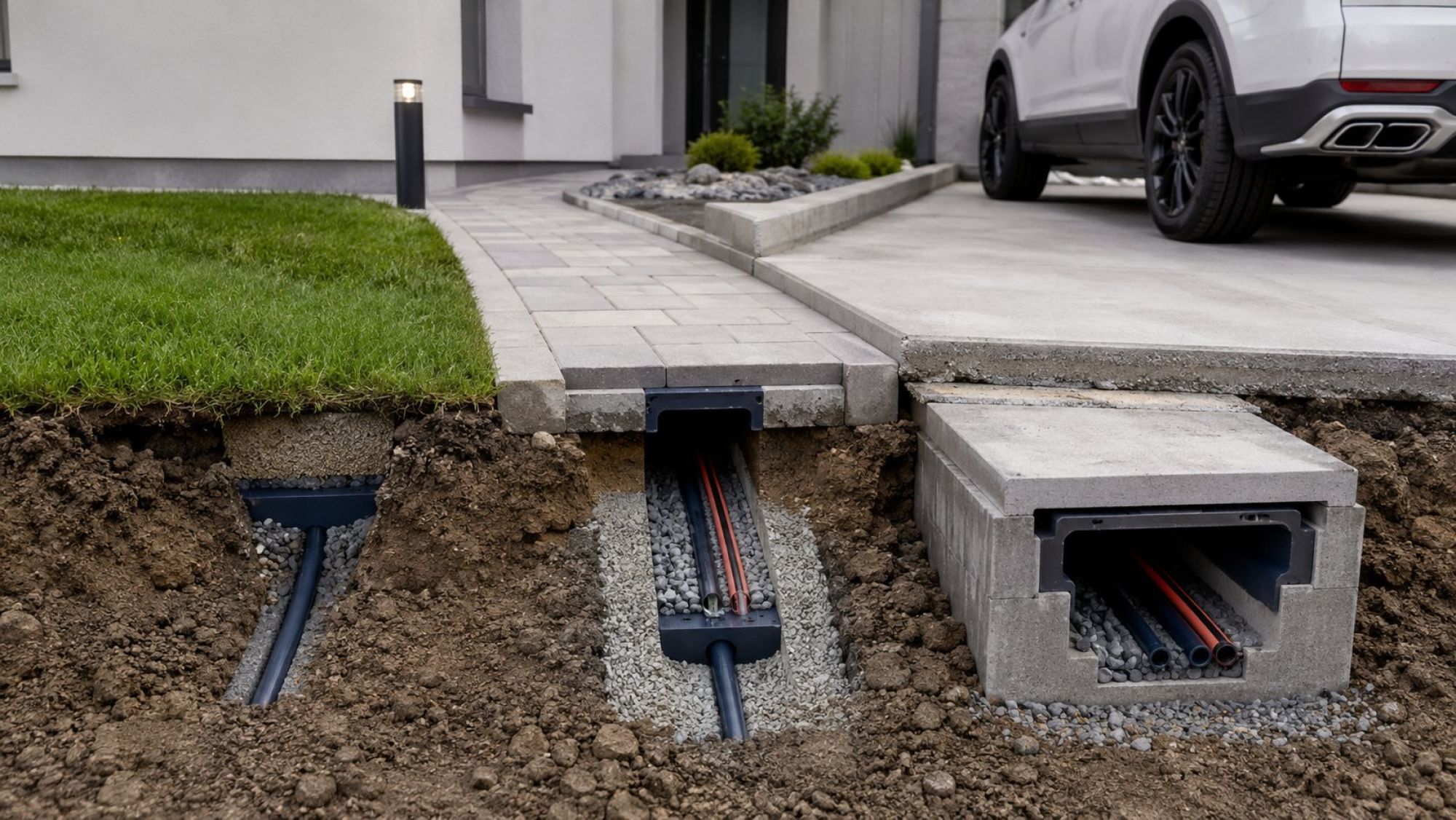

Газон, садовая дорожка и автомобильный въезд: три профиля подземной трассы

Характер поверхности определяет проектную развилку. На газоне основным сценарием становятся садовые раскопки, под дорожкой — локальные нагрузки и ремонт основания, на въезде — расчетная транспортная нагрузка и переходы защитной конструкции.

Газон

Отсутствие постоянного движения автомобилей не исключает повреждения при посадке дерева, прокладке полива или установке опоры. Поэтому для газона важны прослеживаемый маршрут, выбранная механическая защита и привязка к постоянным ориентирам. Край клумбы, куст или другое перемещаемое благоустройство не подходят как единственная привязка.

Садовая дорожка

Для дорожки оценивают не только существующее покрытие, но и ремонт основания. Если трасса пересекает дорожку, проект определяет границы защитного участка и переход к соседнему профилю. Если линия идет вдоль покрытия, сравнивают локальную защиту пересечений с непрерывным каналом по всей протяженности.

Автомобильный въезд

На въезде защиту выбирают по расчетной нагрузке зоны и документированным характеристикам изделия. Общего определения «прочная труба» недостаточно. В проекте показывают конструкцию пересечения, соединения и переходы к участкам под газоном или дорожкой, чтобы нагрузка не приходилась на случайно выбранный элемент.

Для обследования маршрута, подбора кабеля и защиты, фиксации профиля, контроля до засыпки и подготовки исполнительной схемы можно заказать услугу Прокладка кабеля. Состав работ связывают с фактическими зонами участка и назначением линии.

Песчаный слой, сигнальная лента и защитные плиты: разрез линии после засыпки

В разрезе трассы каждый слой выполняет свою функцию. Подготовленный мелкий грунт или песчаный слой создает однородное окружение кабеля и уменьшает контакт оболочки с острыми включениями. Он не заменяет механическую защиту там, где ожидается воздействие инструмента или нагрузка над проездом.

Камни и строительный бой способны создавать локальные точки контакта с оболочкой. Поэтому проект определяет материал защитного окружения и положение кабеля, а соответствие выполненного профиля фиксируют до основной засыпки.

Сигнальная лента предупреждает человека, который позднее начнет раскопку. Она не предназначена для восприятия серьезного механического воздействия и не заменяет броню, трубу или жесткое прикрытие, если такие элементы предусмотрены профилем.

Плиты и другие жесткие элементы создают механическое прикрытие и распределяют локальное воздействие сверху. Выбор ленты, прикрытия или их сочетания зависит от параметров линии и зоны поверхности. Один профиль не следует автоматически переносить с газона на дорожку или въезд.

До засыпки проверяют, что основание не повреждает оболочку, кабель или канал занимает проектное положение, защитное окружение отделяет его от крупных включений, а прикрытие и обозначение размещены в предусмотренной последовательности. Размеры и материалы задаются проектом конкретной трассы.

Грунтовая вода, конденсат в трубе и морозное пучение: три источника нагрузки

Воду и сезонные подвижки рассматривают как проектные риски конкретного участка. Для маршрута выясняют, возможны ли подтопление, поступление воды через концы и соединения канала, скопление влаги в пониженных точках и перемещения грунта рядом с жесткими конструкциями.

Наличие трубы само по себе не подтверждает сухую среду внутри нее. Поэтому для кабеля проверяют допустимость условий в канале, а для трубы — назначение, соединения и ограничения изготовителя. Если проект предполагает герметичную систему, это свойство должно обеспечиваться всей конструкцией, а не только материалом одного отрезка.

Риск конденсата оценивают с учетом протяженности и профиля канала, температурных условий и устройства концов. До выбора кабеля внутреннюю среду трубы не следует считать гарантированно сухой без соответствующих характеристик системы.

Для участков с возможной грунтовой водой проверяют наружную оболочку кабеля, защитный покров брони и пригодность трубы к заявленной среде. Низины, дренажные канавы, насыпные зоны и места рядом с водостоками рассматривают раздельно, поскольку условия вдоль одного маршрута могут отличаться.

Морозное пучение учитывают как возможное сезонное перемещение грунта, требующее оценки для конкретной трассы. Особое внимание уделяют переходам между грунтом и фундаментом, вводом или другим жестко закрепленным элементом. Конструкцию такого перехода назначают после оценки грунтовых условий и допустимых воздействий на кабель.

Для кабеля и защитных элементов проверяют климатическое исполнение, допустимые температуры монтажа и эксплуатации. Эти свойства определяют по документации изделия, а не по цвету, толщине или общему названию материала.

Глубина, сближения и пересечения: какие размеры фиксирует проект

Положение подземной линии зависит от ее характеристик, назначения территории, способа защиты и условий пересечений. Универсальное числовое значение без привязки к объекту может не учитывать категорию линии или нагрузку над конкретным участком.

До земляных работ собирают исходные данные:

• назначение линии, параметры питания и подключаемую нагрузку;
• требования к марке, количеству и исполнению кабелей;
• сведения о грунте, низинах, воде, дренаже и изменениях рельефа;
• существующие и будущие газоны, дорожки, проезды и зоны раскопок;
• положение коммуникаций, фундаментов и дренажа;
• конструкцию брони, труб, соединений, прикрытия и обозначения;
• места вводов, поворотов и переходов между профилями;
• постоянные ориентиры и контрольные точки для привязки трассы.

Проект показывает отметки линии относительно принятой поверхности и места изменения профиля. Отдельно обозначают вводы, повороты, пересечения дорожек и въездов, участки в трубах и границы других защитных конструкций. При будущем изменении рельефа положение кабеля связывают с проектной поверхностью.

При соседстве с водопроводом, канализацией, газопроводом, дренажом, фундаментом или другим кабелем различают параллельное следование и пересечение. Для пересечения фиксируют направление, взаимное положение и локальную защиту; для параллельного участка — протяженность соседства и возможность ремонта каждой коммуникации.

Исполнитель должен получить профиль трассы с разбивкой по зонам, спецификацию кабеля и защитных элементов, решения по вводам и пересечениям, а также перечень контрольных операций до засыпки. Это превращает общее намерение провести линию в проверяемую конструкцию.

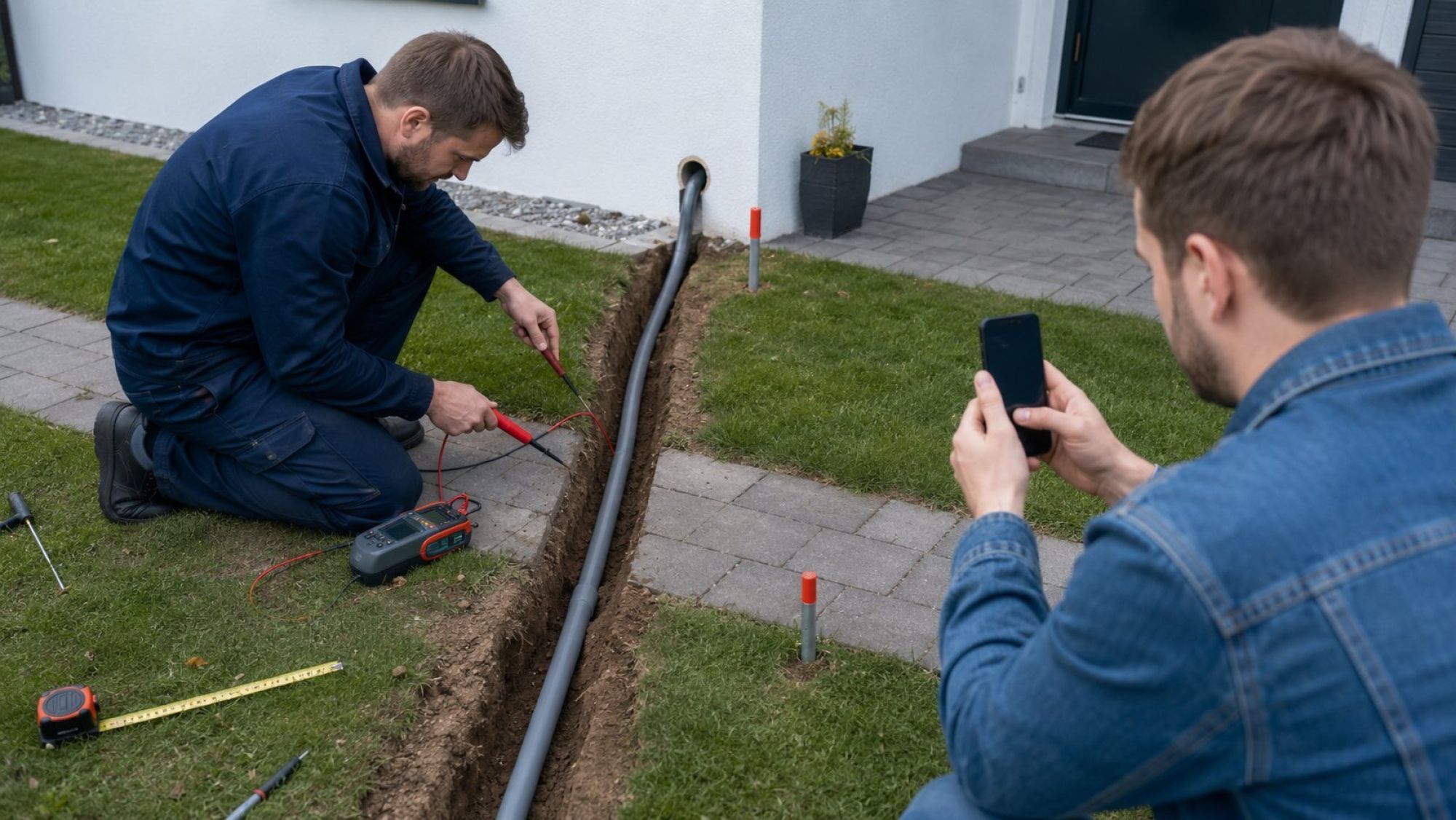

Сопротивление изоляции, целостность линии и исполнительная схема до засыпки

После закрытия траншеи поврежденный участок сложнее осматривать и открывать. Поэтому кабель, вводы, трубы и соединения контролируют, пока они доступны. Состав контроля, критерии оценки и применяемые методы определяются проектом и документацией для конкретной линии.

Предусмотренный электрический контроль может включать проверку целостности и идентификацию проводников, а также оценку состояния изоляции. Результаты связывают с конкретной линией, схемой соединений, методом и использованным оборудованием. Отдельное числовое значение без установленных критериев не описывает состояние всей трассы.

Электрический контроль дополняют визуальным осмотром. До засыпки фиксируют состояние доступной оболочки, положение кабеля в защитном окружении, целостность труб, соединений и вводов. На фотографиях показывают характерные точки, пересечения и переходы между зонами.

Исполнительная схема отображает маршрут относительно постоянных ориентиров, места изменения профиля, вводы, пересечения, защитные каналы и доступные соединения. Участки под газоном, дорожкой и автомобильным въездом отмечают раздельно вместе с примененной конструкцией.

После выполнения работ заказчику передают профиль трассы, спецификацию кабеля и защиты, результаты предусмотренного контроля, фотофиксацию до засыпки и исполнительную схему с привязками. Такой комплект помогает проверять выполненную конструкцию и учитывать линию при дальнейшем благоустройстве участка.
