Замена конфорки в электроплите

Разбор, как своими руками снять нерабочую конфорку, подобрать новую под модель плиты, безопасно подключить провода и проверить работу, чтобы не переплачивать мастеру.

Диагностика и выбор

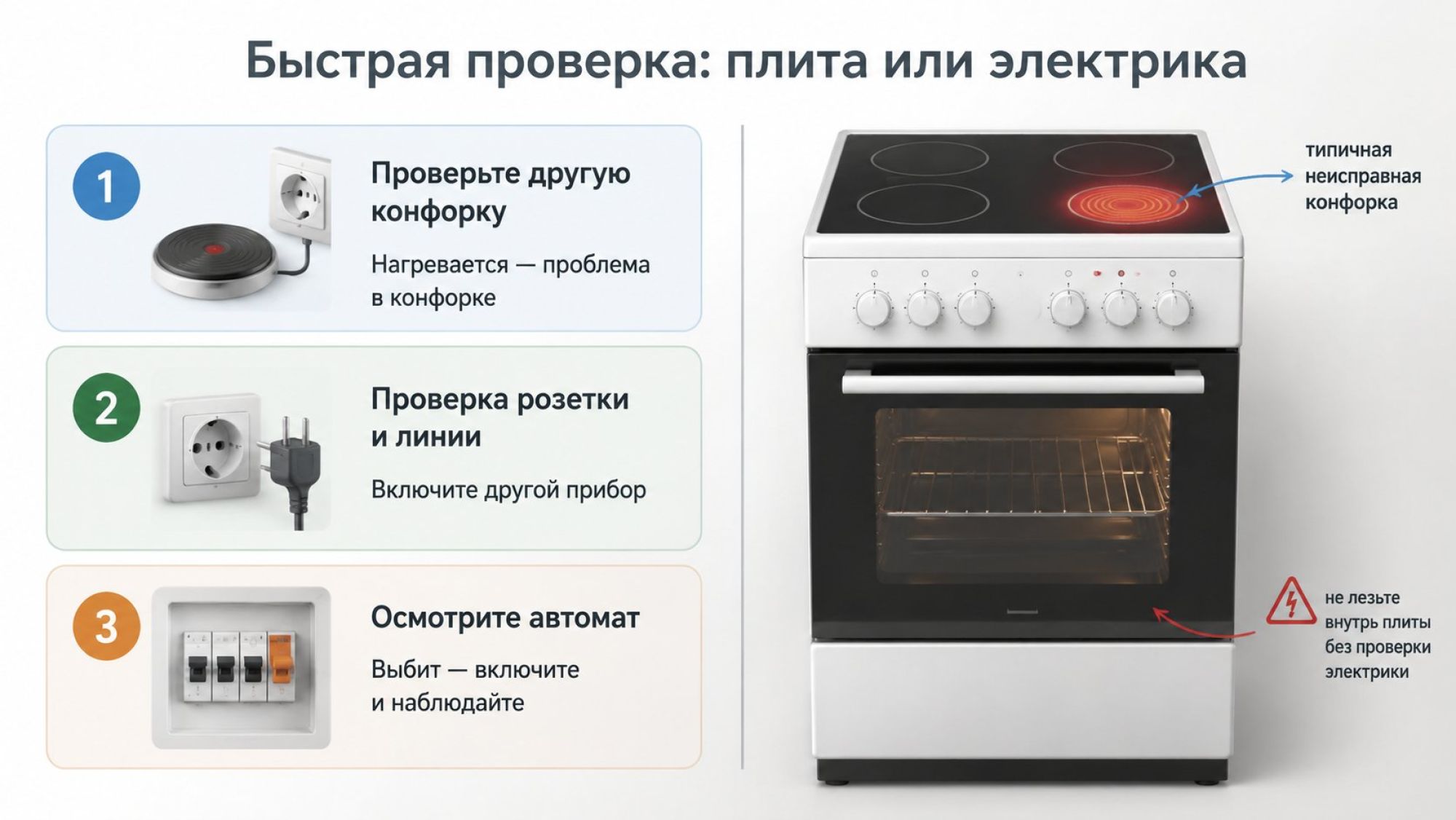

Быстрая проверка: плита или электрика

Сначала решаем, вообще есть ли смысл лезть к конфорке. Наша цель — понять, что именно сломалось, и не купить лишних деталей.

Базовый алгоритм:

• не греет одна конфорка, остальные работают нормально — почти всегда проблема в самой конфорке или ее проводке;
• не греют все конфорки и духовка — с высокой вероятностью нет питания: розетка, линия, клеммная коробка, автомат;
• после включения плиты сразу отключается защита в щитке — сначала разбираемся с электрикой, потом уже вскрываем плиту.

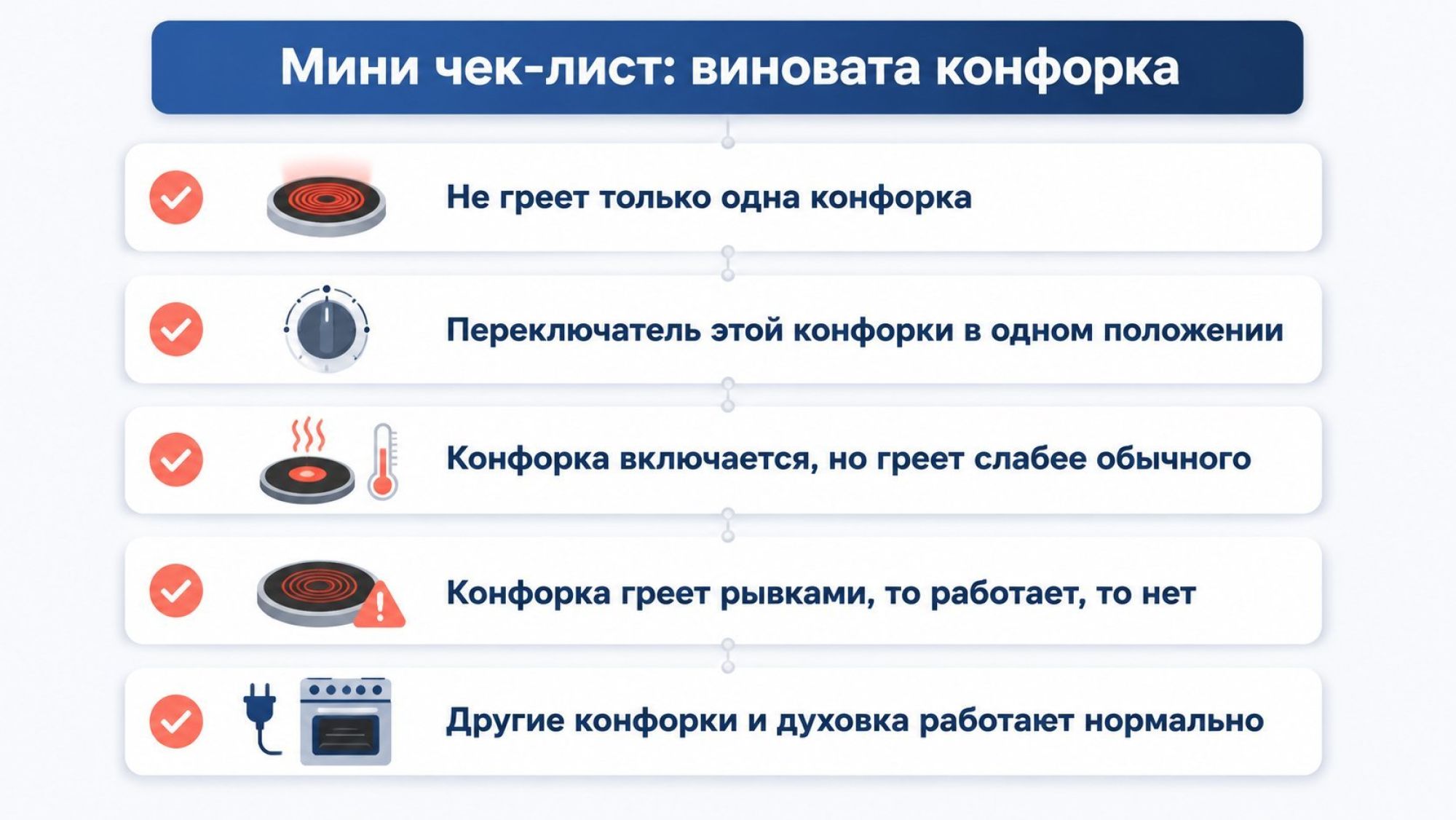

Мини чек-лист признаков, что виновата именно конфорка:

• не греет только одна зона, индикатор плиты при этом загорается;
• конфорка ведет себя нестабильно: то жарит, то внезапно остывает при одинаковом режиме;
• работает только на одном положении ручки, остальные режимы — мертвые;
• есть запах гари, местные потемнения, трещины или сколы на одном «блине» / в одной зоне;
• видно подплавленные клеммы или изоляцию именно у этой конфорки (если панель уже снимали).

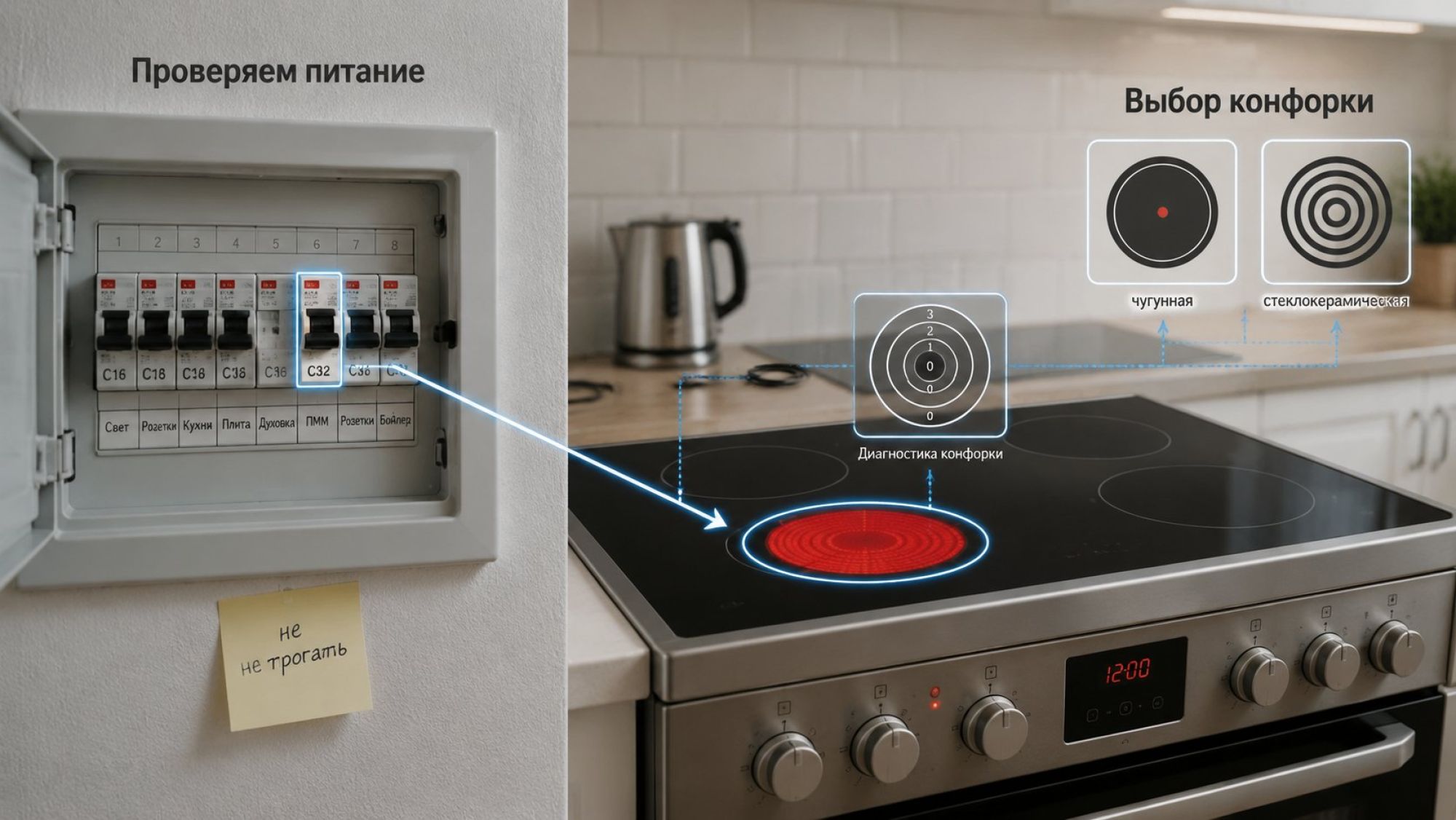

Короткий тест розетки и автомата

Если не греют все конфорки, идем по простому пути, без разбора плиты:

1. Посмотрите на розетку: вилка точно вставлена, корпус не подплавлен, нет запаха гари.
2. В щитке найдите автомат, который отключает плиту. Опустите рычаг вниз, затем включите обратно. Если он не держится во включенном положении — проблема в линии, не в конфорке.
3. Если есть другая мощная техника на этой же розетке (например, электрочайник или обогреватель) — кратко включите ее. Работает устойчиво — розетка живая, возвращаемся к плите.
4. Включите плиту как обычно: смотрим, загораются ли лампочки индикации, щелкают ли переключатели.

Если после этих шагов:

• розетка и автомат ведут себя нормально, а не греет одна конкретная зона — идем к замене конфорки;
• отключается защита в щитке или есть следы оплавления в розетке — не лезем в плиту, вызываем электрика.

Ошибка — сразу снимать крышку и разбирать конфорки, не проверив питание. Симптом — час ковыряния внутри плиты, а в финале — сгоревший автомат или ослабленная клемма в стене, которую можно было подтянуть за пару минут.

Подбор новой конфорки

Теперь решаем, что именно покупать. Вариантов немного, но перепутать легко, особенно если покупать «на глаз».

Тип конфорки	Как выглядит	Где встречается
Чугунный диск	Тяжелый круглый «блин», сверху гладкий или с круговыми бороздками	Классические электроплиты, массовые модели вроде Indesit
Открытая спираль	Металлическая спираль на керамических опорах, все видно сверху	Старые и дачные плиты, простые настольные варианты
Стеклокерамика с модулем	Сплошное стекло, светящиеся круги или зоны нагрева под ним	Современные стеклокерамические плиты и панели

Важно про стеклокерамику. В большинстве случаев там меняют не отдельный «блин», а целый нагревательный модуль под стеклом. Это крупная деталь со своим крепежом и проводкой. Если не уверены, что справитесь с разборкой панелей стеклокерамики, лучше сразу закладываться на сервис.

Ключевые совпадения при выборе

Чтобы новая конфорка встала на место без плясок с напильником, нужно соблюсти три параметра:

• Диаметр. Конфорка должна нормально входить в отверстие и опираться по краю, не болтаться и не зажиматься.
• Крепление. Шпильки, уши, кронштейны и их расположение. Если они не совпадают, конфорка будет косо стоять или вообще не закрепится.
• Мощность. Новая конфорка должна быть той же мощности, что штатная. Ставите заметно мощнее — перегружаете проводку плиты и автоматику. Это риск перегрева и срабатываний защиты.

Отдельный акцент по мощности: не гонитесь за «быстрее греет». Берите аналог по характеристикам, а не «чуть помощнее».

Главное правило подбора по модели

Есть простое правило, от которого лучше не отходить:

• если модель есть на шильдике (табличка сзади плиты, сбоку корпуса или внутри дверцы) — ищете конфорку строго по этой модели плиты;
• если шильдика нет или модель не читается — измеряете диаметр конфорки, смотрите снизу тип крепежа и считаете количество контактов на колодке.

Шильдик — ваш главный ориентир. Все остальное — запасной план.

Чего делать не стоит

Типовая ошибка — купить конфорку «на глаз»: похоже по виду и размеру, но без проверки крепежа и контактов. Дальше сценарий обычно такой:

• отверстия под шпильки не совпадают, конфорка болтается или не прижимается;
• штатные провода не подходят к клеммам, контакты в другом месте или другого типа;
• возникает желание «подогнуть уши», рассверлить панель, накинуть клеммы как получится.

Все, что похоже на «колхоз» с подгонкой металла и случайной заменой клемм, лучше сразу отбрасывать. Это повышает риск нагрева контактов и короткого замыкания.

Что сделать прямо сейчас

Пока плита еще не разобрана:

• найдите шильдик и четко сфотографируйте модель плиты;
• измерьте диаметр неисправной конфорки по краю рабочей поверхности;
• если есть доступ снизу — посмотрите тип крепежа и посчитайте количество контактов;
• сделайте фото конфорки сверху и снизу для магазина или сервиса.

[Иллюстрация 1: схема с обозначением места шильдика на типичной плите и отметкой диаметра конфорки]

Замена шаг за шагом

Подготовка и безопасность

Здесь начинаются действия руками, значит, сначала безопасность, потом все остальное.

Мифы, на которые люди стабильно попадаются:

• «Выдернул вилку — значит, все обесточено». Плита может быть подключена напрямую в клеммную коробку, без вилки и розетки.
• «Автомат вниз — можно спокойно лезть». В щитке легко перепутать линию, особенно если автоматы не подписаны. В итоге обесточена другая группа, а плита под напряжением.
• «Индикатор не горит — электричества нет». Лампочка индикации может сгореть отдельно, а на клеммах будет полноценное напряжение.
• «Без мультиметра справлюсь, главное — не трогать руками». Невидимое напряжение на глаз не видно, а один неверный контакт дает удар током или дугу.

Крупный чек-лист: что подготовить до начала работ

• крестовая отвертка с изолированной ручкой;
• плоская отвертка с изолированной ручкой;
• диэлектрические перчатки или плотные хозяйственные;
• мультиметр или индикаторная отвертка;
• маркер;
• узкий малярный скотч или изолента для меток на проводах;
• небольшая коробка/баночка под винты и шайбы;
• телефон с камерой для фото проводки и крепежа;
• новая конфорка, уже подобранная по модели, диаметру и контактам.

Дальше — отключение. Сначала выключите все ручки нагрева и общую кнопку питания плиты, если она есть. Это не защита от удара током, но убирает риск, что после подачи питания конфорка включится сама.

Если плита с вилкой, аккуратно вытащите ее из розетки, держась за корпус вилки, а не за провод. Если плита уходит напрямую в клеммную коробку или щиток, ищите автомат, который ее питает, и переведите его вниз.

Важно: за кабель, уходящий в стену, не тяните. Это стационарная проводка, а не переноска. Дернете — получите ослабленные клеммы или обрыв в коробке.

После отключения проверьте, что питания действительно нет. Самый простой бытовой тест: включите любую конфорку на максимум и посмотрите, загораются ли лампочки и индикация. Если все темно и тихо — уже хорошо, но этого мало.

Дальше — проверка инструментом. Откройте крышку розетки или клеммной коробки, аккуратно поднесите индикатор к контактам. При правильном отключении он не должен светиться или пищать. Мультиметр поставьте в режим измерения напряжения и проверьте, что между фазой и нулем — ноль вольт.

Представьте простую схему: плита — шнур или кабель — розетка или клеммная коробка — автомат в щитке. На иллюстрации к статье эта цепочка обычно показана стрелками, чтобы было понятно, в какой точке вы сейчас отключаете питание и где его контролировать.

Типичная ошибка — решить, что «и так все вырублено, чего там проверять». Симптом — индикатор показывает фазу в тот момент, когда вы уже залезли внутрь плиты и ковыряете клеммы металлической отверткой.

Жесткое правило: если вам страшно открыть щиток или вы не уверены, какой автомат отвечает за плиту, туда не лезьте. Позовите электрика, пусть он нормально обесточит линию и по возможности подпишет автомат. Конфорку внутри вы после этого спокойно замените сами.

Сделайте сейчас: найдите автомат, который питает плиту, отключите его, попробуйте включить любую конфорку на панели и убедитесь, что она не реагирует. Только после этого переходите к разборке.

Разборка, замена, запуск

Питание снято, инструменты под рукой — можно разбирать. Работайте не быстро, а аккуратно.

На типичной плите вроде Indesit конфорочная панель держится на саморезах по заднему краю, под фронтальной панелью с ручками и иногда по бокам. На других моделях расположение и количество крепежа может отличаться, поэтому перед началом осмотритесь и найдите все видимые винты.

Открутите саморезы крестовой отверткой и сразу складывайте их в подготовленную коробку. Не оставляйте крепеж на панели или столе — потеряете, потом будете искать магнитом внутри корпуса.

После выкручивания крепежа аккуратно приподнимите верхнюю панель. Не дергайте ее вверх: под ней висят провода. Подопритe крышку деревянными брусками или аккуратно поставьте на упор, чтобы провода не были натянуты.

Под панелью вы увидите чугунные «блины» или другие конфорки на металлических кронштейнах. На массовых плитах один кронштейн часто держит две конфорки, снизу торчат шпильки с гайками и шайбами. В иллюстрации к этому разделу обычно показывают схему: конфорка, шпильки, гайки, кронштейн — чтобы было понятно, что за что держится.

Сначала сделайте фото. Общий вид проводки, потом крупные планы каждой зоны и отдельной конфорки — сверху и снизу. Это ваш запасной план, если метки на скотче отвалятся или вы собьетесь по ходу работы.

Найдите заземление: желто-зеленый провод, который прикручен к корпусу плиты или отдельной шпильке рядом. Правило: если провод желто-зеленый и уходит на металл корпуса, это земля, ее нужно вернуть в то же место.

Теперь механика. По очереди открутите гайки или винты, которые держат кронштейн и саму конфорку. Снимите шайбы, аккуратно уберите кронштейн, запомнив его положение.

Когда крепеж снят, конфорка будет держаться только на проводах. Не выдергивайте ее рывком. Приподнимите, подтяните ближе к себе, чтобы удобно было работать с клеммами.

Дальше метки. Нарежьте малярный скотч на небольшие полоски, наклейте на каждый провод флажок и подпишите его маркером: «1», «2», «L», «N» или другой понятный вам код. Главное — потом подключить все на новую конфорку один в один.

Снимайте провода по одному: ослабили винт клеммы, стянули наконечник, отодвинули провод в сторону. Потом следующий. Не допускайте ситуации, когда одним движением срываете весь пучок — восстановить схему по памяти сложно даже мастеру.

Ошибка — сдернуть все провода разом и надеяться, что «и так запомните». Симптом — после сборки конфорка не греет, греет странно или при включении выбивает автомат, потому что один или несколько проводов сели не на те выводы.

Когда старый нагреватель полностью отсоединен, аккуратно выньте его из посадочного места. Осмотрите отверстие, уберите мусор и нагар, выровняйте площадки, если их повело от перегрева.

Возьмите новую конфорку и сделайте примерку. Она должна входить в отверстие без усилия, сидеть ровно, без сильного люфта и перекосов. Контактная колодка должна оказаться там, где вы сможете без натяга подвести к ней провода.

Если конфорка не становится, закусывает панель, сильно болтается или контакты не совпадают по расположению — не гните кронштейны, не расширяйте отверстие и не меняйте местами разъемы «как получится». Это тот самый «колхоз», который потом приводит к перегреву и коротким замыканиям. В такой ситуации деталь нужно менять на подходящую.

Когда посадка нормальная, подключайте провода. Каждый провод с меткой возвращайте на соответствующую клемму новой конфорки. Винты затягивайте до уверенного прижима, чтобы наконечники не болтались и не грелись от плохого контакта.

Заземление верните на прежнее место: желто-зеленый провод снова прикрутите к корпусу или штатной шпильке. Слабая земля — это защита, которая может не сработать в аварии.

Соберите узел крепления: верните кронштейн, шайбы, гайки. Подтяните, но не срывайте резьбу. Еще раз визуально проверьте, что провода не пережаты и не касаются острых кромок.

Опустите верхнюю панель на корпус. Перед окончательной посадкой убедитесь, что никакой жгут не попадает между металлом и рамкой. Если что-то мешает, поднимите крышку и переложите провода.

Закрутите саморезы по кругу: сначала наживите все, потом окончательно подтяните, чтобы панель встала без перекосов.

Теперь первый запуск. Верните питание: вставьте вилку в розетку или включите автомат в щитке. Смотрите на плиту: никаких хлопков, искр, выбивания автомата и резкого запаха горелой проводки быть не должно.

Включите новую конфорку на минимум. Подержите несколько минут, проверяя: нагрев равномерный, посторонних звуков нет, панель вокруг не раскаляется ненормально.

Затем переведите ручку на максимум на 4–5 минут для прокала. Легкий дым и специфический запах от новой конфорки в первые минуты нормальны. Если же пахнет плавящимся пластиком, слышен треск, где-то искрит или выбивает автомат — сразу выключайте и конфорку, и питание.

Краткий чек-лист первого запуска и базовой диагностики:

• конфорка включается и уверенно греет на разных положениях ручки;
• автомат и пробки не срабатывают при ее работе;
• нет искр, потрескиваний и запаха гари от корпуса и панели;
• панель вокруг конфорки не ведет, не окрашивается, под крышкой ничего не плавится;
• провода под панелью не нагреваются аномально (можно аккуратно проверить рукой после отключения питания и небольшого остывания).

Если хотя бы один пункт не выполняется, не пытайтесь «дожечь, вдруг пройдет». Снова обесточьте плиту и остановитесь: либо пересоберите подключение по сделанным фото, либо зовите мастера.

Сделайте сейчас: после сборки и первого короткого прогрева пройдитесь по чек-листу выше и честно отметьте, все ли в порядке. Если что-то смущает, не продолжайте готовить на этой конфорке до решения проблемы.
