Как подобрать картридж для кухонного смесителя: диаметр, шток и посадка

Как подобрать картридж для кухонного смесителя: диаметр, шток и посадка

Внешнее сходство картриджей обманчиво. Две детали могут иметь одинаковый диаметр корпуса, но различаться высотой, формой штока, расположением нижних выступов и ходом рычага. Одна из них встанет на место штатного механизма, а другая не войдет в посадочное гнездо, не позволит закрепить рукоятку или нарушит регулировку воды.

Поэтому подбор строится как последовательная проверка совместимости. Сначала нужно определить тип узла, затем сопоставить корпус, шток и нижнюю площадку, после чего проверить рабочий ход. Надпись на упаковке о подходящем диаметре — только первый фильтр, а не окончательное подтверждение. Если предстоит Замена картриджа в смесителе, самым надежным образцом остается извлеченная штатная деталь вместе с маркировкой смесителя и его схемой.

Однорычажный корпус или кран-букса: какой узел скрыт под рукояткой

Картридж смешивания обычно находится в смесителе с одной управляющей рукояткой. Подъем рычага открывает воду и меняет напор, а движение вправо или влево регулирует соотношение горячего и холодного потоков. Под рукояткой такого смесителя расположен единый механизм, закрепленный прижимной гайкой или другим предусмотренным конструкцией фиксатором.

У смесителя с двумя отдельными вентилями устройство иное. Каждый вентиль управляет своей линией воды посредством кран-буксы. Она может содержать керамические элементы, однако из-за этого не становится картриджем однорычажного смесителя: у нее другой корпус, привод, способ крепления и назначение. Искать цилиндрический картридж типоразмера 25, 35 или 40 мм для такого узла бессмысленно.

Ориентироваться только на внешний вид крана тоже нельзя. Под декоративной рукояткой могут находиться конструктивно разные механизмы. До покупки детали полезно установить марку и модель смесителя по маркировке на корпусе, паспорту, коробке или документам заказа. Взрыв-схема показывает, какой узел установлен производителем, как он закреплен и какой артикул имеет штатная запчасть.

Если модель определить не удалось, старый механизм рассматривают как объемный образец. Для сравнения нужны не только фотографии сбоку: важны вид сверху, нижняя площадка и размеры. Деталь следует осматривать целиком, не отделяя уплотнения и не спиливая установочные выступы. Именно малозаметные элементы часто определяют, сможет ли картридж занять правильное положение внутри корпуса.

Диаметр корпуса 25, 35 или 40 мм: почему одного замера недостаточно

Обозначения 25, 35 и 40 мм относятся к распространенным номинальным типоразмерам, но не превращают картриджи одной группы в универсальные. Номинал помогает сузить поиск: деталь заметно другого диаметра не подойдет к посадочной полости. Однако внутри одной размерной категории встречаются разные варианты высоты, основания, штока и внутренних ограничителей.

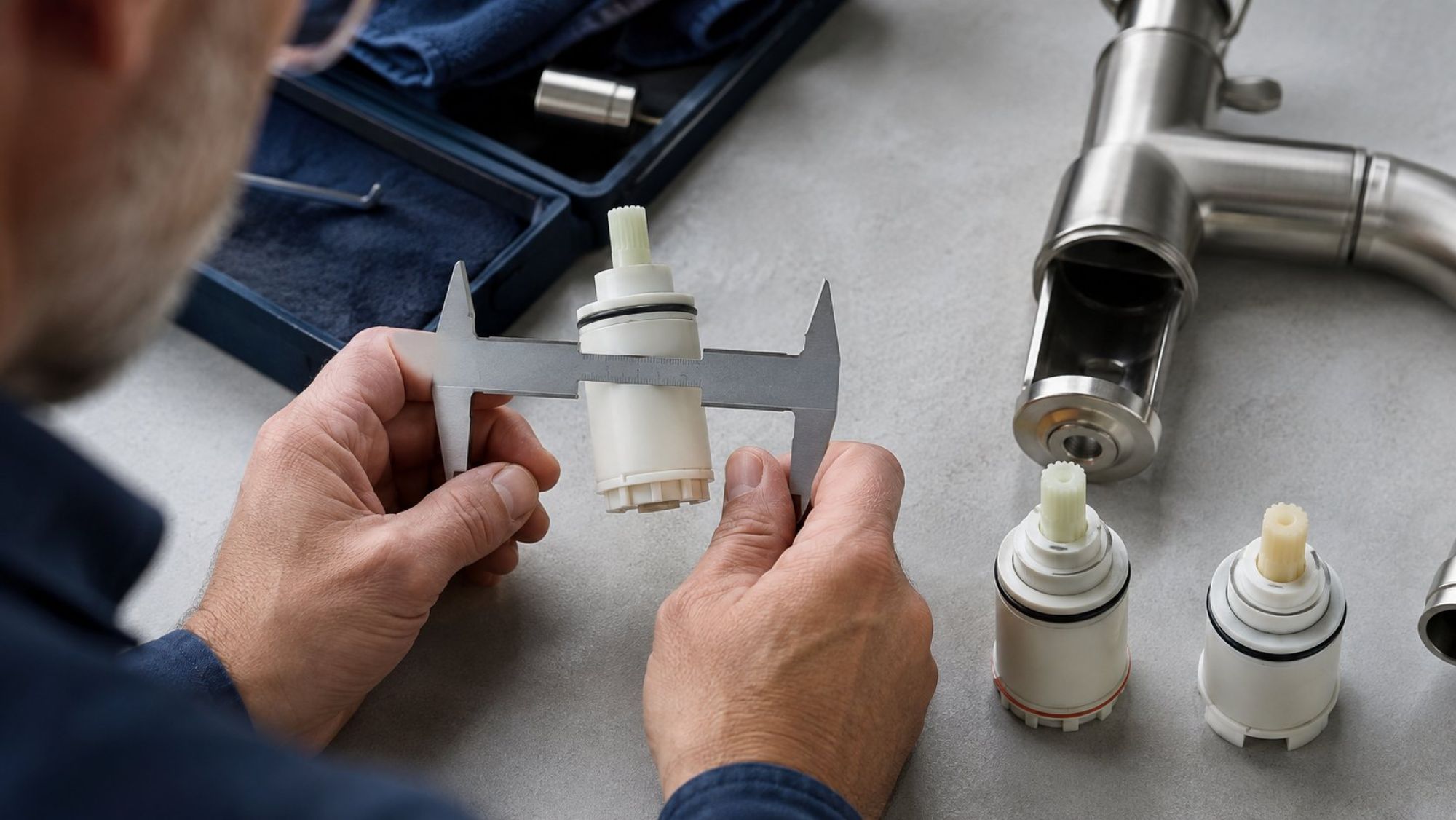

Диаметр измеряют штангенциркулем по основной цилиндрической части корпуса. В захват не должны попадать нижние фиксаторы, выступающие уплотнения, буртик или ребра. Инструмент располагают поперек цилиндра без перекоса и сильного сжатия пластика. Для контроля измерение можно повторить в другом направлении: это помогает заметить неправильное положение губок или повреждение корпуса.

Фактическое показание не всегда буквально совпадает с числом, которым обозначена размерная группа. На результат влияют место замера, конструктивные переходы, точность инструмента и состояние старой детали. Поэтому найденное значение нужно соотносить с размерным чертежом, а не округлять произвольно до ближайшего удобного числа. Особенно рискованно измерять картридж обычной линейкой: она не фиксирует цилиндр с двух сторон и плохо показывает небольшие различия.

После диаметра сравнивают полную высоту корпуса и высоту отдельных ступеней. Важны положение опорного буртика, уровень верхней площадки и часть механизма, которая остается над прижимной гайкой. Более высокий корпус может помешать установке декоративного колпака и рукоятки. Более низкий способен оказаться недостаточно прижатым или изменить положение рычага относительно корпуса смесителя.

Даже полное совпадение диаметра и общей высоты не подтверждает взаимозаменяемость. У деталей могут не совпасть установочные выступы снизу, контур основания или точки расположения каналов. Иными словами, диаметр отвечает лишь на вопрос, помещается ли основная часть механизма в корпус. Он не отвечает на вопросы, сядет ли картридж на свое место, прижмутся ли уплотнения и соединится ли штатная рукоятка со штоком.

Шток под рычагом: высота, сечение и положение крепежного винта

Шток передает движения рукоятки внутреннему механизму. Для подбора нужно сравнить его высоту, наружную форму и элемент, за который фиксируется рычаг. Если основание картриджа подходит идеально, но шток отличается, штатную рукоятку обычно невозможно установить в предусмотренном положении.

Высоту штока оценивают не только от верхнего края корпуса картриджа. Практическое значение имеет положение штока относительно прижимной гайки и декоративных деталей собранного смесителя. Слишком короткий шток может не войти в рукоятку на необходимую глубину. Слишком длинный поднимет рычаг выше штатного уровня, из-за чего появится зазор или декоративный колпак не займет свое место.

Сечение штока бывает квадратным или фигурным. При сравнении смотрят на весь профиль: ширину граней, наличие скосов, пазов и асимметричных участков. Два визуально похожих штока могут различаться настолько, что рукоятка будет надеваться только частично либо получит люфт. Подгонка силой не доказывает совместимость и способна повредить посадочное место внутри рычага.

Следующий параметр — фиксация рукоятки. Крепежный винт должен попадать в предназначенное для него отверстие, углубление или паз на штоке. Сравнивают высоту этой точки, ее направление и положение относительно крайних положений механизма. Если винт упирается в гладкую поверхность или проходит мимо паза, рукоятка не будет закреплена так, как предусмотрено конструкцией.

Имеет значение и исходная ориентация штока. При закрытом картридже рукоятка должна занимать штатное положение, а дальнейшее движение не должно приводить к столкновению с изливом, стеной или корпусом. Поэтому старый и новый механизмы полезно сравнивать в одинаковом закрытом положении, ориентируя нижние фиксаторы в одну сторону. Простого совпадения верхнего квадрата для такой проверки недостаточно.

Нижняя площадка картриджа: фиксаторы, уплотнения и каналы воды

Нижняя сторона — основной ключ к посадке картриджа. На ней находятся установочные выступы, уплотнения и отверстия, через которые проходят горячая, холодная и смешанная вода. Эта геометрия должна соответствовать посадочной площадке внутри смесителя. Разница, почти незаметная при взгляде сбоку, здесь становится принципиальной.

Фиксаторы не дают механизму проворачиваться при движении рычага и задают его единственно правильную ориентацию. Сравнивают количество выступов, их форму, высоту, толщину и расстояние между ними. Важно также положение каждого выступа относительно водяных каналов. Если штифты нового картриджа не попадают в ответные углубления, основание не ляжет на плоскость.

Срезать или стачивать несовпавшие выступы нельзя считать допустимым способом подбора. После такой переделки картридж теряет предусмотренную фиксацию и может оказаться повернут относительно каналов. Прижимная гайка удерживает механизм сверху, но не заменяет геометрическое позиционирование нижней площадки.

Отверстия подачи и выхода воды сравнивают по количеству, форме, размеру и взаимному расположению. Они должны совмещаться с соответствующими каналами корпуса без частичного перекрытия. У похожих картриджей рисунок основания может быть повернут, смещен или выполнен с другими контурами. Внешний цилиндр при этом выглядит одинаково, однако поток внутри смесителя проходит по иной схеме.

Уплотнительные кольца герметизируют соединение основания с посадочной плоскостью. Проверяют их наличие, расположение и целостность. Уплотнение не должно быть перекручено, надорвано, сплющено или вытолкнуто из своей канавки. Одновременно осматривают площадку внутри смесителя: твердые отложения и остатки старого уплотнения способны помешать ровной посадке даже правильно выбранной детали.

Проверка основания выполняется без попытки затянуть несовместимую деталь гайкой. Правильный картридж опускается в предусмотренное положение, его фиксаторы входят в ответные места, а основание равномерно прилегает к площадке. Если механизм качается, остается заметно выше старого или требует поворота вопреки расположению каналов, сравнение нижней геометрии следует повторить.

Рабочий угол рычага и расход воды: скрытые различия внешне одинаковых деталей

Габаритная совместимость еще не означает одинаковую работу. Внутренняя механика определяет, насколько поднимается рычаг, как далеко он поворачивается и как меняется соотношение горячей и холодной воды. Эти характеристики не всегда можно установить по фотографии корпуса или обозначению диаметра.

Угол подъема связан с диапазоном открытия каналов и привычным ходом рукоятки. Если у заменителя другой ход, пользователь может получить непривычную регулировку: тот же визуальный подъем рычага будет соответствовать иному открытию воды. Возможна и механическая проблема, когда рукоятка достигает корпуса или декоративной детали раньше, чем картридж проходит рабочий диапазон.

Поворот штока задает диапазон смешивания потоков. Здесь важны не только крайние положения, но и ориентация механизма в корпусе. При несовпадении конструкции привычные направления регулировки могут не соответствовать штатной схеме, а доступный ход рукоятки — ограничиваться окружающими деталями смесителя. Поэтому сравнивать следует паспортные характеристики или артикулы деталей, а не субъективную легкость вращения снятого штока.

В отдельных моделях конструкцией картриджа или связанного с ним узла предусматриваются ограничители расхода либо температуры. Наличие таких решений нельзя переносить на все детали того же диаметра. Внешне похожий заменитель может иметь другую внутреннюю настройку и не сохранять поведение штатного смесителя. Подтвердить эквивалентность здесь способен размерный чертеж, паспорт запчасти или прямое указание изготовителя.

Проверка рабочего угла завершает геометрический отбор. Если для нового механизма нет документации, а его ход отличается от снятой детали, считать совпадение доказанным нельзя. Цена, цвет пластика и надпись «универсальный» не компенсируют отсутствие сведений о внутренней механике.

Три результата сравнения: точный аналог, модельный заменитель или неподходящий картридж

Точный аналог. Это деталь с тем же артикулом либо механизм, у которого одновременно совпадают подтвержденные характеристики: номинальный и фактический габарит корпуса, общая высота, уровни конструктивных ступеней, форма и высота штока, место крепежного паза, нижние фиксаторы, рисунок каналов, уплотнения и рабочий ход. Рукоятка и декоративные элементы устанавливаются в штатное положение без переделки.

Модельный заменитель. Он может иметь другое обозначение или отдельные внешние отличия, но производитель прямо указывает его как замену для конкретной модели либо артикула смесителя. Такое разрешение важно, потому что изготовитель учитывает не только видимые размеры, но и рабочие углы, внутренние каналы и изменения в выпусках запчастей. Самостоятельно объявлять различие допустимым по одному удачному замеру нельзя.

Неподходящий картридж. К этой категории относится деталь с несовпадающим основанием, штоком, высотой или рабочим ходом, даже если диаметр указан тот же. Признаками несовместимости будут непопадание фиксаторов в гнезда, неполное прилегание уплотнений, смещение каналов, невозможность закрепить рукоятку или ограничение ее движения. Покупка более дорогой детали не меняет этот результат.

Практическую сверку удобно вести в неизменном порядке:

1. Определить тип смесителя и убедиться, что внутри установлен именно картридж однорычажного механизма.
2. Найти маркировку смесителя и артикул штатной детали в доступной схеме или каталоге.
3. Измерить цилиндрический корпус и его высоту, не включая фиксаторы и выступающие уплотнения.
4. Сопоставить высоту, сечение и крепежный элемент штока.

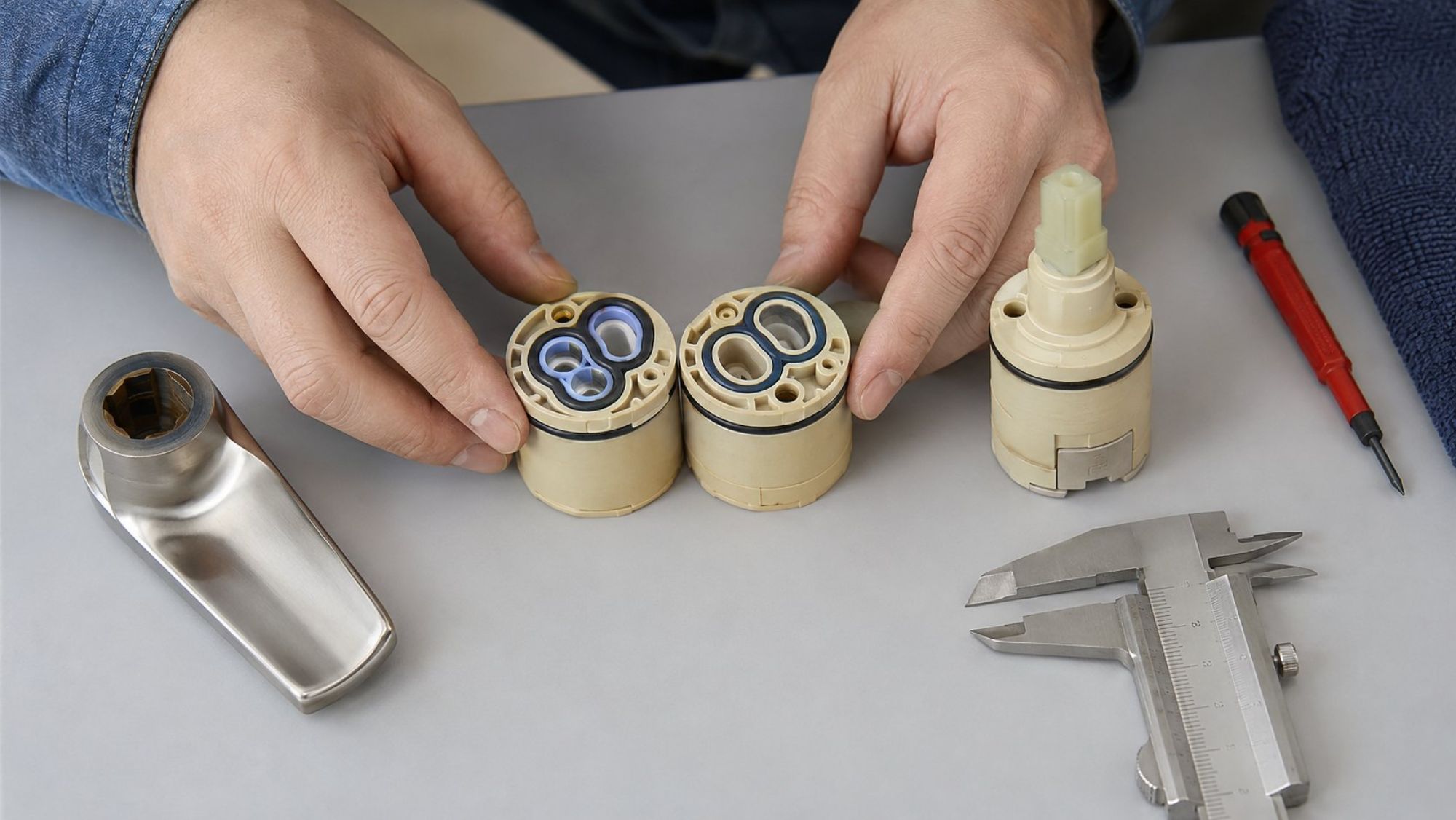

5. Положить детали основаниями вверх и сравнить фиксаторы, каналы и уплотнения.
6. Проверить сведения о рабочем угле и предусмотренных ограничителях.

Если все пункты совпали, перед покупкой есть основание рассматривать деталь как точный аналог. Если обнаружено различие, но каталог производителя прямо связывает новый артикул со старым, это модельный заменитель. Если документация отсутствует и хотя бы один посадочный или рабочий параметр расходится, деталь следует считать неподходящей.

Когда маркировка старого картриджа стерта, а геометрия не совпадает с доступными размерными чертежами, поиск лучше продолжать по артикулу самого смесителя. Модель позволяет выйти на перечень штатных запчастей и отделить подтвержденную замену от детали, которая лишь похожа по фотографии. Такая последовательность превращает выбор из догадки в проверку совместимости по конкретным признакам.
