Как подобрать кронштейн к телевизору: VESA, масса экрана и диапазон поворота

Диагональ помогает отсеять заведомо неподходящие кронштейны, но не доказывает совместимость. Два телевизора одного размера могут различаться рисунком крепежных отверстий, массой, формой задней крышки и расположением разъемов. Поэтому выбор лучше вести как последовательную проверку узлов: сначала VESA и нагрузка, затем геометрия монтажной пластины, доступ к кабелям и только после этого диапазон движения.

Такой порядок позволяет еще до покупки понять, соединятся ли конкретные модели без случайного крепежа и сохранится ли нужный угол экрана. Сама установка телевизоров требует отдельной оценки стены, материала основания и скрытых коммуникаций квалифицированным специалистом: совместимость панели с кронштейном не подтверждает несущую способность места монтажа.

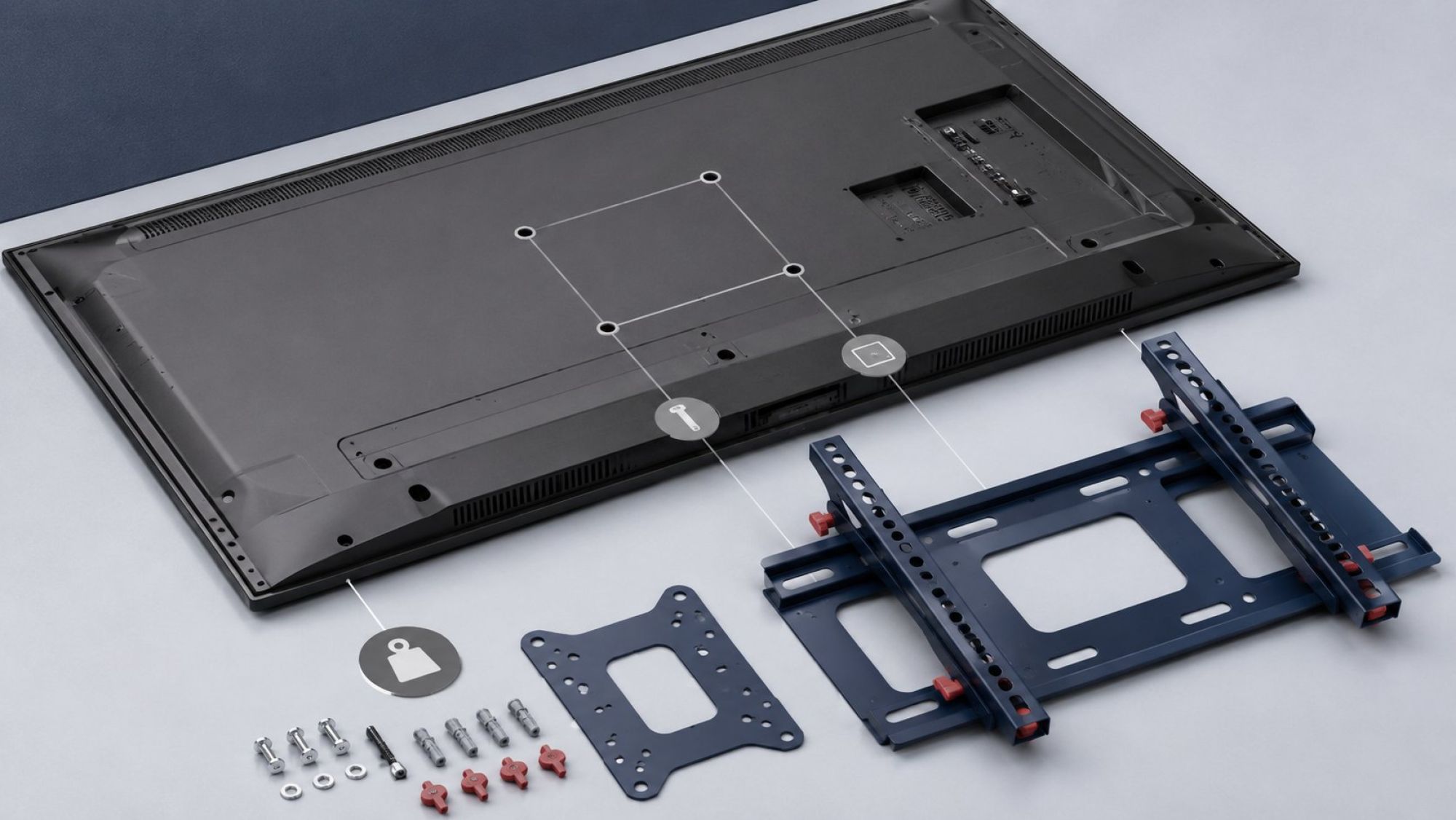

Паспорт телевизора и карточка кронштейна: какие параметры сопоставлять попарно

Отправная точка — не общий размер телевизора, а точное обозначение модели. У близких по названию панелей могут отличаться корпус, масса и параметры настенного монтажа. Нужные сведения следует искать в официальном руководстве именно для своего индекса модели и в официальной спецификации выбранного кронштейна.

Сопоставление удобно вести попарно. Схема VESA телевизора должна входить в перечень схем, поддерживаемых кронштейном. Масса панели без настольной подставки не должна превышать официальную предельную нагрузку крепления. Габарит экрана должен попадать в заявленный диапазон кронштейна, однако эта строка остается предварительным фильтром, а не итоговым ответом.

• Модель телевизора. Проверяют полное обозначение, потому что оно связывает панель с нужной редакцией руководства.
• Масса. Для настенного размещения нужна паспортная масса телевизора без настольной подставки. Значение с подставкой полезно только для того, чтобы не перепутать две строки характеристики.
• VESA. Сравнивают точный горизонтальный и вертикальный размер крепежного рисунка в миллиметрах.
• Нагрузка кронштейна. Берут максимальное значение из документации, не оценивая прочность по толщине металла или внешнему виду шарниров.
• Диапазон диагоналей. Используют для первичного отбора, после чего обязательно проверяют остальные параметры.
• Адаптеры. Уточняют, разрешены ли они производителем, какие схемы добавляют и входят ли в комплект. Их размеры и масса становятся частью собранной конструкции.

Если карточка товара сокращена до нескольких рекламных характеристик, ее недостаточно для окончательного решения. Нужна инструкция, где перечислены поддерживаемые монтажные схемы, нагрузка, комплектность и ограничения. Отсутствующее значение нельзя заменять предположением по похожей модели.

VESA в миллиметрах: как читать расстояние между четырьмя отверстиями

Обозначение VESA описывает крепежный интерфейс на задней панели телевизора. Два числа читаются как расстояния между центрами резьбовых отверстий: сначала по горизонтали, затем по вертикали. Например, запись вида 200 × 200 означает квадратный рисунок со сторонами 200 миллиметров. Это не размер монтажной пластины и не диагональ экрана.

Четыре отверстия могут находиться близко к центру корпуса, быть смещены вниз или располагаться в углублении. Само обозначение VESA сообщает расстояния между ними, но не описывает весь рельеф крышки. Поэтому совпадение двух чисел подтверждает только один уровень совместимости.

Фиксированная и универсальная пластина

Фиксированная пластина рассчитана на конкретный рисунок или небольшой перечень схем. Ее отверстия должны совпасть с крепежными точками панели без принудительного смещения деталей. Универсальная конструкция имеет несколько отверстий, пазов либо регулируемые направляющие и поддерживает набор схем VESA. Слово «универсальная» не означает совместимость с любым телевизором: решающим остается перечень размеров в документации.

При проверке важно найти именно полную пару чисел. Совпадение только горизонтального расстояния ничего не гарантирует, если вертикальный размер отличается. Также нельзя считать подходящей схему, которая визуально близка к нужной: резьбовые точки должны соответствовать предусмотренным позициям конструкции.

Что меняют переходные планки

Переходные планки расширяют монтажную геометрию: соединяют отверстия телевизора с пластиной, которая сама по себе не перекрывает нужный рисунок. Использовать их можно лишь тогда, когда такой адаптер предусмотрен изготовителем кронштейна или телевизора для соответствующей комбинации.

Адаптер увеличивает наружные размеры сборки, может изменить расстояние панели от стены и положение деталей относительно разъемов или вентиляционных зон. Его собственная масса также относится к нагрузке на механизм. Поэтому результат проверки с адаптером нельзя приравнивать к прямому совпадению VESA без дополнительных деталей.

Масса панели и допустимая нагрузка: почему сравнивают паспортные значения

Вес телевизора нельзя надежно определить по диагонали. Панели одинакового размера различаются конструкцией корпуса, подставкой и внутренней компоновкой. Для настенного крепления сравнивают указанную изготовителем массу телевизора без настольной подставки с официальной максимальной нагрузкой кронштейна.

Если в характеристиках приведены две массы, выбирать большее значение «на всякий случай» не требуется: сначала нужно установить, какая строка относится к панели без подставки. Но и вычитать массу подставки самостоятельно из общего веса не следует, если производитель уже дает отдельные паспортные показатели или не описывает состав измерения.

Предел нагрузки проверяют для всей используемой конфигурации. Если установлены разрешенные адаптеры, планки или иные штатные элементы, учитывают их ограничения и массу. Самая высокая цифра в описании одного компонента не отменяет более низкое ограничение другого компонента сборки.

Почему вылет имеет значение

У поворотных моделей экран удаляется от стены на рычаге. При выдвижении меняется плечо приложения нагрузки: конструкция и узел ее крепления работают иначе, чем в сложенном положении. Это не повод самостоятельно назначать универсальный процент запаса или пересчитывать допустимую массу по бытовой формуле. Кронштейн должен быть рассчитан производителем на заявленную нагрузку во всем предусмотренном диапазоне движения.

Отдельно оценивается основание. Максимальная нагрузка в спецификации кронштейна не означает, что любой комплект крепежа выдержит ее на любой стене. Материал стены, состояние основания, расположение скрытых коммуникаций и способ крепления проверяет квалифицированный специалист. Этот вывод нельзя получить из VESA, диагонали или массы телевизора.

Разъемы на задней панели: где монтажная пластина перекрывает HDMI, питание или антенну

После совпадения VESA и нагрузки нужно наложить геометрию кронштейна на схему задней панели. Порты могут смотреть вбок, вниз или перпендикулярно стене. В первом случае важен свободный боковой выход кабеля, во втором — пространство под штекером, а в третьем — расстояние между корпусом телевизора и стеной.

Широкая центральная пластина иногда совпадает с областью HDMI, антенного входа или питания. Регулируемые вертикальные направляющие также способны пройти поверх разъема, хотя все четыре отверстия VESA формально доступны. Проверять нужно контур каждой детали, а не только точки ее крепления.

Схема задней панели в руководстве помогает определить положение портов относительно крепежных отверстий. Затем размеры монтажной пластины и направляющих сверяют с чертежом кронштейна. Если документация не показывает взаимное положение элементов достаточно ясно, совместимость нельзя подтверждать только по фотографии товара.

Пространство для штекеров и кабелей

Наличие свободного порта еще не означает, что подключение поместится за экраном. Перпендикулярный штекер занимает глубину, а кабелю требуется плавный выход без резкого перегиба. Числовой минимальный радиус изгиба допустимо брать только из требований изготовителя конкретного кабеля. Универсальное значение для HDMI, питания и антенного кабеля назначать нельзя.

У фиксированной модели малый зазор от стены может затруднить подключение даже при открытых разъемах. У наклонной или поворотной конструкции кабель проверяют не только в исходном положении: во всем заявленном движении он не должен натягиваться, зажиматься шарниром или упираться штекером в пластину. Это вопрос геометрии готовой сборки, а не скрытой прокладки коммуникаций.

Фиксированный, наклонный и поворотный механизм: какой диапазон движения нужен комнате

Тип механизма выбирают после определения реальных точек просмотра. Сначала отмечают, откуда обычно смотрят телевизор и требуется ли менять положение экрана. Затем заявленные углы наклона, поворота и вылет конкретного кронштейна сопоставляют с этим сценарием. Название категории само по себе не сообщает точный диапазон.

Фиксированная плоскость

Фиксированный кронштейн подходит для одной основной зоны просмотра, расположенной напротив экрана, когда менять направление панели не требуется. У такой конструкции нет механизма коррекции, поэтому положение телевизора после установки остается заданным. Одновременно следует заранее проверить доступ к портам и глубину штекеров: небольшой вылет от стены может ограничить пространство за корпусом.

Вертикальный наклон

Наклонный механизм позволяет изменить вертикальное направление экрана, что важно при размещении выше линии обычного просмотра. Нужный угол сравнивают с официальным диапазоном модели кронштейна. Следует учитывать, что паспортное значение описывает возможность механизма, но фактическому движению могут помешать корпус телевизора, выступ крышки или подключенные кабели.

Горизонтальный поворот и вылет

Поворотная конструкция нужна, если зрители находятся в смещенных зонах — например, экран должен быть направлен то к дивану, то к другой части комнаты. Здесь одновременно проверяют угол поворота и вылет от стены. Недостаточный вылет может не позволить широкой панели развернуться: ее боковая кромка раньше упрется в стену.

Заявленный угол механизма не всегда равен достижимому углу конкретного телевизора. Чем шире корпус, тем больше пространства он занимает при развороте. Поэтому сопоставляют чертеж кронштейна, расстояние от оси движения до стены и габарит панели. Также проверяют, не оказывается ли экран в нужном положении за пределами предусмотренного рабочего хода.

Если точные углы и вылет не приведены в официальной спецификации, определения «поворотный» или «полноповоротный» недостаточно. Выбор нельзя строить на предположении, что любой механизм развернет телевизор в требуемую сторону.

Утопленные отверстия и неровная задняя крышка: роль втулок и штатного крепежа

Задняя поверхность телевизора не всегда плоская. Резьбовые отверстия могут находиться в углублениях, рядом с выступом корпуса или на участках разной высоты. В такой ситуации направляющая способна упереться в крышку раньше, чем займет предусмотренное положение, хотя схема VESA совпадает.

Для выравнивания производитель может предусмотреть втулки и винты определенного типа, диаметра и длины. Используют только детали и комбинации, разрешенные официальным руководством телевизора и инструкцией кронштейна. Случайные шайбы, самодельные проставки или похожие по виду винты не подтверждают совместимость.

Слишком короткий винт может не обеспечить предусмотренное соединение, а неподходящая длина способна воздействовать на элементы внутри корпуса. Поэтому параметры резьбы нельзя выбирать по внешнему сходству. Если для конкретной модели указаны разные варианты крепежа в зависимости от наличия втулки, применяют именно описанную изготовителем конфигурацию.

Контур направляющих не должен закрывать вентиляционные зоны или давить на выступающие части крышки. Втулки решают только ту задачу, для которой предусмотрены документацией; их наличие не дает основания произвольно наращивать зазор и менять геометрию сборки.

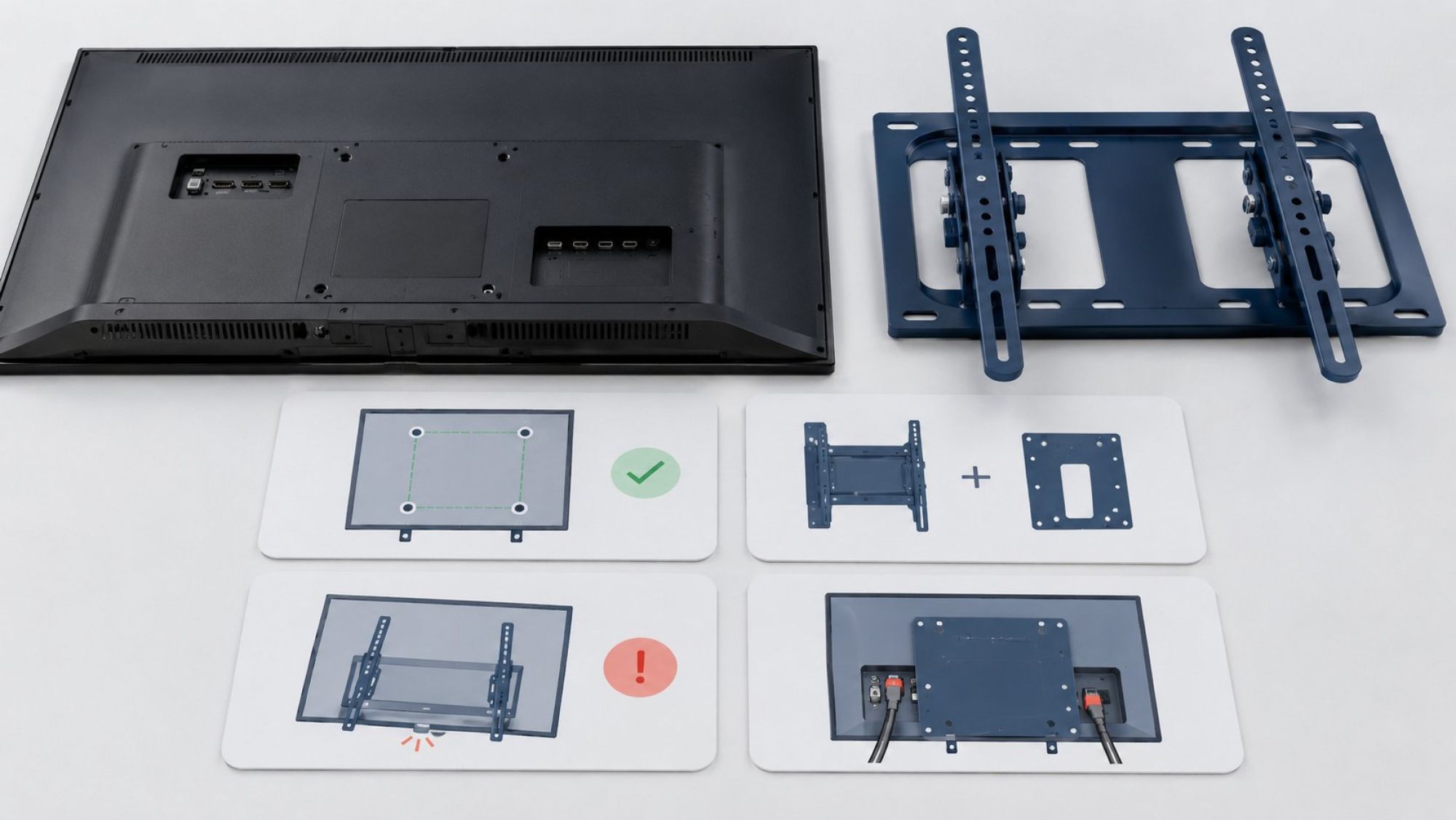

Матрица совместимости: четыре результата проверки перед покупкой

Проверку можно свести к четырем практическим результатам. Каждый из них получают для точной пары моделей телевизора и кронштейна, а не для абстрактной диагонали.

1. Полное совпадение без адаптеров. VESA телевизора прямо указан среди поддерживаемых схем, масса панели укладывается в официальную нагрузку, штатные направляющие не конфликтуют с крышкой, вентиляцией и портами. Механизм обеспечивает нужные комнате движения с учетом габарита экрана и кабелей.
2. Совместимость только со штатным адаптером. Прямого совпадения монтажной геометрии нет, но изготовитель предусматривает конкретный адаптер для нужной схемы. Дополнительно проверены его масса, размеры, нагрузочные ограничения, комплект крепежа и влияние на доступ к разъемам.
3. Совпадение VESA при недостаточной нагрузке. Отверстия совпадают, однако паспортная масса панели превышает предел кронштейна либо ограничение отдельного адаптера. Такая комбинация не проходит проверку: геометрическое совпадение не компенсирует недостаточную допустимую нагрузку.
4. Подходящая механика при перекрытии разъемов. Диапазон наклона или поворота отвечает сценарию комнаты, VESA и масса формально подходят, но пластина закрывает нужный порт либо не оставляет места для штекера и кабеля. До устранения конфликта разрешенным производителем способом совместимость не подтверждена.

Итоговый ответ складывается из всех фильтров одновременно: точная модель, VESA, масса без подставки, ограничения адаптеров, рельеф крышки, расположение портов, глубина для кабелей, вылет и рабочие углы. Диагональ остается лишь ориентиром для поиска.

Даже положительный результат этой матрицы относится только к соединению телевизора с кронштейном. Несущую способность стены и способ крепления оценивает квалифицированный специалист с учетом материала основания, его состояния и скрытых коммуникаций.
