Как подобрать личинку для входной двери: размеры, профиль и совместимость

Личинку замка правильнее называть цилиндром или цилиндровым механизмом. Именно в него вставляют ключ, но совместимость этой детали с дверью определяется далеко не формой ключа. Нужно сопоставить посадочный формат, размеры обеих секций, устройство привода, наружную и внутреннюю фурнитуру, а затем выбрать способ управления со стороны помещения.

Порядок проверки важен. Защищённый цилиндр с подходящей длиной всё равно не заработает, если его привод не соответствует корпусу замка. Механизм правильного профиля окажется неудобным или уязвимым, если его торец расположен неправильно относительно броненакладки. Поэтому подбор стоит вести как последовательную карту совместимости, а не как поиск личинки той же марки или такой же общей длины.

Если параметры нельзя уверенно определить по паспорту и видимым обозначениям, услуга «Замена личинок» позволяет передать идентификацию специалисту. Для предварительного подбора всё равно полезно собрать сведения, перечисленные ниже: они помогают отличить принципиально несовместимые варианты ещё до покупки.

Евроцилиндр, круглый профиль и дисковый механизм: три разных посадочных формата

Первый вопрос — не длина, а семейство механизма. Распространённый евроцилиндр можно узнать по характерному вытянутому профилю: в средней части его корпус сужен, а снизу обычно расположено место центрального крепления. Однако сходный силуэт не доказывает совпадение всех размеров и привода. Он лишь позволяет отнести деталь к одному посадочному семейству.

Круглый цилиндр имеет другую геометрию корпуса и другой способ сопряжения с замком. Он не становится заменой евроцилиндру только потому, что наружная часть обоих механизмов проходит через отверстие в накладке. Должны совпасть форма посадочного места, расположение креплений и интерфейс передачи вращения.

Название «дисковый механизм» прежде всего описывает устройство секретной части, а не универсальный контур корпуса. По круглому торцу или форме ключевого канала нельзя автоматически заключить, что один дисковый цилиндр подойдёт вместо другого. Для подбора важны исполнение корпуса и указание изготовителя, для какого замка или посадочного формата предназначена деталь.

Без разборки ориентируются на видимую часть цилиндра, форму декоративной или защитной накладки, конфигурацию ключевого канала и доступную маркировку. Эти признаки помогают сузить поиск, но окончательное решение принимают по документации. В паспорте замка и цилиндра следует искать:

• наименование типа или профиля цилиндра;
• схему корпуса с точками крепления и основными размерами;
• обозначение совместимого привода;
• вариант исполнения внутренней и наружной сторон;
• модель или артикул, к которому относится размерный чертёж.

Марка двери сама по себе ничего не гарантирует. В дверях одной линейки могут применяться разные корпуса замков, а фурнитура могла быть заменена после установки. Сопоставлять нужно не название двери, а конкретный замок, его посадочное место и цилиндр.

Размеры A/B от центра крепления: почему общая длина не решает задачу

Длину профильного цилиндра рассматривают как две секции. Размер A отсчитывают от центра крепления в одну сторону, размер B — от того же центра в другую. Какая буква обозначает наружную сторону, необходимо сверять со схемой конкретного изготовителя: порядок записи без чертежа может быть истолкован неверно.

Центр крепления связан с положением цилиндра внутри корпуса замка. Он не обязан совпадать с геометрической серединой дверного полотна или комплекта накладок. Если наружная броненакладка толще внутренней фурнитуры, либо с одной стороны есть дополнительная отделочная панель, требуемые секции получаются неодинаковыми.

Поэтому запись только общей длины недостаточна. Представим два цилиндра с одинаковой суммой секций. У первого наружная часть короче внутренней, у второго пропорция обратная. Общая длина совпадает, но после установки первого торец может занять предусмотренное положение в броненакладке, а у второго наружная часть окажется слишком длинной и внутренняя — слишком короткой. Перестановка сторон также не всегда решает вопрос: конфигурация ключ–вертушка и некоторые приводы имеют заданную ориентацию.

Рабочая запись размера должна выглядеть как пара A/B с пояснением, где улица или подъезд, а где помещение. Рядом фиксируют положение центра крепления относительно обеих накладок. Если известна лишь толщина двери, подобрать цилиндр всё ещё нельзя: само полотно составляет только часть дверного пакета.

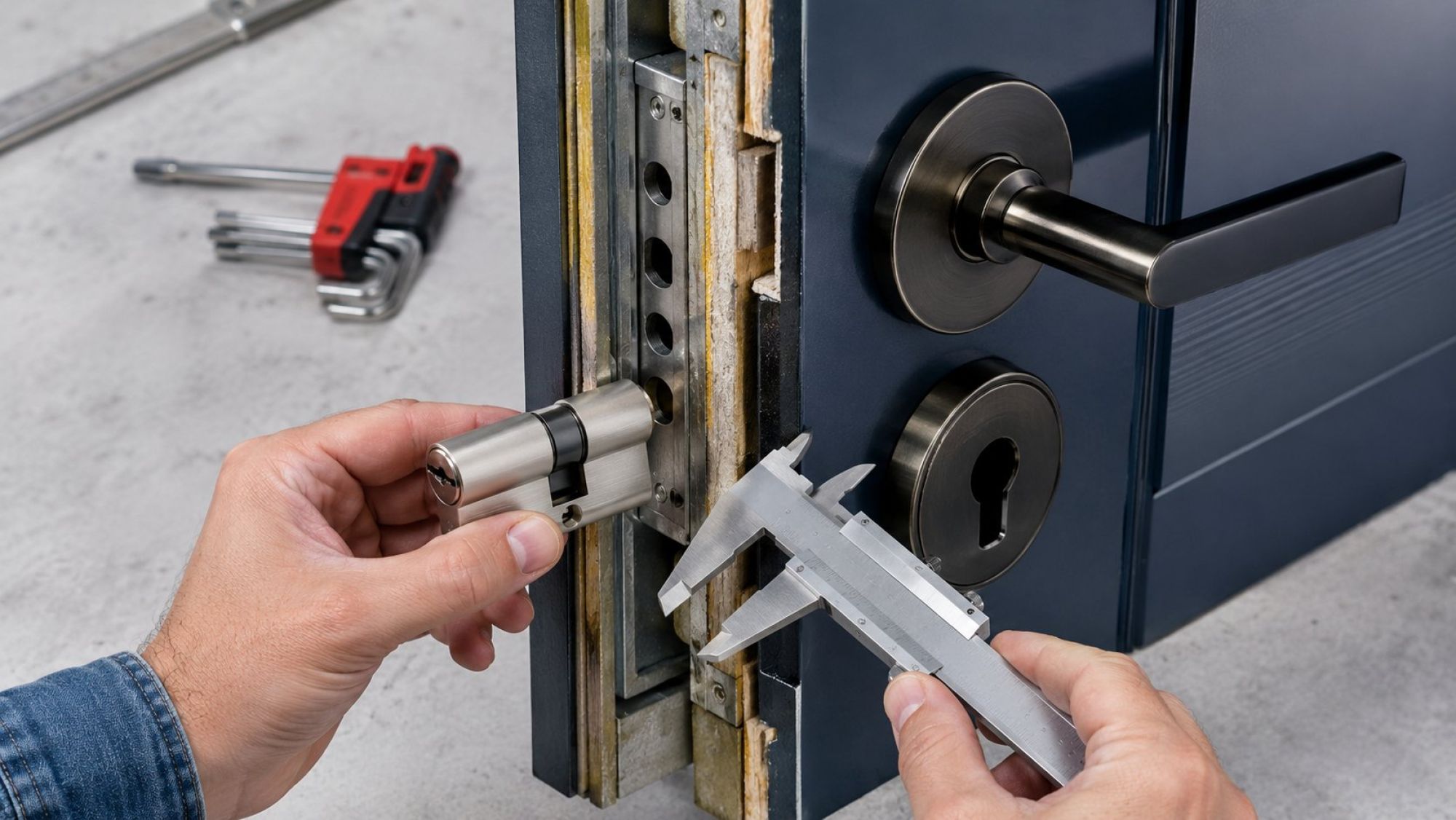

Размеры снимают по официальной схеме выбранного цилиндра. Нельзя смешивать расстояние до поверхности двери, до края декоративной накладки и до внутренней опорной поверхности броненакладки: это разные точки. Если старый механизм используется как образец, его общая длина также не заменяет раздельное определение секций и проверку обозначения модели.

Толщина полотна, накладки и броненакладка: из чего складывается требуемая длина

Цилиндр проходит не только через металлическую основу двери. В фактическую толщину узла могут входить внутренняя отделочная панель, наружная отделка, основания ручек, декоративные розетки, проставки и защитная фурнитура. Состав пакета с двух сторон различается, поэтому измерение одного дверного полотна почти неизбежно даёт неполную картину.

Со стороны помещения цилиндр должен быть доступен для ключа либо соединён с вертушкой без помех со стороны накладки. Снаружи важна посадка относительно защитного элемента. Открытый выступ корпуса нельзя оценивать отдельно от конструкции броненакладки: одна накладка охватывает торец цилиндра, другая имеет собственную регулируемую или фиксированную геометрию.

Универсального допустимого выступа для любой двери и любой броненакладки нет. Требуемое положение торца берут из монтажной схемы конкретной фурнитуры. Если производитель указывает диапазон совместимых цилиндров или способ регулировки накладки, ориентируются именно на него. Произвольное утапливание тоже нежелательно: ключ должен входить полностью, не упираясь головкой в накладку, а вертушка — свободно поворачиваться.

Для расчёта рассматривают каждую сторону отдельно:

• от центра крепления до наружной опорной поверхности цилиндра с учётом броненакладки;
• от центра крепления до внутренней поверхности накладки или розетки;
• толщину добавочных панелей и проставок, если они находятся на пути цилиндра;
• глубину посадки торца, предусмотренную изготовителем защитной фурнитуры.

Изменение фурнитуры способно изменить необходимый размер даже при неизменной двери и том же корпусе замка. Например, новая наружная защита может потребовать более короткой или более длинной секции, а внутренняя панель — сместить требуемое положение второй стороны. Поэтому цилиндр подбирают для фактической комплектации двери, а не только по её заводскому описанию.

Кулачок и шестерёнка: какой привод должен совпасть с корпусом замка

После поворота ключа цилиндр должен передать движение механизму замка. Для этого служит привод в средней части корпуса. У одного исполнения это поворотный кулачок, у другого — шестерёнка. Одинаковый внешний профиль цилиндров не означает, что эти детали взаимозаменяемы.

Для кулачкового варианта проверяют форму кулачка, его положение относительно центра крепления и соответствие окну внутри замка. В нейтральном положении кулачок должен занимать предусмотренную конструкцией ориентацию. По одной фотографии торца двери нельзя подтвердить, что форма и траектория движения совпадут с механизмом конкретного корпуса.

В шестерёнчатом исполнении принципиальны геометрия зубьев, их количество и расположение шестерни. Даже если цилиндр входит в посадочное отверстие и подходит по A/B, другая шестерня не обеспечит правильного зацепления. Пытаться оценить совместимость по близкому диаметру или визуально похожим зубьям нельзя.

Тип привода надёжнее устанавливать по паспорту корпуса замка, его точной маркировке и спецификации совместимых цилиндров. В обозначении могут быть раздельно указаны профиль корпуса и вариант привода. Эти поля нельзя объединять в одно расплывчатое описание вроде «европейская личинка»: оно говорит о внешнем семействе, но не о том, как цилиндр взаимодействует с замком.

Если на двери установлена система с несколькими точками запирания, вращение цилиндра может приводить в действие связанный механизм. Это ещё одна причина не выбирать деталь только по посадочному силуэту. Совместимость должен подтверждать документ именно на корпус замка или дверную систему, а не рекламное перечисление популярных марок.

Ключ–ключ, ключ–вертушка и аварийная функция: сценарии для внутренней стороны двери

Когда посадочные параметры совпали, выбирают конфигурацию сторон. В исполнении ключ–ключ для управления снаружи и изнутри нужен ключ. Такой вариант не оставляет постоянно доступной рукоятки со стороны помещения, но для повседневного выхода ключ должен находиться под рукой.

Цилиндр ключ–вертушка с внутренней стороны управляется поворотной ручкой. Он удобен там, где дверь требуется быстро открывать изнутри без поиска ключа. При подборе указывают, на какой секции находится вертушка: одинаковые размеры A/B не исключают покупки зеркально ориентированного исполнения. Также проверяют, хватает ли пространства между вертушкой, ручкой двери и внутренней отделкой для свободного движения рукой.

Аварийная функция относится к возможности управлять цилиндром с одной стороны, когда с противоположной стороны уже вставлен ключ. Обычный цилиндр и цилиндр с такой функцией могут вести себя по-разному, поэтому наличие функции должно быть прямо указано в официальном описании конкретного изделия. Определить её по форме ключа, торцу или цене нельзя.

Выбор между этими конфигурациями зависит не только от бытовой привычки. Для двери на пути эвакуации, двери общего пользования или помещения со специальным режимом могут действовать отдельные требования к открыванию изнутри. Их проверяют по назначению объекта, проекту двери и применимым официальным документам. Переносить требования с одного типа помещения на обычную квартирную дверь или наоборот некорректно.

До заказа стоит сформулировать сценарий: кто пользуется дверью, должен ли выход быть возможен без ключа, допустима ли постоянно доступная вертушка и требуется ли работа при ключе, оставленном с другой стороны. Это функциональные параметры, а не дополнение к размерам. Несовпадение сценария не мешает цилиндру физически войти в дверь, но делает выбранную конфигурацию непригодной для эксплуатации.

Защита от перелома, высверливания и манипуляций: какие свойства подтверждаются документами

Защитные характеристики рассматривают только после проверки механической совместимости. Формулировки о стойкости должны относиться к конкретной модели и подтверждаться её техническим описанием, сертификатом либо протоколом испытаний. Название серии без точного артикула недостаточно: разные исполнения внешне похожего цилиндра могут иметь разный состав защитных элементов.

Защита от силового воздействия может включать усиление корпуса, элементы, затрудняющие перелом, и детали из материалов, рассчитанных на противодействие сверлению. Однако наличие одного элемента не превращается в обещание полной защиты. Результат зависит от конструкции цилиндра в целом, его положения в двери и совместной работы с броненакладкой.

Стойкость к манипуляциям также нельзя оценивать по единственному признаку. Число пинов или других кодовых элементов не описывает их форму, расположение, взаимодействие, точность изготовления и устойчивость всей системы. Большое число, вынесенное на упаковку, не заменяет проверяемой характеристики испытанного изделия.

При чтении документа следует сопоставить:

• точное обозначение модели и её исполнения;
• номер и вид документа;
• организацию, выдавшую документ или проводившую испытание;
• срок действия, если он предусмотрен;
• стандарт или методику, по которым выполнялась оценка;
• область действия результата и перечень проверенных воздействий.

Само слово «сертифицирован» не сообщает, что именно проверено. Документ может относиться к отдельному свойству, определённой комплектации или иной продукции той же серии. Класс защиты имеет смысл только вместе со стандартом, редакцией документа, областью применения и идентификацией модели. Без этих сведений сравнивать классы на упаковках нельзя.

Защитный цилиндр оценивают как часть узла: цилиндр, корпус замка, крепление и наружная фурнитура должны быть совместимы. Если корпус заметно выступает из неподходящей накладки, заявленные свойства самого механизма не устраняют недостаток его установки. И наоборот, массивная накладка не компенсирует неизвестные характеристики цилиндра.

Карточка параметров для подбора: профиль, A/B, привод, сторона вертушки и накладка

Чтобы продавец или специалист проверил совместимость без догадок, сведения удобно передать в одной карточке. В ней должны быть не только размеры, но и признаки, связывающие цилиндр с замком и фурнитурой.

• Дверь: назначение, сторона помещения и наружная сторона, наличие внутренних и наружных отделочных панелей.
• Замок: изготовитель, точная модель и маркировка корпуса, если они читаются, а также фото видимых обозначений.
• Посадочный формат: евроцилиндр, круглый корпус или другое исполнение согласно паспорту и чертежу.
• Размеры: A/B от центра крепления с явным указанием, какая секция направлена наружу, а какая внутрь.
• Привод: кулачок либо шестерёнка; для шестерни — параметры из спецификации замка, а не визуальная оценка.
• Управление: ключ–ключ или ключ–вертушка, сторона вертушки и необходимость аварийной функции.
• Фурнитура: тип наружной и внутренней накладки, маркировка броненакладки и схема требуемого положения цилиндра.
• Защита: точное исполнение модели и документы на заявленные свойства.

Для идентификации полезны общий снимок двери с обеих сторон, крупный план наружной и внутренней накладок, торца цилиндра и доступной маркировки замка. Фотография должна показывать взаимное положение деталей, а не только ключевой канал. Рядом с размерной записью необходимо пояснить точки, между которыми выполнялось измерение.

По внешнему виду нельзя надёжно определить внутреннее устройство привода, наличие аварийной функции, состав защиты от сверления, испытанный класс или совместимость с конкретным корпусом замка. Не следует также угадывать число зубьев шестерни по изображению под углом либо считать совпадение логотипов достаточным подтверждением.

Карточка считается полной, когда на каждый вопрос есть либо документированное значение, либо отметка о необходимости проверки. Последовательность подбора остаётся неизменной: сначала посадочный формат и привод, затем A/B и положение относительно накладок, после этого конфигурация сторон и подтверждённые защитные свойства.
