Как пожарная сигнализация запускает СОУЭ: путь сигнала

Как пожарная сигнализация запускает систему оповещения: путь сигнала от извещателя до команды на эвакуацию

Извещатели на потолке, приемно-контрольный прибор и громкоговорители часто воспринимаются как одна установка. Однако у них разные задачи. Автоматическая пожарная сигнализация обнаруживает предусмотренный проектом признак, принимает данные от устройств и формирует событие. Система оповещения и управления эвакуацией получает управляющую команду и исполняет назначенный для нее сценарий. Поэтому появление сигнала «Пожар» и включение оповещателей — не одно действие, а два связанных этапа.

Вся цепочка выглядит так: извещатель меняет состояние, приемно-контрольный прибор распознает и отображает событие, предусмотренный проектом интерфейс передает команду на управление СОУЭ, а та включает нужные средства оповещения в заданных зонах. Работоспособность каждого устройства по отдельности еще не доказывает, что этот маршрут пройдет целиком. Именно поэтому установка пожарной сигнализации должна рассматриваться вместе с проектным алгоритмом взаимодействия, питанием, зонированием и комплексными испытаниями.

Извещатель и приемно-контрольный прибор: где событие становится сигналом «Пожар»

Начало цепочки — физический признак, на который рассчитан автоматический пожарный извещатель. Сам извещатель не организует эвакуацию и не выбирает, какие оповещатели включить. Его роль ограничена обнаружением контролируемого признака и передачей изменения состояния в систему. Каким именно способом прибор интерпретирует поступившую информацию, определяется примененным оборудованием и проектным алгоритмом.

Важно различать признак в помещении, состояние извещателя и зарегистрированное событие. Между ними нет смыслового равенства. Только после обработки поступившей информации приемно-контрольным прибором событие получает системное значение и становится доступным для отображения и последующих управляющих действий. Поэтому фраза «датчик включил сирену» слишком упрощает реальную последовательность.

Ручной пожарный извещатель образует другой вход в ту же сигнальную цепочку. Он предназначен для ручного формирования сообщения человеком, обнаружившим опасность. Это не ручная кнопка включения отдельного громкоговорителя: сигнал также должен быть принят, распознан и обработан оборудованием в соответствии с проектом. Автоматический и ручной извещатели различаются способом инициирования события, но дальнейший маршрут определяется принятой логикой системы.

Приемно-контрольный прибор связывает входное событие с конкретной частью объекта, регистрирует его и показывает состояние оператору в пределах возможностей конкретной модели. Для эксплуатации важно не только наличие общей тревожной индикации, но и возможность понять, откуда поступило сообщение и какое действие после него должно выполняться. Состав надписей, обозначений и журналируемых данных следует проверять по проекту и эксплуатационной документации установленного прибора, а не по условному универсальному примеру.

От выхода АПС к прибору управления СОУЭ: какой интерфейс передает команду

После регистрации события заканчивается функция обнаружения и начинается управление исполнительной системой. АПС должна выдать предусмотренную проектом команду, а прибор управления СОУЭ — принять ее и запустить назначенный сценарий. Это функциональная граница двух систем, даже если их оборудование размещено в одном шкафу, относится к одной линейке или отображается на общей панели.

Команда передается через предусмотренный проектом интерфейс. Его исполнение зависит от совместимости выбранных приборов и принятого решения: нельзя считать, что выход любой пожарной сигнализации подходит к входу любого оборудования оповещения. Значение имеют не только электрическое соединение, но и смысл передаваемого события, алгоритм обработки, контроль состояния канала и документация изготовителей примененных устройств.

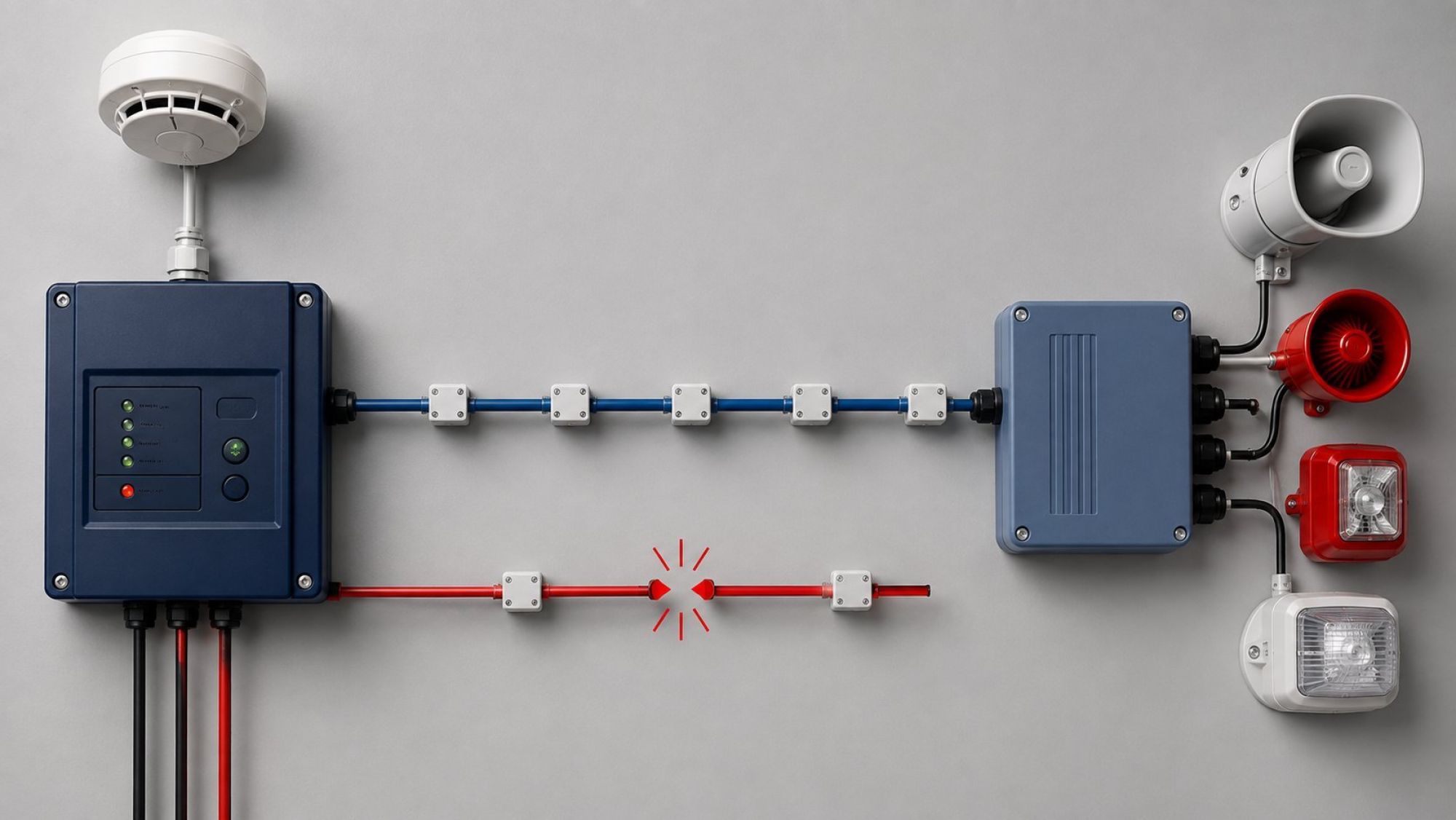

Контролируемый канал нужен для того, чтобы система могла отличить доступный маршрут передачи от нарушения этого маршрута. Если связь между АПС и управлением СОУЭ нарушена, исправные извещатели могут по-прежнему обнаруживать событие, а исправные оповещатели — сохранять способность воспроизводить сигнал. Но автоматическая последовательность между ними уже не считается подтвержденной.

Фраза «команда выдана» описывает только сторону АПС. При комплексной проверке необходимо установить и прием управляющего события системой оповещения, и выполнение связанного с ним действия. Возможности подтверждения зависят от конкретного оборудования: это может отражаться состояниями приборов и записями их журналов. Ожидаемую индикацию определяют по проекту и руководствам изготовителей.

Обрыв, отказ или иное нарушение интерфейса не должны трактоваться как пожар. Это техническое состояние цепочки, которое требует отдельного отображения в предусмотренном оборудованием виде. Такое различение позволяет оператору понять, что опасность не обнаружена, но один из маршрутов управления может быть недоступен.

Зона контроля АПС и зона оповещения: почему их границы могут различаться

Зонирование отвечает на два разных вопроса. Зона контроля АПС помогает определить, где возникло входное событие. Зона оповещения показывает, для какой части объекта должен исполняться определенный эвакуационный сценарий. Эти схемы связаны, но не обязаны повторять друг друга.

Извещатели привязывают к контролируемым участкам так, чтобы система могла локализовать поступившее сообщение в предусмотренной проектом степени. Оповещатели группируют исходя из сценария управления эвакуацией. Поэтому несколько зон контроля могут запускать одну зону оповещения либо событие из одной контролируемой части объекта может участвовать в поэтапном сценарии для нескольких групп оповещателей.

Рассмотрим условную логику без привязки к конкретному объекту. Событие зарегистрировано в зоне контроля АПС. Прибор определяет связанный с этой зоной алгоритм и передает управляющее событие. СОУЭ сопоставляет его со своими группами и включает не «тот оповещатель, который ближе к датчику», а зоны, назначенные проектом. Конкретное соответствие должно быть зафиксировано в проектной документации.

Несовпадающие границы сами по себе не означают ошибку. Проблема появляется, если связь между ними не определена или не проверена: персонал видит адрес события, но не может подтвердить, какая группа оповещения должна включиться. Поэтому при приемке полезна матрица соответствия: инициирующая зона АПС, передаваемая команда, запускаемый сценарий и ожидаемые зоны СОУЭ.

Автоматический запуск, ручной пуск и задержка: три сценария одной тревоги

Автоматический запуск начинается с события, которое АПС сформировала по принятому алгоритму. Далее управляющая команда без отдельного действия оператора поступает к СОУЭ. Однако автоматический характер не отменяет проектных условий: система выполняет только тот сценарий, который задан для конкретного события и поддерживается совместимым оборудованием.

Ручной пожарный извещатель и ручное устройство запуска СОУЭ нельзя считать взаимозаменяемыми только из-за наличия кнопки. Первый передает сообщение в пожарную сигнализацию. Второе относится к управлению сценарием оповещения. Как именно ручное действие включено в общую логику, должно быть видно из проекта и эксплуатационной документации. Без этого невозможно достоверно сказать, на каком приборе формируется событие и какие зоны должны реагировать.

Третий вариант — проектно заданная последовательность, при которой разные действия выполняются не одновременно. Такая логика может включать очередность или задержку, но ее нельзя назначать произвольно и переносить с другого здания. Основание, условия запуска и ожидаемый порядок действий должны быть определены для конкретного объекта.

Проверять задержку только секундомером недостаточно. Сначала устанавливают, какое событие начинает отсчет, затем — какое действие ожидается по его завершении и какие состояния должны отображаться в промежутке. Числовое значение, если оно предусмотрено, берут из утвержденного алгоритма, а не из универсальной рекомендации.

«Пожар», «Неисправность» и «Отключение»: какие состояния нельзя смешивать

«Пожар» — тревожное событие, сформированное системой после предусмотренного входного воздействия и обработки. Ожидаемый результат включает соответствующую индикацию на приемно-контрольном оборудовании и дальнейшие команды, назначенные проектом. Именно это состояние может стать основанием для автоматического запуска сценария СОУЭ.

«Неисправность» описывает техническое нарушение: например, утрату работоспособности элемента или предусмотренного канала связи. Она не свидетельствует об обнаруженном пожаре, но показывает, что готовность части цепочки ограничена либо не подтверждена. Конкретные обозначения, звуковая сигнализация и детализация места нарушения зависят от примененных приборов.

«Отключение» означает, что участок, функция или устройство намеренно выведены из рабочего алгоритма в предусмотренном оборудованием порядке. Это отличается от неожиданного отказа: система может знать о произведенном отключении и отображать его как отдельное состояние. При этом готовность всей цепочки оценивают с учетом того, какая функция выведена и какие команды через нее не пройдут.

Для эксплуатационного контроля удобно сопоставлять состояния по трем признакам:

• Источник: тревожное входное событие, техническое нарушение либо намеренное действие уполномоченного специалиста.
• Индикация: обозначение состояния и его места в форме, предусмотренной конкретным оборудованием.
• Влияние: запуск проектного сценария, ограничение готовности или исключение части системы из работы.

Если на панели есть сообщение, но персонал не понимает его категорию, нельзя делать вывод только по цвету индикатора или звуку встроенного сигнализатора. Точное значение проверяют по названию события, проектной логике и руководству установленного прибора.

Основное и резервное питание: что происходит с цепочкой при пропадании сети

Маршрут от извещателя до оповещателя включает несколько потребителей: извещатели, приемно-контрольное оборудование, интерфейсные устройства, приборы управления СОУЭ и сами оповещатели. Их нагрузки различаются, а в тревожном режиме состав работающего оборудования может меняться. Поэтому наличие резервного источника возле одного прибора не подтверждает автономность всей цепочки.

При пропадании основного питания переход на резерв должен сохранять предусмотренную работоспособность систем и сопровождаться контролем состояния электропитания в пределах возможностей оборудования. Для управляющего персонала это два разных факта: сеть отсутствует, но оборудование работает от резерва; либо питание части цепочки уже не обеспечивает требуемую функцию.

Расчет выполняют для фактического состава устройств и режимов. В дежурном состоянии система контролирует объект и линии, а при тревоге дополнительно задействуются исполнительные нагрузки. Емкость источников, потребление приборов, количество включаемых зон и последовательность работы берут из проекта и технической документации оборудования. Единого времени автономной работы для любого объекта и любой конфигурации указывать нельзя.

Отдельной проверки требует питание устройств на границе АПС и СОУЭ. Если интерфейсный модуль или прибор управления потеряет питание, обе системы могут сохранять внешние признаки работы, но команда между ними не пройдет. Поэтому испытание перехода на резерв оценивает не только отсутствие перезапуска отдельных приборов, но и сохранение проектного маршрута события.

Протокол комплексного испытания: какие события должны пройти весь маршрут

Индивидуальная проверка подтверждает работу отдельного устройства, а комплексное испытание — взаимодействие систем. Для рассматриваемой цепочки исходной точкой служит разрешенное программой испытаний инициирующее воздействие, выполняемое уполномоченным специалистом. В протоколе фиксируют полученное событие, место его регистрации и время, которое отображает примененное оборудование или используемая форма учета.

Далее сопоставляют фактический маршрут с проектным алгоритмом:

1. АПС принимает входное событие и отображает его с предусмотренной локализацией.
2. Формируется именно та управляющая команда, которая назначена этому событию.
3. Прибор управления СОУЭ принимает команду.
4. Запускается требуемый сценарий и включаются назначенные зоны оповещения.
5. Состояния оборудования и записи в доступных журналах соответствуют ожидаемой последовательности.

Отдельная часть испытаний относится к контролю интерфейса. Проверяется, что предусмотренное программой нарушение канала распознается как техническое состояние, отображается на соответствующем оборудовании и не подменяется сигналом «Пожар». Такие действия не предназначены для самостоятельной проверки владельцем: вмешательство выполняет уполномоченный специалист в рамках согласованной процедуры.

После испытаний важно не ограничиваться отметкой «сработало». Протокол должен позволять восстановить ход проверки: какое событие инициировано, где оно зарегистрировано, какая команда передана, какая зона СОУЭ включилась, как отобразилось нарушение канала и кем восстановлено штатное состояние. Форму фиксации выбирают с учетом принятой эксплуатационной документации объекта.

Полный результат подтверждает не громкость отдельного оповещателя и не реакцию одного извещателя, а прохождение события по всей проектной цепочке. Если хотя бы один переход не зафиксирован, остается неизвестным, выполнит ли СОУЭ нужный сценарий после реального события «Пожар». Поэтому при проектировании, монтаже и приемке услуги «Установка пожарной сигнализации» предметом проверки становится взаимодействие АПС с оповещением, а не только наличие оборудования.
