Как устроен холодильник

Холодильник не «делает холод», а выкидывает тепло наружу. Понимание, что и где у него гудит, греется и обмерзает, экономит нервы и лишние вызовы мастера. Ниже — разбор по деталям, по циклу и по признакам нормальной работы, чтобы не паниковать при каждом щелчке.

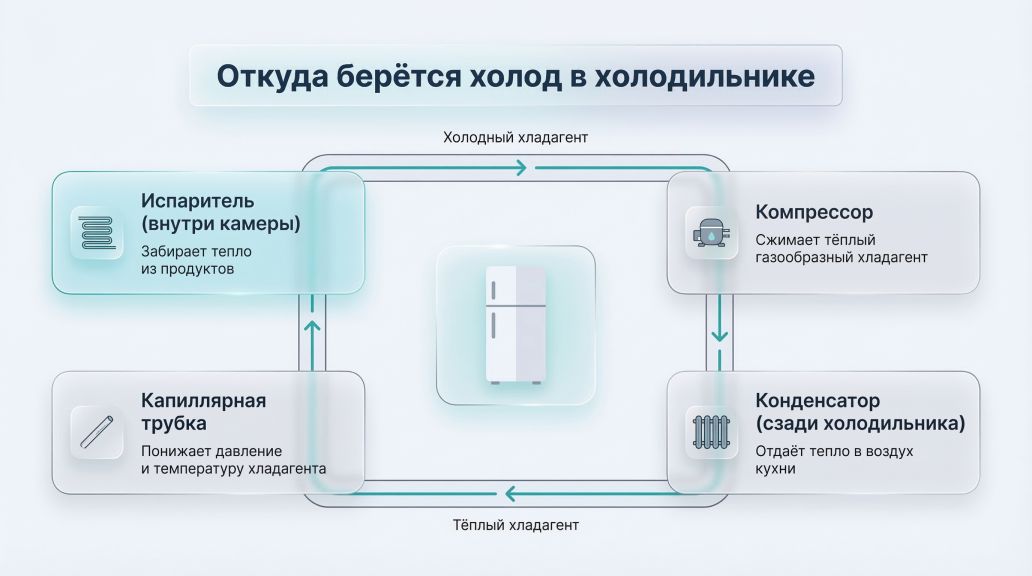

Откуда берется холод

Бытовой холодильник — это ящик с толстыми теплыми стенками, из которого постоянно выкачивают тепло и выбрасывают в кухню. Холод появляется как результат того, что из камеры утащили лишнюю энергию.

Работает это через замкнутый контур с хладагентом (чаще всего фреоном), который бегает по трубкам и меняет состояние с газа на жидкость и обратно. Каждый такой переход сопровождается либо поглощением тепла, либо его отдачей.

• компрессор внизу сзади сжимает газ и разогревает его;
• горячий газ идет в заднюю решетку‑радиатор и там остывает, отдавая тепло в комнату;
• дальше жидкий хладагент пролезает через очень тонкую трубку, давление резко падает;
• внутри корпуса, в испарителе, он кипит и «высасывает» тепло из воздуха и продуктов.

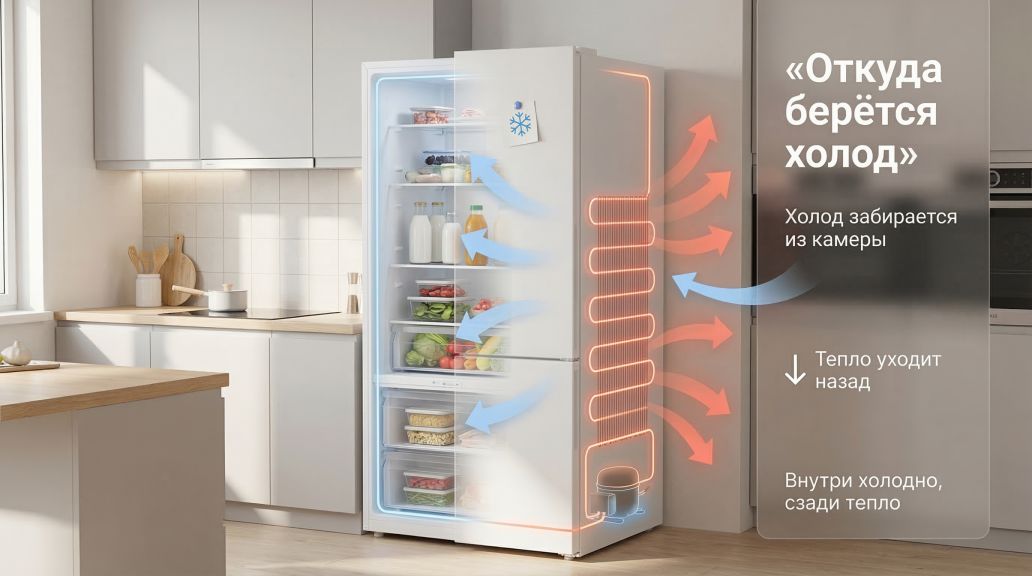

Снаружи это видно просто: задняя решетка или боковые стенки в зоне конденсатора ощутимо теплые, а внутри камеры — прохладно. Если в камере устойчивый плюс, а сзади легкий нагрев, значит контур в целом жив и перекачка тепла идет.

Аналогия с горами: вода на вершине закипает при более низкой температуре, потому что давление ниже. Хладагент в тонкой трубке и испарителе делает похожий трюк — при пониженном давлении ему легче закипеть и «съесть» тепло из камеры.

Ошибка — ждать ледяного корпуса и абсолютной тишины. Компрессор может негромко гудеть, а решетка сзади — быть теплой или даже горячей на ощупь, и это нормальная цена за отвод тепла. Сейчас можно подойти к своему холодильнику, потрогать заднюю решетку и внутреннюю стенку и связать ощущения с этим описанием: внутри холодно — сзади тепло, так и должно быть.

Если представить схему, стрелки будут простые: «тепло из камеры → к испарителю → по контуру к решетке сзади → в воздух кухни».

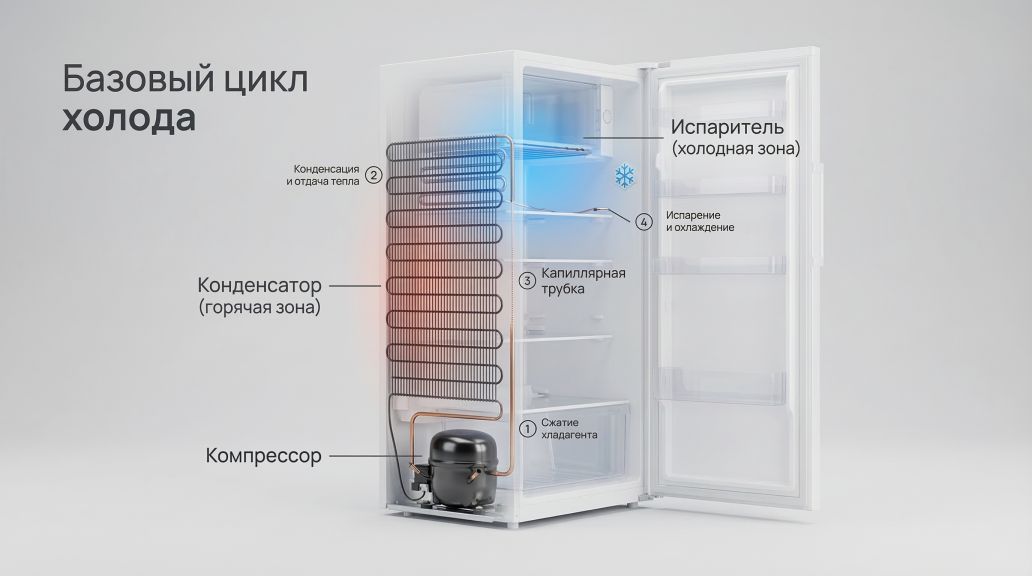

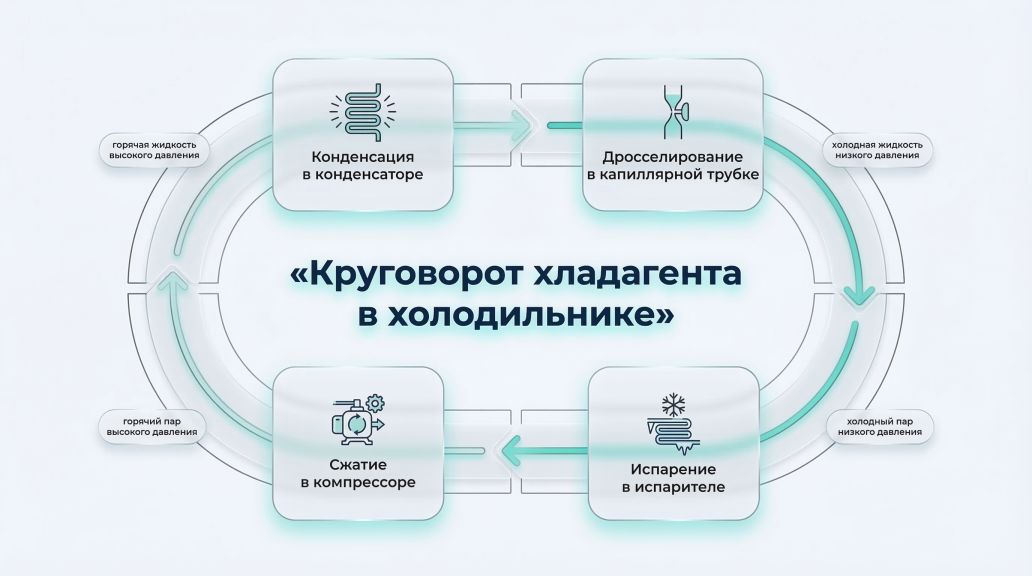

Базовый цикл холода

Цикл начинается в компрессоре — это черная «бочка» внизу сзади. Он засасывает холодный газообразный хладагент из испарителя и сжимает его. При сжатии газ нагревается, поэтому корпус компрессора и ближайшие трубки могут быть горячими — это можно почувствовать рукой.

Дальше раскаленный газ идет в конденсатор — решетку или спрятанные в стенках трубки. Там он остывает, отдает тепло воздуху кухни и превращается в жидкость. Поэтому при работе холодильника задняя решетка или боковины в зоне конденсатора теплые.

После конденсатора жидкость попадает в узкое место — капиллярную трубку или другой дросселирующий элемент. На этом участке давление резко падает, часть жидкости закипает, смесь сильно охлаждается и готовится к работе внутри камеры. Снаружи этот участок почти не заметен, максимум — тонкая прохладная трубка.

Охлажденный хладагент поступает в испаритель — это либо открытая задняя стенка с инеем, либо скрытый радиатор за пластиковой панелью. Здесь он активно кипит и забирает тепло из воздуха и продуктов, из‑за чего поверхность испарителя самая холодная точка системы. В капельных моделях это видно по инею и каплям на задней стенке, в No Frost — по холодному потоку из решеток.

Нагревшись и полностью превратившись в газ, хладагент возвращается по трубке обратно в компрессор. Круг замыкается и повторяется много раз в час, пока автоматика считает, что в камере еще слишком тепло.

Если компрессор периодически включается, поработал и замолчал, а в камере держится плюс, цикл крутится штатно. Если же мотор не делает пауз часами без понятной причины, а внутри по ощущениям тепло — это уже повод насторожиться и не затягивать с диагностикой.

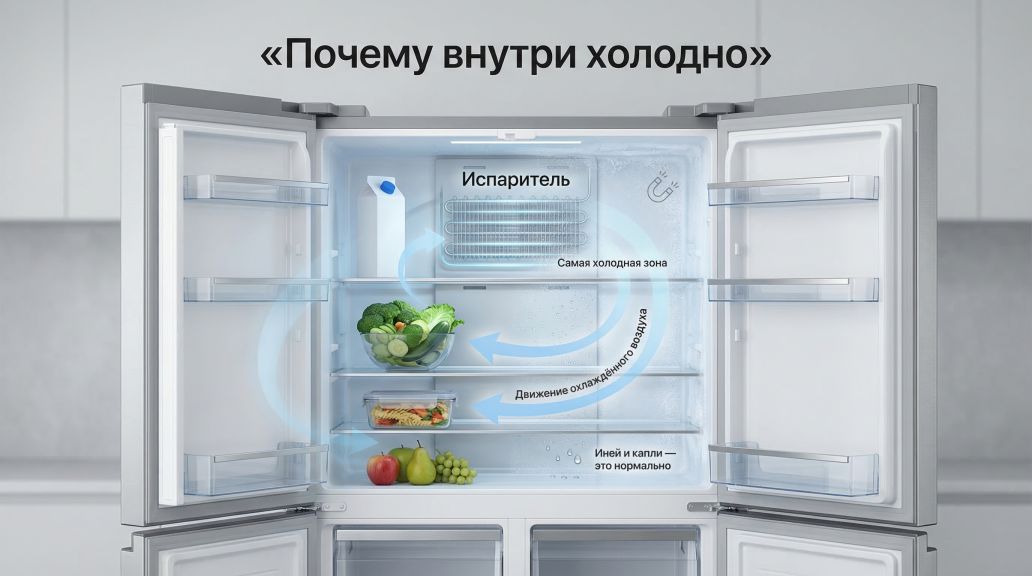

Почему внутри холодно

Ключевой фокус — на испарителе. Там хладагент кипит при низкой температуре и забирает тепло из всего, что рядом. Похожий эффект есть у человека на коже: когда пот испаряется, становится прохладнее, потому что испарение уносит тепло.

В испарителе процесс идет непрерывно, поэтому его поверхность сильно охлаждается. К ней прилипает иней или по ней гоняется холодный воздух, который потом разносится по камере естественной конвекцией или вентилятором.

Когда теплый влажный воздух из кухни попадает внутрь при открытии двери, часть влаги оседает на самой холодной зоне — на испарителе или задней стенке. При работе компрессора это превращается в тонкий слой инея, а при паузе — в капли воды.

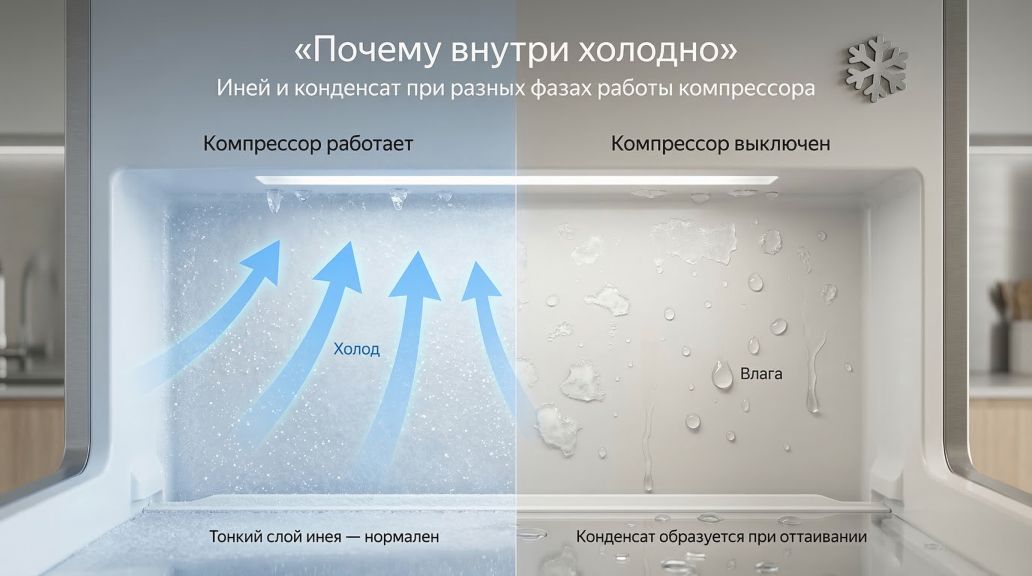

Если на рабочей стенке периодически появляется легкий иней или конденсат, а продукты при этом стабильно холодные, испаритель делает свою работу. Тонкая корочка льда — нормальная реакция на влагу и холодную поверхность, а не повод срочно размораживать исправный холодильник. Загляните в камеру и посмотрите, как выглядит ваша рабочая стенка или панель: иней/капли, но без толстой корки и с холодными продуктами — это норма.

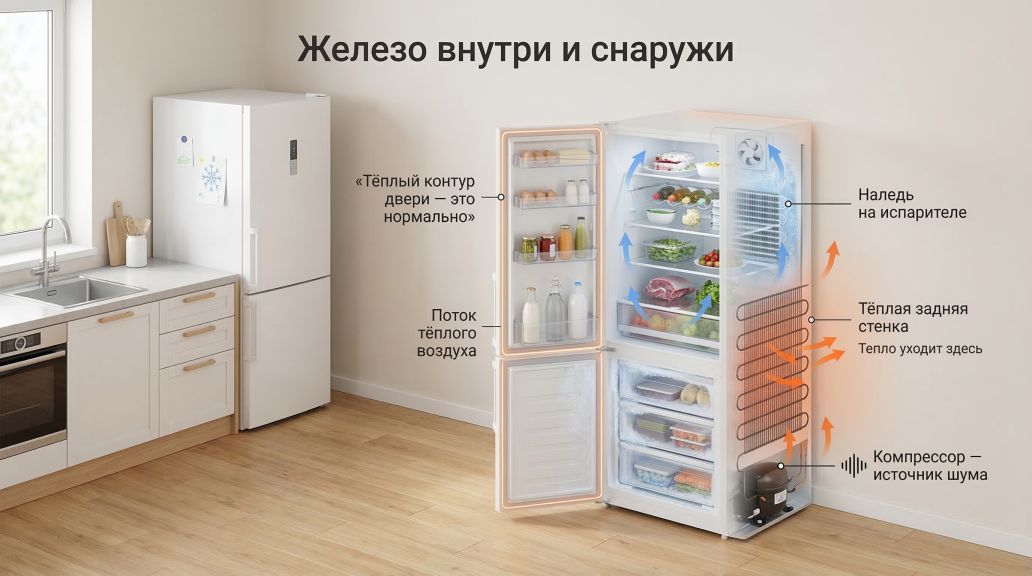

Железо внутри и снаружи

Холодильник понятнее, когда ясно, какой узел где стоит и чем он «светится» — шумом, теплом, инеем или сквозняком.

Если посмотреть на заднюю часть холодильника, вы увидите компрессор внизу, рядом с ним — трубки, фильтр‑осушитель и решетку или зоны с утолщенными стенками, где спрятан конденсатор. Это и есть «теплая спина», которая выкидывает тепло в кухню.

Если понятно, что теплые боковины — это конденсатор, а не «печка, которая сгорит», паники меньше. Нормально, когда часть корпуса ощутимо теплая, пока внутри держится холод.

Частая ошибка — принимать любой нагрев стенок за перегрев и крутить ручку на максимум. Компрессор работает дольше, электричества уходит больше, а температура почти не меняется, потому что причина не в настройке.

Не трогайте голыми руками металлические части внутри морозилки и не гните трубки сзади. Контур герметичен и не рассчитан на силовые эксперименты, сомнения по состоянию железа лучше закрывать вызовом мастера.

Ключевые узлы контура

Сердце системы — компрессор. Это черный округлый блок сзади внизу, который периодически включается и выключается. При работе он негромко гудит, слегка вибрирует и теплый, после остановки остывает.

Следом идет конденсатор. В старых моделях это открытая решетка на задней стенке, в новых трубки часто спрятаны в боковые панели. Во время работы конденсатор нагревается и делает боковины теплыми.

Между конденсатором и испарителем прячется капиллярная трубка — тонкая металлическая змейка, которая снижает давление хладагента. На ощупь она обычно прохладная или чуть теплая, без звуков.

Испаритель отвечает за холод внутри. В капельных моделях его роль часто играет задняя стенка холодильной камеры с инеем и конденсатом. В No Frost он спрятан за пластиковой панелью в морозилке, о его работе судят по холодному потоку из решеток.

Фильтр‑осушитель — небольшой металлический цилиндр на трубке возле конденсатора. Он ловит влагу и мелкие частицы, чтобы не забить капилляр. Снаружи это слегка теплый «бочонок» без шума и вибраций.

Если компрессор запускается, гудит ровно, без сильной тряски, а конденсатор теплый, ключевые узлы ведут себя штатно. Легкие щелчки при старте и остановке — рабочий звук реле и металла, а не «предсмертные судороги» техники.

Корпус, двери и воздух

Корпус — не просто пластиковый ящик. Между внутренней и внешней облицовкой спрятан толстый слой утеплителя, который не дает теплу быстро проникать внутрь и помогает компрессору включаться реже.

По периметру дверей идет мягкий уплотнитель с магнитной вставкой. Он притягивает дверь к корпусу и закрывает щели, чтобы теплый воздух из кухни не гулял в камере. При закрытии ощущается легкое «прилипание».

В моделях с No Frost внутри стоят вентиляторы и воздуховоды. Они гоняют холодный поток от испарителя по полкам, поэтому в камере чувствуется сквозняк из решеток, а стены остаются относительно сухими и без толстого слоя льда.

Полки и ящики влияют на движение воздуха: плотно забитые продукты, особенно у задней стенки, перекрывают циркуляцию и заставляют автоматику работать дольше.

Если уплотнитель мягкий, без трещин, плотно прилегает по всему контуру, а дверь не хлопает сама назад с усилием, тепло не гуляет. Быстрый тест — провести рукой по контуру двери: не чувствуете сквозняк и не видите наледь по периметру — значит, щели нет. Игнорировать зазоры и налипший лед по контуру и «лечить» это максимумом холода — плохая идея: мотор трудится без отдыха, а утечка тепла через зазор остается.

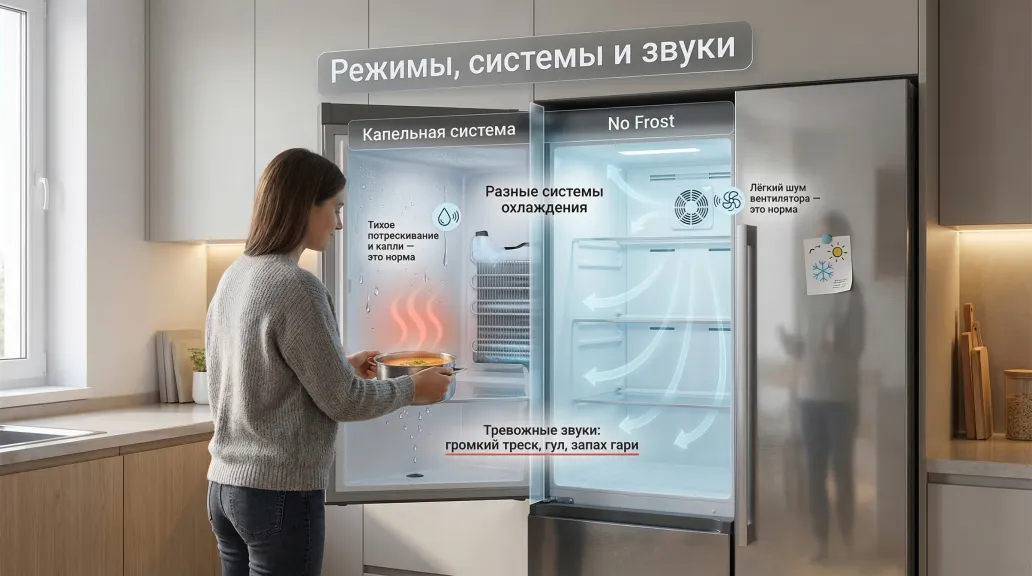

Режимы, системы и звуки

Человек ставит в холодильник кастрюлю с горячим супом, закрывает дверь и через пару минут слышит, что техника загудела громче и надолго. Через час компрессор все еще работает, боковины теплые, и начинается паника: «сломался, перегревается». На деле холодильник просто отрабатывает нагрузку, вытаскивая тепло из большой порции горячей еды.

Ключевая развилка: техника изменила поведение после понятной причины или «с ума сошла» без повода. Если перед этим загружали много теплых продуктов, долго держали дверь открытой, меняли настройки — длинный цикл и более заметный шум нормальны. Если ничего не меняли, а мотор вдруг стал молотить без пауз и в камере тепло — уже тревожный сигнал.

Автоматика следит за температурой в камерах и включает компрессор только тогда, когда внутри теплеет. Чем больше тепла попало внутрь, тем дольше он работает, пока датчики или термостат не увидят нужный уровень холода и не дадут команду на остановку.

Разные системы охлаждения ведут себя по‑разному. Капельная классика дает влажную заднюю стенку с инеем и каплями, No Frost — сухие стенки и легкий сквозняк от вентиляторов. Ожидать от них одинаковой картины — прямой путь к ложной тревоге.

Нормальные звуки и ощущения корпуса:

• легкий гул компрессора, который то появляется, то пропадает;
• редкие щелчки реле при включении/выключении;
• тихий шум или свист вентилятора в No Frost;
• умеренно теплые боковины или задняя решетка;
• легкая вибрация корпуса при работе мотора;
• иней тонким слоем на задней стенке капельной модели;
• короткие потрескивания пластика при остывании/нагреве.

Подозрительные признаки:

• компрессор не делает пауз часами без понятной причины;
• новые громкие стуки, визг, скрежет;
• запах гари или плавящейся изоляции;
• корпус обжигающе горячий на большой площади;
• толстая корка льда, которая мешает закрывать ящики.

Если по ощущениям все попадает в список «нормально», а тревогу вызывает только сам факт шума или теплых стенок — это штатная работа, а не повод вызывать мастера ночью.

Как мозги держат температуру

Вечером семья несколько раз подряд открывает дверь, ставит внутрь кастрюлю с супом и пару бутылок напитков. Через несколько минут слышен уверенный гул, который тянется дольше обычного, и кто‑то уже крутит ручку «на максимум», думая, что так поможет.

В этот момент термостат или электронные датчики фиксируют рост температуры в камерах. Для них это сигнал: тепла стало больше, нужно включить компрессор и не выключать его, пока воздух и продукты не остынут до заданного уровня.

Механический термостат — это колесико с делениями внутри корпуса. Оно замыкает и размыкает цепь питания компрессора, ориентируясь на температуру рядом с датчиком. Чем выше выставлен уровень холода, тем дольше компрессор работает в каждом цикле.

Электронное управление опирается на несколько датчиков в разных зонах и плату управления. Такая схема точнее держит температуру, может показывать ее на дисплее и менять режимы кнопками, но суть та же: если стало теплее, компрессор запускается, если холод достигнут — останавливается.

Если после загрузки теплых продуктов компрессор работает дольше обычного, а потом все возвращается к привычному ритму, автоматика ведет себя правильно. Это не перегрев и не «залипание», а нормальная реакция на дополнительное тепло. Ради интереса можно понаблюдать: положить внутрь что‑то теплое и засечь, сколько времени мотор работает до первого отключения.

Капельный и No Frost

Обычная картина: человек видит на задней стенке холодильной камеры тонкий слой инея и капли воды, сразу думает о поломке и начинает судорожно размораживать прибор. У соседа техника с сухими стенками и вентиляторами, и кажется, что так «должно быть у всех».

В капельной системе испаритель совмещен с задней стенкой или находится вплотную к ней. Во время работы на ней намерзает тонкий слой льда, который при остановке компрессора подтаивает, превращается в капли и через дренажное отверстие уходит в лоток над компрессором.

При No Frost испаритель спрятан за панелью, чаще в зоне морозилки. Вентилятор гонит через него воздух, охлаждает и раздает по каналам в камеры. Иней образуется на скрытом испарителе, а не на видимых стенках, и периодически оттаивает автоматически, вода уходит по скрытому дренажу.

Внутри капельной модели задняя стенка может быть то с инеем, то мокрой, то почти сухой — это нормальный цикл. Главное, чтобы иней не превращался в толстую корку, не нарастал сплошным слоем и чтобы вода не стояла лужей под ящиками.

В No Frost стенки обычно сухие, чувствуется легкий поток воздуха из решеток, иногда слышен шум вентилятора. Если в такой системе на видимых поверхностях растет толстый лед, это уже повод насторожиться: что‑то мешает штатному оттаиванию.

По признакам в камере можно быстро понять, что у вас: иней и капли на задней стенке, дренажное отверстие и редкие звуки — капельная система; сухие стенки, решетки, сквозняк и шум вентилятора — No Frost.

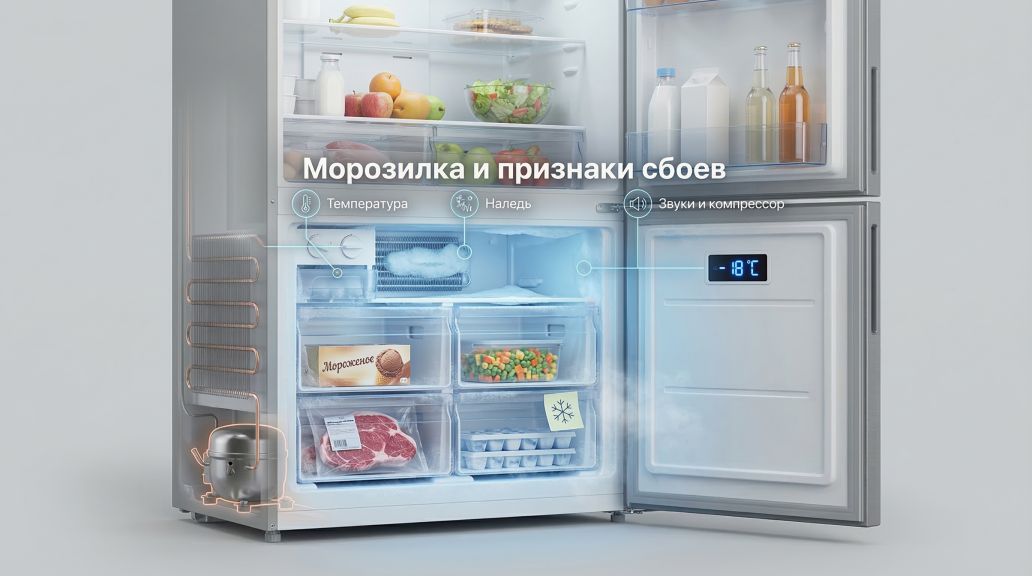

Морозилка и признаки сбоев

Морозилка — первый получатель холода и главный индикатор того, жив контур или уже нет. По ее поведению проще всего понять, все ли в порядке, не влезая в схемы и сервисные меню.

Как работает морозилка

В большинстве двухкамерных моделей морозилка сидит ближе всех к испарителю. Поэтому именно там самый жесткий холод, толще иней и медленнее меняется температура, даже если часто открывать дверь холодильной камеры.

В классических капельных холодильниках испаритель часто прячется за стенкой морозилки или встроен в ее корпус. Холод от него сначала промораживает ящики, а уже потом через отверстия и каналы уходит вверх в основную камеру.

В системах No Frost испаритель почти всегда в зоне морозилки за пластиковой панелью. Вентилятор прогоняет через него воздух, охлаждает и раздает по каналам: часть потока остается в морозилке, часть уходит в холодильное отделение.

Из‑за такого расположения морозилка работает как «первый получатель» холода. Если мощности узла хватает, она уверенно держит минус, а вот в верхней камере при проблемах с циркуляцией может быть теплее, чем нужно.

Внутри морозилки воздух обычно менее подвижен: ящики и продукты плотно набиты, поэтому холод распределяется не вентилятором, а через стенки и лед. Отсюда более толстый слой инея на задней и боковых поверхностях.

Легкий иней на стенках и ящиках — нормальная плата за частые открытия двери и влажные продукты без упаковки. Тонкий белый налет, который не превращается в корку, говорит о рабочем испарителе и живом контуре.

Если морозилка стабильно промораживает продукты, лед твердый, мороженое не превращается в кашу, а в холодильной камере просто прохладно, контур в целом жив. Вопросы в таком случае чаще к распределению холода и настройкам, а не к «смерти» системы.

Чек‑лист возможных проблем

Быстрый осмотр по трем вещам: температура, наледь и звуки.

• Температура. Нормально, если лед твердый, мясо каменное, мороженое держит форму. Подозрительно — подтаявшее мясо, мягкий лед, вода в пакетах.
• Наледь. Нормально — тонкий равномерный иней, который не мешает ящикам. Подозрительно — корка толще сантиметра, примерзающие ящики, лед по контуру двери.
• Работа компрессора. Нормально — есть паузы, гул ровный. Подозрительно — мотор почти не замолкает, а в камерах тепло или наоборот все перемерзает.
• Звуки и запахи. Нормально — легкий гул, редкие щелчки, тихий вентилятор. Подозрительно — новые громкие стуки, визг, скрежет, запах гари.

Совпадение сразу нескольких подозрительных пунктов — повод не крутить ручку и не устраивать бесконечные разморозки, а планировать диагностику.

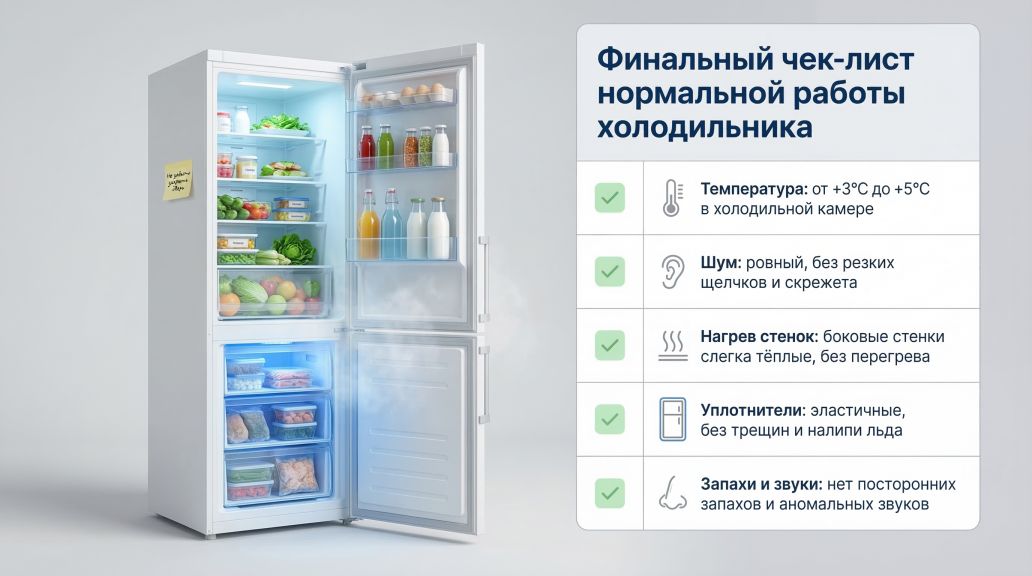

Финальный чек‑лист нормальной работы холодильника

• В холодильной камере устойчивый прохладный плюс, в морозилке уверенный минус, продукты не подтаивают.
• Компрессор периодически включается и выключается, без визга и скрежета.
• Задняя решетка или боковины локально теплые, но не обжигающе горячие на большой площади.
• В капельной модели задняя стенка то с тонким инеем, то с каплями, без толстой корки льда и луж под ящиками.
• В No Frost стенки в основном сухие, слышен легкий шум вентилятора, иней спрятан за панелью.
• Уплотнители дверей мягкие, без трещин, дверь прилегает плотно, без явных щелей и наледи по контуру.
• Никакого запаха гари, плавящейся пластмассы или постоянного громкого треска.
