Каким давлением опрессовывают трубы: выбор по системе и материалу

Каким давлением опрессовывают трубы и как определить подходящее значение

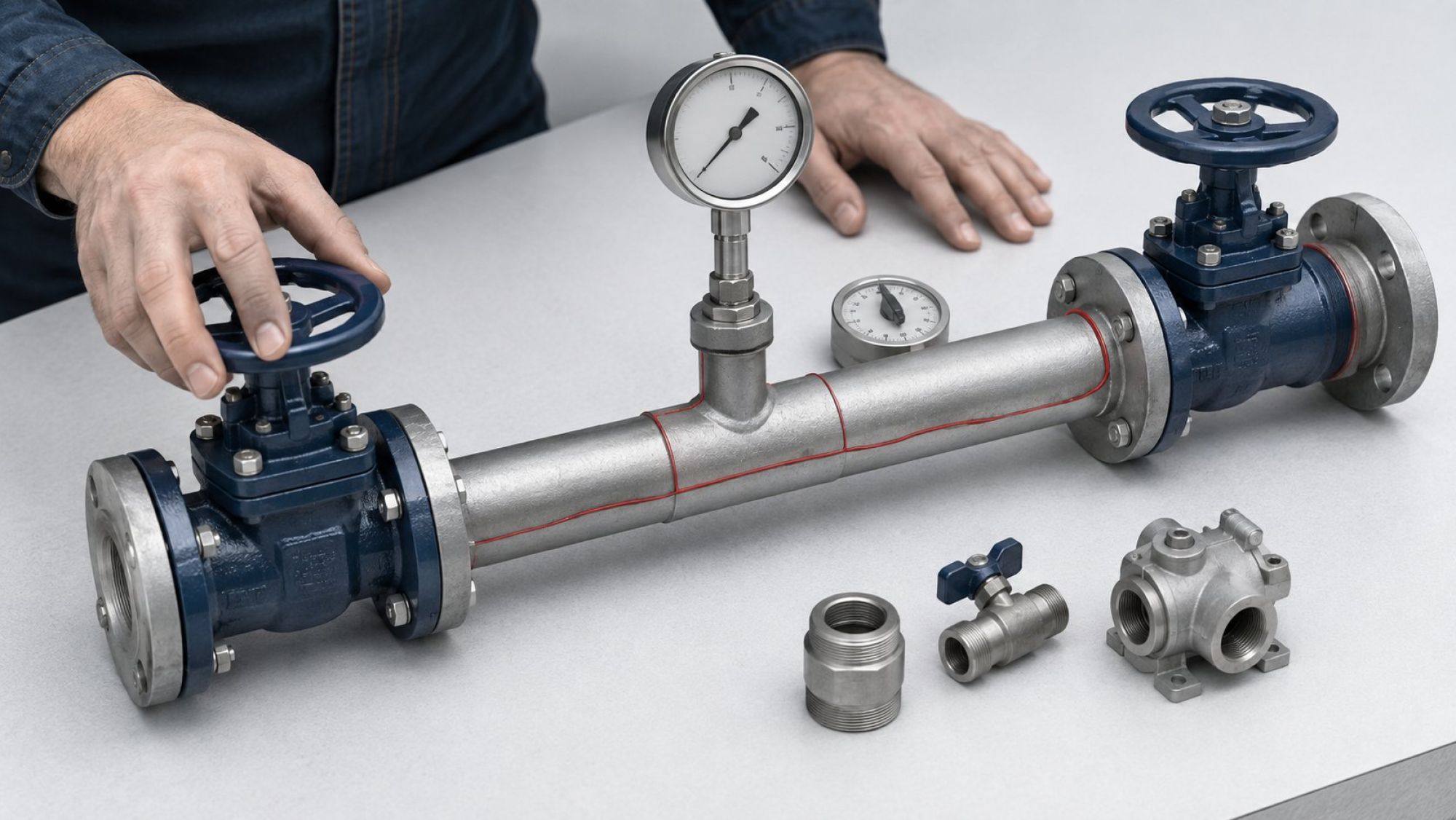

Опрессовка труб — проверка прочности и герметичности трубопровода, соединений, арматуры и включенного в участок оборудования повышенным давлением. Универсального значения для любой системы нет: режим назначают по виду и границам контура, его рабочим и расчетным условиям, применимой процедуре испытания и паспортным ограничениям компонентов.

Поэтому число на манометре оценивают только вместе с основанием его выбора. Значение из акта отопительной системы нельзя автоматически применять к водопроводу или теплому полу, а допустимый предел трубы нельзя считать допустимым пределом всей собранной сети.

Рабочее, расчетное и испытательное давление: три значения с разными задачами

Рабочее давление относится к обычной эксплуатации системы. Его устанавливают по проекту с учетом назначения сети, конфигурации объекта и характеристик оборудования. Текущее показание манометра может отражать состояние системы в конкретный момент, но само по себе не заменяет проектные рабочие условия.

Расчетное давление используют при проектировании и подборе труб, фитингов, арматуры и оборудования. Оно связано с предусмотренными условиями работы, поэтому его нельзя определять только по случайно измеренному эксплуатационному значению.

Испытательное давление создают на предусмотренное процедурой время для проверки выделенного участка. Это не новый рабочий режим системы. После испытания контур должен эксплуатироваться в установленных для него рабочих пределах.

Переход от исходных данных к испытательному значению удобно представить как дерево решения:

1. Определить тип и границы системы. Уточнить, испытывается отопление, водоснабжение, теплый пол или отдельная ветвь, а также какие элементы фактически находятся под давлением.
2. Установить рабочие и расчетные условия. Найти соответствующие значения в проекте и документации на систему.
3. Выбрать применимую процедуру испытания. Она должна относиться именно к данному типу трубопровода, материалам и стадии работ.
4. Составить перечень компонентов. В него включают трубы, фитинги, коллекторы, арматуру, приборы и оборудование внутри границ участка.
5. Сверить паспортные ограничения. Для каждого элемента проверяют допустимые условия, относящиеся к рассматриваемому режиму и температуре.
6. Назначить режим или изменить границы участка. Если хотя бы один включенный компонент не допускает предполагаемое воздействие, число не принимают без изменения. Границы испытания и способ учета оборудования определяют по проекту и применимой процедуре.
7. Зафиксировать условия и результат. В акте связывают назначенное давление с участком, основанием выбора, выдержкой, показаниями и критерием приемки.

Таким образом, специалист не начинает с произвольного коэффициента. Сначала он получает требуемый режим из применимых требований, затем проверяет, можно ли безопасно реализовать его на конкретно собранном участке. Предполагаемое значение отклоняют, если неизвестно его основание, не определены границы контура или отсутствует подтверждение допустимости для подключенных компонентов.

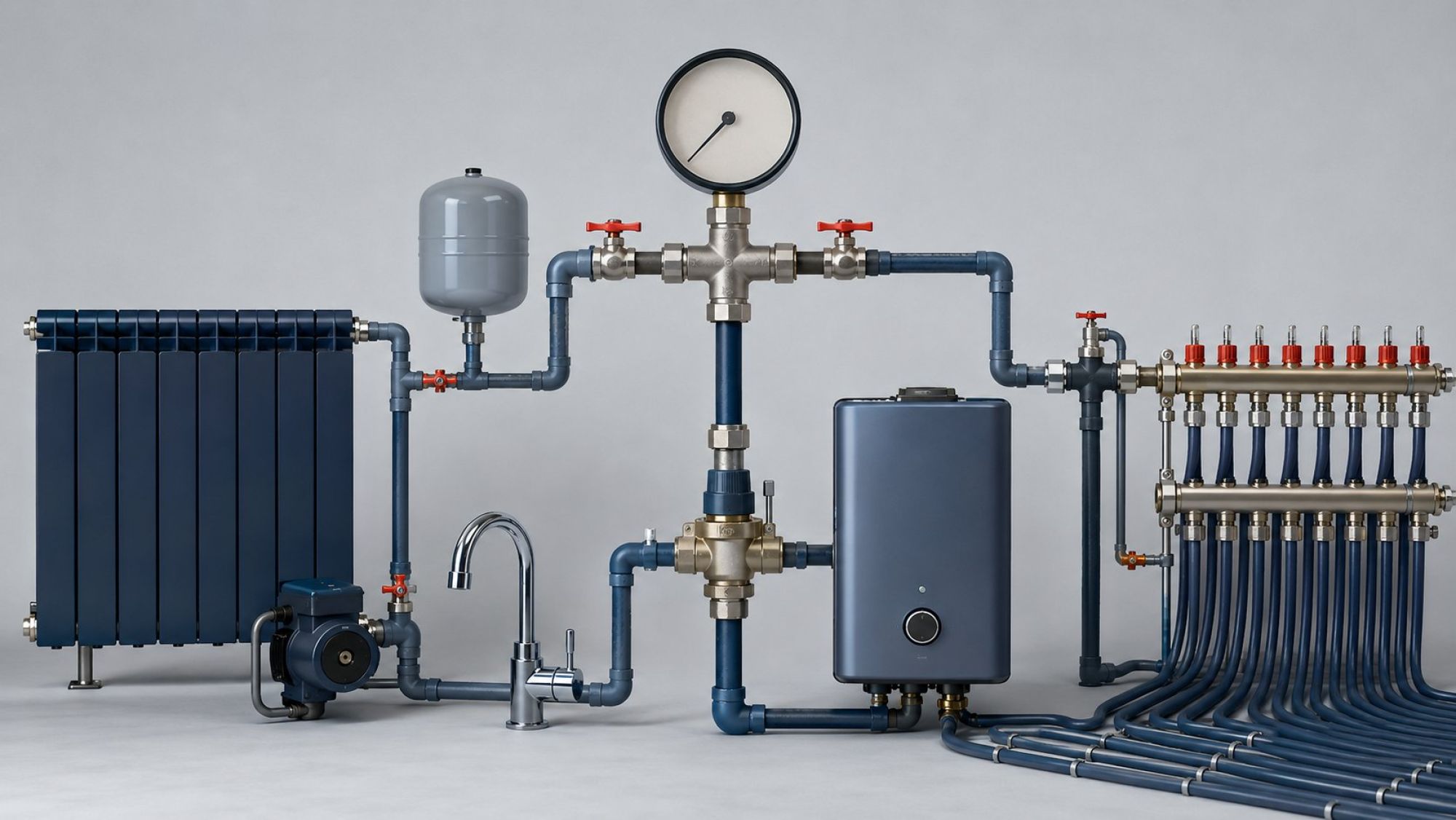

Отопление, водоснабжение и теплый пол: первая развилка при выборе режима испытания

Для отопления сначала устанавливают проектные рабочие условия, состав сети и границы проверки. Отдельно учитывают котел или другой источник тепла, радиаторы, насосы, расширительные и регулирующие устройства. Результат этой развилки — испытательное значение, выбранное по требованиям к отопительной системе и проверенное по ограничениям оборудования, оставшегося в контуре.

Для внутреннего водоснабжения рассматривают собственные рабочие условия и состав оборудования: насосы, редукторы, водонагреватели, запорные и регулирующие устройства. Результат — режим, обоснованный требованиями для водопровода. Даже при одинаковом материале труб число из акта отопления не становится основанием для испытания водоснабжения.

Теплый пол относится к отопительным системам, но представляет собой самостоятельный контур с петлями труб, коллектором, соединениями и регулирующими элементами. Результат — значение, назначенное для конкретного узла и стадии работ. Параметры проверки радиаторной разводки нельзя переносить на теплый пол без отдельной сверки.

Если вид системы в акте не указан, проверить обоснованность записанного давления нельзя. Для сопоставления нужны как минимум назначение сети, ее границы, рабочие условия и документальное основание испытательного режима.

Сталь, металлопластик и сшитый полиэтилен: где материал меняет допустимый предел

После выбора процедуры для конкретной системы проверяют материал труб и тип соединений. Название материала помогает определить, какую документацию и какие ограничения нужно учитывать, но не дает готового числа. Значение зависит от характеристик конкретного изделия, соединительных деталей, температуры и условий, для которых производитель установил допустимый режим.

В стальном трубопроводе оценивают не только прямые участки, но и сварные или резьбовые соединения, переходы, уплотнения и арматуру. Для ранее эксплуатировавшейся сети дополнительно имеет значение фактическое состояние элементов. Высокий предел новой трубы не подтверждает допустимость того же воздействия для всей действующей системы.

В металлопластиковой разводке трубу рассматривают вместе с совместимыми фитингами и способом их монтажа. Пресс-соединение, резьбовой переход, коллекторный выход и запорный узел могут иметь разные паспортные условия. Предел, указанный только для трубы, не распространяют автоматически на собранную ветвь.

Для сшитого полиэтилена допустимые условия также проверяют по маркировке и документации конкретной трубной системы. Давление сопоставляют с указанными производителем температурой, назначением и режимом применения. Порядок создания давления, стабилизации и оценки показаний берут из процедуры, применимой к данной системе, а не назначают по аналогии с металлическим трубопроводом.

Практический итог этой проверки — не рейтинг материалов по прочности, а подтвержденный предел для конкретно собранного участка. Если документы трубы и фитингов задают разные ограничения, учитывают условия каждого элемента и не назначают режим по наиболее высокой цифре.

Котел, радиатор, коллектор и арматура: как найти самый слабый элемент контура

Трубы часто способны выдерживать иной режим, чем подключенное оборудование. Поэтому перед испытанием составляют карту контура: перечисляют все элементы между установленными границами и для каждого находят паспортные условия, относящиеся к выбранной температуре и способу испытания.

• Котел или другой источник тепла проверяют как отдельное оборудование с собственными ограничениями.
• Радиаторы сопоставляют с условиями, указанными для конкретных приборов.
• Коллектор оценивают вместе с выходами, клапанами, расходомерами и присоединениями.
• Насосы, фильтры, редукторы и водонагреватели не приравнивают к трубопроводу без проверки документации.
• Краны, клапаны, фитинги и переходы учитывают как элементы, фактически воспринимающие испытательное давление.

Предполагаемый режим сначала сопоставляют с требованиями к испытанию, затем — с картой ограничений. Если включенный элемент не допускает нужное воздействие, возможны только решения, предусмотренные проектом и применимыми требованиями: изменение границ участка, отдельная проверка частей системы или иной установленный способ учета оборудования. Простое наличие закрытого крана еще не описывает, какая часть сети находилась под давлением.

Ограничивающим считают не элемент с наименьшей цифрой на корпусе, а компонент с наименьшим подтвержденным пределом в сопоставимых условиях. Маркировка может относиться к определенному режиму применения, поэтому цифры сравнивают вместе с их назначением. Если оборудование невозможно идентифицировать или условия его применения неизвестны, предполагаемое испытательное значение не считается обоснованным.

Карта контура дает понятный итог: либо все включенные элементы допускают назначенный режим, либо границы проверки требуется пересмотреть. Она также позволяет восстановить по акту, какие именно трубы, соединения и приборы были проверены.

Манометр, температура и время выдержки: от чего зависит достоверность результата

Назначить давление недостаточно — нужно измерить его в условиях, заданных применимой процедурой. Поэтому до начала проверки устанавливают требования к прибору, месту его подключения, температуре, испытательной среде, порядку создания давления и продолжительности наблюдения.

Пригодность манометра оценивают по требованиям, относящимся к конкретному испытанию. В акте указывают сведения, позволяющие идентифицировать прибор, а также точку его подключения. Самостоятельно назначать диапазон, класс точности или допустимую погрешность без опоры на применимый документ не следует.

Температуру фиксируют в том объеме, который требует выбранная процедура или документация изготовителя. Ее влияние нельзя заменять предположением: изменение показаний оценивают по установленному для данной системы порядку. По той же причине время выдержки не выбирают произвольно. Начальный и конечный моменты должны соответствовать этапам предусмотренного испытания.

Одиночное показание или фотография стрелки не раскрывают результат. Для проверки нужны как минимум назначенное значение, условия его создания, продолжительность выдержки, начальное и конечное показания, осмотр доступных узлов и критерий приемки. Падение давления нельзя автоматически объявлять утечкой или допустимым изменением без сопоставления с применимой процедурой.

Если прибор не идентифицирован, точка измерения неизвестна или часть контура была отсечена без отражения в схеме, результат нельзя уверенно отнести ко всей заявленной системе. Достоверность возникает из согласованности данных об участке, приборе, условиях и критерии, а не из одной цифры.

Как читать акт опрессовки: исходное значение, выдержка и зафиксированный результат

Проверять число из акта удобно по единому шаблону. Он показывает не только то, удерживалось ли давление, но и почему было выбрано именно это значение.

Если в акте указано только «давление держит», невозможно установить исходное значение, продолжительность наблюдения и примененный критерий. Записи одного числа также недостаточно, если отсутствуют тип системы, границы участка и основание назначения режима.

Проверка заканчивается одним из двух выводов. Первый: число относится к указанной системе, получено по применимой процедуре, не превышает подтвержденных ограничений компонентов, а результат соответствует установленному критерию. Второй: хотя бы одна связь отсутствует, поэтому значение нельзя переносить на другую систему или использовать как самостоятельное подтверждение правильности испытания.
