Капитальный ремонт электрики: как определить объем замены проводки

Капитальный ремонт электрики в квартире: как определить объем замены проводки

Решение о капитальном ремонте электрики нельзя принимать только по возрасту дома или внешнему виду розеток. Один и тот же объект может сочетать пригодные для дальнейшей работы линии, перегруженные группы, недоступные соединения и новые потребители, для которых прежняя схема не рассчитывалась. Поэтому сначала изучают существующую систему и будущую планировку, а уже затем выбирают между сохранением, локальным усилением и полной заменой.

Исходными данными становятся материал проводников, состояние изоляции и контактов, устройство квартирного щита, состав групп, наличие защитного проводника, план мебели и техники. Отдельно учитывают варочную панель, водонагреватель, кондиционер и другие стационарные потребители. Такой подход позволяет определить объем работ по каждому участку, а не назначать одинаковое решение для всей квартиры.

Алюминиевые и медные линии: что материал проводки меняет в проекте

Материал существующих проводников — один из параметров обследования, но сам по себе он не дает готового вердикта. Алюминиевую линию нельзя автоматически считать аварийной только из-за ее материала. Так же нельзя считать медную линию пригодной без проверки: значение имеют состояние изоляции, соединений, фактическая схема и соответствие будущей нагрузке.

Первый источник информации — проектная или исполнительная документация квартиры, если она сохранилась и соответствует фактическому монтажу. Однако одной схемы недостаточно: после прежних ремонтов могли появиться дополнительные розетки, переносы и скрытые соединения, которых в документах нет. Поэтому материал и границы линий уточняют при профессиональном обследовании доступных узлов и сопоставляют результат с документацией.

Особого внимания требуют места, где новая медная проводка должна присоединяться к существующей алюминиевой. Такое соединение нельзя рассматривать как обычное продолжение линии. Для перехода нужны соединительные решения, прямо предназначенные изготовителем для соответствующих материалов и условий применения. Выбор нельзя делать только по внешнему виду клеммы: учитываются техническая документация устройства, параметры проводников и способ монтажа.

Для проекта важен не только факт наличия алюминия или меди, но и положение участка в общей цепи. Например, замена кабеля от розетки до ближайшей коробки не устраняет ограничение, если питающий эту коробку участок остается прежним. Поэтому на плане отмечают материал каждого доступного фрагмента, точки перехода, неизвестные скрытые участки и соединения, которые нельзя осмотреть без вмешательства в отделку.

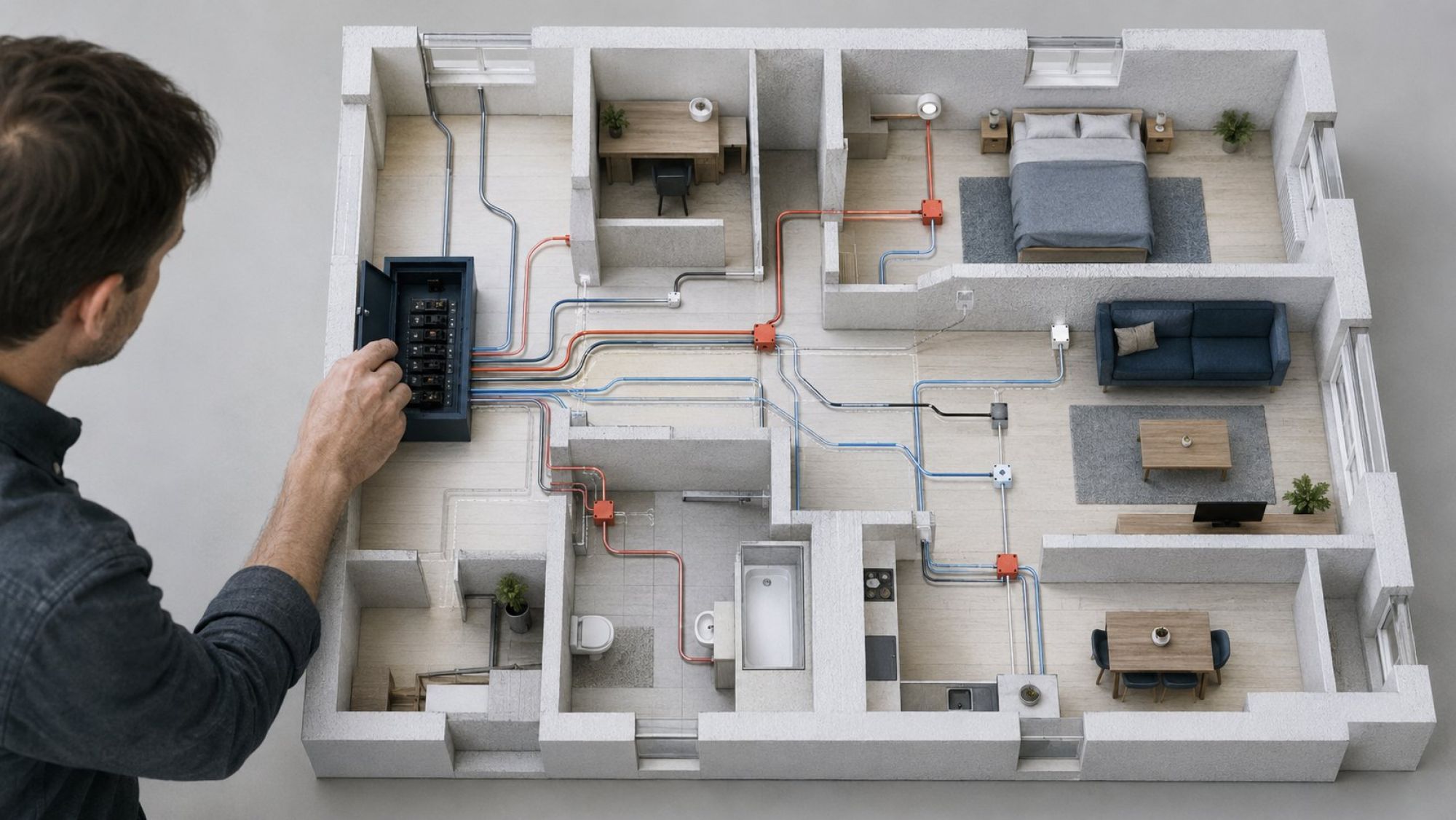

Щит, групповые линии и распаечные коробки: карта существующей системы

Квартирная электрика — это не набор независимых розеток. Она начинается со щита, расходится по групповым линиям и проходит через соединительные узлы к освещению, розеткам и стационарным приборам. Если оценивать только одну доступную точку, можно не увидеть общее питание нескольких помещений, промежуточные соединения или аппарат защиты, к которому подключены разные по назначению нагрузки.

Обследование должно дать понятную карту: какой аппарат в щите отключает конкретную группу, какие помещения и потребители к ней относятся, где проходят доступные части трассы и где находятся распаечные коробки. Маркировку на щите сверяют с фактической схемой. Подпись «кухня» еще не доказывает, что линия питает только кухонные розетки: после переделок на ней могли оказаться соседнее помещение, освещение или дополнительный прибор.

Отдельно фиксируют линии мощных потребителей, состав аппаратов защиты, наличие защитного проводника и устройство шин в щите. Важно не просто перечислить элементы, а установить связь между ними: конкретная линия, подключенная нагрузка и защищающий ее аппарат должны рассматриваться вместе. Нельзя подбирать универсальный номинал автомата или сечение нового кабеля без расчета нагрузки, сведений о способе прокладки и характеристик всей цепи.

Доступность распаечных коробок влияет и на объем ремонта. Если соединительные узлы известны и доступны, отдельные участки можно обследовать и обоснованно включать в проект. Если трасса уходит под отделку, коробки скрыты, а схема неизвестна, неопределенность становится самостоятельным проектным фактором. Это еще не означает автоматическую замену всей проводки, но требует учитывать риск сохранения непроверяемых соединений.

Сопротивление изоляции, состояние контактов и запас мощности: три основания для обследования

Возраст проводки — косвенный признак. Для технического решения нужны измеряемые и проверяемые характеристики. При обследовании оценивают изоляцию линий, непрерывность предусмотренных цепей, состояние доступных контактных соединений и работу защитных аппаратов. Конкретный состав измерений и критерии оценки определяет специалист с учетом схемы объекта и применимых требований.

Сопротивление изоляции характеризует не декоративную часть розетки, а электрическую изоляцию проверяемой цепи. Внешне целый корпус ничего не говорит о кабеле под штукатуркой, участке над потолком или соединении в скрытой коробке. По этой же причине замена механизмов розеток не равна ремонту линии: новый механизм может остаться подключенным к прежней трассе с неизвестными параметрами.

Состояние контактов рассматривают в щите, доступных коробках и точках подключения. Значение имеет не только отсутствие заметных повреждений, но и соответствие соединения материалам проводников и выбранному устройству. Самостоятельно вскрывать щит, разбирать соединения или проводить электротехнические измерения не следует: для проектного решения нужен воспроизводимый результат обследования, а не бытовое наблюдение.

Третья часть оценки — запас мощности. Составляют перечень будущей техники, выясняют паспортную мощность и способ подключения каждого стационарного прибора, затем сопоставляют нагрузки с существующими группами и вводом. Даже линия с удовлетворительными результатами измерений может не подходить для нового назначения, если после ремонта к ней планируется подключить другой набор потребителей.

Эти три основания нельзя подменять друг другом. Хорошая изоляция не отменяет неподходящей группировки, достаточная мощность ввода не подтверждает состояние скрытых контактов, а аккуратный щит не характеризует всю трассу. Решение формируется только после сопоставления результатов.

Сохранить линию, добавить отдельную или заменить участок: матрица решений

После обследования каждую часть системы относят к одному из трех сценариев. Матрица применяется не к квартире в целом, а к конкретной линии или связанному набору узлов.

• Сохранить существующую линию. Такой вариант рассматривают, если ее назначение установлено, результаты обследования позволяют дальнейшее использование, соединения понятны и доступны в необходимом объеме, а будущая нагрузка соответствует проектному расчету. Сохранение должно быть отражено на новой схеме, иначе после отделки старый участок снова станет неизвестным.
• Добавить отдельную линию. Это решение подходит, когда существующая система может обслуживать прежние нагрузки, но новый стационарный потребитель или новая группа розеток требует самостоятельного питания и защиты. Трассу увязывают с планом помещения, способом подключения оборудования и возможностями щита и ввода.
• Заменить участок или связанную группу. Замена обоснована, если обследование не подтверждает пригодность участка, его назначение невозможно надежно установить, соединительные узлы недоступны либо новая нагрузка не укладывается в возможности существующей цепи. Границу работ выбирают по электрической схеме, а не по границе комнаты или отделки.

Фрагментарная замена не решает системную проблему, если новый кабель присоединяется к прежнему питающему участку с тем же ограничением, если несколько мощных потребителей остаются на общей группе или если щит не позволяет реализовать предусмотренную схему защиты. В такой ситуации локально обновленная розетка создает лишь внешний признак ремонта.

Полная замена становится результатом совокупности выводов: значительная часть линий не соответствует будущей схеме, состояние ключевых участков не подтверждено, планировка меняет большинство трасс либо сохранение старых фрагментов порождает множество переходов и недоступных соединений. Но это должно следовать из карты и расчетов, а не из года постройки дома.

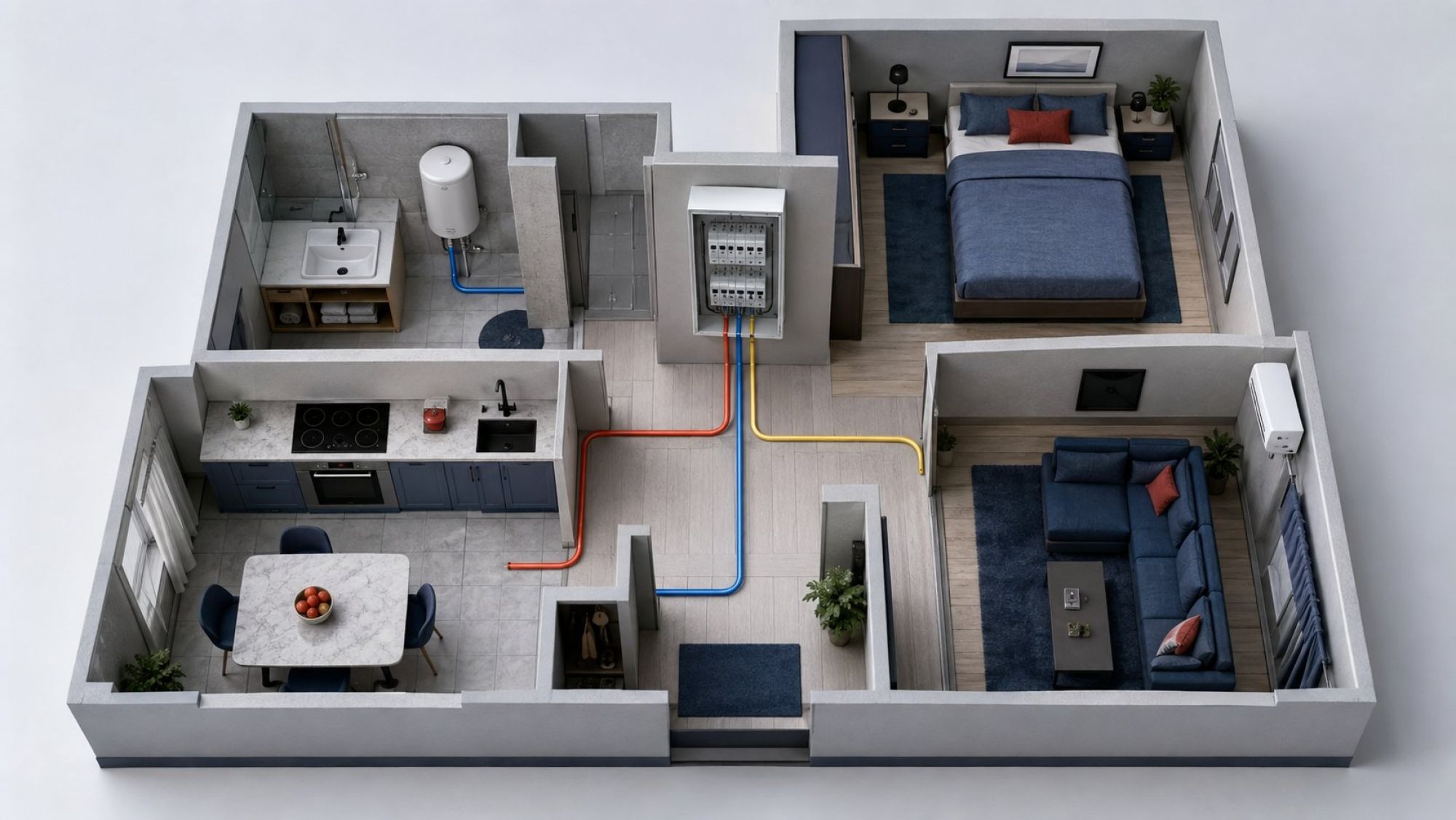

Варочная панель, водонагреватель и кондиционер: отдельные нагрузки в квартирной схеме

Количество комнат не определяет количество линий. На схему сильнее влияет состав техники и способ ее использования. До проектирования нужны точные модели или хотя бы подтвержденные требования к планируемому оборудованию. Для варочной панели, водонагревателя и кондиционера выясняют паспортную мощность, способ подключения и требования изготовителя к питающей цепи и защите.

Одинаковое бытовое название не означает одинаковые электрические характеристики. Поэтому нельзя назначить для любой варочной панели, любого водонагревателя или кондиционера одно сечение кабеля и один номинал аппарата. Эти параметры выбирают по документации конкретного оборудования, расчетной нагрузке, характеристикам линии и способу прокладки.

Затем оценивают одновременность работы потребителей. Важен не только каждый прибор отдельно, но и сценарий квартиры в целом: что может работать одновременно на кухне, включается ли водонагреватель вместе с климатическим оборудованием, какие розеточные группы участвуют в том же режиме. Итоговую расчетную нагрузку сопоставляют с возможностями ввода и распределением по группам.

Выделенная линия нужна не как формальный атрибут «мощной техники», а как часть согласованной схемы. В проекте указывают, откуда она начинается, какой прибор питает, как подключается и каким аппаратом защищается. Если существующий щит или ввод ограничивает добавление новых групп, это учитывают до монтажа, а не после прокладки кабелей.

Перенос кухни и демонтаж перегородок: как планировка меняет трассы

Электрический проект следует разрабатывать после определения новой планировки, мебели, кухонного оборудования, освещения и мест стационарной техники. Иначе розетки могут оказаться за шкафами, выводы — вдали от приборов, а уже проложенные линии придется переносить вслед за изменившимся интерьером.

Демонтаж перегородки затрагивает не только стену. Внутри нее или рядом с ней могут проходить скрытые линии, находиться коробки, выключатели и выводы освещения. До начала работ трассы проверяют и сопоставляют с проектной документацией. Предположение, что кабель проложен по наиболее очевидному маршруту, не заменяет обследование.

При переносе кухни меняется набор и расположение стационарных потребителей, рабочих розеток и освещения. Старая «кухонная» группа может оказаться в другой функциональной зоне, а новая кухня потребует иных трасс. Поэтому существующие линии оценивают по их фактическому назначению после перепланировки: часть может остаться на месте, часть — получить новую конечную точку, а для отдельных приборов могут потребоваться самостоятельные линии.

Архитектурные и электрические решения принимают совместно. До начала работ необходимо проверить, относится ли планируемое изменение к перепланировке, требующей согласования по действующим московским правилам. Электрическая схема не должна строиться на планировочном решении, которое еще не подтверждено и может измениться.

Последовательность ремонта также влияет на результат. Сначала фиксируют план помещений, мебели, техники, света и трасс, затем выполняют черновые электрические работы, проверку и фотофиксацию скрываемых участков. Чистовые механизмы устанавливают с учетом готовой отделки. Так электрика остается частью общего проекта квартиры, а не набором решений, принятых непосредственно при штроблении.

Однолинейная схема, маркировка групп и протоколы измерений: комплект результата

Капитальный ремонт электрики должен завершаться не только работающими розетками. Владельцу нужен комплект данных, по которому можно понять устройство системы после закрытия трасс отделкой. Базовый документ — актуальная однолинейная схема, показывающая ввод, распределение по группам, аппараты защиты и назначение линий.

Обозначения на схеме должны совпадать с маркировкой в щите и фактическими потребителями. Если группа подписана как «розетки спальни», это название должно однозначно относиться к конкретной линии и аппарату. Для стационарного оборудования полезно указывать назначение отдельной линии так, чтобы его нельзя было перепутать с соседней группой.

К схеме добавляют план трасс или фотофиксацию скрытого монтажа с привязкой к помещениям. Эти сведения понадобятся при установке мебели, сверлении стен и следующем ремонте. Особенно важно отметить сохраненные старые участки, места перехода между материалами и доступные соединительные коробки: без такой фиксации обоснованное сегодня решение позже снова превратится в неизвестный фрагмент.

После монтажа результаты предусмотренных измерений и испытаний фиксируют в протоколах. В них должны быть идентифицируемые линии, выполненные проверки и полученные значения, чтобы документы можно было сопоставить со схемой и маркировкой щита. Перечень испытаний и форму документов определяют для конкретной установки по применимым требованиям; произвольная запись «все проверено» не заменяет протокол.

Именно этот комплект показывает реальный объем капитального ремонта. На схеме видно, какие линии сохранены, какие добавлены и какие заменены; маркировка связывает проект со щитом; протоколы фиксируют проверяемое состояние системы после монтажа. В результате решение о глубине модернизации остается понятным и после того, как кабели скрыты отделкой.
