Картридж однорычажного смесителя: как связаны капли, тугой рычаг и скачки температуры

Капли из излива, рывки рукоятки и внезапная смена температуры кажутся разными неисправностями. Однако в однорычажном смесителе эти признаки могут сходиться в одном узле — картридже. Он перекрывает воду, регулирует расход и меняет соотношение горячего и холодного потоков. Поэтому один дефект способен влиять сразу на несколько функций, а одинаковый симптом может возникать по разным причинам.

Ремонт смесителя начинается не с покупки детали похожего диаметра, а с оценки изменившегося поведения. Если рычаг потерял плавность, но вода перекрывается полностью, круг вероятных причин один. Если одновременно появились капли и стала нестабильной температура — другой. Важно также отличать неисправность картриджа от повреждения посадочного места и от изменений давления или температуры во входных линиях.

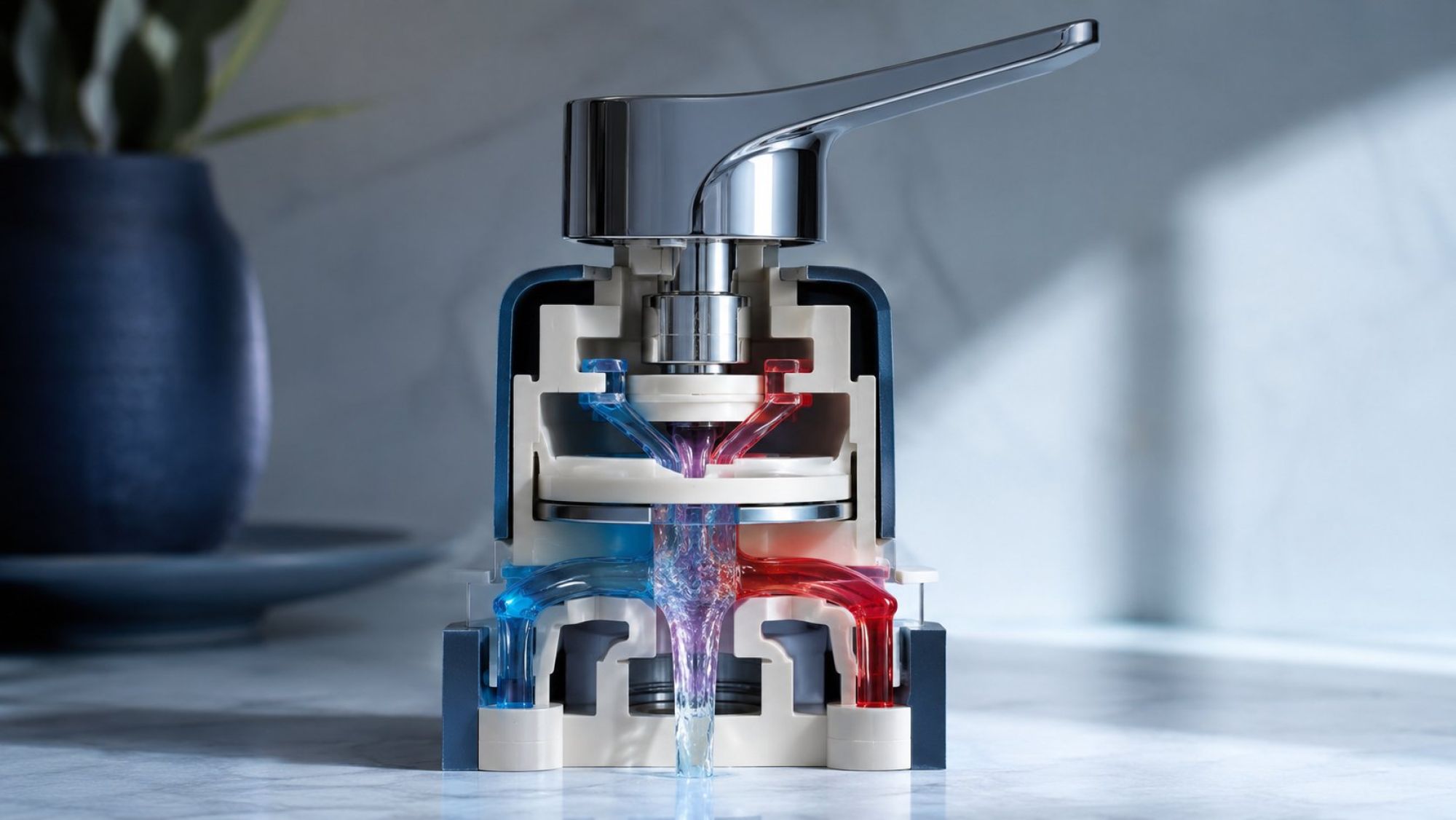

Керамические пластины, шток и входные окна: три функции одного картриджа

Внутри картриджа находятся керамические пластины с отверстиями. Одна остается неподвижной относительно основания, другая перемещается механизмом управления. При совмещении отверстий вода проходит через узел. При их смещении меняется открытая площадь прохода, а в закрытом положении каналы должны перекрываться.

Движение от рукоятки передается пластинам через шток. Подъем или наклон рычага меняет общий проход и расход воды. Перемещение в сторону изменяет соотношение горячего и холодного потоков. Пользователь выполняет оба действия одной рукояткой, а картридж преобразует их во взаимное смещение внутренних деталей.

В основании предусмотрены входы для горячей и холодной воды и выход смешанного потока. Нижние уплотнения участвуют в разделении каналов, а фиксирующие элементы задают положение картриджа в корпусе. Конкретное устройство основания зависит от модели смесителя, поэтому его особенности следует устанавливать по документации или данным о запасной части.

Связь симптомов с функциями узла можно представить так:

• Герметичность: в закрытом положении внутренний путь воды к изливу должен быть перекрыт.
• Плавность хода: рукоятка и шток должны передавать движение без зацепов и резких изменений усилия.
• Смешивание: перемещение рычага должно последовательно менять соотношение горячего и холодного потоков.
• Пропускная способность: после установки подходящего картриджа расход не должен заметно снижаться только из-за замены.

Для первичной диагностики полезно сопоставить сам симптом с условиями, в которых он проявляется:

Такая матрица не заменяет разборку и проверку детали, но помогает не сводить любой признак к общему выводу «сломался картридж».

Излив капает при закрытом рычаге: плоскости пластин и посадка картриджа

Если после закрытия вода продолжает выходить именно из излива, внутри смесителя остается путь от входа к выходу. Возможная причина — пластины не обеспечивают полного перекрытия. Загрязнение между рабочими поверхностями может мешать их смыканию: напор исчезает, но небольшой объем воды продолжает просачиваться и собираться в капли. Похожим образом проявляется повреждение внутренних деталей.

По внешнему виду капель нельзя надежно отличить частицу между пластинами от износа или повреждения рабочих поверхностей. Дополнительную информацию дает характер движения рычага. Если одновременно появились зацепы, люфт или неполное закрытие, вероятной зоной становится внутренняя механика картриджа, но окончательный вывод требует осмотра.

Другая возможная зона утечки находится под картриджем. Нижние уплотнения должны прилегать к посадочной поверхности в предусмотренном положении. Если после замены капли сохранились или появились сразу после сборки, следует проверить правильность установки детали и состояние места, на которое она опирается.

Раковина, вмятина, стойкая неровность или другое повреждение посадочной поверхности может оставить путь для воды даже с новым картриджем. Если вода появляется под рукояткой или вокруг прижимной части, нужно отдельно оценивать верхнюю зону установки и корпус: это иной сценарий, чем медленные капли только из излива.

Замена картриджа поэтому не служит автоматическим подтверждением исправности всего смесителя. Если новый узел не устранил течь, повторная покупка похожей детали без проверки посадки и совместимости может не изменить результат.

Рычаг движется туго или рывками: трение пластин, шток и прижимная гайка

Характер усилия помогает разделить возможные причины. Если рукоятка стала тяжелее двигаться по всей траектории — при подъеме, опускании и повороте, — сопротивление может возникать внутри картриджа. Загрязнение или изменение состояния подвижных деталей нарушает равномерность хода.

Локальный зацеп ощущается иначе: рычаг свободно проходит большую часть пути, но в одной точке упирается или перескакивает. Такой признак может быть связан со штоком, направляющим механизмом или другой внутренней деталью. Если рукоятка сначала перемещается без реакции воды, движение может теряться в ее креплении или в соединении со штоком. Люфт не следует автоматически относить к поверхности керамических пластин.

После сборки нужно учитывать и установку картриджа. Прижимная деталь должна удерживать его в положении, предусмотренном конструкцией. Порядок установки и затяжки следует брать из документации конкретной модели: универсального усилия для всех смесителей нет.

Смазку также нельзя считать универсальным способом устранения тугого хода. Допустимы только состав, место и способ нанесения, разрешенные производителем конкретного изделия. Если таких указаний нет, сначала устанавливают причину сопротивления и проверяют возможность замены узла.

Практически значима форма симптома: постоянное сопротивление, единичный зацеп, свободный люфт или изменение хода непосредственно после сборки. Эти варианты указывают на разные участки между рукояткой, штоком, внутренним механизмом и креплением картриджа.

Температура скачет при малом движении рычага: каналы смешивания и внешние перепады

Температура на выходе зависит от положения механизма смешивания и от потоков, фактически поступающих на оба входа. При нормальной работе небольшое перемещение рычага последовательно меняет долю горячей и холодной воды. Если шток имеет люфт или передает движение рывком, положение внутренней подвижной части может меняться скачкообразно. Тогда небольшое движение рукоятки сопровождается заметным изменением смеси.

Если проблема стабильно повторяется в одном участке траектории рычага, вероятной зоной становится механизм управления картриджа. Но нестабильная температура сама по себе не доказывает его неисправность.

На результат влияют давление, расход и температура в обеих входных линиях. Когда при открытии другого прибора меняется подача горячей или холодной воды, соотношение потоков перед картриджем становится иным. Рычаг остается на месте, но температура на выходе изменяется. Похожим образом проявляется изменение температуры поступающей горячей воды.

Различить сценарии помогает наблюдение. Если при неизменной работе других точек температура предсказуемо скачет в одном положении рукоятки, проверяют люфт, шток и работу картриджа. Если температура меняется без движения рычага одновременно с изменением расхода в системе, сначала оценивают входные условия.

Паспорт конкретного смесителя может содержать сведения о его устройстве и предусмотренных регулировках. Наличие ограничителей температуры или расхода нельзя предполагать только по внешнему виду рукоятки.

Слабая струя после замены: несовпадение окон, прокладок и посадочных штифтов

Если расход заметно снизился непосредственно после установки другого картриджа, совместимость и правильность посадки становятся важными версиями. Внешнее сходство и одинаковый диаметр не показывают всю конструкцию детали. Одновременно нельзя исключать загрязнение аэратора частицами, попавшими туда во время работ.

Аэратор находится на выходе излива и ограничивает уже смешанный поток. При его засорении картридж может нормально перекрывать воду и менять температуру, но струя остается слабой. Поэтому проверка выходного элемента помогает отделить эту причину от ограничения внутри смесителя.

Основание сменной детали оценивают по данным производителя: расположению фиксирующих элементов, входов и уплотнений. Без размерного чертежа или таблицы применяемости нельзя утверждать, какой именно элемент создал ограничение. Несовпадение геометрии следует рассматривать как диагностическую версию, а не как установленную причину только по факту слабой струи.

Не следует пытаться компенсировать сомнительную посадку дополнительной затяжкой. Картридж должен устанавливаться в предусмотренном положении, а порядок крепления определяется документацией модели. Если после корректной сборки расход остается низким, сравнивают артикул детали и проверяют другие доступные участки водяного пути.

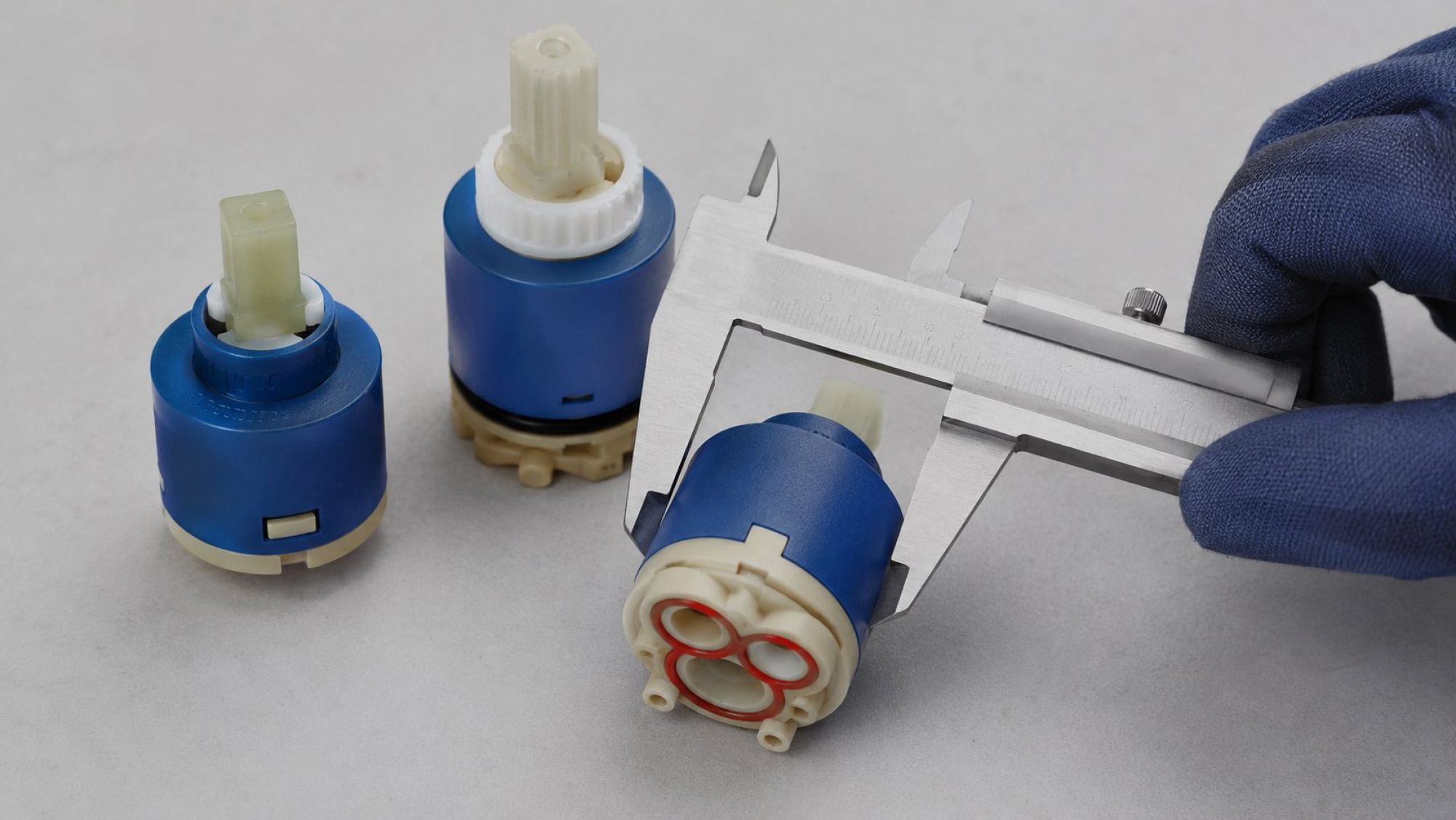

Диаметр, высота, шток и основание: карта подбора сменного картриджа

Подтверждаемые параметры можно получить измерением снятой детали, маркировкой, размерным чертежом и таблицей применяемости. К ним относятся наружный диаметр, полная высота, высота и форма соединения штока, положение фиксирующих элементов, а также вид основания. Измерения полезны для сопоставления, но сами по себе не заменяют подтверждение применяемости.

• Наружный диаметр корпуса можно измерить и сравнить с документацией запасной части.
• Полную высоту и высоту штока сопоставляют с размерным чертежом.
• Форму соединения штока сравнивают с креплением рукоятки.
• Расположение фиксирующих элементов проверяют по основанию детали и данным производителя.
• Расположение входов и контуры уплотнений сравнивают по чертежу, фотографии идентифицированной детали или таблице применяемости.

Предполагаемые последствия несовпадения нужно отделять от измеряемых признаков. Различия по высоте могут объяснять неправильное положение рукоятки, а отличия основания — проблемы с установкой, расходом, смешиванием или герметичностью. Однако без проверки конструкции конкретного смесителя нельзя заранее утверждать, какое последствие вызовет отдельное расхождение.

Наиболее надежный ориентир — артикул запасной части, указанный для конкретной модели. Таблица применяемости и размерный чертеж производителя имеют приоритет перед визуальным сравнением. Если модель точно не установлена, сопоставляют весь доступный набор параметров, а не только диаметр или фотографию верхней части.

Старый картридж не всегда является безусловным эталоном: при неизвестной истории обслуживания в смесителе уже могла находиться другая деталь. Поэтому маркировку снятого узла полезно сверять с моделью самого изделия и перечнем предусмотренных запасных частей.

Коррозия посадочного гнезда или трещина корпуса: предел замены картриджа

Картридж управляет потоками, но результат зависит и от состояния корпуса смесителя. Нижние уплотнения опираются на посадочную поверхность. Раковины, следы коррозии и устойчивые неровности в этой зоне могут сохранять путь утечки, который не устраняется заменой внутреннего узла.

Поврежденная резьба прижимной детали создает другую проблему: картридж невозможно надежно закрепить в предусмотренном положении. Более толстая прокладка или произвольное увеличение затяжки не восстанавливают резьбу и геометрию посадки.

Трещина корпуса также находится за пределами функций картриджа. Вода при этом может появляться вокруг основания, под декоративной частью или снаружи смесителя. Замена исправного внутреннего узла не устраняет повреждение самого корпуса.

Еще один практический предел — невозможность подтвердить совместимый артикул. Внешне похожая деталь может помещаться в гнезде и соединяться с рукояткой, но сам факт сборки не подтверждает ее применяемость.

Если повреждены корпус, резьба или посадочная поверхность либо не удается подтвердить подходящий артикул, уместны диагностика и ремонт специалистом. Это позволяет оценить не только сменный картридж, но и те части смесителя, которые новый узел исправить не может.
