Картридж смесителя душевой кабины: устройство, доступ и герметичность

Картридж смесителя душевой кабины: что скрыто за панелью и откуда зависит герметичность

У обычного смесителя корпус, как правило, доступнее для осмотра и обслуживания. В душевой кабине пользователь часто видит только органы управления, тогда как корпус арматуры и места соединений скрыты панелью. Поэтому Замена картриджа в смесителе здесь начинается не только с подбора детали, но и с понимания компоновки узла.

За одной рукояткой может находиться механизм смешивания воды, за другой — переключатель предусмотренных кабиной режимов. Возможность обслуживания с лицевой или обратной стороны устанавливают по модели, схеме и фактическому устройству. От выбранного пути доступа зависит, удастся ли снять картридж без повреждения наружных деталей, панели и скрытой части блока.

Сложность работы определяется положением корпуса относительно панели, назначением механизма и возможностью осмотреть соединения после сборки. Внешнего сходства с другой кабиной недостаточно, чтобы повторять порядок ее разборки.

Рукоятка, декоративная накладка и панель: три наружных слоя узла

Первый видимый слой — рукоятка. Она передает движение на шток картриджа, но сама по себе не показывает форму внутреннего механизма. В распространенной конструкции рычаг удерживается винтом, доступным после снятия декоративной заглушки. Фактическое расположение крепежа проверяют на самом узле, не увеличивая усилие при неясном способе снятия.

Под рукояткой располагается декоративная накладка. Она закрывает крепеж и монтажную область панели, формируя переход между арматурой и облицовкой. По ее внешнему диаметру нельзя надежно определить размер картриджа: одинаковое лицевое оформление может сочетаться с различающимися механизмами.

Третий слой — панель кабины. Она отделяет видимую часть блока управления от корпуса и соединений. Если наружная деталь движется вместе с панелью либо панель заметно прогибается, продолжать снятие с большим усилием нельзя: нагрузка может передаться на скрытую часть узла.

Край декоративной накладки не используют как опору для рычага. Такое воздействие способно повредить отделку или область вокруг монтажного отверстия. После обнаружения штатного крепежа детали снимают последовательно, сохраняя их взаимное положение.

Ориентация рукоятки относительно штока влияет на соответствие ее движения обозначениям температуры или режимов. Фотография общего вида перед разборкой помогает вернуть органы управления в исходное положение и отличить элементы одного узла от деталей соседнего переключателя.

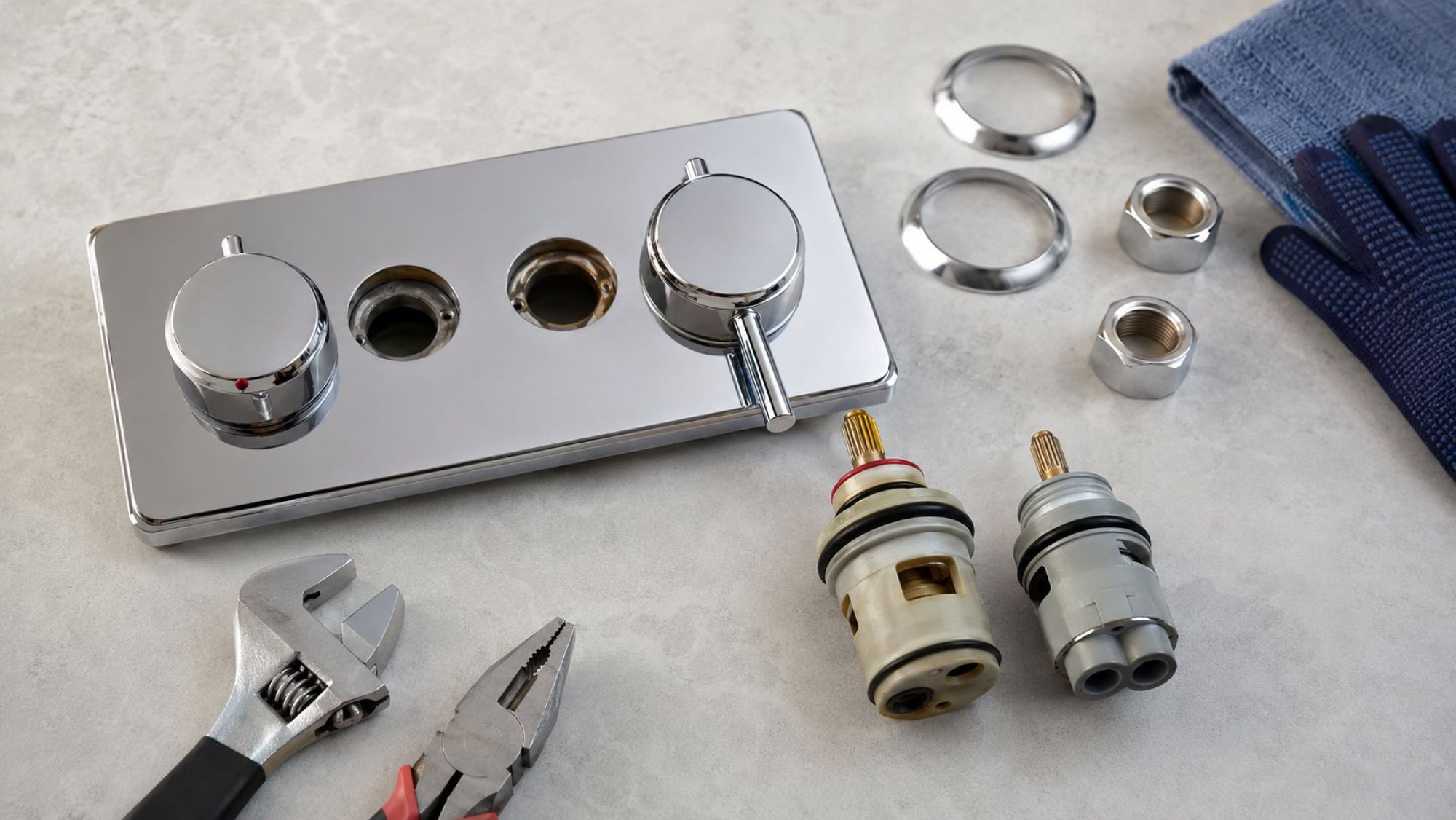

Смесительный картридж или переключатель режимов: как различить механизмы

В многорежимной кабине словом «картридж» могут называть две разные детали. Смесительный механизм принимает горячую и холодную воду и изменяет их соотношение. В зависимости от устройства смесителя движение рукоятки также может регулировать расход воды.

Переключатель режимов, или дивертор, выполняет другую задачу: направляет поток к выбранному выходу кабины. Пиктограммы на панели показывают назначение положений рукоятки, но не раскрывают геометрию внутренней детали и расположение ее каналов.

Предварительным ориентиром служит функция управления. Если движение рукоятки меняет температуру или расход, она относится к смесительной части. Если рукоятка выбирает предусмотренный способ подачи воды, за ней расположен переключающий механизм.

У смесительного картриджа и дивертора могут различаться длина и профиль штока, установочные выступы, нижние отверстия и боковые каналы. Совпадение общего диаметра не означает взаимозаменяемость: положение каналов детали должно соответствовать корпусу, а шток — соединяться с предназначенной для него рукояткой.

Неподходящий механизм может не войти в посадочное гнездо, не дать установить прижимной элемент или работать неверно после сборки. Поэтому при подборе сначала определяют назначение узла, а затем сопоставляют маркировку, основание, каналы, высоту, установочные элементы и шток.

Если назначение рукоятки и конфигурация извлеченной детали противоречат друг другу, устанавливать замену только по внешнему сходству не следует. В такой ситуации идентифицируют блок по модели кабины или маркировке арматуры.

Фронтальный люк, съемная панель или доступ с тыльной стороны

Способ доступа нельзя определять только по внешнему виду кабины. В зависимости от модели обслуживание выполняется с лицевой стороны, через предусмотренную сервисную часть либо с обратной стороны панели. Единственный надежный критерий выбора — соответствие монтажной или сервисной схеме конкретной модели и видимому штатному крепежу.

Отдельная крышка, рамка или технологический шов могут относиться к сервисной части, но не доказывают, что элемент снимается в выбранном направлении. Если крепление и порядок открытия не установлены, панель не поддевают и не сверлят.

Крупная панель может одновременно закрывать блок управления и другие элементы кабины. До ее снятия необходимо понимать, что она удерживает и к каким зонам откроется доступ. Герметизированный стык не разъединяют только ради проверки предположения о расположении картриджа.

При тыльном доступе учитывают фактическое положение кабины в помещении. Свободное пространство снаружи еще не означает, что его достаточно для извлечения механизма, удержания корпуса или осмотра соединений. Перемещение кабины также не считают обязательной частью замены, пока такой порядок не установлен для конкретной установки.

Если картридж освобождается после снятия рукоятки, накладки и прижимного элемента, вмешательство в панель может не потребоваться. Если же корпус нельзя удержать, соединения остаются недоступными или наружные детали двигаются вместе с панелью, работу останавливают и уточняют предусмотренный сервисный путь.

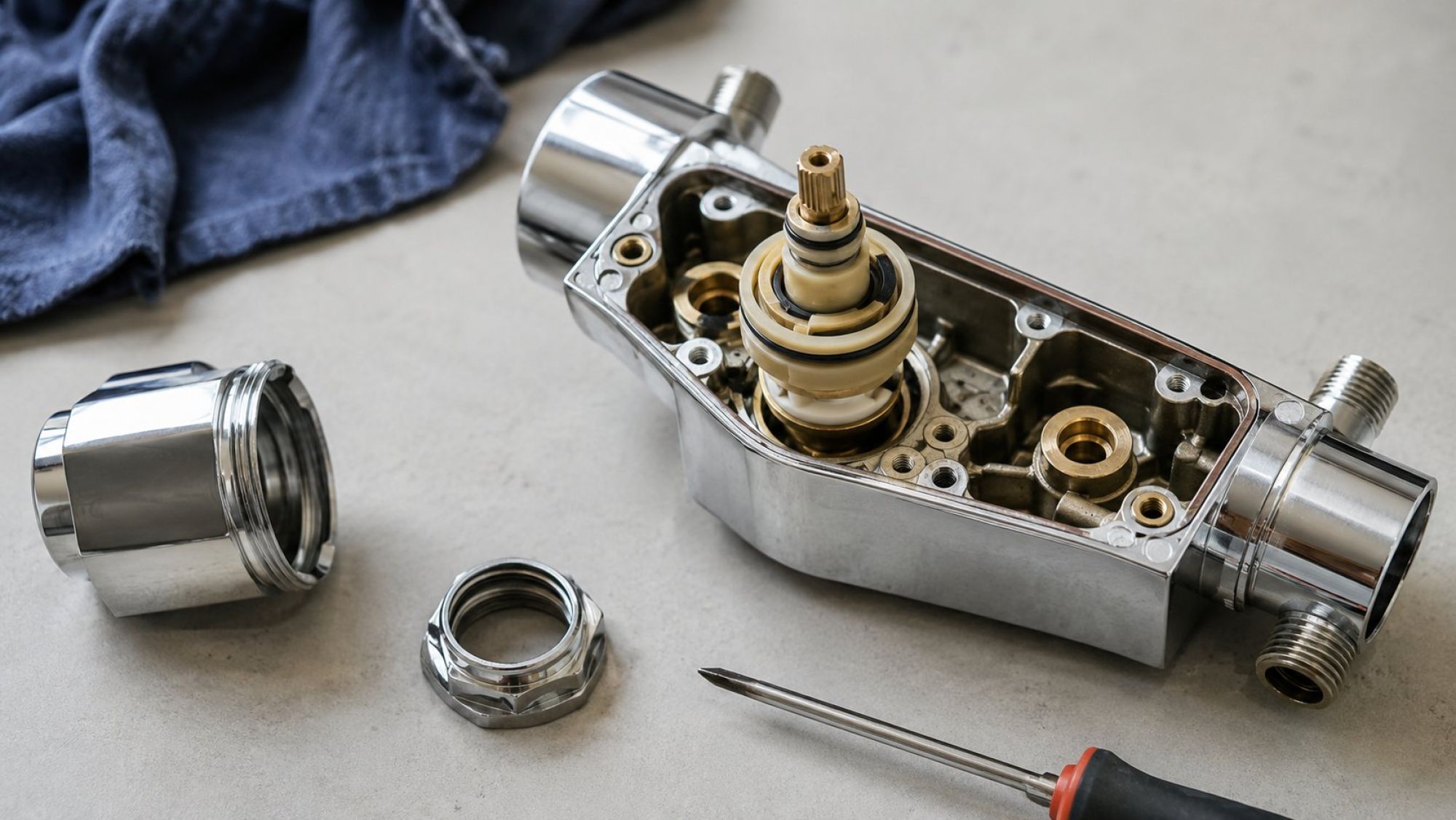

Прижимная гайка, корпус и посадочное гнездо картриджа

За декоративными деталями находится элемент, удерживающий картридж в корпусе. В распространенных узлах эту функцию выполняет прижимная гайка. Она фиксирует механизм и обеспечивает контакт его уплотнений с посадочной поверхностью.

В корпусе выполнено гнездо, соответствующее нижней части картриджа. Установочные выступы и ответные выемки задают положение, при котором отверстия механизма совпадают с каналами корпуса. Ориентировать новую деталь только по штоку или внешнему цилиндру недостаточно.

Прижимная гайка не должна втягивать перекошенный или несовместимый картридж в гнездо. Если основание не занимает свое положение без принуждения, проверяют соответствие детали, ориентацию выступов и чистоту посадочной поверхности.

Состояние гнезда не менее важно, чем состояние сменного механизма. Отложения, остатки поврежденного уплотнения или посторонняя частица мешают ровной посадке. Царапина, скол, повреждение резьбы или деформация контактной поверхности относятся к корпусу, поэтому установка нового картриджа не устраняет их автоматически.

Если корпус смещается вместе с рукояткой, неисправность может относиться к его креплению или соединениям. В этом случае извлечение внутреннего механизма без доступа к корпусу способно увеличить нагрузку на скрытый блок. Сначала оценивают устойчивость корпуса и возможность его безопасно удерживать.

Универсального усилия затяжки для всех смесителей душевых кабин нет. Если изготовитель указал порядок установки для конкретного блока, применяют его. Прижим не используют как средство исправить несовпадение основания, штока или каналов.

После установки рукоятка должна соединяться со штоком без изменения предусмотренной ориентации. Если декоративные детали не возвращаются на место либо диапазон движения отличается от исходного, сборку не завершают силой, а повторно проверяют подбор и посадку механизма.

Уплотнения вокруг каналов: откуда появляется вода за панелью

Герметичность гидравлической части зависит от контакта картриджа с корпусом и от состояния соединений самого корпуса с водяными линиями. Уплотнения на основании механизма разделяют каналы смесительной части или выходы переключателя. Для их работы картридж должен ровно находиться в предназначенном гнезде.

Поврежденное, смещенное или неподходящее по форме уплотнение может пропускать воду. Место обнаружения влаги указывает область проверки, но не всегда совпадает с местом дефекта, поэтому вывод о неисправности одного картриджа делают только после осмотра доступной части корпуса.

Капли из выхода при закрытом управлении могут быть связаны с пропусканием воды внутри гидравлического механизма. Влага под рукояткой требует проверки картриджа, его посадки и прилегающей части корпуса. Если вода обнаружена за панелью или ниже блока управления, осматривают также доступные соединения корпуса.

Декоративная накладка закрывает монтажную область, но не является способом устранения течи. Добавление герметика с лицевой стороны не восстанавливает поврежденные внутренние уплотнения и может затруднить последующий доступ к узлу.

Перед разборкой перекрывают подачу горячей и холодной воды. После сборки подачу восстанавливают контролируемо и проверяют работу рукоятки, отсутствие течи у картриджа и состояние доступных соединений. Сервисные элементы при этом должны находиться в положении, допускаемом инструкцией кабины.

Если корпус или соединения невозможно наблюдать во время контрольной проверки, это ограничивает достоверность осмотра. При появлении воды, смещении корпуса или невозможности установить источник влаги панель не закрывают до оценки доступной гидравлической части.

Электрика, подсветка и парогенератор рядом со смесителем

Некоторые душевые кабины оснащаются электрическим оборудованием. Его состав, расположение, схема подключения и порядок безопасного доступа зависят от конкретной модели. По кнопкам или декоративным элементам на лицевой стороне нельзя определить, проходят ли электрические соединения рядом с водяным узлом.

До открытия зоны рядом с электрическими компонентами питание кабины необходимо полностью отключить способом, указанным в инструкции производителя конкретной модели. Перекрытие воды не заменяет обесточивание, а отключение отдельной функции на панели управления не следует считать подтверждением полного снятия питания.

К гидравлической части приступают только тогда, когда предусмотренный доступ не требует разбирать электрические модули, кабельные вводы или защитные элементы. Электрический отсек не вскрывают ради сокращения пути к смесителю.

Если нет инструкции или схемы, по которой можно надежно определить способ полного обесточивания, самостоятельный демонтаж панели не выполняют. То же относится к ситуации, когда для доступа к картриджу необходимо открыть электрический отсек либо невозможно отделить гидравлическую зону от электрической. Работу передают квалифицированному специалисту, сообщив ему модель кабины и расположение водяного узла.

После обслуживания крышки, панели, крепления и предусмотренные конструкцией герметизирующие элементы возвращают в исходное положение. Произвольное изменение кабельных вводов, защитных деталей или способа закрытия электрической зоны не относится к замене картриджа.

Если при открытии штатной сервисной части обнаружены влага возле электрических компонентов, поврежденные провода или следы нарушения защитных элементов, дальнейшую разборку прекращают. До осмотра специалистом питание кабины не восстанавливают.

Модель кабины, фото узла и размеры детали: данные для точной идентификации

Точный подбор начинается с обозначения кабины или установленного смесительного блока. Производитель, модель, серия и маркировка исполнения помогают отличить внешне похожие механизмы. Одного названия бренда может быть недостаточно, если в разных исполнениях применялись различные узлы.

Для предварительной идентификации полезны фотографии общего вида органов управления, каждой рукоятки, обозначений режимов, декоративных накладок и штатно доступной сервисной области. Если обратная сторона уже открыта предусмотренным способом, фиксируют корпус, подключенные линии и читаемые маркировки, не разбирая ради снимка дополнительные зоны.

Для самого картриджа значимы артикул, наружная геометрия, общая высота, параметры штока, положение установочных выступов и конфигурация нижних отверстий. У переключателя также сопоставляют рабочие положения с назначением выходов. Размеры рассматривают вместе: одинаковый диаметр не исключает различий основания, высоты или штока.

Если маркировка читается без извлечения механизма, ее сопоставляют с данными для установленной модели. При отсутствии артикула идентификации помогают фотографии основания и точные размеры извлеченной детали, полученной через штатный доступ.

Обслуживание может включать не только установку нового механизма, но и оценку посадочного гнезда, устойчивости корпуса и доступных водяных соединений. Это особенно важно, когда корпус перемещается, картридж не садится ровно или влага появляется за панелью.

Для обращения в А-Айсберг полезно подготовить обозначение модели, фотографии лицевой и доступной сервисной стороны, описание функции каждой рукоятки и место появления воды. Эти сведения помогают определить, требуется ли подбор картриджа, организация предусмотренного доступа, оценка корпуса или поиск причины утечки. Если гидравлическую и электрическую зоны нельзя безопасно разделить, это обстоятельство сообщают специалисту до начала работ.
