Колесо электросамоката гудит, люфтит или бьет: диагностика

Колесо электросамоката гудит, люфтит или бьет: карта диагностики колесного узла

Шум от колеса редко указывает на одну деталь. Покрышка, обод, подшипники и тормоз находятся рядом, поэтому вибрация легко передается между элементами. У ведущего колеса к этой цепочке добавляются двигатель, кабель и управляющая электроника. Из-за этого изношенный подшипник можно принять за шум мотора, а контакт тормозного диска с колодкой — за повреждение ступицы.

Локализовать дефект помогает сочетание признаков: есть ли люфт, повторяется ли толчок на каждом обороте, меняется ли звук при торможении, свободно ли вращается вывешенное колесо и появляется ли необычный нагрев. Если проверка указывает на дефект оси, тормоза или электрической части, дальнейшую диагностику стоит передать сервису; подходящее направление — «Ремонт электросамокатов».

Из чего состоит колесный узел: покрышка, камера, обод, подшипники, тормоз и мотор-колесо

Покрышка соприкасается с дорогой и воспринимает удары. В пневматическом колесе внутри нее находится камера либо герметичная полость бескамерной шины. Существуют и цельные шины, поэтому наличие камеры зависит от исполнения колеса. Покрышка удерживается на ободе, обод связан со ступицей, а ступица вращается на подшипниках относительно оси.

Ведомое колесо не создает тягу. В нем находятся ступица с подшипниками и, в зависимости от модели, элементы тормоза. Ведущее колесо одновременно выполняет роль двигателя. Из области его оси выходят силовые проводники, а сигнальные — только в том случае, если они предусмотрены конструкцией конкретного двигателя. Снаружи мотор-колесо остается механическим узлом с покрышкой, ободом, осью и подшипниками.

Диск тормоза вращается вместе с колесом и проходит между колодками. Если его положение или геометрия нарушены, контакт может происходить постоянно либо в определенной точке оборота. Поэтому периодический металлический шорох сначала сопоставляют с частотой вращения диска, а не сразу относят к мотору или ступице.

Колебания распространяются через ось, вилку и деку, поэтому водитель может слышать гул как будто под ногами или ощущать дрожь на руле, хотя источник находится в колесе. Направление звука во время движения служит лишь начальной подсказкой. Более полезно проверить, сохраняется ли шум при свободном вращении без контакта с дорогой.

Если звук возникает только под нагрузкой и меняется на другом покрытии, в круг подозреваемых входит протектор. Если шорох, заедание или толчок воспроизводятся у поднятого колеса, внимание смещается к тормозу, ободу, подшипникам и, для ведущего колеса, к моторной части.

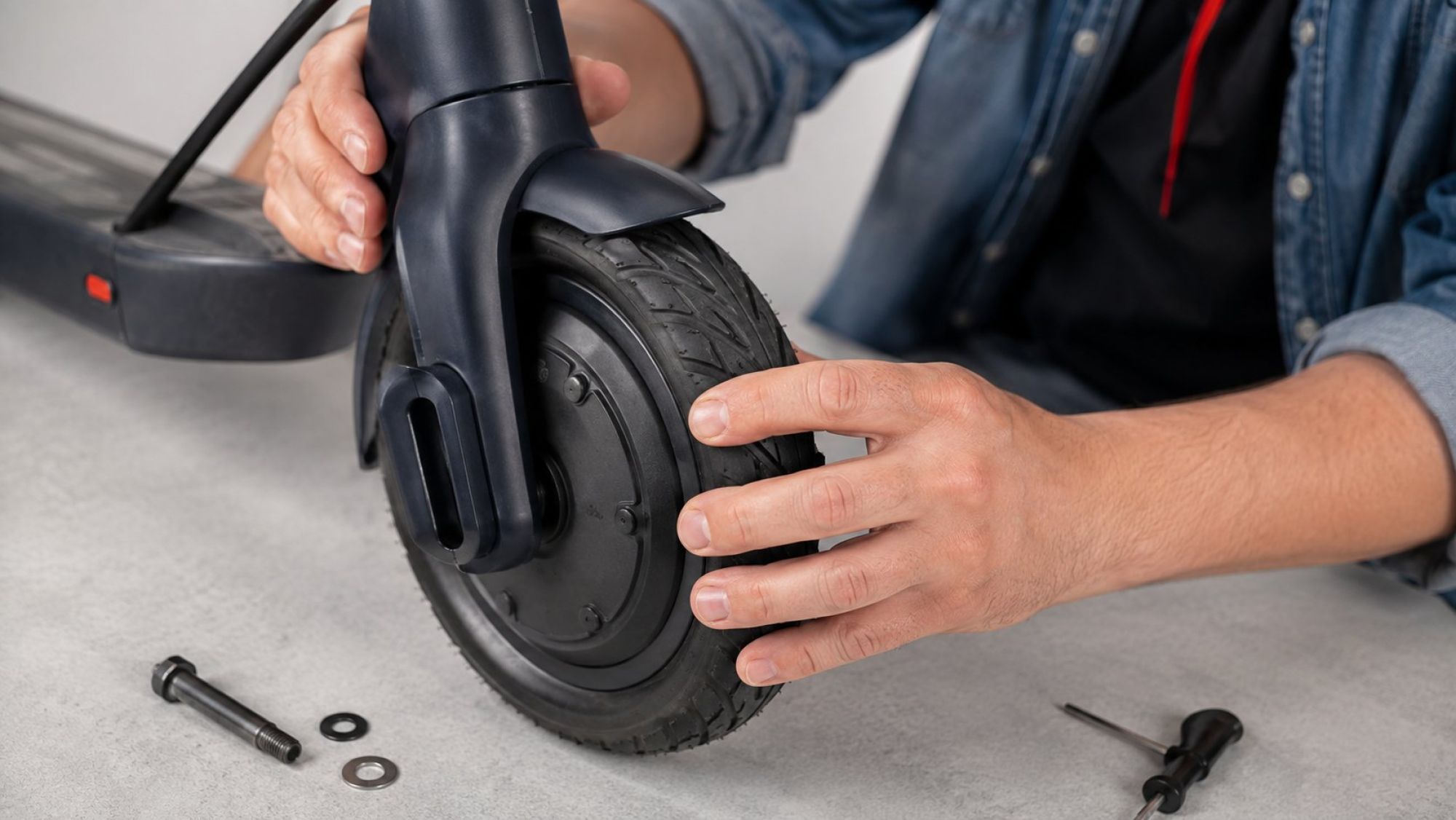

Боковой люфт колеса: ось, подшипники или посадочные места

Люфт оценивают относительно вилки, а не крыла или тормозного механизма. Важно увидеть, какая часть перемещается: колесо вместе с осью, обод относительно оси или отдельная деталь рядом с колесом. Подвижное крыло способно стучать, но не создает смещения ступицы. Заметное перемещение ступицы при неподвижной вилке относится к колесному узлу.

Осевым называют перемещение вдоль оси, словно ступица сдвигается от одной стороны вилки к другой. Радиальный люфт направлен поперек оси: обод смещается вверх, вниз или вбок относительно центра вращения. На небольшом колесе эти движения визуально похожи, поэтому основное значение имеет точка смещения.

Если относительно вилки движется ось целиком, проверке подлежат ее крепление и сопряжение с вилкой. Если ось остается на месте, а ступица качается вокруг нее, область поиска смещается к подшипникам и их посадочным местам.

Износ рабочих поверхностей подшипника может сопровождаться люфтом, шероховатым вращением, рокотом или хрустом. Однако один гул не подтверждает неисправность подшипника: похожий фон создают протектор и тормоз. Более показательно сочетание признаков, когда ступица качается относительно неподвижной оси и одновременно вращается неровно.

Посадочное место удерживает кольцо подшипника в ступице. Если фиксация нарушена, колесо может люфтить даже с исправным подшипником. По внешнему покачиванию удается локализовать проблему в области ступицы, но различить износ подшипника и его посадки можно только при контроле соответствующих деталей.

Когда при отклонении колеса одновременно меняется шорох диска, люфт может изменять зазор между диском и колодками. Тогда тормозной звук является следствием смещения колеса. Регулировка тормоза без проверки подвижности ступицы не устраняет исходную проблему.

Универсального допустимого люфта для всех электросамокатов нет. Если ось или ступица заметно перемещается относительно вилки, требуется сервисная проверка крепления, подшипников и посадочных поверхностей. Затяжку крепежа выполняют с учетом устройства конкретного колесного узла.

Гул меняется со скоростью: протектор, подшипник или контакт тормоза

Звук, частота которого растет вместе со скоростью, связан с вращением колеса, но сам по себе не определяет неисправную деталь. Ровный низкий фон может возникать при взаимодействии протектора с покрытием. Подшипник способен добавлять рокот или шероховатый гул. Тормоз чаще дает шорох, свист или металлическое касание.

Протектор проверяют по зависимости от покрытия и нагрузки. На грубом асфальте шум может быть заметнее, чем на гладкой поверхности, а при свободном вращении вывешенного колеса дорожный фон исчезает. Если колесо при этом вращается ровно, без люфта и заеданий, источник вероятнее связан с контактом шины с дорогой. Поврежденный или деформированный участок покрышки дополнительно может создавать повторяющийся толчок.

Шум подшипника обычно сохраняется без тяги, поскольку подшипник работает при любом вращении ступицы. Дополнительными признаками служат люфт, шероховатость хода, хруст или необычный нагрев в области ступицы. На ведущем колесе учитывают естественное магнитное сопротивление двигателя, поэтому напрямую сравнивать продолжительность вращения ведущего и ведомого колес некорректно.

Периодический скрежет один или несколько раз за оборот указывает на локальный контакт. Для дискового тормоза характерна связь звука с положением диска: в одной зоне он проходит свободно, а в другой касается колодки. Постоянный шорох больше похож на непрерывный контакт, загрязнение рабочей зоны или нарушенное взаимное положение деталей.

Полезный разделительный признак — реакция на легкое торможение. Если звук сразу меняется, усиливается или исчезает, источник вероятнее расположен в тормозной паре. Если гул продолжает зависеть главным образом от скорости и почти не реагирует на тормоз, проверка смещается к шине, ступице и подшипникам.

На мотор-колесе сравнивают движение с тягой и качение без тяги. Шум, который сохраняется при отключенной тяге и связан с оборотами, может иметь механическое происхождение. Если необычный звук появляется под тягой вместе с рывками или потерей ровности хода, требуется совместная проверка двигателя, кабеля и управляющей электроники.

Биение на каждом обороте: деформация обода, покрышки или тормозного диска

Повторяемость один раз за оборот означает, что сигнал связан с определенным участком вращающейся детали. Для локализации отдельно наблюдают за наружным контуром покрышки, краем обода и тормозным диском. Ориентиром служит неподвижная часть вилки, а не крыло, которое само может вибрировать.

Вертикальное биение выглядит как периодическое приближение и удаление протектора от оси: колесо словно становится выше в одной точке. Причина может находиться в покрышке, ее посадке или геометрии обода. Боковое биение — уход контура вправо и влево. Оно также возможно как у шины, так и у обода, поэтому наблюдение только за протектором не разделяет эти варианты.

Неравномерную посадку покрышки выдает изменение ее положения относительно края обода по окружности. В одной зоне борт выглядит глубже, в другой — выступает сильнее. Давление и порядок установки зависят от типа штатной шины, поэтому их сверяют с маркировкой и документацией самоката.

Если наружный контур покрышки отклоняется, а край обода вращается ровнее, вероятная область дефекта — шина или ее посадка. Если вместе с покрышкой уходит в сторону и обод, проверяют его геометрию, ступицу и соединение этих элементов. Трещина, залом или резкая деформация требуют оценки состояния детали в сервисе, а регулировка тормоза такой дефект не устраняет.

Тормозной диск анализируют отдельно. Он может иметь боковое отклонение без заметного биения покрышки или обода. Характерные признаки — периодический шорох при свободном вращении и изменение контакта колодок в одной и той же точке оборота. Если вибрация появляется преимущественно при торможении, проверяют диск, его крепление и тормозной механизм.

Вибрацию при торможении также способна передавать подвижность ступицы или нестабильное положение колеса. Поэтому сначала исключают люфт колеса относительно вилки, а затем сопоставляют положение диска с моментом касания.

Колесо сопротивляется вращению: тормозной контакт, повреждение подшипника или межфазный дефект

Сопротивление оценивают по характеру, а не по числу оборотов. Постоянное механическое торможение ощущается на протяжении всего оборота. Пульсирующее сопротивление усиливается и ослабевает через равные углы. У мотор-колеса может ощущаться магнитное сопротивление, поэтому отличие от обычного колеса еще не доказывает неисправность.

Если сопротивление совпадает с шорохом и меняется в той же точке оборота, сначала проверяют контакт диска с колодками. При постоянном касании колесо останавливается быстрее, а тормозная зона может нагреваться. Нагрев после поездки оценивают с учетом использования тормоза: температура без контекста не определяет причину.

Поврежденный подшипник способен создавать шероховатый ход, локальное заедание, рокот или хруст. Более характерно сочетание сопротивления с люфтом либо грубым вращением ступицы. Если одновременно слышно касание диска, сначала выясняют, не вызван ли тормозной контакт смещением колеса.

Проверка при выключенном питании помогает выделить неисправности, проявляющиеся только под тягой, но не разделяет все причины автоматически. Механический тормоз и поврежденный подшипник продолжают мешать вращению без питания. Электрический дефект в цепях мотор-колеса или контроллера также может влиять на сопротивление ведущего колеса.

На электрическую часть указывает сочетание тяжелого или пульсирующего вращения ведущего колеса с рывками под тягой, потерей ровности работы, необычным нагревом ступицы, запахом перегретой изоляции либо видимым повреждением выходящего из оси кабеля. Подтверждение межфазного или другого электрического дефекта выполняют измерениями по сервисной схеме.

Не следует проверять предполагаемое замыкание экспериментальным соединением фазных проводов, случайной подачей питания или вскрытием мотор-колеса без предусмотренной процедуры. Электрическую диагностику выполняют по сервисной схеме конкретной модели с отключением источника энергии в установленном для нее порядке.

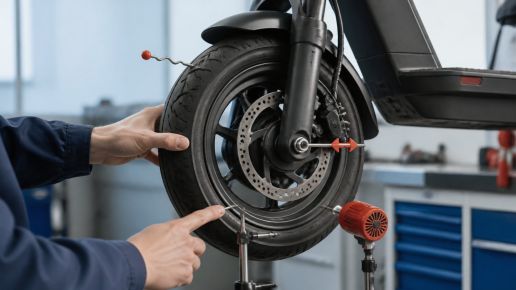

Карта решения по четырем признакам: звук, люфт, биение и нагрев

Диагностическое дерево начинается со свободного вращения и наблюдения за четырьмя группами сигналов. Один признак задает направление проверки, а сочетание нескольких позволяет точнее локализовать узел.

Если есть биение, но нет люфта

• Отклоняется наружный контур покрышки, а обод выглядит ровнее. Проверяют покрышку, ее борт и посадку на ободе.
• Покрышка и край обода уходят в сторону вместе. Проверяют геометрию обода и его связь со ступицей.
• Вибрация появляется только при торможении. Сопоставляют ее с положением тормозного диска, предварительно исключив подвижность колеса.

Если есть гул или скрежет

• Гул зависит от покрытия и исчезает без контакта с дорогой. Источник вероятнее связан с протектором.
• Рокот сохраняется без тяги и сочетается с люфтом или шероховатостью. Проверяют подшипники и посадочные поверхности.
• Шорох повторяется в определенной точке оборота и меняется при торможении. Проверяют диск, колодки и положение тормозного механизма.
• Звук возникает под тягой вместе с рывками. Требуется диагностика моторной части, кабеля и контроллера.

Если колесо люфтит

• Ось перемещается вместе с колесом относительно вилки. Проверяют крепление оси и сопряженные поверхности вилки.
• Ось неподвижна, а ступица качается вокруг нее. Проверяют подшипники, их установку и посадочные места.
• При покачивании меняется контакт тормоза. Сначала локализуют причину подвижности колеса, поскольку тормозной шум может быть вторичным.

Если колесо вращается тяжело или нагревается

• Сопротивление совпадает с металлическим шорохом. Проверяют постоянный или периодический контакт тормоза.
• Сопротивление шероховатое, есть хруст или люфт. Проверяют подшипник и область ступицы.
• На ведущем колесе сопротивление сочетается с рывками, нарушением тяги или необычным нагревом. Механическую и электрическую части разделяют сервисными измерениями.

При отказе тормоза поездку прекращают. Если мотор-колесо быстро и необычно нагревается, появляется запах перегретой изоляции или нарушается тяга, самокат отключают и передают на диагностику. Люфт оси или ступицы, повреждение кабеля у оси, нарушение посадки покрышки и деформация обода также требуют сервисной оценки до дальнейшего использования.

Итог карты — локализованная область проверки. Биение без люфта ведет к шине, ободу или диску; люфт относительно неподвижной оси — к подшипникам и посадочным местам; звук, меняющийся при торможении, — к тормозной паре; тяжелое вращение ведущего колеса с рывками и нагревом — к совместной проверке механики и электрических цепей. Сочетание сигналов помогает избежать случайной замены исправных компонентов и самостоятельных экспериментов с мотор-колесом.
