Контроллер электросамоката или другой узел: различия симптомов

Контроллер электросамоката или другой узел: как различают похожие симптомы

Самокат включается, дисплей показывает заряд, но мотор не тянет. При разгоне появляются рывки, а на подъеме питание внезапно отключается. Эти проявления легко принять за поломку контроллера, однако ни одно из них само по себе не указывает на конкретный узел. Одинаковое поведение могут вызывать аккумулятор и его система управления, органы управления, проводка, разъемы или мотор-колесо.

Диагностически важен не только симптом, но и условия его появления: уровень заряда, нагрузка, скорость, температура, состояние после остановки и наличие кода на дисплее. Наблюдения сопоставляют с напряжением батареи и сигналами электрических цепей по документации конкретной модели. Такой подход помогает не менять исправный контроллер из-за неисправного разъема или просадки аккумулятора.

Услуга Ремонт электросамокатов начинается с локализации сбоя в связанной системе. Сначала проверяют, где прерывается передача питания или команды, и только после подтверждения причины ремонтируют либо заменяют соответствующий узел.

Контроллер в силовой цепи: связь аккумулятора, органов управления и мотор-колеса

Контроллер находится между источником энергии, командами водителя и двигателем. От аккумулятора он получает питание, от дисплея и органов управления — данные о выбранном режиме и положении акселератора. В зависимости от конструкции самоката к его входным сигналам может относиться и состояние тормозного датчика. На основании полученных команд электроника управляет питанием мотор-колеса. Поэтому контроллер участвует почти в каждом сценарии движения, но участие еще не означает, что причина сбоя находится внутри него.

Условно систему можно разделить на три участка. Первый — входной: дисплей, кнопки, акселератор, тормозные датчики и линии обмена данными. Второй — управляющий и силовой: контроллер, его питание и выходные цепи. Третий — исполнительный: проводка к мотор-колесу, фазные линии, предусмотренные конструкцией датчики положения и двигатель. Нарушение на любом участке может привести к одному результату — мотор не получает требуемое питание.

Исправный контроллер не запустит тягу, если предусмотренная моделью логика получает запрещающий сигнал. Он также не сможет нормально управлять мотором при разрыве фазного провода или некорректном сигнале датчика положения. С другой стороны, исправные органы управления и мотор не помогут, если силовой выход контроллера не формируется. Поэтому диагностика последовательно проверяет прохождение команды от входа к выходу.

Отдельный контур образует обмен данными между электронными модулями. Дисплей может включаться от доступного ему питания, но не получать ожидаемые данные от контроллера. Возможна и обратная ситуация: связь сохраняется, а силовая часть не работает. Включенный экран подтверждает работоспособность лишь части системы, а не всего электрического тракта.

Границы ответственности уточняют по схеме конкретной модели и аппаратной ревизии. В разных конструкциях функции распределяются между дисплеем, контроллером и системой управления аккумулятором по-разному. По этой причине назначение контактов и модулей нельзя определять по универсальной схеме.

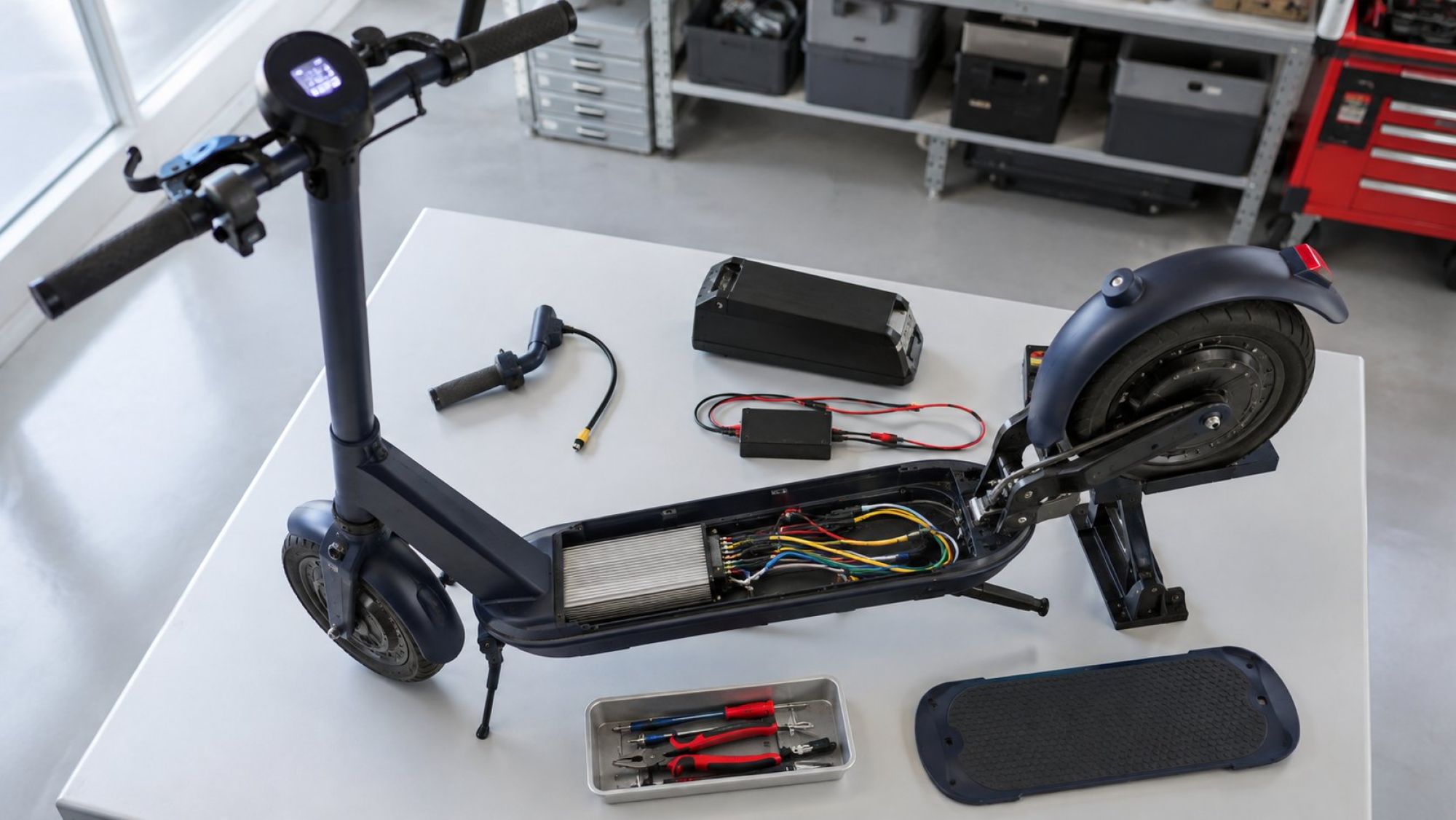

Дисплей работает, а тяги нет: тормозной датчик, команда газа или силовой выход

Работающий дисплей показывает, что хотя бы часть низковольтного питания и интерфейса активна. Но между включением экрана и вращением колеса остается несколько проверяемых условий. Контроллер должен получить разрешение на движение, распознать команду акселератора и передать энергию двигателю. Отсутствие тяги означает, что эта цепочка прервана, но не сообщает, на каком шаге.

Первая гипотеза — запрещающий сигнал тормозного датчика. Если документация модели предусматривает блокировку тяги при торможении, некорректное состояние датчика или его цепи способно запретить запуск мотора. Внешне это выглядит как полный отказ тяги при исправном дисплее. Проверяют не только положение рычага, но и фактический сигнал в соответствующей цепи.

Вторая гипотеза — отсутствует корректная команда акселератора. Причиной может быть орган управления, его разъем, провод или входная цепь контроллера. Движение рычага само по себе не доказывает, что электрический сигнал изменяется и доходит до нужного входа. Для разделения вариантов измеряют сигнал и сравнивают его поведение с сервисной документацией модели.

Третья гипотеза — команда принята, но энергия не дошла до двигателя. В этом случае рассматривают питание контроллера под нагрузкой, его силовой выход, фазные соединения и проводку мотор-колеса. Разъем может выглядеть соединенным, но иметь нарушенный контакт, окисление, следы нагрева или поврежденный провод возле места изгиба. Замена контроллера такой разрыв не устранит.

Момент возникновения отказа помогает выбрать следующий участок проверки. Если тяга исчезла после воздействия на тормозной рычаг, исследуют предусмотренную моделью цепь блокировки. Если система не распознает движение акселератора, проверяют входной участок. Если мотор кратко реагирует на команду, сопоставляют входные сигналы, силовые линии и состояние мотор-колеса.

Логика конкретного самоката может учитывать выбранный режим, обмен между модулями и разрешение системы аккумулятора. Поэтому наличие изображения и заряда на дисплее не подтверждает исправность контроллера, батареи, проводки или двигателя.

Рывки при разгоне: фазные провода, датчики Холла или силовые ключи

Рывки появляются, когда тяга формируется неравномерно. Пользователь ощущает повторяющиеся толчки, провалы или краткие попытки разгона. Контроллер может участвовать в таком поведении, но похожий эффект возникает при нарушении соединения с мотором, ошибочных данных о положении ротора или механическом сопротивлении вращению.

Фазные провода передают питание к обмоткам мотор-колеса. Нестабильный контакт в разъеме, повреждение провода или нарушение одной из цепей меняют работу двигателя. Проявление может зависеть от тока и вибрации: без нагрузки колесо реагирует ровнее, а при начале движения появляются толчки. Это отличает сценарий от полного отсутствия команды, но без измерений не разделяет неисправность проводки и силовой части контроллера.

В конструкциях с датчиками Холла система использует их сигналы для определения положения ротора. Если один из сигналов отсутствует или изменяется неправильно, работа мотора может стать неравномерной. Источником нарушения способен быть датчик, питающий или сигнальный провод, разъем либо соответствующая входная цепь контроллера.

Силовые ключи контроллера участвуют в формировании питания фаз. Их неисправность относится к самому контроллеру, но внешне может быть похожа на обрыв фазной линии. Профессиональная проверка поэтому сопоставляет состояние нескольких цепей, сигналы датчиков и реакцию мотора, а не ограничивается прозвонкой одного провода или субъективной оценкой рывков.

Зависимость от режима дает дополнительный контекст. Рывки только при старте и сбой после набора скорости — разные наблюдения. Имеют значение повторяемость, шум, нагрев, вибрация и нагрузка. Эти данные фиксируют до разборки, поскольку на вывешенном колесе проявление может ослабнуть или исчезнуть.

Механическое заедание отделяют от электрической неравномерности проверкой свободного вращения и ходовой части при отключенном питании. Подшипник, тормозной элемент или контакт колеса с неподвижной деталью создают сопротивление независимо от команды контроллера. Если сопротивление появляется вместе с попыткой сформировать тягу, дополнительно проверяют двигатель, его кабель и силовые цепи.

Для разделения гипотез анализируют фазные линии и предусмотренные конструкцией сигналы положения по схеме конкретного мотор-колеса. Подача внешнего питания на неизвестные контакты, обход защит и перестановка проводов не заменяют диагностику и могут повредить электронику.

Отключение на подъеме: просадка батареи, защита BMS или перегрев электроники

На подъеме возрастает нагрузка, поэтому скрытая проблема часто проявляется именно там. На ровной дороге самокат может вести себя нормально, а при запросе большей тяги — резко выключиться или перестать разгоняться. Возможные причины находятся в аккумуляторе и BMS, контроллере, моторе, контактах силовой цепи или механической части.

Одно из ключевых наблюдений — поведение напряжения батареи под нагрузкой. Индикатор на дисплее до поездки может показывать заряд, но не отражать полностью способность аккумулятора отдавать энергию в тяжелом режиме. Если напряжение заметно изменяется при запросе тяги, а после снятия нагрузки восстанавливается, проверку направляют к аккумулятору, BMS и силовым контактам. Допустимые значения определяют по документации установленной батареи и модели самоката.

BMS контролирует работу аккумуляторной сборки и при предусмотренных изготовителем условиях может ограничить либо отключить отдачу энергии. Для пользователя это похоже на отказ контроллера: экран может погаснуть или тяга пропадает до восстановления питания. Причину различают по напряжению под нагрузкой, состоянию контактов, данным системы батареи и условиям возникновения события.

Для моделей, в которых предусмотрена температурная защита, перегрев электроники также может приводить к ограничению работы. В этом случае оценивают связь отказа с продолжительностью и нагрузкой поездки, температуру узлов и изменение поведения после охлаждения. Нагрев разъема из-за плохого контакта усиливается при росте тока, поэтому температуру корпуса контроллера не рассматривают отдельно от проводки и соединений.

Масса водителя и груза, уклон, уровень заряда, давление в шинах и механическое сопротивление влияют на требуемую тягу. Эти условия помогают воспроизвести отказ, но не являются самостоятельным диагнозом. Сравнение проводят с учетом эксплуатационных ограничений конкретной модели.

После остановки фиксируют, сохранилась ли индикация, вернулась ли тяга сразу или после паузы, появился ли код и какой узел нагрелся. Затем эти наблюдения сопоставляют с журналом ошибок, напряжением под контролируемой нагрузкой, состоянием силовых контактов и температурными данными. Так отделяют просадку аккумулятора и реакцию BMS от проблем контроллера, мотор-колеса или проводки.

Код на дисплее: что он сообщает и чего не доказывает

Код ошибки сужает область поиска, но не обязательно называет физически поврежденную деталь. Система сообщает, что получила некорректные данные, потеряла связь или обнаружила недопустимое состояние контролируемой цепи. Она не всегда способна отличить неисправность модуля от обрыва провода между модулями.

Коды могут относиться к связи, двигателю, аккумулятору или органам управления. Ошибка связи означает нарушение ожидаемого обмена данными. Ее причиной способен быть контроллер, дисплей, питание одного из модулей, разъем или линия передачи. Ошибка двигателя может быть связана с мотор-колесом, датчиком положения, фазным соединением или соответствующей частью контроллера. Код акселератора или тормоза указывает на входную цепь, но сам по себе не доказывает поломку рычага или датчика.

Расшифровку сверяют с руководством для точной модели и аппаратной ревизии. Одинаковое обозначение у разных производителей может иметь разный смысл, а внутри одного семейства назначение кодов способно изменяться вместе с электроникой или программным обеспечением.

Контекст появления кода не менее важен, чем его обозначение. Постоянная ошибка после включения, сообщение только при разгоне и код после вибрации описывают разные режимы. Если ошибка появляется при изменении положения рулевой стойки или кабеля, особенно внимательно проверяют проводку и разъемы, а вывод подтверждают измерениями.

Контакт может пропадать только при вибрации или нагреве, а после остановки восстанавливаться. Поэтому код записывают вместе с условиями возникновения и проверяют питание, целостность соответствующей цепи и обмен данными. Стирание сообщения без устранения причины не подтверждает исправность.

Код становится полезнее, когда совпадает с другими данными. Например, сообщение о двигателе вместе с отклонением сигнала конкретной цепи локализует поиск точнее, чем один символ на экране. Если проверяемые сигналы соответствуют документации, поиск продолжают в других связанных участках системы.

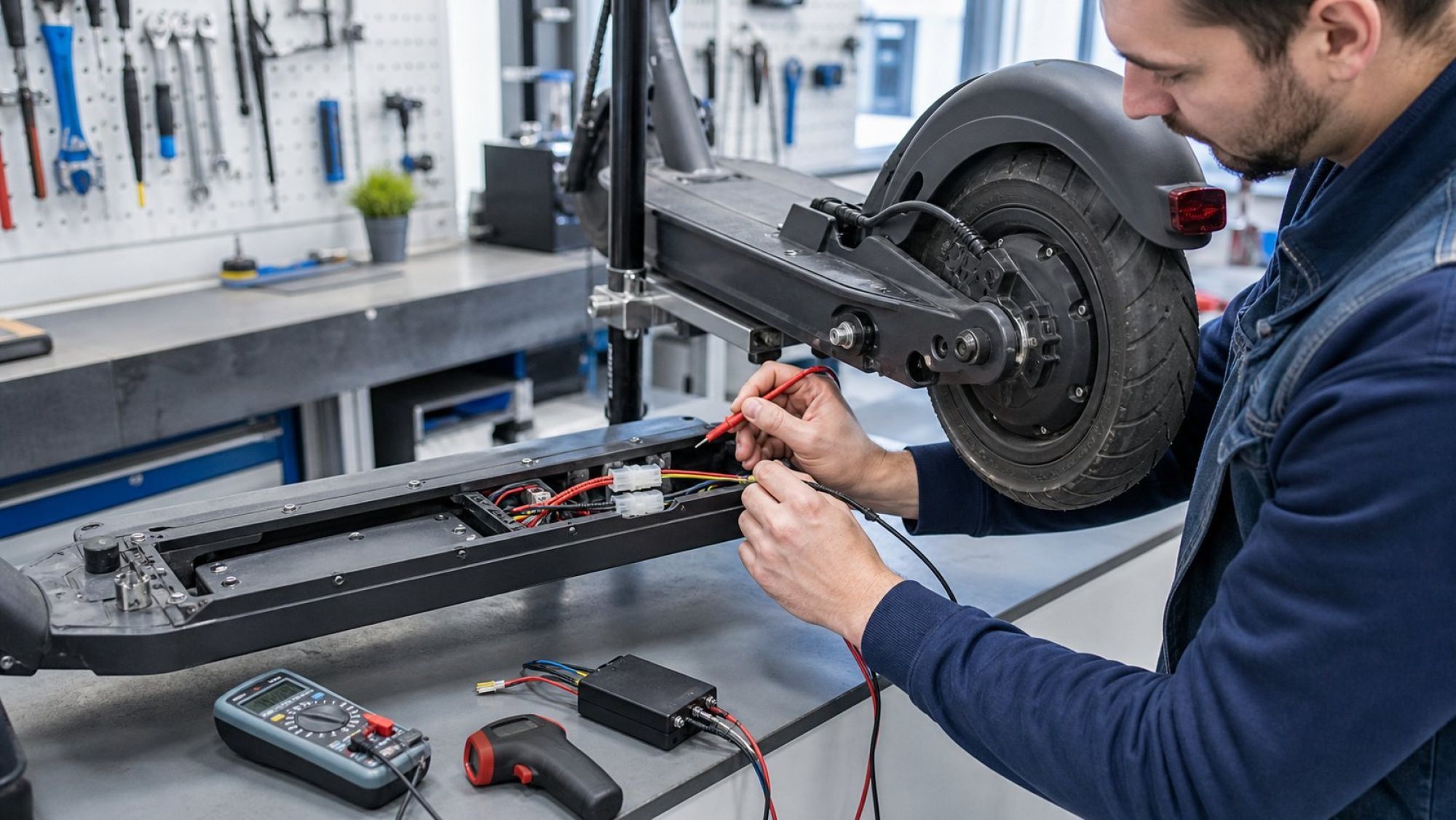

Матрица данных диагностики: напряжение под нагрузкой, температура, коды и сигналы цепей

Матрица сопоставляет три основных пользовательских сценария с конкурирующими узлами. Наблюдение выбирает направление проверки, но окончательный вывод делают после измерений по документации конкретной модели.

Перед измерениями фиксируют режим отказа, состояние дисплея, код, уровень заряда и поведение после остановки. Это позволяет воспроизвести событие и не потерять плавающую неисправность после разборки. Следы окисления, нагрева и повреждения кабеля учитывают вместе с электрическими данными.

Силовые измерения проводят на оборудованном рабочем месте: движение колеса, значительный ток, короткое замыкание и повреждение литий-ионной батареи создают опасность. Необходимы подходящие приборы, надежная фиксация самоката и защита от случайного замыкания. Перед работами с проводкой питание отключают по предусмотренной производителем процедуре.

Результатом должна быть проверяемая причинная цепочка. Если команда акселератора распознается, запрещающий сигнал отсутствует, питание контроллера соответствует требованиям модели, проводка двигателя исправна, но ожидаемый силовой выход не формируется, гипотеза о неисправности контроллера получает измеримое основание. Если же напряжение проседает под нагрузкой или контакт пропадает в разъеме, ремонт начинают с найденного участка.

Когда причина не подтверждается наблюдениями и кодом, сервисная диагностика должна до замены деталей проверить АКБ под нагрузкой, контроллер, мотор-колесо, проводку и разъемы. После ремонта результат подтверждают повторной проверкой в режиме, при котором возникал отказ.
