Коверлок ломает левую иглу на 4-ниточном шве: где возникает контакт с петлителем

Если на 4-ниточном обмёточном шве петлитель проходит между иглами, а левую иглу заметно отводит вперёд, проблему можно локализовать по моменту и месту касания. Однако один внешний признак не позволяет сразу назвать неисправный узел. Причиной может оказаться установка иглы, её деформация, нестабильное положение держателя или взаимное положение деталей петлеобразующего механизма.

Проверку строят вокруг трёх наблюдений: в какой игольной позиции появляется проблема, на какой фазе движения возникает контакт и где видны свежие отметины. Следы рассматривают только как ориентиры и сопоставляют с положением деталей непосредственно перед касанием. Ремонт коверлоков при повторяющейся поломке иглы требует диагностики взаимного положения узлов, а не регулировки по одному звуку или одной царапине.

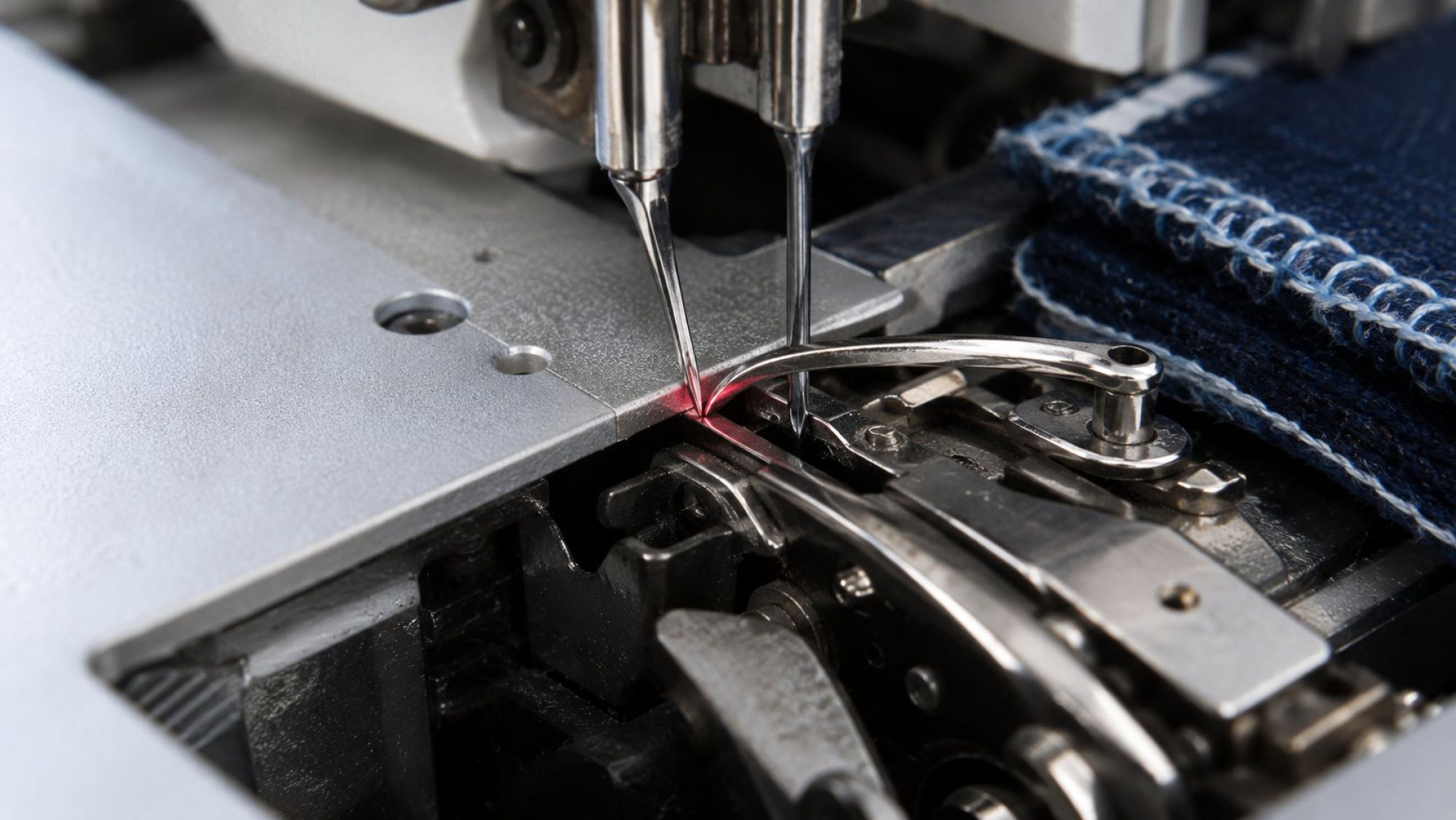

Как выглядит контакт: левая игла отклоняется вперёд, а петлитель проходит между иглами

Основной наблюдаемый признак — изменение траектории левой иглы в момент сближения деталей. Её стержень перестаёт двигаться по прямой вертикальной линии и отклоняется вперёд. При медленном ручном наблюдении можно увидеть, какая деталь находится рядом непосредственно перед отклонением: край лапки, игольная пластина или петлитель ниже пластины.

Если контакт происходит около отверстия лапки, отклонение заметно в верхней доступной зоне. При встрече с игольной пластиной кончик подходит к кромке её отверстия и может упереться в неё. Контакт с петлителем ищут ниже пластины: петлитель приближается к игле, после чего стержень меняет направление. Такое наблюдение локализует место конфликта, но ещё не объясняет, какая из деталей отклонилась от предусмотренного положения.

На снятой игле, лапке, пластине или доступной части петлителя могут быть блестящая точка, риска, вмятина либо неровность. Ни форма отметины, ни сторона её расположения сами по себе не доказывают направление первого удара. След мог появиться раньше или возникнуть после того, как игла уже согнулась. Поэтому полезно фотографировать отметины и сопоставлять их с фазой видимого касания.

Для первичной локализации достаточно зафиксировать:

• какая деталь ближе всего к игле перед отклонением;
• на какой высоте начинается изменение траектории;
• движется ли игла вниз, вверх или уже остановилась в нижней точке;
• какие свежие отметины видны на доступных поверхностях.

При обнаружении контакта проверку разумно остановить. Не следует прикладывать усилие, чтобы провести детали через место заедания. Дальнейшие действия и допустимый способ ручного наблюдения сверяют с руководством конкретной модели.

Игла в держателе: высота установки, ориентация колбы и выбранное гнездо

Перед выводами о взаимном положении механизмов проверяют установку иглы. Её положение определяется посадкой в держателе, ориентацией колбы и выбором игольного гнезда. Ошибка в любом из этих пунктов меняет положение стержня относительно зоны, через которую проходит петлитель.

Иглу устанавливают до положения, указанного в руководстве к конкретному коверлоку. Сравнение выступающих частей левой и правой игл не всегда даёт надёжный ответ: конструкция держателя и предусмотренное положение игл зависят от модели. Ориентиром служит схема установки, а не визуальная симметрия двух стержней.

Ориентацию колбы также проверяют по руководству. Поворот иглы меняет расположение её желобка и выемки относительно петлителя. При этом сверху игла может выглядеть установленной ровно, хотя её рабочая зона расположена иначе. Переносить направление установки с обычной швейной машины или другого коверлока нельзя.

Отдельно сверяют игольное гнездо. Для разных строчек могут использоваться разные позиции и сочетания игл. Само наличие двух установленных игл не подтверждает правильность 4-ниточной конфигурации. Нужная пара гнёзд должна соответствовать таблице строчек именно этой модели.

Крепёжный винт проверяют только штатным способом. Сильнее затянутый винт не исправляет неправильную высоту, неверный разворот или ошибочно выбранную позицию. Не следует подкладывать материалы в держатель, изменять форму посадочного места либо пытаться сместить иглу в сторону от петлителя.

После проверки фиксируют результат без расширенных выводов: соответствует ли игла указанному типу, доведена ли она до штатного положения, правильно ли ориентирована и выбрано ли предусмотренное гнездо. Эти сведения понадобятся для дальнейшего сопоставления с фазой контакта.

Погнутая игла и люфт иглодержателя: два источника бокового смещения

Погнутая игла способна отклоняться в сторону даже при неизменном движении остальных деталей. Небольшую деформацию трудно заметить, пока игла находится в держателе. После снятия её рассматривают на ровном контрастном фоне и медленно поворачивают: меняющееся положение кончика относительно оси служит наблюдаемым признаком кривизны.

Иглу с заметной деформацией не используют для дальнейшего сравнения. Выпрямление не позволяет надёжно оценить восстановленную геометрию. Для замены выбирают систему и размер, предусмотренные руководством коверлока, а не только внешне похожую иглу.

Другая возможная ветвь — нестабильное положение держателя или связанного с ним узла. Наблюдаться могут качание установленной иглы вместе с держателем, изменение положения обеих игл относительно отверстий либо ослабленное крепление. Видимое перемещение не определяет конкретную неисправность и не показывает, какая деталь нуждается в регулировке. Это лишь основание прекратить эксплуатационную проверку и передать машину на диагностику взаимного положения узлов.

При осмотре не нужно раскачивать механизм с усилием. Достаточно сравнить положение игл относительно лапки и пластины в неподвижном состоянии и во время разрешённого руководством медленного движения. Если смещается только одна снятая игла при её повороте, внимание остаётся на расходнике. Если положение меняется вместе с держателем или игловодителем, оценивать причину должен специалист с учётом конструкции модели.

Важно не считать петлитель виновником только потому, что он оказывается в месте удара. Игла может подходить к нему уже по смещённой траектории. Равным образом нельзя по одному видимому движению утверждать, что нарушена синхронизация: похожая картина возможна при разных причинах.

Момент удара при ручном проворачивании: подъём иглы или проход петлителя

Фаза контакта помогает описать пересечение траекторий. Перед наблюдением машину отключают от питания, а возможность и направление ручного вращения маховика сверяют с руководством конкретной модели. Это осторожная диагностическая рекомендация, а не универсальная процедура для любого коверлока.

Если ручное вращение предусмотрено, маховик двигают медленно и без усилия. Цель — увидеть положение деталей перед касанием, а не провести механизм через препятствие. При сопротивлении, металлическом контакте или заметном изгибе иглы наблюдение останавливают.

Полезно различать три ситуации:

1. Контакт около нижнего положения. Сначала сопоставляют кончик иглы с отверстиями лапки и пластины. Если касание видно ниже пластины, фиксируют положение петлителя и обеих игл, не пытаясь определить причину только по этой фазе.
2. Контакт во время подъёма. Записывают, насколько игла успела подняться и с какой стороны к ней подходит видимая часть петлителя. Повторяемая фаза помогает сервисной диагностике, но не указывает автоматически на смещение одного определённого узла.
3. Отклонение начинается до сближения с петлителем. В этом случае отдельно проверяют установку и прямолинейность иглы, а также наблюдаемую устойчивость держателя. Петлитель может оказаться местом последующего касания, а не источником первоначального смещения.

Запись последовательности информативнее общей формулировки «стучит внизу». Можно отметить: игла опускается, достигает нижней точки, начинает подниматься, петлитель подходит между иглами, затем левая игла отклоняется. Если до этого кончик касается пластины, оба события фиксируют отдельно.

Ручное наблюдение не заменяет сервисные измерения. По нему не следует отгибать петлитель, перемещать игловодитель или менять фазу механизмов. Необходимые зазоры и контрольные положения зависят от модели и должны проверяться по соответствующей документации.

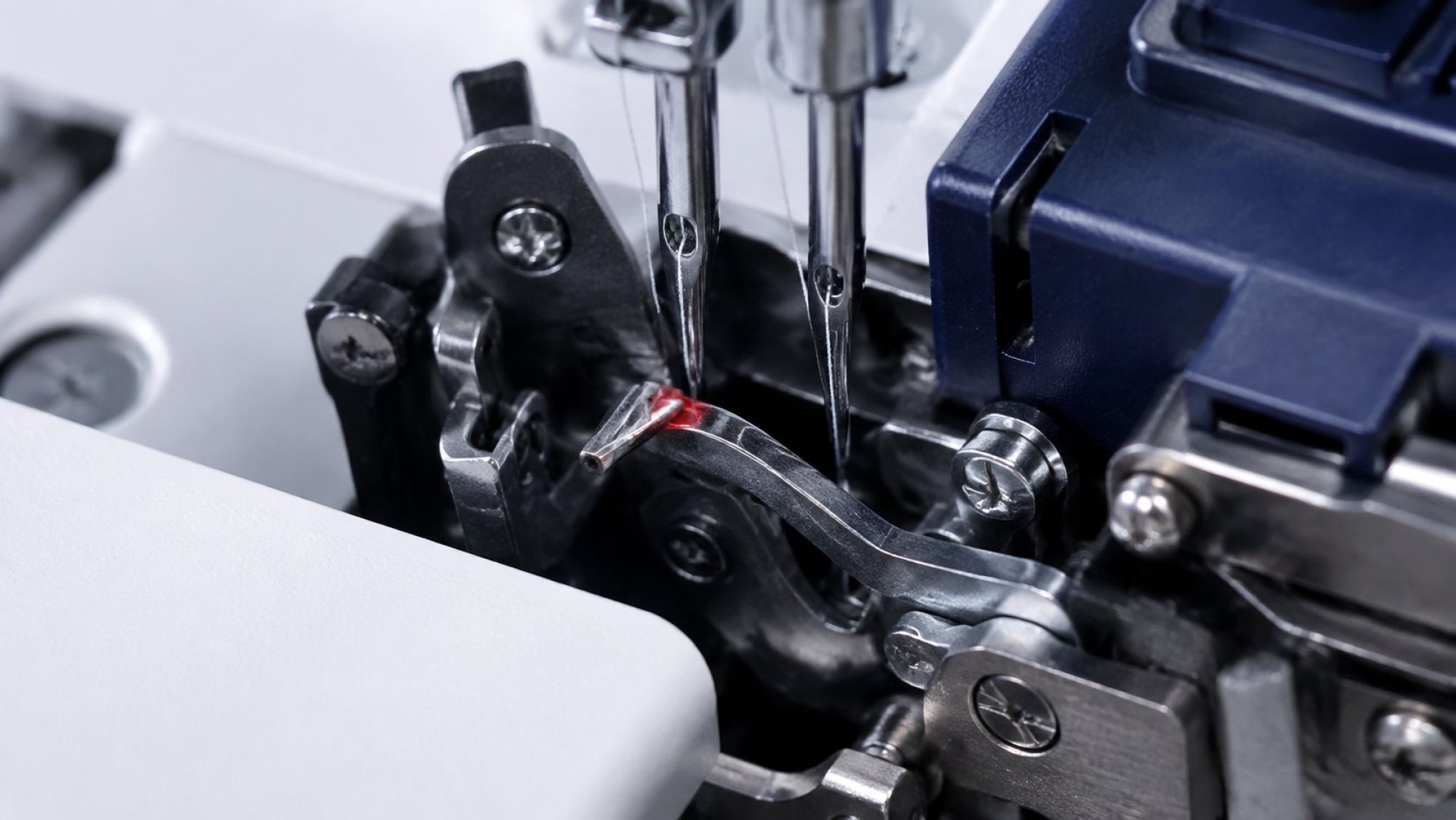

Почему дефект проявляется именно в 4-ниточной конфигурации

В рассматриваемой 4-ниточной строчке задействована левая игольная позиция, поэтому конфликт может становиться заметным именно после установки второй иглы. Сравнивать работу с 3-ниточной конфигурацией допустимо только тогда, когда обе строчки предусмотрены таблицей конкретной модели и собраны в полном соответствии с ней.

Исчезновение стука после снятия левой иглы не позволяет уверенно утверждать, что механизм исправен или что условия движения полностью сохранились. Меняется разрешённая конфигурация машины, а спорная игольная позиция перестаёт участвовать в образовании строчки. Результат такого сравнения показывает лишь связь симптома с определённой конфигурацией.

Обратный вывод тоже ограничен. Если правая игла проходит без видимого касания, это не подтверждает правильность синхронизации всего механизма. Левая и правая позиции занимают разные места, поэтому конфликт может проявляться только возле одной из них.

При разрешённом руководством сравнении фиксируют:

• какая конфигурация выбрана по таблице строчек;
• в каких гнёздах находятся иглы;
• возникает ли сопротивление или видимое касание;
• на какой фазе появляется отклонение;
• какая игольная позиция находится рядом с петлителем.

Эти наблюдения локализуют зону проблемы, но сами по себе не подтверждают исправность машины, нарушение синхронизации или смещение петлителя. Для такого вывода нужны модельные контрольные положения и проверка взаимного движения узлов.

Следы на петлителе, лапке и игольной пластине: как восстановить траекторию удара

После контакта на доступных металлических поверхностях могут быть локальный блеск, риска, вмятина или неровность. Осматривают край отверстия лапки, кромки игольной пластины, снятую иглу и видимую часть петлителя. Перед осмотром машину отключают, а возможность снятия лапки или пластины определяют по руководству.

След рассматривают как наблюдаемый признак, а не как готовое доказательство причины. По одной отметине нельзя надёжно установить направление удара или порядок событий. Игла могла коснуться одной детали, согнуться и оставить вторую риску уже на другом элементе. Старые повреждения также могут находиться рядом со свежим местом контакта.

Неравномерность кромки или видимый заусенец фотографируют, но не выдают за самостоятельный сервисный диагноз. По такому признаку разумно остановить эксплуатационную проверку и передать коверлок для оценки состояния детали и взаимного положения механизмов. Не следует самостоятельно шлифовать петлитель или расширять отверстие пластины: допустимость обработки и критерии состояния определяются конструкцией детали.

Для фиксации полезны два масштаба. Общий кадр показывает обе иглы, лапку, пластину и доступную часть петлителя. Крупный план показывает отметину и положение деталей непосредственно перед наблюдаемым касанием. Отдельно можно сфотографировать снятую иглу и её положение в держателе до снятия.

К фотографиям добавляют короткое описание фазы: игла опускается или поднимается, петлитель подходит к левой позиции, контакт начинается над пластиной либо ниже неё. Не нужно многократно воспроизводить удар ради более наглядного кадра. Если положение нельзя рассмотреть без демонтажа или принудительного проворачивания, дальнейшую локализацию оставляют сервисной диагностике.

Развилка решения: заменить расходник или остановить машину из-за смещения механизма

Финальная развилка начинается с установки. Если обнаружена погнутая, неправильно ориентированная, не до конца посаженная либо установленная не в то гнездо игла, её заменяют на предусмотренную руководством и собирают выбранную строчку по таблице модели. Затем используют только тот способ проверки свободного движения, который допускает производитель.

Версия единичного дефекта расходника становится вероятнее, если проблема была связана с одной иглой, держатель не показывает заметного перемещения, а после корректной установки подходящей новой иглы контакт при разрешённом медленном наблюдении не воспроизводится. Это не отменяет необходимости следить за работой машины и при повторном металлическом касании сразу прекратить проверку.

Эксплуатационную проверку останавливают и обращаются за диагностикой взаимного положения узлов, если наблюдается хотя бы один из признаков:

• новая подходящая игла снова касается петлителя в той же фазе;
• маховик встречает сопротивление в зоне сближения деталей;
• игла заметно отклоняется при подходе петлителя;
• положение игл меняется вместе с держателем или игловодителем;
• на доступной детали обнаружена свежая отметина или неровность после повторного контакта;
• невозможно проследить движение без усилия или недопустимого для модели демонтажа.

Ни повторный контакт, ни видимый люфт, ни заусенец не являются названием неисправной детали. Они показывают, что дальнейшая эксплуатационная проверка не даёт безопасного и однозначного ответа. В сервис передают сведения о модели, выбранной строчке, игольных позициях, установленной системе игл, фазе касания и обнаруженных отметинах. Полезны общий снимок рабочей зоны и крупные фотографии доступных следов.

Если контакт возвращается после корректной замены расходника, не следует самостоятельно выбирать между регулировкой петлителя и перемещением игольного узла. Требуется проверить их взаимное положение по критериям конкретной конструкции. До получения такого заключения достаточно сохранить исходное положение доступных механизмов, не прикладывать усилие при заедании и сверяться с руководством модели.

Итог различает две ситуации. В первой наблюдаемый конфликт исчезает после устранения ошибки установки или замены деформированной иглы. Во второй контакт устойчиво связан с левой игольной позицией и воспроизводится при корректной конфигурации. Именно второй результат служит основанием остановить машину и передать её на диагностику, не объявляя заранее петлитель, держатель или синхронизацию установленной причиной.
