Низкий душевой поддон: расчет места для сифона и уклона

Низкий душевой поддон: хватит ли высоты для сифона и уклона

Низкий борт не гарантирует установку чаши вплотную к полу. Под ней должны разместиться выпуск, совместимый сифон, соединения и канализационная труба до точки подключения. Поэтому решение принимают по всей сливной цепочке: сопоставляют монтажные размеры оборудования, доступный перепад и место для обслуживания.

Установка душевого поддона начинается с замеров. Если доступной высоты недостаточно, до фиксации чаши выбирают другую совместимую арматуру, поднимают поддон предусмотренным для него способом или пересматривают проект коммуникаций.

Четыре отметки, от которых зависит высота поддона

Все размеры удобно отсчитывать от уровня чистового пола. Если покрытие еще не уложено, в схеме учитывают его будущую отметку вместе с подготовительными слоями. Замер только от чернового основания может показать запас, которого после отделки уже не будет.

Первая отметка — чистовой пол. От нее определяют положение поддона, сливного узла и канализационного входа. Основание проверяют по всей площади установки: выступ или впадина в зоне опор меняет фактическое положение чаши.

Вторая отметка — нижняя точка выпуска поддона. Высота борта из каталога не показывает, где после монтажа окажется слив. Для расчета нужна схема конкретной модели с положением отверстия, нижней поверхностью чаши, ребрами и предусмотренными опорными зонами.

Третья отметка — низ собранного сифона. Учитывают не только корпус, но и выпускные детали, уплотнения, отводящий патрубок и соединение с трубой. Сифон может помещаться по высоте, но оказаться несовместимым с чашей из-за направления выхода или расположения ребер.

Четвертая отметка — ось входа в канализацию. Ее фиксируют в фактической точке подключения. Одновременно измеряют путь от сифона до входа, поскольку на этой длине должна разместиться труба с понижением, выбранным для конкретной схемы.

На разрезе отмечают нижнюю точку выпуска, монтажный габарит сифона и ось будущей трассы. Затем проверяют, не пересекаются ли сифон, раструбы и труба с полом, каркасом или опорами. Если выход собранного сифона оказывается ниже приемной точки либо деталям не хватает места, выбранная высота поддона не подходит.

Чертежи поддона и сифона рассматривают вместе. Совпадения диаметра сливного отверстия недостаточно: значение имеют монтажная высота, направление патрубка, способ крепления и свободная зона под чашей. Окончательную компоновку проверяют на реально выбранных деталях до фиксации поддона.

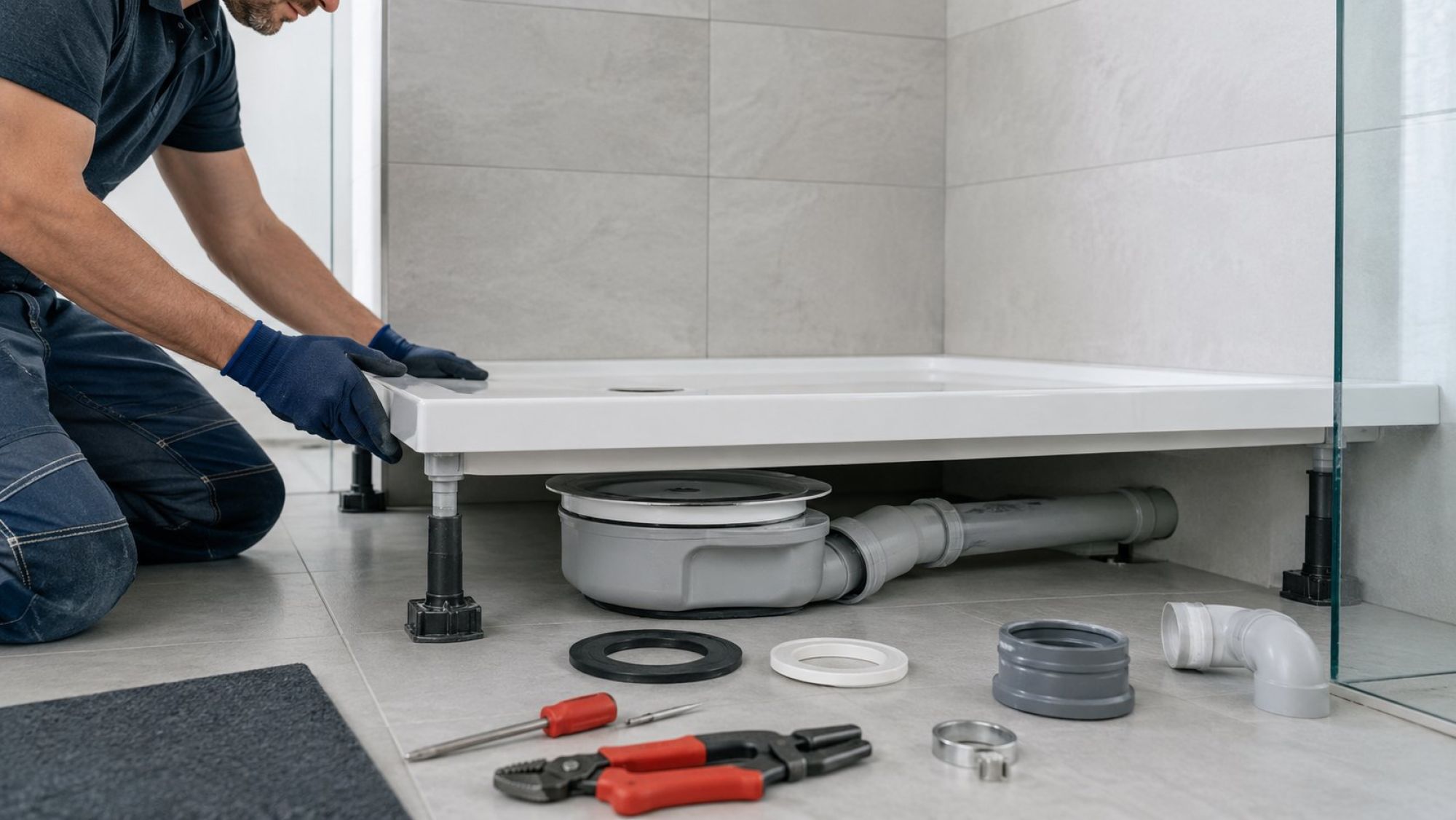

Сифон под чашей: монтажная высота, пропускная способность и доступ

Общий габарит сифона и пространство, которое он занимает после сборки, могут различаться. На монтажную высоту влияют выпуск поддона, прижимные элементы, уплотнения, положение патрубка и соединение с канализационной трубой. Поэтому обозначения «низкий» или «компактный» сами по себе не подтверждают совместимость.

Для выбора сопоставляют монтажные схемы обоих изделий. Верхняя часть сифона должна подходить к выпуску, корпус — помещаться в доступной зоне, а патрубок — выходить в сторону трассы без упора в основание, каркас или ребра чаши. Если часть размеров в документации не указана, полезна пробная сборка.

Отдельно проверяют пропускную способность. Ее берут из паспорта выбранного сифона и сопоставляют с расходом душевого оборудования в предусмотренном режиме работы. Диаметр декоративной решетки не заменяет эту характеристику. Если необходимые паспортные данные отсутствуют, подтвердить соответствие конкретной комбинации оборудования нельзя.

Экономить высоту за счет первого подходящего по габариту плоского сифона не следует. Небольшой корпус решает только пространственную задачу; совместимость с выпуском, направление подключения, заявленная производительность и порядок обслуживания проверяются отдельно.

До монтажа определяют, как очищается сифон. У одних моделей обслуживаемые детали извлекаются сверху через сливное отверстие, у других для работы требуется доступ сбоку или снизу. В первом случае над узлом сохраняют место для извлечения элементов. Во втором предусматривают съемный экран или люк, через который можно добраться до соединений.

Доступ должен оставаться рабочим после установки каркаса, опор, ограждения и отделки. Если обслуживаемую часть перекрывает неподвижная конструкция, формальная возможность установить сифон еще не делает выбранную схему пригодной.

Проверить компоновку помогает сухая сборка: сифон устанавливают на выпуск, соединяют с выбранными деталями трассы и располагают поддон на расчетной отметке без окончательной фиксации. Такая примерка показывает монтажную высоту и доступ к узлу точнее, чем отдельное сложение каталожных размеров.

Выпуск выше, на уровне или ниже пола: три ветви решения

После замеров сравнивают выход собранного сифона с осью входа в канализацию. Между этими точками должна разместиться фактическая трасса с понижением, выбранным с учетом диаметра трубы и проектного решения.

Канализационный вход ниже выхода сифона

Такая конфигурация дает исходный перепад, но его достаточность еще нужно проверить. В доступную высоту входят понижение трубы на всей длине, раструбы, переходы и повороты. Одновременно контролируют, проходит ли трасса мимо опор и можно ли соединить детали в предусмотренном положении.

Если схема и пробная раскладка подтверждают размещение всех элементов, поддон можно оставить на минимальной высоте, допустимой инструкцией и опорной конструкцией конкретной модели. Уменьшать эту высоту за счет неправильного положения опор или прижатой к основанию трубы нельзя.

Канализационный вход примерно на уровне выхода сифона

При близких отметках может не остаться места для требуемого понижения трассы. Даже короткое подключение включает соединительные детали, наружные габариты которых также должны поместиться под чашей.

Обычно рассматривают подъем поддона на величину, определенную по раскладке. Для этого используют способ, предусмотренный изготовителем: штатный каркас, регулируемые опоры либо подготовленное основание соответствующего типа. После изменения высоты повторно проверяют положение сифона, трассы и борта.

Канализационный вход выше выхода сифона

Если от сифона к точке подключения труба должна подниматься, выбранная схема самотечного отвода не подходит. Более плоский сифон поможет только тогда, когда после его установки выход окажется достаточно высоко для размещения всей трассы.

Возможные решения — поднять поддон или изменить положение коммуникаций. Допустимость изменения пола и канализации устанавливают по документации объекта и принятому проектному решению. Такие работы оценивают отдельно от обычной сборки поддона, не считая углубление сливного узла универсальным способом уменьшить высоту входа.

Итоговый критерий одинаков для всех трех ветвей: совместимый сифон и вся трасса должны помещаться в доступном пространстве, а между началом и концом отвода должен сохраняться расчетный перепад. Если условие не выполняется, меняют высоту чаши, комплект оборудования или проект подключения.

Уклон отвода на фактической длине трубы

Для расчета измеряют не размер поддона и не расстояние до ближайшей стены, а полный маршрут от патрубка сифона до канализационного входа. Длину определяют по будущей оси трубы с учетом реальных поворотов и обхода опор.

Требуемое понижение нельзя назначать без учета параметров конкретного монтажа. Уклон выбирают в соответствии с диаметром трубы, документацией проекта и применимыми требованиями. После этого рассчитывают перепад на всей длине участка и наносят начальную и конечную отметки на схему.

Кроме перепада учитывают наружную геометрию деталей. Раструб, переход или колено может занимать больше места, чем прямая труба, а после сборки ось соединения способна сместиться. Поэтому расчет только по свободному отрезку между сифоном и входом не показывает, поместится ли готовая трасса.

Трубу раскладывают так, чтобы понижение сохранялось по маршруту, а соединения собирались в предусмотренном положении. Если для размещения детали приходится поднимать отдельный участок, перекашивать стык или выводить патрубок за доступную зону, компоновку пересматривают.

Гибкий соединительный элемент оценивают по инструкции его изготовителя и общей схеме подключения. Сам факт возможности изменить направление не увеличивает пространство под чашей и не отменяет проверки отметок.

При небольшом запасе высоты полезно нанести на разрез три линии: выход сифона, ось трубы по маршруту и ось канализационного входа. Затем к оси добавляют фактические наружные габариты выбранных деталей. Так видно не только достаточность перепада между концами, но и прохождение трассы возле пола, каркаса и опор.

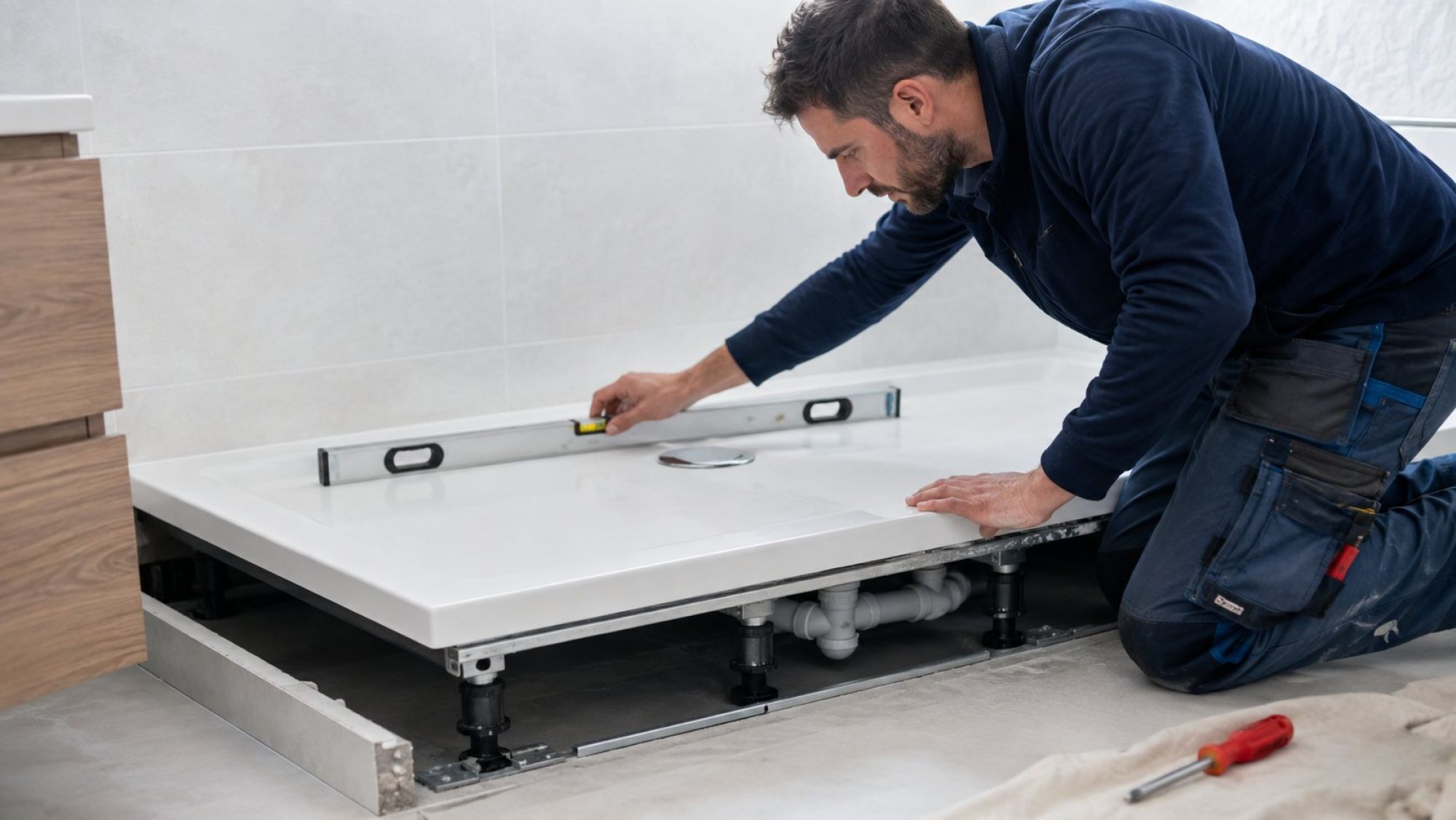

Ровное основание и отсутствие качания у низкой чаши

Положение основания влияет на весь расчет. Локальная неровность может поднять одну сторону поддона, изменить отметку выпуска или оставить часть предусмотренных опор без контакта. Поэтому поверхность проверяют в той готовности, в которой на нее будет установлена конструкция.

Контроль выполняют по всей площади подходящим ровным инструментом. Отмечают общий уровень, отдельные выступы, впадины и края покрытия в зонах опирания. Если требуется подготовка основания, после нее отметки измеряют повторно.

Способ опирания берут из инструкции конкретного поддона. В зависимости от модели используется штатный каркас, регулируемые ножки, сплошное основание или заданные опорные зоны. Схему похожего изделия нельзя автоматически переносить на выбранную чашу.

Регулировкой добиваются устойчивого положения всех предусмотренных опор и контролируют горизонтальность борта в нескольких направлениях. Внутреннюю форму чаши не исправляют наклоном всей конструкции: положение поддона задают по инструкции изготовителя.

До герметизации поддон проверяют под нагрузкой в разных точках. Если чаша качается, щелкает или заметно меняет положение, сначала корректируют основание и опоры. Герметик по краю не заменяет устойчивую опорную схему.

При подготовке основания сохраняют доступ к сифону. Каркас, дополнительная опора, экран или облицовка не должны перекрывать предусмотренный путь обслуживания. Положение чаши, сливного узла и опор проверяют в одной сборке.

Тест проливом: скорость ухода воды и сухость соединений

Контрольный пролив выполняют до закрытия экрана и окончательной отделки, пока выпуск, сифон, соединения и канализационный вход доступны для осмотра. Режим и продолжительность проверки выбирают по инструкциям изготовителей установленного оборудования.

Перед подачей воды поверхности под соединениями вытирают насухо. Во время проверки осматривают выпуск поддона, корпус сифона, стыки с трубой и участок подключения к канализации. После прекращения подачи воды соединения проверяют повторно.

Скорость отвода оценивают при расходе, соответствующем выбранному душевому оборудованию. Сифон должен работать в пределах характеристик, указанных в его паспорте. Если уровень воды устойчиво растет, доступ к сливной системе не закрывают до выяснения причины и повторной проверки.

При неудовлетворительной работе последовательно сверяют совместимость сифона, положение трубы, отсутствие встречного подъема, правильность сборки соединений и доступность трассы. Контроль должен охватывать всю сливную цепочку, а не только видимый стык возле выпуска.

Примыкание поддона к стене проверяют после герметизации, выполненной для выбранной конструкции. Эта проверка не заменяет осмотр сифона и трубных соединений: сливная система и наружные примыкания контролируются отдельно.

После пролива убеждаются, что положение чаши не изменилось и доступ к обслуживаемым деталям сохранен. Экран или облицовку устанавливают после того, как подтверждены устойчивый отвод воды и сухость доступных соединений.

При заказе услуги установки в состав работ целесообразно включить замер отметок, проверку совместимости поддона и сифона, раскладку трассы и контрольный пролив. Такой набор проверок позволяет оценить возможность низкой посадки до окончательной фиксации и закрытия сливного узла.
