Обратный осмос под мойкой: как рассчитать место для фильтра и накопительного бака

Проверять совместимость системы с кухонной тумбой нужно до покупки оборудования. Внешняя ширина шкафа почти ничего не говорит о реальном запасе места: внутри находятся чаша мойки, сифон, трубы, петли, мусорное ведро, а иногда измельчитель и выдвижные секции. Кроме самих модулей требуется пространство для трубок и обслуживания. Поэтому задача состоит не в том, чтобы вписать два прямоугольника в общий объем, а в том, чтобы найти отдельные рабочие зоны для фильтра и бака.

Установка обратного осмоса начинается с обмерной карты тумбы и сверки результатов с документацией выбранной модели. Паспортные габариты фильтра и бака нужно рассматривать вместе со схемой подключения, разрешенным положением компонентов и порядком замены картриджей. Если конкретная модель еще не выбрана, измерения помогут определить допустимый тип конструкции, но не заменят последующую проверку по ее руководству.

Полезный объем тумбы: ширина, глубина и высота ниже чаши мойки

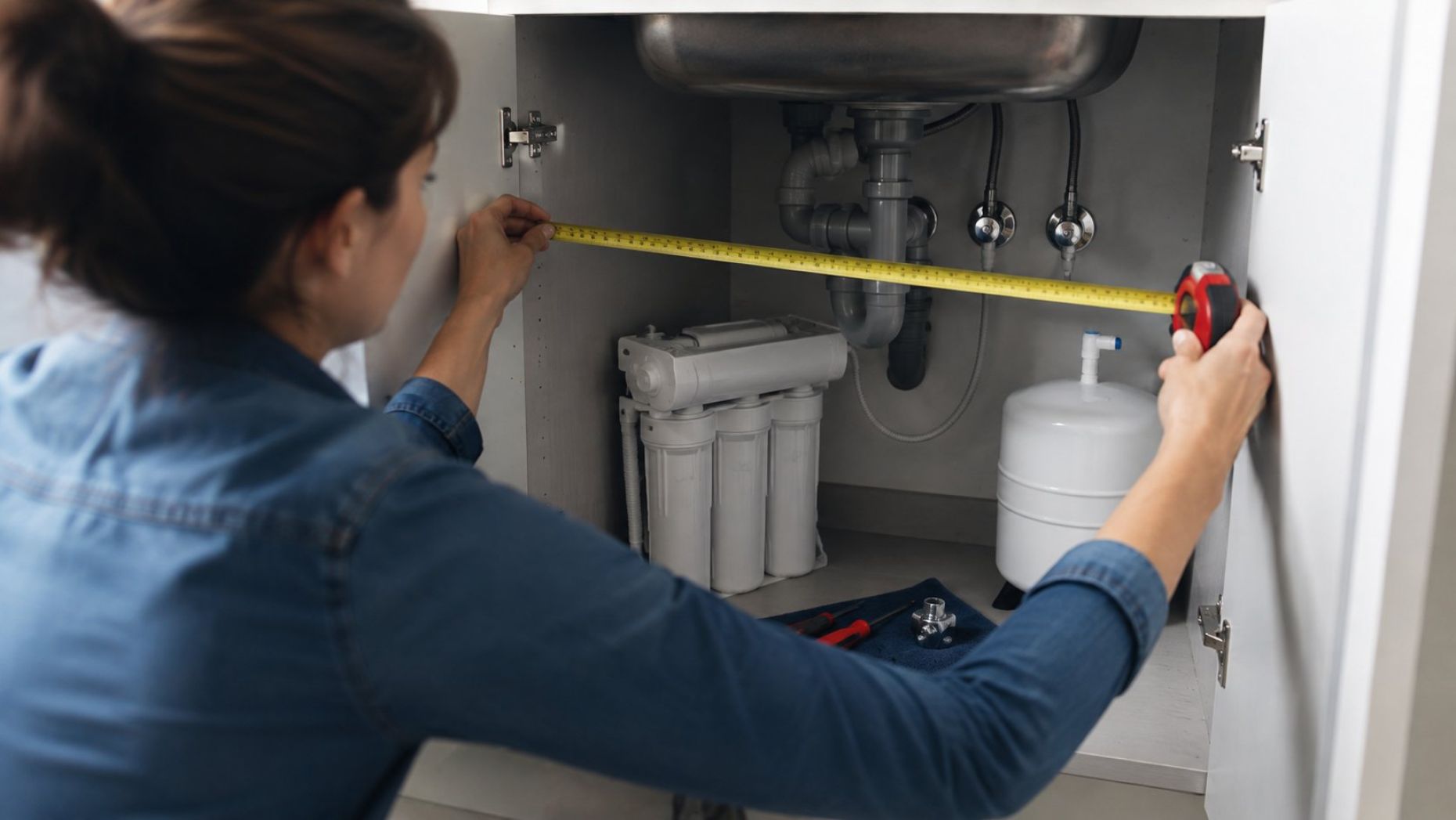

Сначала освободите тумбу от содержимого и измерьте ее изнутри. Первый базовый размер — ширина между боковыми стенками. Второй — глубина от задней стенки до закрытой дверцы. Третий — высота от дна до самой низкой неподвижной детали: дна чаши, ее сливного узла, крепежа или коммуникации. Эти три числа описывают общий внутренний объем, но еще не показывают, сколько места можно отдать фильтру.

Высоту следует проверять в нескольких точках. Глубокая чаша может занимать только центральную часть тумбы, оставляя более высокие боковые ниши. У двойной мойки нижний контур может быть ступенчатым. Если снять один размер у дверцы или возле стенки и перенести его на всю площадь, оборудование способно столкнуться с чашей уже при размещении.

Аналогично проверяют глубину. Патрубки, краны на трубах и выступающие соединения уменьшают ее со стороны задней стенки. Со стороны фасада пространство забирают дверные петли, их монтажные площадки и внутренние элементы выдвижной системы. Дверца должна закрываться без давления на корпус фильтра, бак и трубки.

Удобная обмерная карта состоит из трех частей:

1. Контур тумбы. Запишите внутреннюю ширину, глубину и несколько значений высоты под чашей и возле боковых стенок.
2. Неподвижные препятствия. Отметьте мойку, крепеж, трубы, запорную арматуру, розетку и мебельные петли.
3. Подвижные и обслуживаемые зоны. Нанесите траекторию ведра или ящиков, пространство под разборку сифона и место для замены фильтрующих элементов.

Свободным считается только пересечение пространства, которое не занято препятствиями и не требуется для их эксплуатации. Именно получившиеся участки нужно сопоставлять с паспортными габаритами компонентов. Если фильтр физически входит в нишу, но перекрывает доступ к трубам либо не позволяет снять сменный модуль, такая ниша не является подходящей.

Сифон, измельчитель и мусорное ведро: какие зоны нельзя занимать

Сифон нельзя учитывать только по его видимому контуру. Разборная нижняя часть должна оставаться доступной: при обслуживании ее снимают вниз, после чего выносят из тумбы. На обмерной карте обозначьте не только корпус сифона, но и путь, по которому снимаемая деталь сможет пройти, не упираясь в бак или фильтр. Проверить этот контур можно без разборки: мысленно продлите ширину нижней части вниз и в сторону предполагаемого извлечения.

Горизонтальные участки слива и соединения чаш также нельзя зажимать оборудованием. Даже если компоненты не соприкасаются, плотная компоновка может закрыть доступ к гайкам и стыкам. Размещение считается рабочим, когда существующий слив можно осмотреть и обслужить без демонтажа системы очистки.

Измельчитель под мойкой занимает больше функционального пространства, чем показывает его корпус. Нужно учитывать узел крепления к выпуску, подключение сливной линии и доступ к самому прибору в соответствии с его руководством. Универсальных размеров для такой зоны нет: форму и требования сверяют с паспортом конкретной модели. При наличии измельчителя особенно важно измерять боковые ниши, а не только высоту непосредственно под чашей.

Мусорное ведро проверяют в движении. Выдвижную секцию несколько раз полностью откройте и закройте, отмечая траекторию ее задней стенки, крышки и направляющих. У распашной конструкции проверьте путь ведра при вынимании вверх. Оставленное рядом оборудование не должно мешать открыванию, а трубки не должны попадать между корзиной, фасадом и направляющими.

После нанесения этих зон дно тумбы обычно распадается на несколько отдельных площадок. Для бака ищут устойчивую площадку, для фильтра — нишу с доступом к сменным элементам. Пространство непосредственно под сифоном лучше не считать резервом только потому, что сейчас оно пустует.

Накопительный бак: вертикальное и горизонтальное размещение

Для бака важны не условный объем и не только диаметр корпуса, а занимаемая площадь и полная высота в собранном состоянии. При вертикальной установке к высоте корпуса добавляются подставка, верхний узел и установленный кран бака. Над краном и возле его соединения нужен доступ для осмотра и работы с трубкой. Все эти элементы следует брать из паспорта и схемы конкретного изделия.

На плане пола изобразите основание бака с его фактическими размерами. Затем проверьте этот контур по всей высоте: округлый корпус может пройти между препятствиями у дна, но упереться в чашу или слив выше. Полезно сделать картонный шаблон основания и поставить его в намеченное место, после чего отдельно проверить высоту линейкой или рулеткой.

Воздушный клапан бака также должен оставаться доступным в положении, указанном изготовителем. Не стоит поворачивать бак или прижимать его к стенке только ради нескольких освободившихся сантиметров, если после этого клапан либо соединения оказываются недоступны.

Горизонтальное размещение нельзя считать универсальной альтернативой. Оно допустимо только тогда, когда изготовитель конкретного бака прямо разрешает такую ориентацию и описывает ее в руководстве. Разрешение для одного изделия не переносится на другое, даже если корпуса выглядят одинаково. До подтверждения по документации в обмерной карте следует рассчитывать вертикальный вариант.

Если горизонтальная ориентация разрешена, заново определяют занимаемый контур: высота уменьшается, зато возрастает требуемая площадь пола или полки. Отдельно проверяют положение крана, воздушного клапана, опоры и маршрут трубки. Бак не должен свободно перекатываться, опираться на соединения или блокировать доступ к сифону.

Колбы и быстросъемные модули: запас места для замены

Паспортные размеры корпуса показывают, помещается ли фильтр в выбранную нишу, но не отвечают на вопрос об обслуживании. Для колбовой системы требуется нижняя рабочая зона: колба при замене освобождается от крепления и снимается по траектории, предусмотренной конструкцией. Размер этой зоны нельзя назначить заранее для всех фильтров — его проверяют по инструкции и монтажной схеме рассматриваемой модели.

К ширине корпуса добавляется место для руки и, если это предусмотрено конструкцией, для ключа. Ключ должен охватить колбу и получить достаточную зону движения. Если рядом стоит бак, ведро или проходит труба, инструмент может оказаться невозможно установить, хотя между деталями визуально остается промежуток.

Проверку колбовой конструкции проводят в таком порядке:

1. Нанесите на стенку или картонный шаблон контур фильтра по паспортным размерам.
2. Отметьте направление снятия каждой колбы и пространство для предусмотренного изготовителем инструмента.
3. Проверьте, можно ли вынести снятую колбу через проем, не двигая бак и не разбирая сифон.
4. Убедитесь, что дверные петли и край фасада не перекрывают рабочую сторону корпуса.

У быстросъемных модулей сценарий другой. Картридж может сниматься вниз, вперед или вбок — это определяется конкретной системой. Поэтому нельзя автоматически переносить запас, рассчитанный для обычной колбы, на компактный модуль. На монтажной схеме нужно найти направление извлечения и проверить всю траекторию, включая положение рук в начале и конце операции.

Если инструкция требует доступа к верхним соединениям, фильтр не размещают вплотную под чашей. Если модули меняются сбоку, критической становится не высота, а расстояние до стенки, бака или направляющей. Рабочая компоновка позволяет выполнить регламентную замену без снятия всего блока со стены, если документация не предусматривает обратного.

Трубки без заломов: маршрут от водопровода к баку и крану

После размещения прямоугольников фильтра и бака нужно начертить трассы трубок. В системе есть отдельные линии подводящей, дренажной и очищенной воды, а накопительный бак подключается по схеме выбранной модели. Их назначение и точки соединения сверяют с официальной схемой, не меняя маршрут воды по собственному усмотрению.

Трубка занимает пространство не только по своей толщине. Возле фитинга ей нужен прямой участок и плавный поворот без залома. Допустимый радиус изгиба и типоразмер указываются в технической документации применяемой трубки или системы; универсальное значение здесь неприменимо. Если линия должна сразу после соединения развернуться под острым углом, компонент установлен слишком близко к препятствию.

На обмерной карте для каждой линии отмечают начальную и конечную точки, затем проводят реальный маршрут с плавными поворотами. Трасса не должна пересекать путь мусорного ведра, попадать в направляющие ящиков, проходить через мебельную петлю или прижиматься дверцей. На переходах через мебель учитывают защиту от острых кромок в соответствии с монтажными требованиями выбранной системы.

Не следует компенсировать неудобное положение длинными свободными петлями. Такая петля способна зацепиться за ведро, попасть под хранящиеся предметы или перегнуться при их перемещении. Одновременно нельзя натягивать трубку между точками: маршрут должен сохраняться при закрытой дверце и при обычном доступе к оборудованию.

Особое внимание требуется месту выхода трубки к питьевому крану и участкам возле водопроводных и дренажных соединений. Сверление мойки, подключение к водопроводу и устройство дренажа связаны с риском повреждения и протечки, поэтому статья рассматривает только планирование пространства. Способ подключения определяют по документации оборудования и условиям конкретной кухни.

Три компоновки: все модули в тумбе, бак рядом и фильтр на боковой стенке

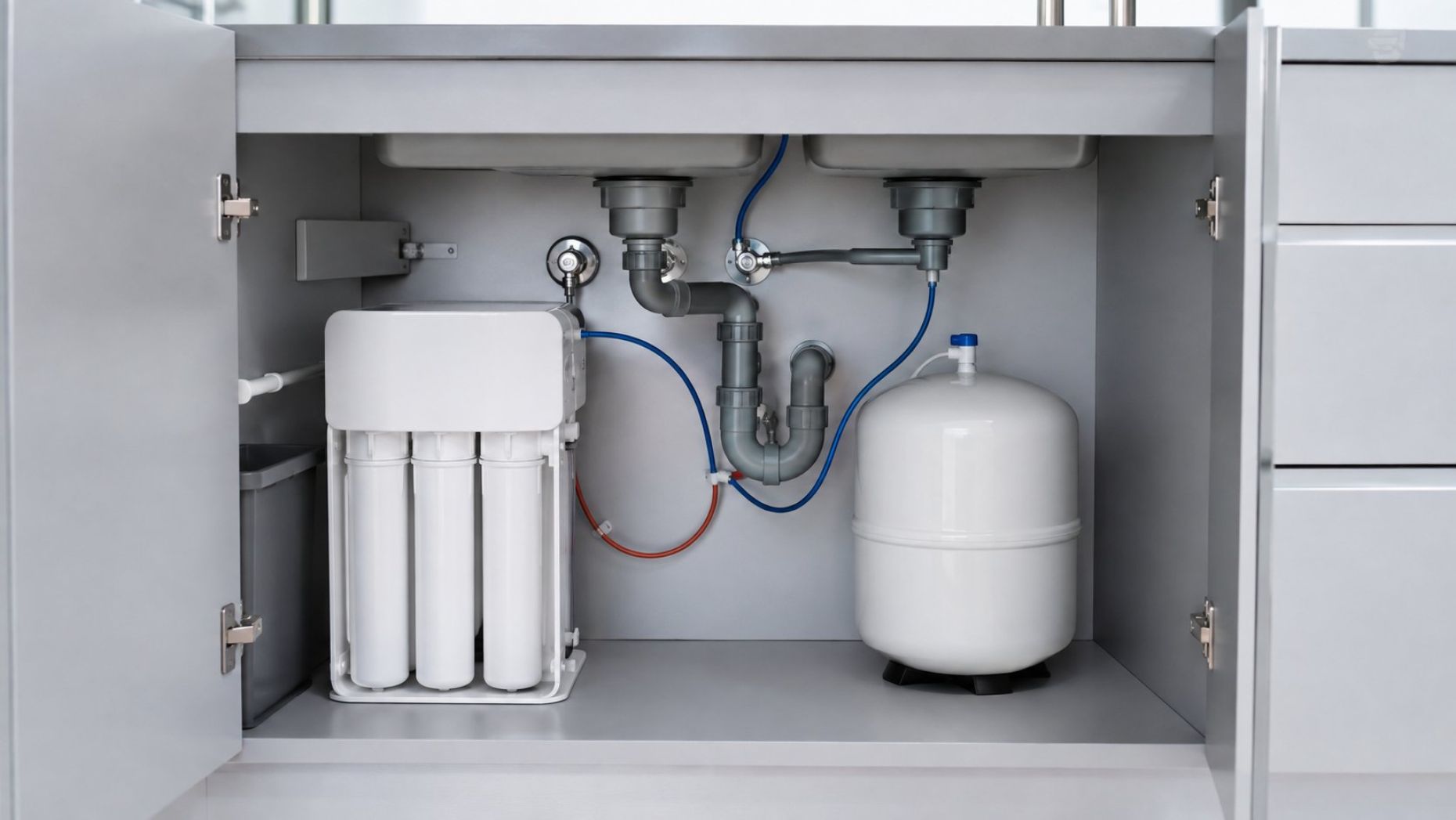

Все модули в тумбе

Этот вариант подходит, если на дне есть отдельная площадка для бака, фильтр помещается рядом и между ними сохраняются эксплуатационные зоны. Критическими становятся полезная ширина, высота под чашей и возможность снять колбы или модули через фасад. Сифон должен оставаться доступным, а ведро — проходить по своей полной траектории.

Сначала размещают на плане зоны, которые нельзя занимать, затем бак и только после этого корпус фильтра с сервисным контуром. Компоновку проверяют при закрытой дверце и полностью открытом ведре или ящике. Если для замены расходников приходится каждый раз отсоединять бак или слив, свободного пространства недостаточно.

Бак рядом

Если фильтр помещается под мойкой, но для бака нет устойчивой площадки, рассматривают соседний мебельный отсек. Такой вариант возможен лишь при совместимости со схемой конкретной системы и при допустимом маршруте трубки. В соседнем шкафу проверяют не только место для корпуса, но и доступ к крану и воздушному клапану, положение полок, движение ящиков и защиту прохода через мебельную перегородку.

Критическими становятся разрешенное положение бака, длина и радиусы поворота линии, а также возможность провести ее без натяжения и контакта с подвижными деталями. Наличие свободной полки само по себе не подтверждает возможность установки: ограничения конкретного бака и системы остаются обязательными.

Фильтр на боковой стенке

Подвесное размещение освобождает дно и помогает развести фильтр, бак и сифон по разным зонам. Оно применимо, когда изготовитель предусматривает крепление корпуса в выбранном положении, а мебельная стенка и крепеж рассчитаны на соответствующую нагрузку. Оценивать прочность только по толщине панели нельзя: учитываются материал стенки, схема крепления, состояние мебели и требования производителя.

Критическими становятся высота боковой ниши, зона замены модулей и отсутствие конфликта с петлями. Перед разметкой нужно приложить шаблон корпуса и отдельно очертить сервисную траекторию. Нижний край фильтра не должен перекрывать разборку сифона, а его трубки — пересекать путь ведра.

Итоговую компоновку выбирают по самому жесткому ограничению. Если не хватает высоты для бака, проверяют только разрешенные изготовителем альтернативы. Если недостаточен нижний доступ к колбам, меняют положение фильтра или рассматривают конструкцию с другим способом замены. Если трассы приходится перегибать либо проводить через подвижные узлы, план пересматривают независимо от того, насколько аккуратно корпуса помещаются в тумбе.
