Обвязка акриловой ванны: сифон, перелив и сервисный доступ

Обвязка акриловой ванны: геометрия сифона, перелива и сервисного доступа

Установка акриловой ванны требует заранее рассматривать слив не как отдельный сифон, а как единую пространственную систему. Ее начало находится в отверстиях чаши, затем вода проходит через выпуск и перелив, попадает в гидрозатвор и по отводу уходит в канализацию. На этом маршруте имеют значение высота каждой детали, положение каркаса, направление раструба и доступ к соединениям после установки экрана.

Даже совместимые по присоединительным размерам детали могут не поместиться в конкретной ванной комнате. Корпус сифона способен упереться в пол, отвод — пересечься с опорой каркаса, а гайка — оказаться возле стены, где ее невозможно осмотреть или снять. Поэтому обвязку выбирают и размещают по фактической геометрии чаши, каркаса и канализационного выпуска, сверяя размеры с паспортами конкретных изделий.

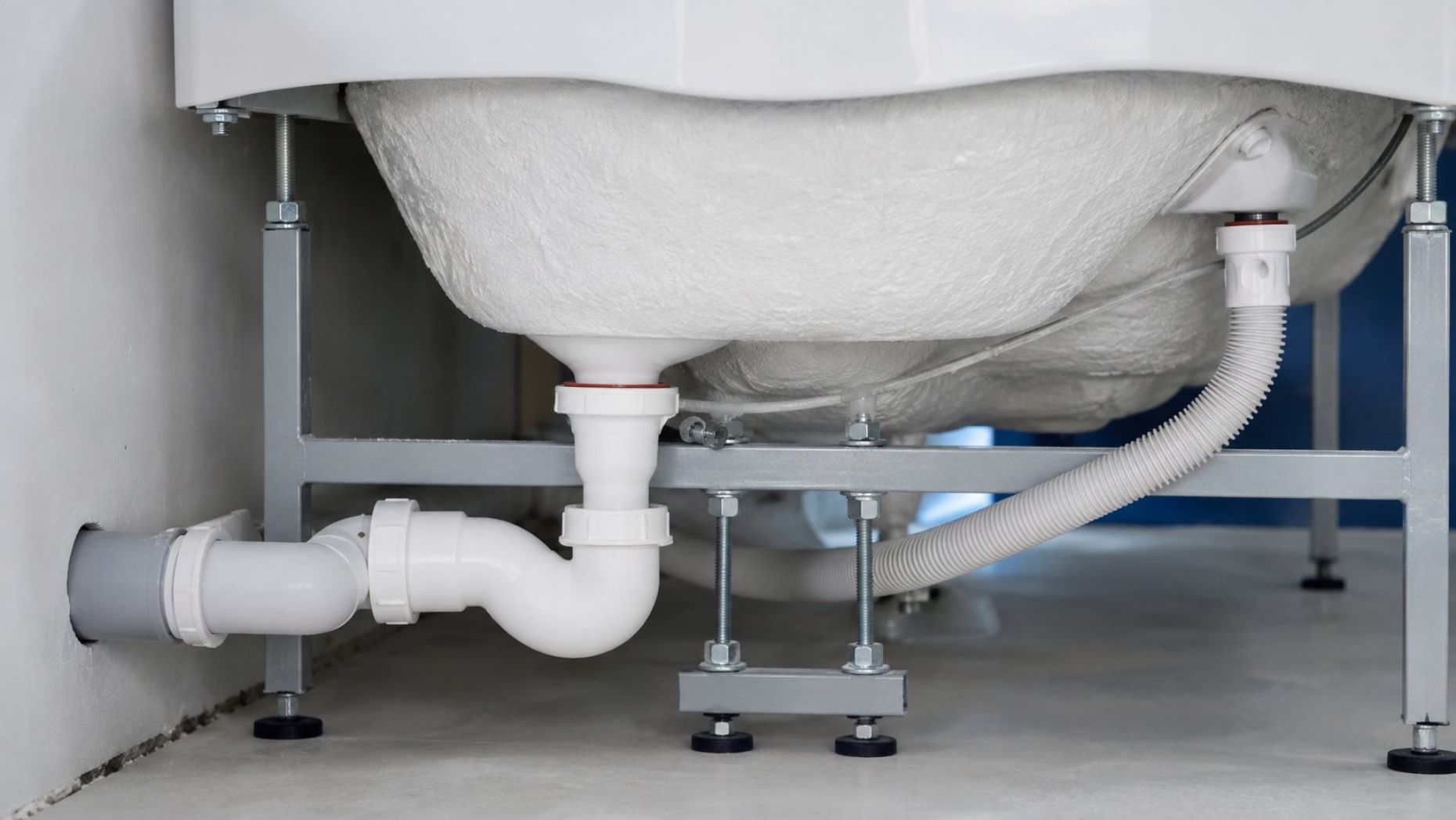

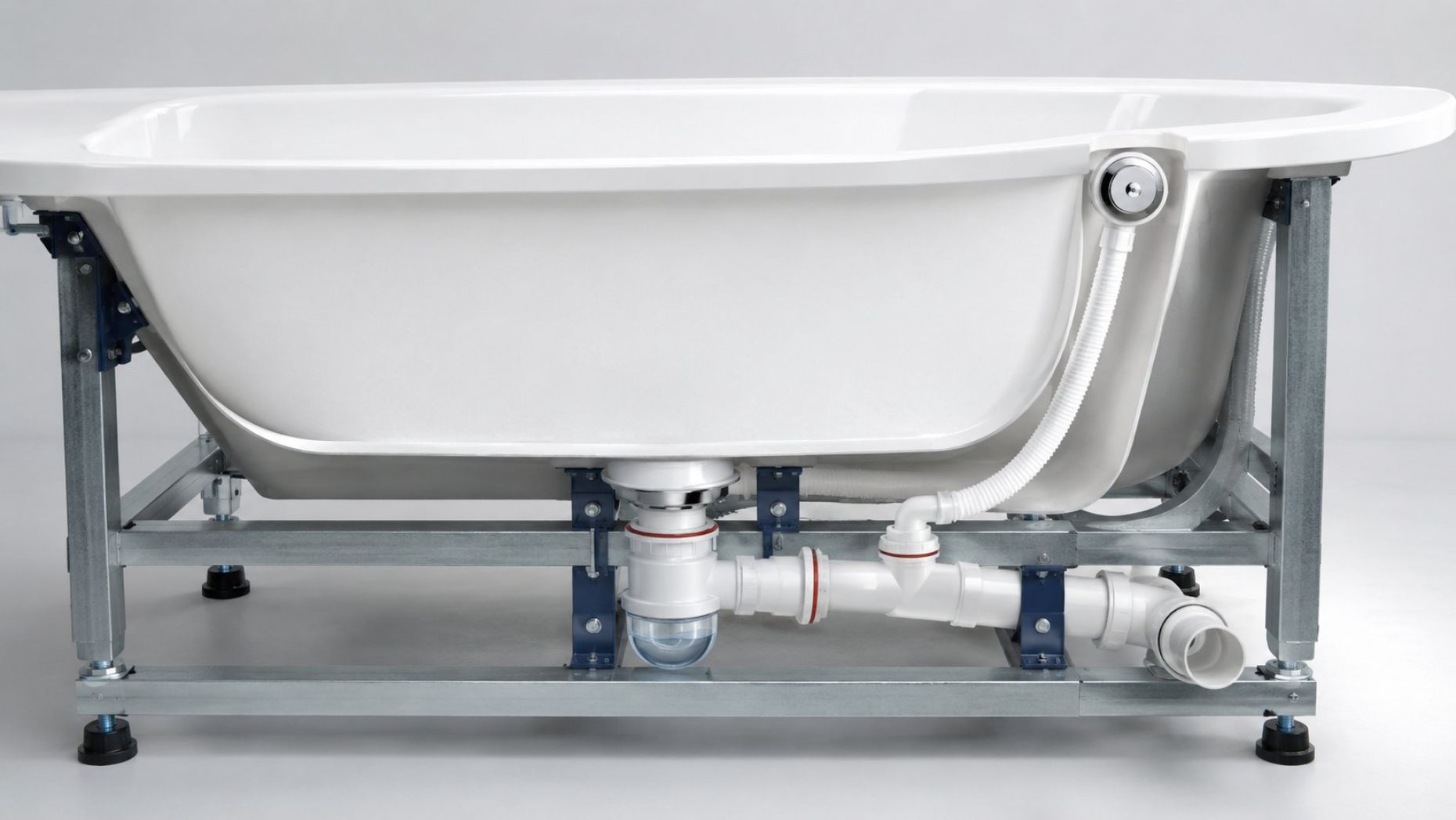

Выпуск, перелив, сифон и отвод: маршрут воды под чашей

Донный выпуск соединяет сливное отверстие ванны с нижней частью обвязки. Под ним расположен сифон с гидрозатвором — участком, где сохраняется водяная пробка, отделяющая помещение от канализационной системы. Между выпуском и гидрозатвором находятся уплотнения и разъемные соединения, поэтому значение имеет не только их совместимость, но и положение относительно дна, пола и элементов каркаса.

От переливного отверстия на стенке чаши идет отдельный канал. Он присоединяется к основному сливному тракту до выхода в канализацию. Когда вода достигает перелива, она проходит по этому каналу в сифон, минуя донное отверстие как основную точку приема. Следовательно, при компоновке нужно учитывать одновременно вертикальный участок от перелива, узел под донным выпуском и место их соединения.

После гидрозатвора вода движется по отводу к канализационному раструбу. Здесь маршрут определяют три точки: выход сифона, вход существующей канализации и свободное пространство между ними. Если соединить эти точки можно только после нескольких резких изменений направления, формальная совместимость диаметров еще не означает удачную компоновку.

Для предварительной проверки полезно нанести на простой эскиз:

• центры донного и переливного отверстий чаши;
• нижнюю точку корпуса сифона;
• направление его выходного патрубка;
• положение ножек, поперечин и других частей каркаса;
• ось и направление канализационного раструба;
• места гаек, прокладок и съемных частей.

Такой эскиз показывает не только путь воды, но и зоны возможных пересечений. Особенно важно строить его для фактически выбранной ванны: одинаковые внешние размеры чаш не гарантируют одинакового положения сливного отверстия, формы днища или деталей опорной конструкции.

Расстояние от дна до пола: поместится ли корпус сифона

Главный вертикальный размер — свободное расстояние между нижней поверхностью чаши в зоне выпуска и чистовым полом. Сравнивать его следует с полной монтажной высотой собранного сифона, а не с высотой одной видимой детали. В расчет входят выпуск под чашей, корпус гидрозатвора, нижние выступы, гайки и траектория выходного патрубка.

Габарит нужно брать из чертежа или паспорта конкретного сифона. Фотография товара не показывает масштаб, а обозначение вроде «компактный» не заменяет монтажный размер. Если в документации представлены разные положения регулируемых или поворотных деталей, проверяют именно ту конфигурацию, которая потребуется при направлении отвода к имеющемуся раструбу.

Пространство нельзя распределять без остатка между дном и корпусом сифона. Необходим запас, позволяющий собрать соединения без перекоса, наблюдать их во время пролива и при предусмотренной конструкцией разборке снять обслуживаемую часть. Форму и величину такого запаса определяют по конкретной обвязке: у разных конструкций направление снятия корпуса или гайки отличается.

Регулируемые опоры ванны влияют на доступную высоту, но их нельзя рассматривать только как способ освободить место для сифона. Положение чаши связано с заводским каркасом, устойчивостью и сопряжением бортов с окружающими поверхностями. Допустимый диапазон регулировки следует проверять по инструкции ванны и каркаса. Если требуемая высота выходит за этот диапазон, проблему нельзя считать решенной простым удлинением ножек.

Контрольное измерение выполняют при той конфигурации, в которой ванна будет стоять после монтажа. Учитывают чистовой уровень пола, реальное положение опор и возможное уменьшение зазора деталями каркаса. Полезно отдельно проверить:

1. проходит ли корпус сифона под донным выпуском;
2. остается ли место для установки прокладок и гаек;
3. не пересекается ли выходной патрубок с поперечиной или ножкой;
4. можно ли подвести руку к разъемным соединениям со стороны будущей ревизии;
5. снимается ли обслуживаемая часть в предусмотренном производителем направлении.

Канализационный выпуск: высота, направление и число поворотов

После проверки места под сифоном сопоставляют его выход с канализационным раструбом. Важна не только разница по высоте. Нужно видеть, направлены ли патрубки навстречу друг другу, смещены ли их оси в сторону и остается ли между ними длина для соединительных элементов.

Наиболее понятна трасса, в которой положение каждой детали можно проверить визуально, а изменение направления задается совместимыми элементами. Если выход сифона смотрит в противоположную от раструба сторону, дополнительный поворот занимает высоту и длину. Несколько поворотов могут привести отвод к опоре каркаса или отнести разъемное соединение за границу ревизионного проема.

Прямолинейный участок проще оценить по взаимному положению его концов. Поворотный требует проверки внешнего габарита фитингов и направления их сборки. До окончательной установки ванны имеет смысл разложить детали в предполагаемой последовательности и убедиться, что ни одна из них не работает как случайный компенсатор несовпадения осей.

Самотечный участок между сифоном и канализацией должен иметь уклон в сторону выпуска. Конкретное значение нельзя назначать по универсальному совету: его сверяют с действующей редакцией требований к внутренней канализации с учетом диаметра и конфигурации рассматриваемого участка. Для практической компоновки это означает, что вход в канализацию должен позволять провести отвод в нужном направлении без обратного подъема и провиса.

Если раструб расположен неудобно, сначала фиксируют его фактическую высоту и направление, затем подбирают допустимую схему подключения по документации сифона и соединительных элементов. Переделка общедомовой канализации не относится к выбору обвязки и требует отдельного проектного и технического решения.

Перелив на акриловой чаше: кривизна стенки и посадка уплотнения

В зоне перелива стенка акриловой ванны может быть криволинейной. Наружная накладка и внутренний корпус прижимаются к этой поверхности с разных сторон, поэтому их положение определяется не только центром отверстия. Если деталь опирается краем или смещена относительно отверстия, прокладка оказывается нагружена неравномерно.

Форму посадочной зоны проверяют на самой чаше и по чертежу ванны, если он доступен. Корпус перелива должен располагаться без контакта с каркасом, стеной или декоративным экраном. Одновременно нужно проследить путь соединительного канала вниз: он не должен натягивать верхний узел или разворачивать его после затяжки.

Порядок размещения прокладок берут только из схемы производителя конкретного слив-перелива. У разных конструкций уплотнение может относиться к разным сторонам чаши и работать вместе с деталями определенной формы. Перенос порядка сборки с внешне похожего изделия не подтверждает правильную посадку.

Совмещение контролируют до окончательной фиксации: отверстие чаши не должно частично перекрываться корпусом перелива, накладка должна занять предусмотренное положение, а соединительный канал — подходить без бокового усилия. Герметик сам по себе не исправляет геометрическое несовпадение и не заменяет предусмотренное изготовителем уплотнение.

Жесткая труба и гофрированный отвод: сравнение по геометрии и обслуживанию

Жесткий отвод сохраняет заданную форму и стабильное внутреннее сечение на прямых участках и поворотах. Его компоновка требует заранее совместить оси сифона и канализационного раструба с помощью подходящих деталей. Каждый элемент занимает определенное место, поэтому такую трассу удобно проверять по размерам, но она предъявляет больше требований к точности взаимного расположения точек подключения.

Гофрированный отвод позволяет провести соединение при смещении осей и изменить направление без набора жестких поворотных деталей. Эта гибкость не делает его универсальным. Складчатая внутренняя поверхность отличается от гладкой трубы, а для очистки некоторых гофрированных конструкций требуется демонтаж. Кроме того, растянутый или изогнутый участок необходимо разместить так, чтобы он не провисал, не прижимался каркасом и не закрывал доступ к гайкам.

Выбор следует делать по всей трассе, а не по удобству присоединения одного конца. Сравнивают:

• допустимую схему подключения в паспорте сифона;
• стабильность положения и внутреннего сечения отвода;
• число необходимых поворотов;
• возможность выдержать требуемое направление стока;
• место для разборки и очистки;
• доступность соединений после монтажа экрана.

Если геометрия позволяет использовать оба решения, определяющим становится не абстрактное утверждение о надежности, а конкретная компоновка. Жесткая трасса может не собраться при неудобном смещении осей, а гибкая — занять слишком много места или оказаться недоступной для обслуживания. Ограничения выбранных изделий нужно сверять с их официальными характеристиками.

Разъемные соединения должны оставаться в зоне ревизии

Экран под ванной проектируют после того, как определены обслуживаемые точки обвязки. К ним относятся соединение донного выпуска, корпус сифона, место подключения переливного канала, гайка выходного патрубка и соединение с канализацией. Расположение люка только напротив сифона не гарантирует доступа ко всем этим точкам.

Для каждой гайки важно направление подхода. Если ее можно увидеть, но нельзя охватить рукой или инструментом в предусмотренном месте, соединение фактически находится вне зоны обслуживания. То же относится к нижней части сифона: перед ней должно оставаться пространство в направлении снятия, иначе разборке помешают пол, каркас или кромка ревизионного проема.

Зону ревизии удобно проверять шаблоном будущего отверстия еще до установки экрана. Через этот контур должны быть видны соединения, за которыми наблюдают при контрольном проливе. Рука должна доходить до них без давления на переливной канал и отвод. Если люк смещают относительно сифона, нужно убедиться, что его рамка не перекрывает траекторию снятия деталей.

Возможность снять сифон без демонтажа чаши проверяется по сервисной схеме конкретного изделия. Для одной конструкции требуется свободное место снизу, для другой — сбоку или вдоль оси патрубка. Универсальный размер ревизионного проема здесь неприменим: его определяют расположение всех соединений и фактическая траектория разборки.

Для услуги «Установка акриловой ванны» такая проверка особенно важна до декоративного закрытия пространства. Исправить положение люка на этапе разметки экрана проще, чем обнаружить после отделки, что доступ открывается к неподвижной части корпуса, а обслуживаемая гайка скрыта за рамой.

Контрольный пролив: где наблюдать капли и как фиксировать результат

Собранную систему проверяют до установки глухих элементов экрана. Пространство под чашей должно быть освещено, а наружные поверхности соединений — сухими: иначе случайную каплю после сборки легко принять за появившуюся во время испытания.

Сначала наблюдают за донным выпуском, соединением выпуска с сифоном, входом переливного канала, выходным патрубком и подключением к канализации. Небольшой объем воды позволяет проследить ее обычный маршрут через донный слив. Затем проверка с большим наполнением и сливом показывает поведение системы при более интенсивном потоке. Перелив контролируют отдельно при прохождении воды через верхнее отверстие, не оставляя ванну без наблюдения.

Осмотр ведут не только во время наполнения. Некоторые соединения становятся нагруженными именно при сливе, поэтому наблюдение продолжают по всей траектории воды. Каплю ищут непосредственно на границе корпуса, прокладки и гайки, учитывая, что вода способна стекать по наружной поверхности и проявляться ниже места ее выхода.

Результат фиксируют по каждой доступной точке: поверхность оставалась сухой либо на ней обнаружена влага. Удобно повторно провести сухой салфеткой по нижней стороне соединения, где небольшую каплю трудно увидеть. Если появилась влага, экран не закрывают, а результат проверки считают не подтвержденным до выяснения причины и повторного испытания по инструкции изготовителя.

Финальная фиксация нужна именно до отделки: отмечают положение ревизии, перечень осмотренных соединений и доступность снятия сифона. Так контрольный пролив проверяет не только текущую сухость обвязки, но и правильность всей пространственной схемы — от отверстий акриловой чаши до канализационного выпуска.
