Один светильник — две точки управления: как устроен проходной выключатель

Один светильник — две точки управления: как устроен проходной выключатель

В длинном коридоре удобно включить свет у одного входа, пройти помещение и выключить его у другого. В спальне похожий сценарий возникает у двери и кровати: верхний свет нужен при входе, но перед сном возвращаться к двери не хочется. Для такой задачи недостаточно поставить в разных местах два обычных выключателя. Каждый из них умеет только размыкать собственный участок цепи, поэтому один аппарат может заблокировать управление со второй точки.

Двухточечная система устроена иначе. В ней работают два переключающих аппарата, которые совместно выбирают один из двух возможных маршрутов. Свет горит, когда выбранные ими направления образуют непрерывный путь, и гаснет, когда маршрут прерывается. Нажатие любой клавиши меняет состояние всей системы. Поэтому проходной выключатель точнее описывать как переключатель, хотя в быту закрепилось первое название.

Такая контактная логика влияет не только на выбор механизмов, но и на проектирование проводки. Точки управления, трассы между ними, место светильника и дополнительные функции нужно определить до чистовой отделки. Если решение принимается после завершения ремонта, существующая кабельная топология может не соответствовать выбранному сценарию.

Обычный выключатель разрывает линию, проходной переводит контакт между двумя путями

У обычного одноклавишного выключателя два основных состояния. В одном контакт замкнут: электрическая цепь через аппарат непрерывна, и светильник может работать. В другом контакт разомкнут: путь прерван, поэтому ток через управляемую цепь не проходит. Клавиша здесь непосредственно соответствует состоянию одного контакта.

Если последовательно разместить два таких выключателя, получится система из двух независимых разрывов. Для работы светильника оба контакта должны быть замкнуты. Стоит одному человеку разомкнуть цепь со своей стороны, и второй обычный выключатель уже не сможет вернуть свет: его замыкание не устранит разрыв в другом месте. Поэтому два обычных аппарата не становятся эквивалентом пары проходных.

У проходного механизма другая внутренняя логика. Его общий контакт поочередно соединяется с одним из двух переключаемых направлений. Аппарат не просто открывает или закрывает единственный путь, а переводит цепь с одной ветви на другую. Для управления с двух мест используют пару таких механизмов: крайние общие контакты относятся к началу и концу управляемого участка, а между аппаратами существуют два альтернативных маршрута.

Отсюда важное отличие в поведении клавиши. У проходного аппарата нет постоянного положения «свет включен» или «свет выключен». Результат зависит от состояния второго переключателя. Одна и та же ориентация клавиши в разных сочетаниях может соответствовать как горящему, так и погашенному свету. Надписи или привычная логика верхнего и нижнего положения здесь не заменяют понимания всей системы.

В технической документации такой механизм может называться переключателем. Бытовое выражение «проходной выключатель» описывает назначение, но при выборе важна именно схема контактов: один общий контакт должен переключаться между двумя направлениями.

Два конца коридора: как меняется путь тока после каждого нажатия

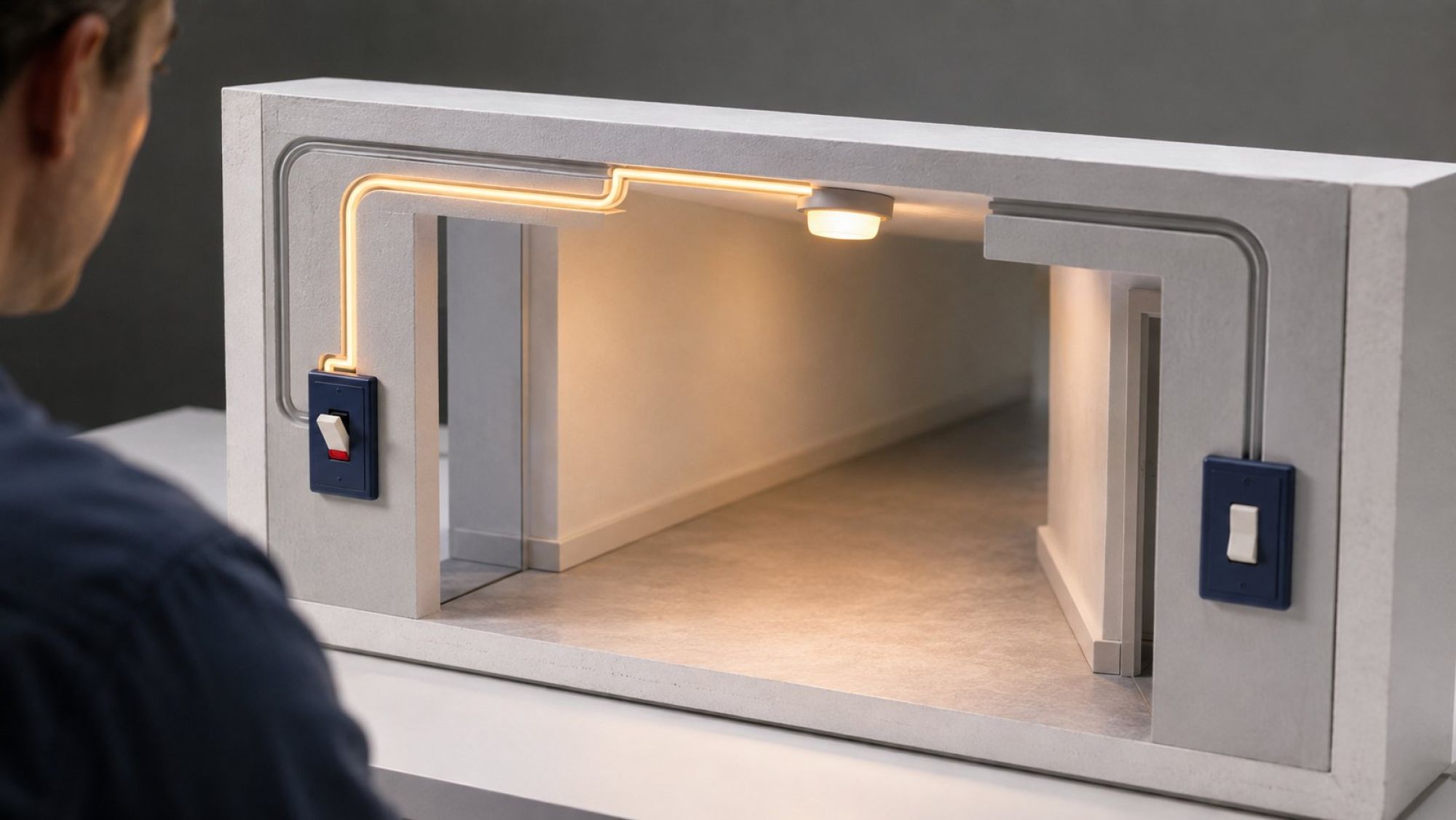

Представим коридор с аппаратами у противоположных входов. Между ними предусмотрены два условных пути — назовем их первым и вторым. Каждый переключатель в конкретный момент связан только с одним из этих путей. Работа системы определяется не отдельной клавишей, а сочетанием двух выбранных направлений.

В первом состоянии оба аппарата выбирают первый путь. Начало цепи через первый переключатель связано с первой ветвью, а второй переключатель принимает эту же ветвь и продолжает маршрут к светильнику. Путь согласован и непрерывен, поэтому свет горит. Аналогичный результат получится, если оба аппарата одновременно выберут второй путь: изменится маршрут внутри системы, но его непрерывность сохранится.

Теперь человек нажимает клавишу у входа. Первый аппарат переводит общий контакт с первой ветви на вторую, тогда как второй аппарат остается связанным с первой. Выбранные направления больше не совпадают: начало маршрута оказалось на одной ветви, а продолжение — на другой. Непрерывного пути нет, и свет гаснет.

После этого не требуется возвращаться к первой клавише. Нажатие второго аппарата у другого конца коридора переводит его на вторую ветвь. Направления снова совпадают, маршрут восстанавливается, и свет включается. Если затем переключить любую из двух клавиш, согласованность опять исчезнет и свет погаснет.

Последовательность можно описать четырьмя сочетаниями:

• Первый путь — первый путь. Оба аппарата выбрали одну ветвь, маршрут непрерывен.
• Второй путь — первый путь. Выбраны разные ветви, маршрут прерван.
• Второй путь — второй путь. Оба аппарата снова согласованы, маршрут непрерывен.
• Первый путь — второй путь. Ветви не совпадают, маршрут прерван.

Таким образом, каждое нажатие меняет результат на противоположный независимо от того, с какого конца коридора действует человек. Это и есть главное пользовательское свойство пары проходных аппаратов.

Спальня с точками у двери и кровати: что закладывают до чистовой отделки

В спальне сначала определяют бытовой сценарий. Первая точка управления обычно нужна рядом со входом, чтобы включать верхний свет при входе в комнату. Вторая располагается в зоне кровати, откуда свет можно выключить перед сном или включить, не проходя по темному помещению. Если кровать двуспальная, важно заранее решить, требуется ли управление только с одной стороны или сценарий должен охватывать большее число мест.

На плане отмечают не только клавиши. Необходимо зафиксировать сам светильник или группу света, расположение распределительных соединений и маршруты, связывающие элементы системы. Для пары проходных механизмов нужна топология с двумя переключаемыми направлениями между точками. Существующая линия, рассчитанная на один обычный выключатель, не обязательно позволяет реализовать такую логику без изменения проводки.

Расположение аппаратов согласуют с открыванием двери, будущей мебелью и отделкой. Клавиша у входа не должна оказаться за полотном открытой двери, а прикроватная точка — за изголовьем, тумбой или высокой панелью. На чертеже полезно показывать привязку к конкретной стене и стороне кровати: устного указания «возле спального места» недостаточно, если расстановка еще может измениться.

Отдельно определяют, что именно должно включаться из двух мест. Верхний свет, декоративная подсветка и прикроватные светильники могут быть разными группами с независимым управлением. Если проходной сценарий нужен только для люстры, это прямо отмечают в задании, чтобы случайно не объединить нагрузки с разным назначением.

Места соединений и способ прокладки выбирают в составе проекта электроснабжения. Соединения должны оставаться доступными в соответствии с принятым проектным решением, а кабели и защитные аппараты — соответствовать расчету линии и характеристикам нагрузки. Эти вопросы нельзя надежно решить только по внешнему виду клавиш.

Установка выключателя в таком помещении начинается не с покупки декоративной рамки, а с согласованного плана. До чистовой отделки проще связать расположение механизмов с мебелью и подготовить нужные маршруты, не переделывая завершенные поверхности.

Три точки управления: где в цепи появляется перекрестный переключатель

Пара проходных аппаратов обеспечивает две крайние точки управления. Если нужна третья точка — например, внизу лестницы, на площадке и наверху, — простое добавление еще одного такого же механизма в середину не воспроизводит требуемую контактную логику. Между крайними аппаратами появляется перекрестный, или промежуточный, переключатель.

Две крайние точки по-прежнему работают как проходные: каждая связывает общий контакт с одним из двух направлений. Промежуточный аппарат действует сразу на пару проводников маршрута. В одном положении он передает направления прямо, а в другом меняет их взаимное соответствие. За счет этого нажатие средней клавиши также переводит всю систему между состояниями «маршрут непрерывен» и «маршрут прерван».

Здесь важно различать назначение механизмов. Крайний проходной аппарат выбирает одно из двух направлений для общего контакта. Перекрестный аппарат находится между крайними точками и меняет связь сразу двух проходящих через него ветвей. Он не заменяет крайний механизм и не используется как третий независимый разрыв.

На лестнице крайние переключатели можно предусмотреть у начала и конца пути, а промежуточный — на площадке. В длинном коридоре с тремя входами крайние аппараты располагают у двух внешних входов, промежуточный — у центрального. Пользовательская логика остается одинаковой: нажатие в любой точке меняет текущее состояние света.

При необходимости большего числа мест принцип расширяется за счет промежуточных аппаратов между двумя крайними. Однако конкретная схема, допустимое количество механизмов и характеристики нагрузки должны проверяться по документации выбранной серии и проекту. Внешне устройства одной коллекции могут быть похожи, хотя их контактные схемы различаются.

Маркировка клемм и схема на корпусе: как отличить аппарат при покупке

Лицевая сторона не дает надежного ответа о типе механизма. Обычный выключатель и проходной переключатель одной дизайнерской серии могут иметь одинаковую клавишу и рамку. Разница находится внутри, поэтому при покупке ориентируются на паспортное наименование, каталожное описание и изображение контактной схемы.

У проходного аппарата нужно найти общий контакт и два переключаемых направления. Производитель может обозначить их буквами, цифрами, стрелками или графической схемой. Единого внешнего шаблона для всех серий нет: обозначение, встреченное на одном изделии, нельзя автоматически переносить на другое. Надежным подтверждением служит документация именно к выбранному механизму.

Число клемм помогает заметить различие, но само по себе не заменяет паспортную схему. У простого одноклавишного выключателя контактная функция связана с одним разрывом, а у проходного механизма общий контакт переводится между двумя направлениями. При этом конструкция зажимов, наличие сдвоенных вводов и другие особенности могут влиять на то, как клеммы выглядят физически. Считать отверстия на задней стороне без чтения схемы недостаточно.

Для перекрестного аппарата проверяют, что документация описывает переключение двух проводников маршрута. Названия «перекрестный» и «промежуточный» могут использоваться для одной функциональной роли, но решающим остается графическое обозначение контактов и назначение изделия в каталоге.

Декоративные компоненты также требуют сверки. Механизм, клавиша, суппорт и рамка должны принадлежать совместимой системе производителя. Совпадение цвета или габаритов на фотографии не гарантирует механической совместимости. Если элементы продаются отдельно, их сопоставляют по каталожным данным конкретной серии.

Перед покупкой удобно подготовить перечень: две крайние проходные точки для базовой схемы, необходимое число промежуточных точек для расширенной, количество управляемых групп и комплект совместимых лицевых деталей. Такой список точнее запроса «нужны одинаковые выключатели для коридора» и снижает риск смешения разных контактных механизмов.

Диммер, подсветка клавиши и умное реле: три ограничения базовой схемы

Базовая проходная система управляет состоянием цепи, но не выполняет автоматически другие функции. Переключение маршрута, регулировка яркости и цифровое управление — разные задачи. Если требуется не только включать свет из двух мест, но и менять его яркость, обычную пару переключателей нельзя без проверки дополнить произвольным диммером.

Диммер должен быть совместим с конкретным типом нагрузки, ее характеристиками и выбранной архитектурой управления. Для разных устройств может различаться роль основного и дополнительного органа управления. Поэтому решение определяют по схемам производителя диммера и паспортам светильников или ламп. Само наличие поворотной ручки либо клавиши не подтверждает совместимость с проходной цепью.

Подсветка клавиши — еще одна отдельная электрическая функция. В некоторых механизмах небольшой ток подсветки проходит через управляемую цепь, и отдельные электронные источники света могут реагировать на него слабым свечением или периодическими вспышками в выключенном состоянии. Это не универсальное свойство всех ламп и всех подсвечиваемых аппаратов. Совместимость проверяют по документации конкретных изделий, а тип подсветки предусматривают до выбора механизмов.

Если точек управления много, нужны сценарии, дистанционные команды или интеграция с автоматизацией, архитектура может строиться на импульсном реле либо цифровой системе. В таком решении настенные органы управления не обязательно напрямую переключают два силовых маршрута. Они могут передавать управляющий импульс или команду исполнительному устройству, которое уже меняет состояние света.

Это не декоративная замена одного механизма другим, а иная топология. Для нее заранее определяют место исполнительного устройства, способ управления, необходимые линии и поведение системы при отключении и восстановлении питания. Если планируется приложение, датчики или сценарии, нужно также решить, сохранится ли обычное настенное управление и как оно будет работать вместе с автоматикой.

Слово «умный» не гарантирует совместимость с существующей проводкой. Одни устройства требуют определенного питания в месте установки, другие рассчитаны на конкретные типы входных сигналов или нагрузок. Без паспортов нельзя обещать, что выбранное реле, диммер, подсветка и лампа будут корректно работать в одной системе.

Число точек, тип нагрузки и кабельная топология в задании электрику

Хорошее задание описывает не абстрактное желание «сделать проходной свет», а проверяемый сценарий. Сначала перечисляют помещения и группы освещения. Для каждой группы фиксируют, из скольких мест ею нужно управлять и где именно находятся эти места. Две точки предполагают пару крайних переключателей; три и более требуют отдельного решения с промежуточными аппаратами либо другой архитектурой управления.

Следующий блок — нагрузка. В задании указывают выбранный светильник или предполагаемый тип источников света, их суммарную паспортную мощность и особенности управления. Отдельно отмечают необходимость диммирования, подсветки клавиш, датчиков, импульсного реле или цифровой автоматизации. Если оборудование еще не выбрано, это тоже фиксируют: окончательные характеристики линии нельзя подменять предположениями.

На плане показывают:

• место каждого светильника и состав каждой группы света;
• две крайние и все промежуточные точки управления;
• расположение дверей, кровати, шкафов и других предметов, влияющих на доступ к клавишам;
• предполагаемые места распределительных соединений и исполнительных устройств;
• кабельные маршруты в соответствии с проектом;
• необходимость маркировки линий, проводников и механизмов.

Типы кабелей, параметры защиты и номиналы аппаратов выбирают по расчету линии и паспортам оборудования. Они зависят не только от количества клавиш, но и от нагрузки, способа прокладки и общей схемы электроснабжения объекта. Поэтому универсального перечня компонентов для любой квартиры или дома быть не может.

До начала работ электрику передают план и спецификацию выбранных механизмов. В ответном решении должно быть понятно, какой аппарат является крайним, какой — промежуточным, где расположены соединения и каким образом промаркированы элементы одной группы. Это позволяет проверить соответствие результата исходному сценарию без попыток угадывать назначение проводников по цвету или положению клавиши.

Монтаж, проверка цепей и работа в коробках или щите требуют снятия напряжения, подтверждения его отсутствия и соответствующей квалификации. Статья объясняет контактную логику, но не заменяет проект и безопасное выполнение электромонтажа. Для читателя главный результат подготовки — заранее согласованные точки управления, функции освещения и топология, которую специалист сможет проверить до закрытия стен отделкой.
