Опрессовка труб теплого пола до стяжки: что показывают манометр и выдержка

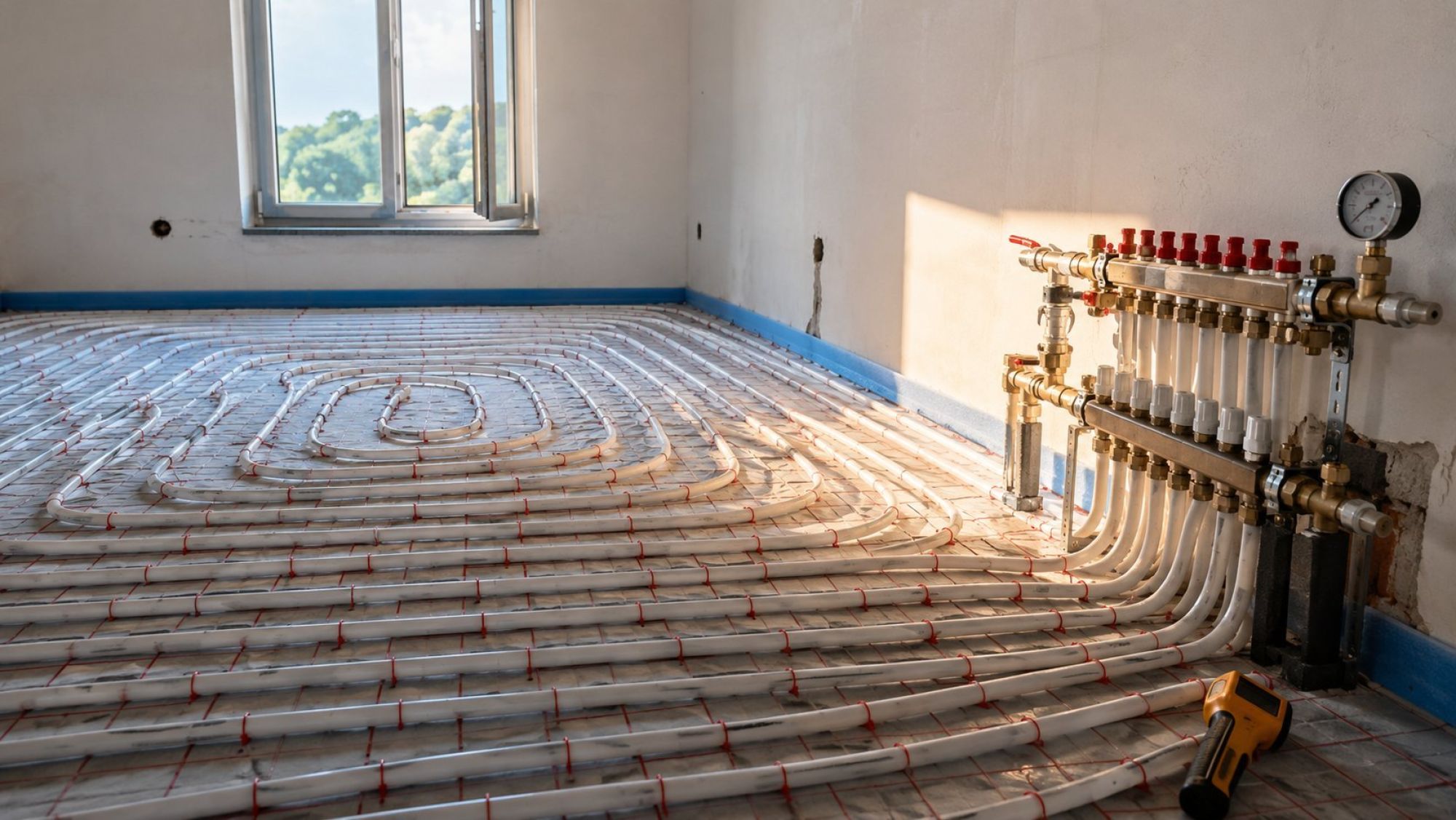

До заливки теплого пола открыта почти вся система: видны петли, изгибы, места проходов и подключения к коллектору. После устройства стяжки большая часть этих участков становится недоступной. Поэтому опрессовка перед скрытием труб нужна не ради одной фотографии манометра. Значение имеет совокупность сведений: какой контур проверяли, через какие узлы он был подключен, при каких условиях наблюдали за системой, что происходило с показаниями в течение выдержки и что показал визуальный осмотр.

Показание относится к системе в той конфигурации, в которой проводилось испытание. Если часть контуров перекрыта или арматура отделяет отдельный участок, границы фактической проверки могут оказаться уже предполагаемых. Проверку начинают с понимания схемы, а завершают фиксацией конфигурации и результатов.

Опрессовка труб как услуга. Специалист может проверить смонтированные контуры до устройства стяжки, зафиксировать состав подключенной системы, контрольные показания в течение выдержки и результаты осмотра доступных труб, фитингов и коллекторного узла. Заказчик получает понятную запись о том, какие участки участвовали в испытании и какое их состояние было установлено до скрытия.

Коллектор и петли пола: какие участки должны входить в испытываемый контур

Теплый пол состоит не из одной общей трубы. От коллектора отходят отдельные петли, каждая из которых обслуживает свою зону и возвращается к коллекторному узлу. Для осмысленной проверки устанавливают, какие подающая и обратная трубы образуют одну петлю, как она обозначена на схеме и сообщается ли с точкой подключения измерительного оборудования.

Граница испытания проходит не по условной линии на плане, а по фактически собранной конфигурации. На нее влияют положение запорной и регулирующей арматуры, наличие заглушек, временных перемычек, расходомеров, клапанов и других деталей коллектора. Закрытый элемент может отсечь петлю, а временное соединение — включить участок, которого не будет в рабочей системе. Поэтому в записи полезно указать не только объект, но и состав испытанного узла.

Для петель желательно использовать обозначения, которые можно сопоставить на коллекторе, схеме, фотографиях и в записи о проверке. Формулировки вроде «дальний контур» или «труба из спальни» могут стать непонятными после отделки. Практичнее применять устойчивый код с расшифровкой помещения или зоны.

• На коллекторе код помогает связать подающий и обратный выводы одной петли.
• На схеме тем же кодом отмечают маршрут и обслуживаемую зону.
• В записи полезно перечислить участвовавшие контуры и положение арматуры.
• На фотографиях маркировку связывают с реальными трубами, а не только с названием помещения.

Так фиксируется участие конкретных петель, а не только наличие давления в коллекторе. Если отдельный элемент должен испытываться в особом режиме, условия определяют по проекту и монтажным инструкциям примененной трубной системы.

Труба, фитинг и коллекторный узел: где дефект еще доступен визуальному осмотру

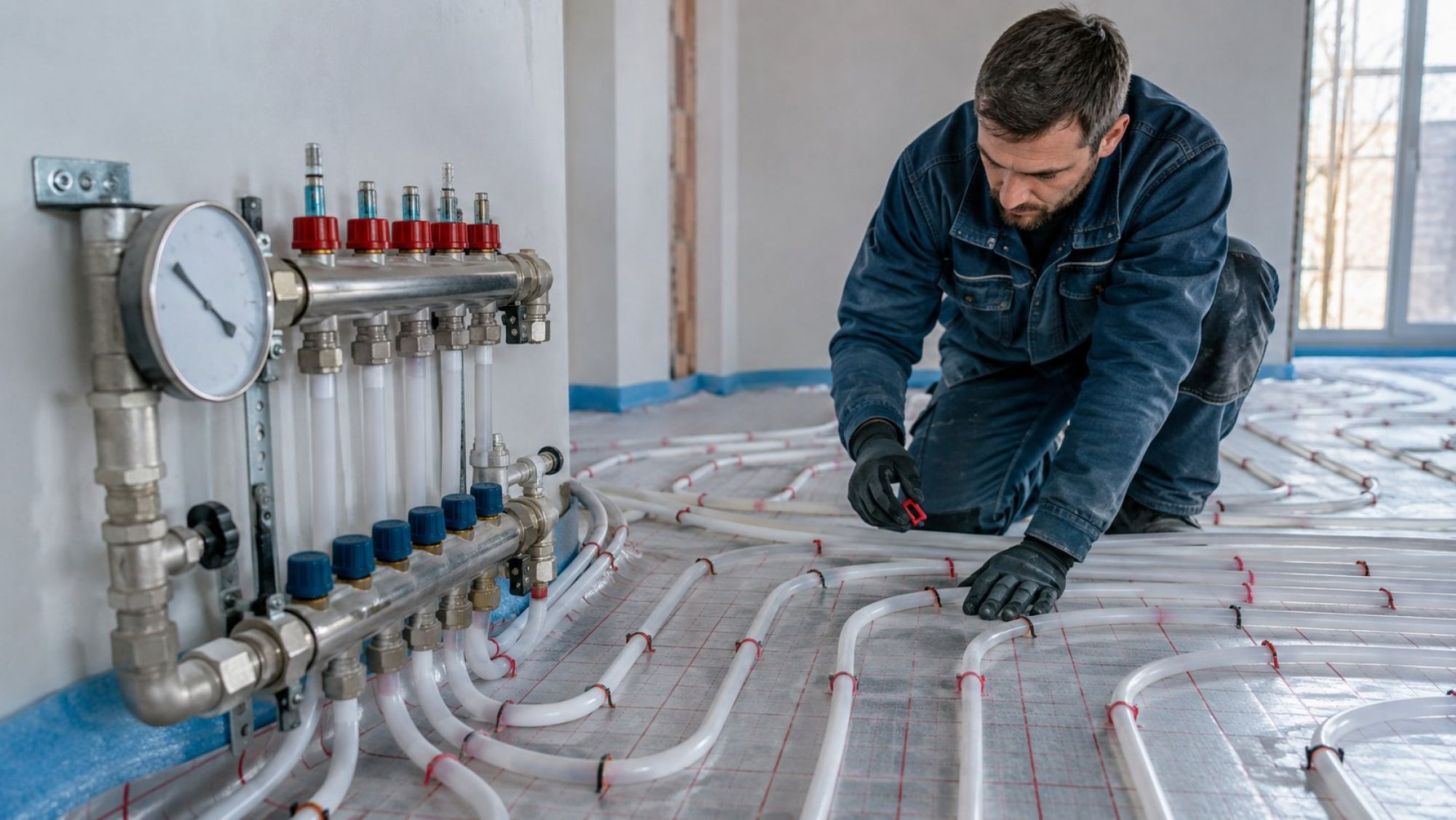

До стяжки систему удобно разделить на непрерывную часть петли и соединительные зоны. Уложенная труба просматривается по трассе, однако после заливки оценить ее поверхность и положение уже не получится. Подключения у коллектора обычно остаются доступными, но требуют отдельного внимания: здесь сосредоточены фитинги, уплотнения, переходы и элементы регулирования.

Осмотр дополняет показания прибора. На открытой трассе проверяют, нет ли видимых повреждений, заломов, сплющивания, чрезмерного натяжения и смещения креплений. Внимание уделяют изгибам, местам выхода трубы из пола, проходам через конструкции и участкам рядом с крепежом. Радиусы изгиба, защитные решения и расположение соединений оценивают по документации примененной системы и проектным узлам.

На доступных фитингах и коллекторе ищут следы влаги и изменения, появившиеся во время наблюдения. Соединения полезно осмотреть до начала испытания и повторно в течение выдержки. Это позволяет связать замеченный признак с конкретным узлом.

До заливки также выясняют, есть ли соединения внутри будущей стяжки. Допустимость такого решения зависит от проекта и требований производителя. Если скрываемый фитинг предусмотрен конструкцией, его положение, тип и состояние фиксируют до закрытия. Незапланированный ремонт трубы оценивают не только по результату выдержки, но и по его соответствию проектному решению.

После устройства стяжки исчезает доступ к поверхности трубы, креплениям, изгибам и скрытым узлам. Поэтому осмотр открытой системы завершают записью о проверенных зонах и обнаруженных особенностях.

Первичное показание, выдержка и повторная фиксация: как читать журнал испытания

Манометр показывает давление в точке подключения в конкретный момент. Чтобы оценить поведение системы, показания рассматривают как хронологию: исходная отметка, наблюдение во время выдержки и повторная фиксация. Начальное значение без времени трудно сопоставить с последующим, а конечное без исходного не отражает динамику.

Комплект записи может включать дату, время контрольных отметок, показания манометра, температуру помещения и, если она измерялась, температуру заполняющей среды. Полезно указать обозначения испытанных петель, состояние арматуры, место подключения прибора и результаты осмотра доступных труб, фитингов, коллектора и временных подключений.

Выдержка превращает мгновенное считывание в наблюдение за системой, но ее продолжительность и критерий результата не выбирают произвольно. Испытательный режим сопоставляют с проектом, применимой методикой и документацией конкретной трубной системы. Параметры, предназначенные для другой трубы или другого узла, нельзя автоматически переносить на объект.

1. Испытание связывают со схемой и перечнем подключенных петель.
2. Фиксируют исходные условия и первичное показание.
3. Во время выдержки отмечают показания и результаты осмотра.
4. Повторное значение сопоставляют с исходными условиями и применимым критерием.
5. После изменения конфигурации или устранения дефекта результаты новой проверки записывают отдельно.

Фотография манометра полезна как приложение, если на ней читается шкала и понятно, к какой контрольной отметке относится кадр. Для интерпретации фотографии нужны сведения о времени, подключенной системе и условиях наблюдения. Итоговая оценка учитывает и показания, и осмотр, и фактические границы испытания.

Температура трубы и помещения: почему манометр может измениться без видимой течи

Давление в замкнутом контуре связано не только с герметичностью. На показания влияет изменение температуры заполняющей среды, трубы и окружающего воздуха. Если систему заполнили средой одной температуры, а затем оставили в более теплом или холодном помещении, в ходе стабилизации показание может измениться. Полимерная труба также реагирует на нагрузку и температуру, поэтому отметки сравнивают с учетом условий наблюдения.

Это не означает, что любое снижение можно объяснить температурой. Сначала сопоставляют время, показания и измеренную температуру, проверяют неизменность конфигурации и осматривают доступные соединения. Допустимое изменение определяют по применимой методике и документации производителя конкретной трубы.

Температурные отметки помогают понять, сравниваются ли сопоставимые состояния. Если первая запись сделана сразу после заполнения, а вторая — после выравнивания температуры, это отражают в хронологии. Полезно также отметить прогрев, охлаждение или интенсивное проветривание помещения между контрольными точками.

• Для контрольных отметок указывают фактическое время.
• Температуру в начале и конце наблюдения желательно измерять одинаковым способом.
• Полезно отмечать события, способные изменить условия вокруг системы.
• Результат оценивают по установленному критерию, а не только по заметному движению стрелки.

Так отделяют наблюдаемый факт от его интерпретации. Изменение показания рассматривают вместе с условиями, а вывод о состоянии системы делают после сопоставления всех зафиксированных данных.

Фото трасс и привязки к стенам: какие данные сохраняют до заливки

Открытая раскладка труб существует недолго, поэтому ее полезно зафиксировать для дальнейших работ. Общий кадр комнаты показывает форму петель, но редко дает точное положение трубы. Для восстановления трассы после отделки нужны постоянные ориентиры: стены, проемы, колонны, короба и другие элементы, положение которых не изменится после устройства стяжки.

Комплект фотографий может включать общий план и детальные кадры. Общий вид показывает взаимное расположение петель и направление съемки. Детальные снимки сохраняют зоны поворотов, сближения труб, проходы через конструкции, выходы к коллектору и отклонения от проектной схемы. Для измеримой привязки в кадр включают шкалу или нанесенные размеры с понятной точкой отсчета.

Привязки делают к нескольким постоянным ориентирам там, где это необходимо для определения положения участка. Надпись «примерно посередине комнаты» не позволяет надежно восстановить трассу. Слишком близкий кадр без угла, проема или другого ориентира также трудно связать с конкретным местом.

Маркировку на коллекторе желательно согласовать с обозначениями на исполнительной схеме. Если фактическая укладка отличается от проекта, на схеме отражают реальный маршрут: зоны петель, выходы к коллектору, проходы через конструкции и известные скрываемые узлы.

Фотографии и схема пригодятся при последующем креплении перегородок, порогов, мебели и оборудования, а также при ремонте. При этом документация не дает безусловного разрешения на сверление: учитывают точность измерений, возможное смещение труб во время заливки и фактическую глубину конструкции.

Стяжка над контуром: какое состояние системы задает проект и производитель

Состояние контуров во время заливки зависит от типа трубы, конструкции пола, коллекторного узла, технологии стяжки и проектного решения. Требуемый режим определяют по инструкции производителя трубной системы, технической документации смеси и проекту устройства пола.

Важно различать две задачи. Первая — контролировать состояние контура во время перемещения по трубам, установки маяков, подачи и распределения смеси. Вторая — выполнить первый тепловой запуск готового пола. Контроль во время строительных работ не означает, что стяжку можно нагревать до завершения предусмотренного периода твердения.

Перед заливкой полезно зафиксировать, в каком состоянии оставлены петли, какие элементы коллектора подключены и что показывает прибор. Если проект и инструкции предусматривают определенный режим, его воспроизводят и отражают в записи. Использовать параметры только потому, что они применялись на другом объекте, не следует.

Во время устройства стяжки наблюдают за доступными участками и показаниями прибора. Необычное изменение рассматривают вместе с температурой, временем события и характером выполнявшихся работ. Запись до заливки дает исходную точку, с которой можно сопоставить состояние системы после риска механического воздействия.

После набора прочности стяжки: повторный контроль перед первым нагревом

Завершение заливки не означает готовность пола к немедленному нагреву. Смесь должна пройти предусмотренный производителем период твердения, а условия первого теплового запуска определяются ее технической документацией и регламентом трубной системы. Универсальный срок и единый температурный график для разных составов назначать нельзя.

До первого нагрева состояние системы повторно проверяют и сопоставляют с данными, полученными перед стяжкой. Проверка герметичности и тепловой запуск остаются разными этапами. Первая показывает состояние контура после строительных работ, второй относится к работе готовой конструкции в разрешенном температурном режиме.

Для сравнения используют схему петель, сведения о границе испытания, контрольные показания, время, температуру и результаты осмотра. Если маркировка контуров сохранилась, можно установить, что проверяются те же петли и сопоставимая конфигурация. При изменении условий две цифры на манометре нельзя рассматривать в отрыве от произошедших между ними событий.

После стяжки визуально доступны главным образом коллекторный узел, выводы и открытые соединения. Фотографии и исполнительная схема сохраняют сведения о маршрутах труб и особенностях участков, которые уже скрыты.

Результат работ связывает состояния системы до заливки и после твердения смеси: конфигурацию контуров, хронологию показаний, условия выдержки и итоги осмотра. Такой комплект дает заказчику практическое основание оценивать проведенную проверку и использовать сохраненные сведения при дальнейших работах с полом.
