Ошибки P-4 и F-16 в Gorenje B 9000E: плата и вентиляторы

Ошибки P-4 и F-16 в духовом шкафу Gorenje B 9000E: как связаны плата реле и вентиляторы

В описанном случае духовка не выглядит полностью обесточенной или неуправляемой: режимы выбираются, ТЭНы нагреваются, вентилятор охлаждения работает. Однако вентилятор конвекции не запускается, а после замены поврежденной платы реле при включении появились обозначения P-4 и F-16. Это сочетание признаков важно рассматривать не как готовый диагноз, а как состояние нескольких связанных цепей.

Главный ориентир здесь прост: исправный двигатель вентилятора еще не означает, что исправен весь канал его включения. Команду формирует система управления, силовая плата должна ее исполнить, питание проходит через соединения и проводку, а запуск может зависеть от выбранного режима и других условий. Одновременно необходимо проверить, соответствует ли установленный модуль конкретной версии прибора. Ремонт духовых шкафов с таким набором симптомов требует идентификации модели и проверки цепочки управления, а не замены деталей по одному внешнему признаку.

Последовательность событий: отказ двух вентиляторов, повреждение платы и появление P-4 с F-16

Хронология позволяет разделить первоначальный отказ и изменения, возникшие после вмешательства. Сначала при работавшей духовке в режиме конвекции остановились оба вентилятора: вентилятор внутри камеры и вентилятор обдува корпуса. Затем при разборе была обнаружена поврежденная плата модуля реле. После ее замены вентилятор обдува начал работать, а вентилятор конвекции — нет. Одновременно на индикации появились P-4 и F-16.

Таким образом, наблюдения до и после замены различаются:

• До замены: не работали оба вентилятора, на плате имелось видимое повреждение.
• После замены: обдув корпуса восстановился, конвекция осталась неподвижной, появились два обозначения на дисплее.
• После замены сохранилось: ТЭНы нагреваются, режимы выбираются, духовка продолжает работу.
• При отдельной проверке: оба двигателя способны вращаться при поданном на них питании.

Эта последовательность не доказывает, что первоначальное повреждение платы, остановка обоих вентиляторов и последующая индикация имеют одну причину. Например, восстановление обдува показывает, что новая конфигурация системы хотя бы частично отличается от состояния до замены. Неподвижная конвекция при этом оставляет открытым ее собственный канал управления.

Не следует также считать видимое повреждение платы исчерпывающим объяснением. В общих материалах по ремонту электрических духовок среди проверяемых участков упоминаются модуль управления, нагреватели и контактные соединения. Для B 9000E этого недостаточно: нужна схема именно установленной модификации и сопоставление каждого наблюдения с ее цепями.

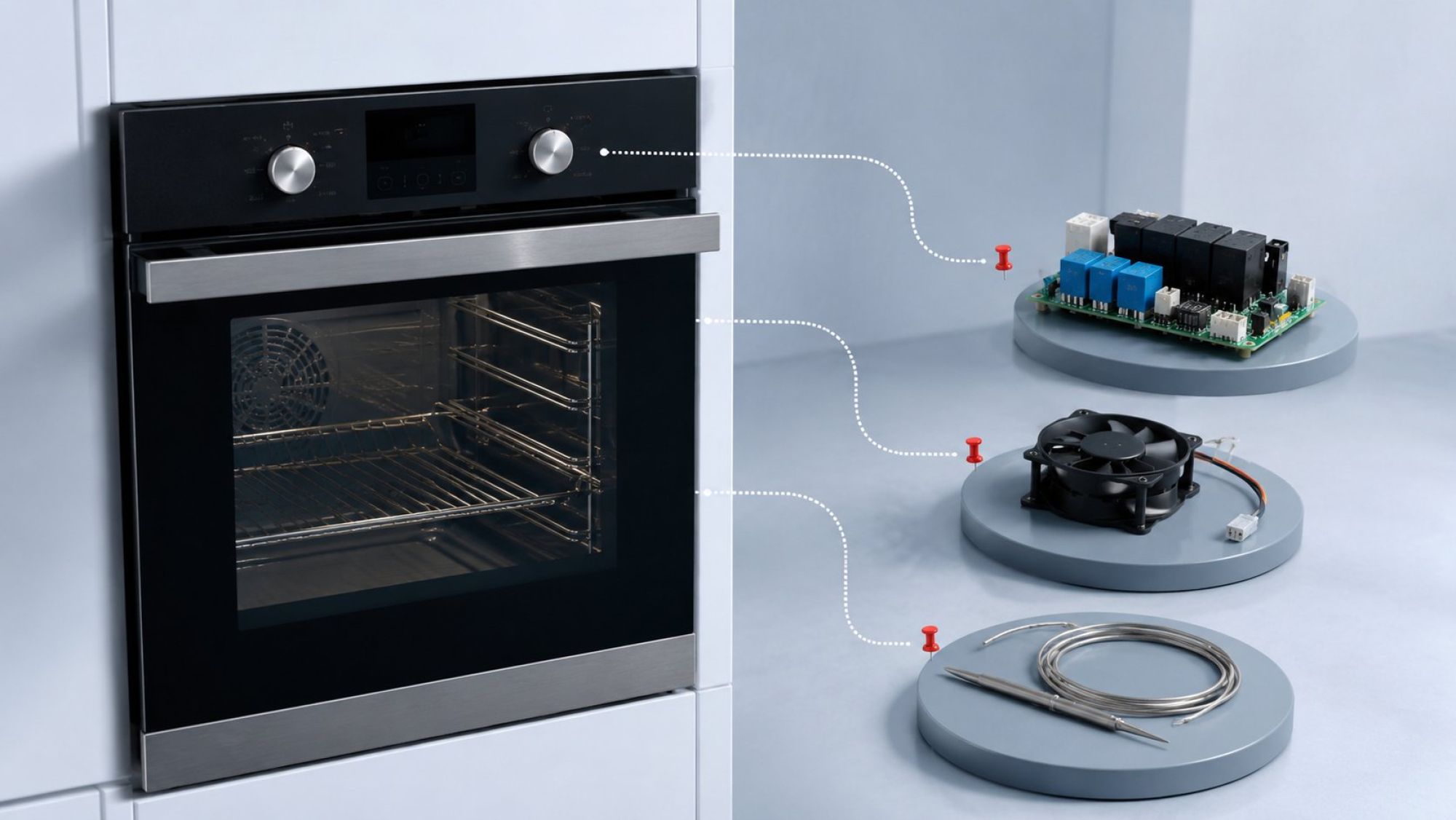

Коды P-4 и F-16: к каким подсистемам их относит документация Gorenje

В представленных сведениях нет официального руководства или сервисного бюллетеня, где P-4 и F-16 были бы расшифрованы для соответствующей платформы Gorenje B 9000E. Более того, в исходном описании указано, что в представительстве Gorenje не смогли подтвердить P-4 как известную ошибку этого шкафа. Поэтому приписывать обозначениям конкретный дефект вентилятора, датчика или платы нельзя.

До получения сервисной документации остаются разные варианты статуса индикации. P-4 может оказаться не кодом неисправности, а обозначением параметра, тестового шага или состояния конфигурации. F-16 может быть самостоятельной ошибкой, следствием другого состояния либо сообщением, относящимся к иной версии электроники. Это не расшифровки кодов, а причины сначала установить их тип.

Для проверки имеют значение точное написание и последовательность появления:

1. Отображаются ли символы сразу после подключения к розетке или только после выбора режима.
2. Появляются ли P-4 и F-16 одновременно либо сменяют друг друга.
3. Есть ли перед ними или после них дополнительные символы.
4. Возникают ли они при обычном включении или после действий, способных открыть тестовый либо настроечный режим.
5. Сохраняется ли индикация после отключения питания и обычного повторного запуска.

Ответы позволяют корректно сформулировать запрос в авторизованный сервис, но сами по себе не дают расшифровку. Значения кодов нельзя переносить с другой духовки Gorenje только из-за совпадения символов: одинаковая индикация на разных платформах не подтверждает одинаковую причину.

Вентилятор конвекции и вентилятор охлаждения: разные задачи и цепи включения

Вентилятор конвекции перемещает воздух внутри рабочей камеры. Его работа связана с режимом, в котором предусмотрена циркуляция нагретого воздуха. Вентилятор охлаждения выполняет другую задачу: создает обдув корпуса и зоны размещения компонентов. Поэтому включение одного двигателя не является командой на обязательное включение второго.

Различаются не только задачи, но и диагностический смысл их работы. Если после замены модуля охлаждение корпуса запускается, это подтверждает работоспособность именно задействованной в этот момент ветви: команда была сформирована, соответствующий выход сработал, а питание дошло до двигателя. Переносить этот вывод на конвекцию нельзя. У нее могут быть другой выход платы, другой разъем, отдельный участок проводки и собственное условие включения.

Без электрической схемы конкретной модификации нельзя утверждать, к каким контактам платы подключен каждый двигатель и какой элемент коммутирует его питание. Однако наблюдаемая разница уже показывает, почему формулировка «один вентилятор работает, значит плата исправна» некорректна. Плата может исполнять часть команд, но это не подтверждает состояние каждого ее выхода.

И обратное тоже неверно: неподвижная конвекция не доказывает неисправность новой платы. Возможны несколько неразличимых по внешнему признаку состояний: команда не формируется, команда не принимается модулем, соответствующий выход не включается, цепь после выхода разомкнута либо условия выбранного режима не предусматривают запуск в наблюдаемый момент. Разделить эти варианты можно только по алгоритму работы и схеме B 9000E нужной версии.

Почему запуск двигателя напрямую не подтверждает исправность штатного контура

Отдельный запуск вентилятора отвечает на один узкий вопрос: способен ли двигатель вращаться при непосредственном питании. Такой результат полезен, поскольку двигатель не выглядит полностью неработоспособным. Но штатное включение происходит в составе более длинной цепочки.

В ней остаются:

• команда, формируемая управляющей частью;
• исполнительный выход или реле силового модуля;
• контакты и дорожки соответствующего канала;
• разъемы и участок проводки до двигателя;
• условия, при которых программа разрешает включение;
• сигналы, которые система может учитывать перед запуском.

Неисправность или несоответствие любого из этих звеньев совместимы с ситуацией, когда снятый двигатель вращается, а в духовке остается неподвижным. Поэтому отдельный тест нельзя использовать как доказательство исправности реле, проводки, разъемов или управляющего сигнала.

Общие руководства по диагностике духовок обычно предлагают проверять нагревательные элементы, датчики, контакты и модуль как разные части прибора. В рассматриваемом случае нагрев ТЭНов говорит лишь о том, что часть силовых каналов действует. Это не подтверждает выход вентилятора конвекции: разные потребители не обязаны получать питание через один и тот же исполнительный элемент.

Повторять прямое подключение или проводить измерения на работающем открытом приборе пользователю не следует. Цепи сетевого напряжения, открытый корпус и силовой модуль проверяет квалифицированный специалист при снятом питании, используя схему и предусмотренные сервисные процедуры.

Новая плата реле: совместимость по номеру детали, ревизии и конфигурации

Физически подходящий модуль не обязательно является подтвержденно совместимым. Совпадение размеров, креплений и разъемов показывает только возможность установки. Для корректной замены нужно сопоставить полный номер старой и новой детали, аппаратную ревизию, применяемость по полному коду модели и серийному номеру духовки.

Проверка должна ответить на три отдельных вопроса:

1. Каталожная совместимость. Предназначена ли новая плата для точной модификации B 9000E, указанной на шильдике.
2. Совместимость ревизий. Допускает ли производитель замену прежней версии платы установленной ревизией без дополнительных изменений.
3. Конфигурация. Требует ли именно эта платформа программирования, выбора варианта прибора или сопряжения с управляющим модулем.

В имеющихся сведениях нет сервисной процедуры, подтверждающей необходимость программирования этого модуля. Поэтому обещать, что перепрограммирование устранит P-4, F-16 и запустит конвекцию, нельзя. Сначала необходимо установить, предусмотрена ли такая операция производителем. Если плата поставляется уже настроенной для конкретного исполнения, попытка произвольной переконфигурации не является обоснованным следующим шагом.

Идентичная маркировка на одном стикере также может быть недостаточной, если на платах различаются дополнительные индексы или обозначения ревизии. Сравнивать следует все читаемые номера на обеих деталях, не сокращая их до основной группы цифр. Затем эти данные сверяют с каталогом запчастей по серийному номеру прибора.

Появление индикации именно после замены делает проверку совместимости приоритетной, но не доказывает дефект новой детали. Одновременно могли остаться поврежденные соединения, неверно установленный разъем или прежняя неисправность канала конвекции. Хронологическая связь задает направление проверки, а не готовый вывод.

Матрица состояний: ТЭНы греют, режимы выбираются, конвекция стоит, обдув работает

Совокупность признаков дает больше информации, чем каждый симптом отдельно. Ее удобно читать как матрицу частично работающих и неподтвержденных участков.

• ТЭНы нагреваются. Питание присутствует, а часть команд и силовых выходов выполняется. Это не проверка канала конвекции.
• Режимы выбираются. Интерфейс принимает действия пользователя. Это не доказывает, что каждая команда корректно передается и исполняется силовым модулем.
• Вентилятор охлаждения работает. Его действующая цепь способна запустить двигатель при сложившихся условиях. Состояние отдельного выхода конвекции остается неизвестным.
• Вентилятор конвекции не работает. Открыты ветви команды, исполнительного выхода, соединений, конфигурации и условия запуска.
• P-4 и F-16 отображаются. Система сообщает два обозначения, статус и смысл которых для этой платформы пока не подтверждены официальной расшифровкой.
• Духовка не отключается. Полной блокировки работы не наблюдается, но это не означает отсутствия ошибки в отдельной подсистеме.

Такая картина плохо согласуется с выводом о полном отказе питания или всего модуля: несколько управляемых функций сохраняются. Но она также не позволяет назвать виновником один разъем, одно реле или программирование. Диагностические ветви следует закрывать последовательно: сначала идентифицировать прибор и плату, затем подтвердить значение индикации и штатный алгоритм, после этого сопоставить команду конвекции с соответствующей цепью по схеме.

Особенно важно проверить режим, в котором наблюдается неподвижный вентилятор. Само название «Конвекция» в пользовательском описании следует сверить с обозначением программы в руководстве конкретной версии. Без официального алгоритма нельзя устанавливать момент запуска или считать отсутствие вращения в любую секунду однозначным отказом.

Данные для идентификации версии B 9000E: шильдик, артикул модуля и ревизия платы

Обозначения B 9000E недостаточно, чтобы безошибочно подобрать схему, каталог деталей и таблицу сообщений. Для проверки нужна полная идентификация экземпляра. Основные данные берут со шильдика прибора и маркировки уже снятых при ремонте деталей.

Нужно зафиксировать:

• полный model code в том виде, в каком он напечатан производителем;
• серийный номер духовки;
• все артикулы, индексы и обозначения ревизии старой платы;
• все соответствующие обозначения новой платы;
• точную запись P-4 и F-16, включая дефис, регистр символов и порядок появления;
• режим и момент, в который появляется каждый код;
• маркировку разъемов и фактическое положение подключений.

Фотографии шильдика, обеих плат и доступной маркировки разъемов помогают избежать ошибок при переписывании. Пользователю не нужно ради снимков снимать защитные элементы или открывать находящийся под напряжением прибор. Если требуемая маркировка доступна только после разборки, ее фиксирует специалист при отключенной духовке.

С этим набором данных можно поставить сервису конкретные вопросы: относится ли сервисная расшифровка P-4 и F-16 к указанному серийному диапазону; является ли новый артикул допустимой заменой старого; требуется ли этой ревизии конфигурация; какой выход управляет вентилятором конвекции и какие условия предусмотрены для его запуска. До получения таких ответов наиболее обоснованный вывод остается ограниченным: двигатели способны вращаться отдельно, часть духовки работает, но штатный канал конвекции и совместимость установленного модуля еще не подтверждены.
