Перемотка асинхронного двигателя: обороты, ток и нагрев

Перемотка асинхронного двигателя: какие параметры определяют обороты, ток и нагрев

Перемотка статора — это восстановление электромагнитной системы двигателя, а не простая замена сгоревшего провода новым. Диаметр проводника действительно важен, но сам по себе он ничего не гарантирует. На работу машины одновременно влияют число витков, схема соединения фаз, расположение катушек в пазах, количество параллельных ветвей, изоляция и состояние механической части.

Поэтому услуга Перемотка двигателей требует работы не с одним размером, а с набором взаимосвязанных характеристик. Одни из них определяют магнитное поле и вращающий момент, другие — токовую нагрузку и нагрев, третьи — способность обмотки выдерживать температуру, вибрацию и электрическое напряжение. Для заказчика результат такой работы включает фиксацию исходных параметров, восстановление схемы обмотки и выдачу результатов контрольных измерений.

Шильдик и исходная обмотка: какие параметры задают точку восстановления

Шильдик связывает конкретный двигатель с условиями, для которых он был спроектирован. На нем проверяют номинальную мощность, напряжение, частоту питания, ток, скорость вращения и режим работы. Эти значения нельзя рассматривать по отдельности. Например, указанное напряжение имеет смысл только вместе со схемой соединения фаз, а паспортная скорость — вместе с частотой сети и числом полюсов.

Паспортные сведения описывают ожидаемый результат, но не раскрывают полностью внутреннее устройство обмотки. До ее удаления необходимо зафиксировать число пазов статора, количество полюсов, шаг и распределение катушек, число витков, сечение проводников, направление намотки, расположение выводов и параллельные ветви. Также важны соединения катушечных групп и фактическая схема в клеммной коробке. Совокупность этих данных показывает, как обмотка формировала вращающееся магнитное поле.

Количество параллельных ветвей особенно легко недооценить. По двум внешне похожим проводникам нельзя автоматически заключить, что электрическая схема одинакова: ток может распределяться между несколькими параллельными путями. Если восстановить только суммарное сечение меди, но изменить число ветвей или их соединение, распределение токов и сопротивления окажется другим.

Поврежденная обмотка не всегда сохраняет достоверную информацию. Проводники могут оплавиться, межкатушечные соединения — разрушиться, а следы прежнего ремонта — исказить первоначальную схему. В такой ситуации сомнительные значения нельзя выдавать за заводские. Точку восстановления определяют по документации идентифицированного двигателя, сохранившимся признакам и проверочному расчету. Если модель или исполнение не установлены надежно, универсальная таблица намоточных данных не заменяет инженерной проверки.

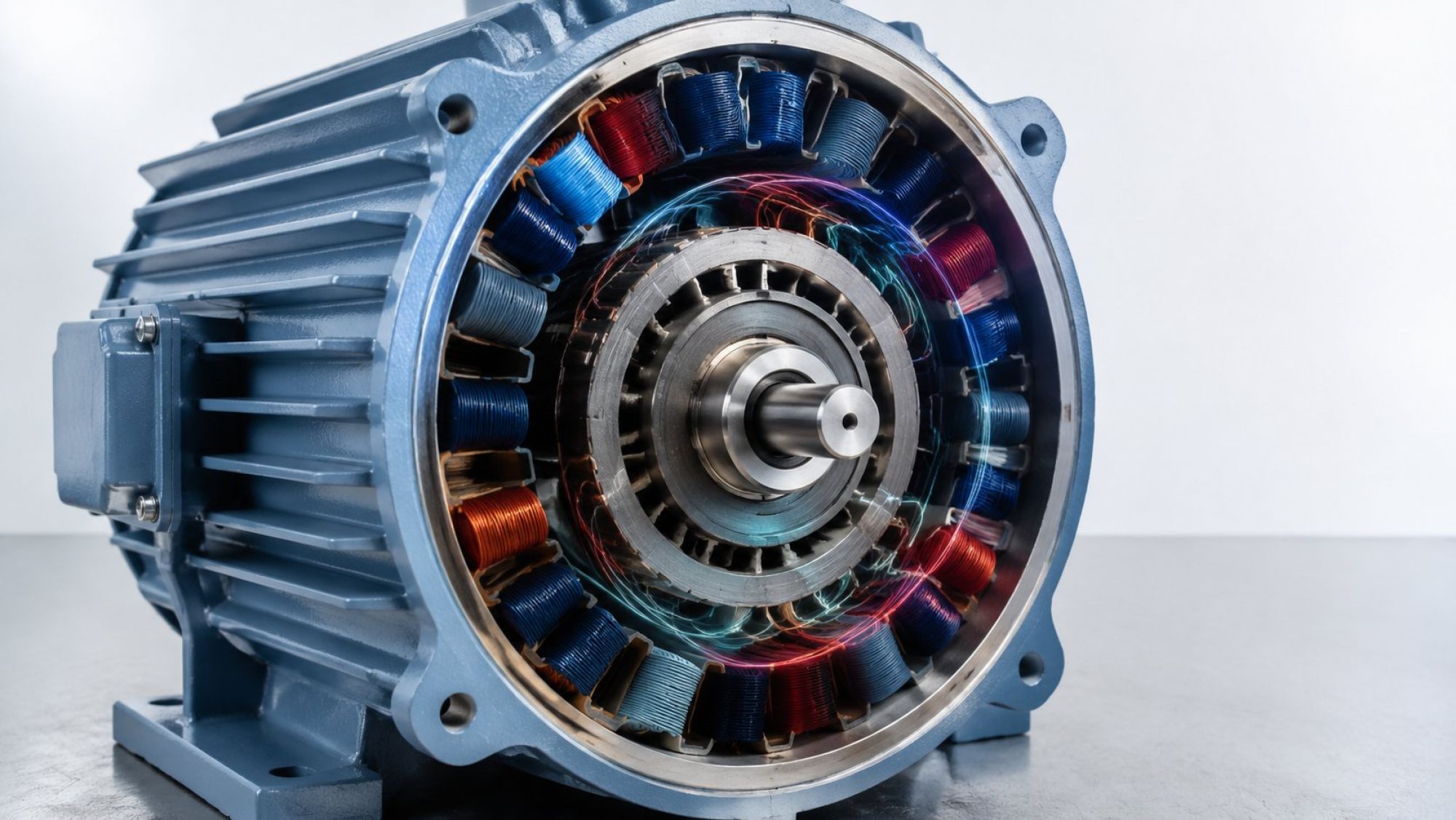

Пазы статора и число полюсов: связь магнитного поля со скоростью вращения

Катушки, размещенные в пазах статора, образуют пространственно распределенную систему. При питании фаз переменным током она создает вращающееся магнитное поле. В качестве справочного объяснения его синхронную скорость выражают формулой nс = 120f/P, где f — частота, а P — полное число полюсов. Эквивалентная запись через число пар полюсов имеет вид nс = 60f/p.

Из формулы следует важное ограничение: сечение провода само по себе не задает обороты поля. При неизменной частоте синхронная скорость определяется полюсностью обмотки. Если изменить распределение катушечных групп так, что фактически изменится число полюсов, двигатель перейдет к другой электромагнитной схеме. Это уже не эквивалентная перемотка, даже если новая обмотка физически помещается в те же пазы.

Ротор асинхронного двигателя в двигательном режиме вращается медленнее поля. Разность скоростей нужна для наведения токов в роторе и создания момента. Для пояснения этой зависимости используют понятие скольжения: s = (nс − n)/nс, где n — скорость ротора. Поэтому паспортные обороты под нагрузкой не равны синхронной скорости и могут меняться вместе с нагрузкой. Простое сравнение измеренной скорости с ближайшим синхронным значением без учета режима работы не показывает качество перемотки.

Число пазов связано с тем, как фазные зоны и катушечные стороны распределены по окружности статора. Если отдельные группы уложены или соединены неверно, магнитодвижущая сила становится несимметричной. Возможны ослабление полезного поля, дополнительные пульсации момента, шум, вибрация и неодинаковые фазные токи. Таким образом, скорость поля задается частотой и полюсностью, но способность ротора устойчиво следовать за этим полем зависит от правильного пространственного рисунка всей обмотки.

Число витков, сечение провода и соединение фаз: влияние на ток и магнитный поток

Число витков связано с напряжением, частотой и магнитным потоком в сердечнике. Если при прежнем напряжении и частоте существенно уменьшить количество витков, электрическое напряжение, приходящееся на один виток, возрастет. Магнитный поток может выйти за расчетный режим, а намагничивающий ток и нагрев — увеличиться. Простое увеличение числа витков тоже нельзя считать безусловным улучшением: меняются сопротивление обмотки, размещение меди в пазу и рабочие характеристики.

Сечение проводника влияет на его электрическое сопротивление и допустимую токовую нагрузку. Более тонкий провод при той же длине имеет большее сопротивление и выделяет больше тепла при одинаковом токе. Однако заменить его максимально толстым проводом нельзя без проверки: в пазу должны разместиться заданное число витков, изоляция и технологические зазоры. Чрезмерное заполнение затрудняет укладку, повышает риск повреждения изоляции на кромках и не оставляет места для правильной фиксации катушек.

При нескольких параллельных проводниках важен не только диаметр каждой жилы, но и их число. Необходимо учитывать суммарное проводящее сечение, длину ветвей и способ соединения. Электрически неравноценные параллельные пути способны делить ток неравномерно. В результате одна часть обмотки нагревается сильнее, хотя средний фазный ток может не выглядеть явно завышенным.

Соединение звездой или треугольником определяет соотношение между линейным напряжением сети и напряжением на каждой фазной обмотке. При соединении звездой фазная обмотка получает не то же напряжение, что при соединении треугольником в той же сети. Поэтому схему выбирают по паспортным данным и конструкции конкретного двигателя. Произвольная смена соединения изменяет электрический режим: обмотка может получить неподходящее фазное напряжение, а двигатель — неверные ток, поток и момент.

Эти параметры образуют единую систему. Число витков нельзя выбирать отдельно от напряжения и частоты; сечение — отдельно от тока, числа параллельных ветвей и вместимости паза; схему фаз — отдельно от шильдика. Именно поэтому совпадение наружного диаметра нового и старого провода является только одним наблюдением, а не доказательством восстановления характеристик.

Пазовая изоляция и класс нагревостойкости: где формируется запас по температуре

Электрическую прочность статора обеспечивает не одна эмаль на проводе, а вся изоляционная система. Пазовая изоляция отделяет обмотку от заземленного сердечника. Межфазные прокладки разделяют части обмотки, между которыми возможно значительное электрическое напряжение. Бандажи, клинья и другие фиксирующие элементы удерживают катушки при вибрации и электромагнитных усилиях.

Температурная стойкость системы определяется совместимостью ее компонентов и режимом их применения. Недостаточно выбрать провод с подходящей эмалью, если пазовый материал, прокладки, выводные провода или пропиточный состав рассчитаны на иные условия. Заявленный класс относится к согласованной системе материалов, а не автоматически к самому теплостойкому элементу в ней.

Отдельный риск возникает при укладке проводников на кромках паза. Локальное механическое повреждение эмали или пазовой прокладки может остаться незаметным после сборки. При нагреве, вибрации и электрическом воздействии такой участок становится слабым местом между витками либо между обмоткой и сердечником. Поэтому состояние кромок, правильная защита паза и отсутствие чрезмерного уплотнения меди имеют прямое отношение к надежности, хотя почти не видны снаружи.

Температурный запас нельзя оценивать только по температуре корпуса. Нагрев внутри паза и в лобовых частях распределяется неравномерно, а условия охлаждения зависят от конструкции двигателя. Задача перемотки — восстановить предусмотренную систему изоляции и теплоотвода, не подменяя ее набором формально теплостойких, но не проверенных совместно материалов.

Пропитка и полимеризация: фиксация катушек, теплоотвод и защита от среды

После укладки и соединения катушки должны сохранять положение при пусковых усилиях, вибрации и тепловом расширении. Пропиточный состав проникает в доступные промежутки, связывает проводники и уменьшает их взаимное перемещение. Одновременно он ограничивает проникновение влаги и загрязнений и замещает часть воздушных пустот, ухудшающих передачу тепла от проводников к сердечнику и окружающему воздуху.

Качество пропитки не определяется количеством видимого лака на лобовых частях. Наружная пленка еще не означает, что состав проник вглубь катушек и пазов. Важны подготовка обмотки, свойства конкретного материала, способ нанесения и соблюдение установленного для него режима отверждения.

Температуру и продолжительность сушки нельзя назначать универсально: они зависят от технического паспорта пропиточного состава, размеров машины и примененной технологии. При недостаточной полимеризации материал может не набрать требуемые свойства, а фиксация проводников останется слабой. Чрезмерную термообработку оценивают отдельно, поскольку она способна воздействовать не только на пропитку, но и на эмаль, прокладки, выводы и другие элементы системы.

Таким образом, пропитка решает сразу несколько задач, но не исправляет неверное число витков, ошибочное соединение фаз или поврежденную пазовую изоляцию. Она завершает правильно собранную систему, а не маскирует ее электрические и механические дефекты.

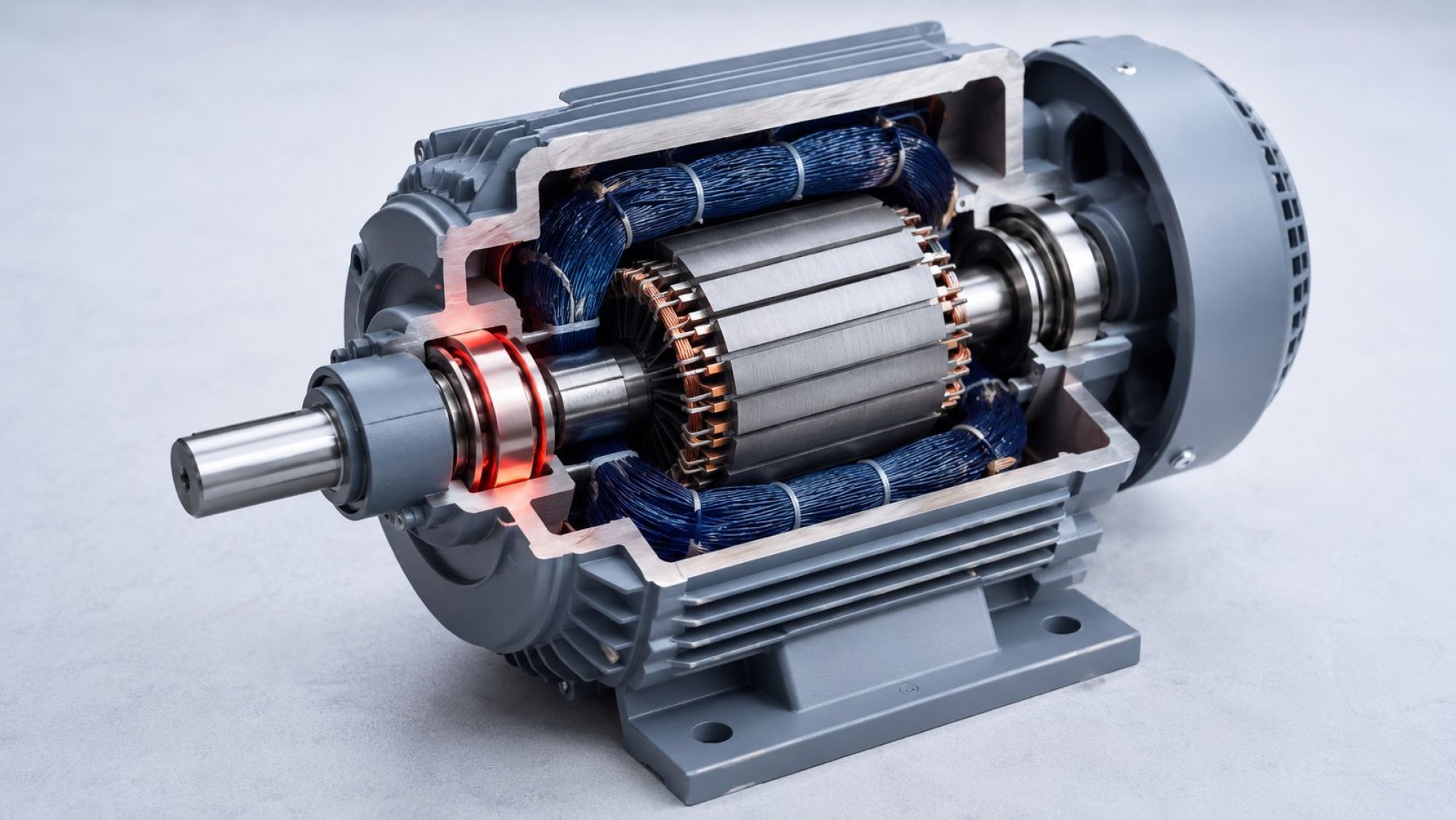

Ротор, подшипники и воздушный зазор: механические факторы электрического поведения

Ток и нагрев после перемотки зависят не только от статора. Между статором и ротором существует воздушный зазор, через который замыкается магнитная связь. Его величина и равномерность определяются конструкцией двигателя, состоянием посадок, подшипников и соосностью деталей. Конкретное допустимое значение берут из документации на соответствующее исполнение, а не из общего правила для всех машин.

Если ротор смещен относительно статора, зазор по окружности становится неодинаковым. Возникает электромагнитная несимметрия, способная сопровождаться шумом, вибрацией и изменением токов. Изношенные или неправильно установленные подшипники также увеличивают механическое сопротивление и могут нарушать положение ротора. Поэтому повышенный ток нельзя автоматически приписывать новой обмотке без оценки механической части.

Значение имеет и приводимый механизм. Насос, вентилятор, редуктор или другой агрегат создает момент сопротивления, который двигатель должен преодолеть. При росте нагрузки увеличивается рабочее скольжение и меняется ток статора. Если вал движется туго, нарушена центровка или механизм работает в отличающемся режиме, электрические измерения отражают общую нагрузку привода, а не только качество намотки.

Разделение причин требует последовательного контроля: геометрия и свободное вращение механической части проверяются отдельно, а электрические параметры — в определенном режиме испытаний. Это позволяет не смешивать несимметрию обмотки, дефект подшипника, неравномерный воздушный зазор и перегрузку рабочего механизма.

Сопротивление фаз, изоляция и холостой ход: чем подтверждают результат

После сборки соответствие восстановленной обмотки проекту проверяют измерениями. Сопротивления фаз сопоставляют между собой при одинаковых условиях. Температура проводника влияет на сопротивление, поэтому результаты, полученные на холодной и прогретой машине, нельзя сравнивать напрямую без температурной поправки. Выраженное различие между фазами может указывать на неодинаковое число витков, соединения, длину проводников или качество контактов, но окончательный вывод делают по совокупности проверок.

Сопротивление изоляции и ее электрическую прочность оценивают разными подходящими методами. Первое характеризует состояние изоляции при измерительном воздействии, второе — способность выдерживать заданное испытательное напряжение. Конкретные режимы выбирают по типу и характеристикам двигателя, применимой технической документации и состоянию машины. Условия проведения таких проверок определяют с учетом используемого оборудования и предусмотренных для участка мер защиты.

Возможный состав стендового контроля конкретного двигателя включает запуск без рабочей нагрузки, наблюдение за фазными токами, устойчивостью вращения, шумом, вибрацией и направлением вращения. Холостой ход не воспроизводит весь рабочий режим, но помогает выявить грубую несимметрию, неправильное соединение групп, механическое задевание и аномальное потребление тока. Нужный объем проверки и условия испытания выбирают с учетом характеристик двигателя и применимой технической документации.

Направление вращения также может фиксироваться как часть результата, особенно если двигатель предназначен для определенного механизма. При этом проверка направления не заменяет подтверждение правильности фазной схемы внутри обмотки: одинаковое вращение можно получить при разных внешних подключениях, тогда как внутренняя несимметрия сохранится.

Результаты контроля могут связывать выполненную работу с идентификацией двигателя, сопротивлениями фаз и изоляции, условиями измерений, токами холостого хода, наблюдаемой вибрацией и направлением вращения. Состав фиксируемых показателей определяют для конкретного двигателя и принятой технологии ремонта. Статус, пригодность и порядок контроля средств измерений устанавливают по применимым требованиям и документации конкретного производства. Такой подход позволяет оценить восстановленную обмотку как часть согласованной электрической и механической системы двигателя.
