Перемотка однофазного двигателя 220 В: рабочая обмотка, пусковая цепь и конденсатор

Однофазный двигатель нельзя рассматривать как отдельную обмотку, которую достаточно восстановить по подходящему числу витков. Его запуск зависит от согласованной работы основной и вспомогательной цепей, фазосдвигающего элемента, коммутационного устройства и приводимого механизма. Поэтому перемотка двигателей этого типа начинается с идентификации исходной схемы, а заканчивается проверкой того, сохранилась ли совместимость всей системы.

Особенно важна эта связь после ремонта. Двигатель может вращаться без нагрузки, но медленно разгоняться в составе компрессора, перегреваться при повторных пусках насоса или запускать вентилятор не в предусмотренном направлении. Такие различия не всегда указывают на один конкретный дефект: одинаковый внешний симптом возникает при разных электрических и механических несоответствиях.

Шильдик 220 В и выводы двигателя: какие данные идентифицируют исходную схему

Надпись «220 В» сообщает только номинальное напряжение и не раскрывает устройство пусковой системы. Для идентификации нужны все сохранившиеся данные маркировки: частота, ток, мощность и режим работы. Они описывают условия, для которых изготовитель рассчитал обмотки и допустимый нагрев двигателя.

Отдельно фиксируют схему на внутренней стороне крышки клеммной коробки, обозначения клемм и сведения из руководства конкретной модели. Если двигатель уже ремонтировали, маркировку корпуса сопоставляют с фактической схемой: прежнее вмешательство могло изменить выводы или установленные компоненты. Приоритет все равно остается за документацией изготовителя и исходными данными конкретного двигателя, а не за типовой картинкой похожего агрегата.

Количество проводов помогает описать конфигурацию, но само по себе не определяет назначение каждого вывода. Два внешне одинаковых двигателя могут отличаться способом соединения обмоток, наличием встроенного выключателя или тепловой защиты. Цвет изоляции также нельзя считать универсальным обозначением начала, конца, рабочей или вспомогательной цепи.

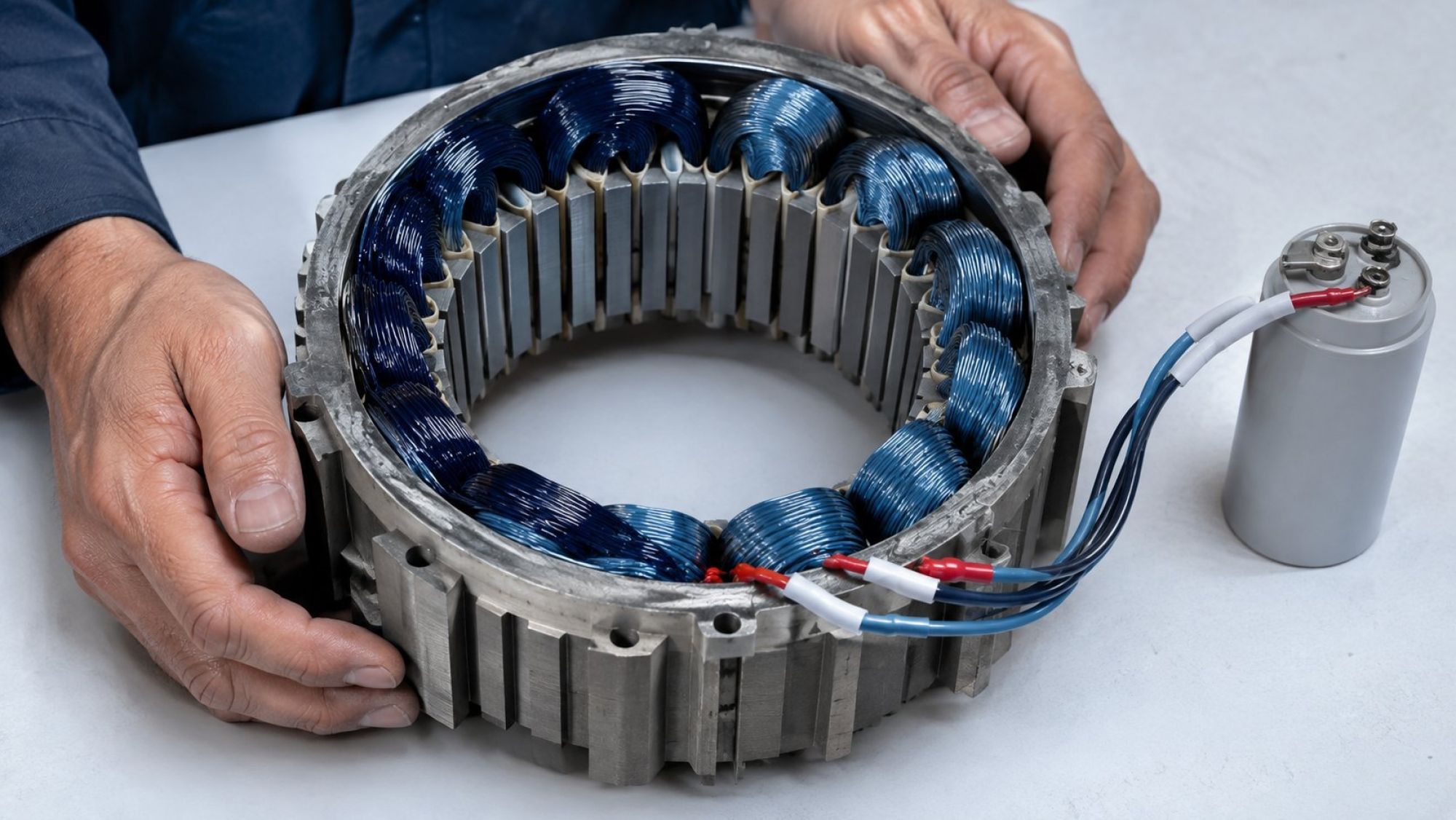

Перед удалением поврежденной обмотки важны сведения о ее фактическом исполнении: расположение катушечных групп, схема соединения, число витков, провод и выводы. Именно совокупность паспортной и конструктивной информации позволяет восстановить исходную электрическую конфигурацию, а не получить лишь геометрически подходящую намотку.

Рабочая и вспомогательная обмотки: две функции в создании вращающегося поля

Основная, или рабочая, обмотка рассчитана на работу двигателя в установившемся режиме. Однако одна пульсирующая магнитная система однофазного статора не создает необходимого начального вращающего воздействия. Для запуска используется вспомогательная цепь, ток в которой сдвинут по фазе относительно тока основной обмотки. Совместное действие двух цепей формирует условия для появления пускового момента.

Слово «вспомогательная» не всегда означает кратковременную работу. В схеме с пусковой обмоткой эта обмотка участвует в разгоне, а затем отключается предусмотренным коммутационным устройством. Ее продолжительная работа в режиме, на который она не рассчитана, нарушает тепловой режим.

В двигателе с постоянно включенным рабочим конденсатором вспомогательная обмотка остается частью действующей схемы и после разгона. Такая конфигурация известна как схема с постоянно включенным конденсатором. Существует и комбинированный вариант: рабочий конденсатор остается в цепи, а дополнительный пусковой конденсатор подключается только на время разгона.

Эти исполнения нельзя сводить к одному шаблону. При перемотке необходимо сохранить не только отдельные параметры катушек, но и рассчитанное соотношение основной и вспомогательной цепей. Изменение одной из них влияет на фазовый сдвиг, токи, пусковой момент и нагрев всей системы.

Пусковой и рабочий конденсаторы: емкость, напряжение и длительность включения

Конденсатор в однофазном двигателе является частью фазосдвигающей цепи, а не универсальной добавкой к двигателю определенной мощности. Его номинальная емкость, допустимое напряжение и режим включения должны соответствовать схеме изготовителя.

Пусковой конденсатор предназначен для кратковременного участия в разгоне в тех схемах, где предусмотрено его последующее отключение. Рабочий конденсатор рассчитан на продолжительное присутствие в цепи. В комбинированной системе эти компоненты выполняют разные задачи: один поддерживает рабочий режим, другой временно изменяет условия пуска.

Поэтому совпадения диаметра, длины корпуса или способа крепления недостаточно для замены. Даже одинаково выглядящие детали могут различаться емкостью, допустимым напряжением и длительностью включения. Нельзя считать взаимозаменяемыми и компоненты, у которых совпал только один параметр. Проверять нужно полную маркировку конденсатора и схему именно этого двигателя.

Несоответствующая емкость меняет электрические условия во вспомогательной цепи. В результате двигатель может потерять требуемый пусковой момент, разгоняться нештатно или работать с нежелательным нагревом. Но один такой симптом еще не доказывает дефект конденсатора: похожее поведение возможно при нарушении обмоток, коммутации, питания или механической части.

Отключение двигателя от сети не означает, что работа с конденсатором и открытыми цепями сразу стала безопасной. На конденсаторе может сохраняться остаточный заряд. Поэтому его проверка, разряд и переподключение требуют предусмотренной технологии, подходящих средств защиты и квалификации; выполнять эти операции по случайной инструкции нельзя.

Центробежный выключатель, реле и кнопка: три способа управлять пусковой цепью

В схеме с кратковременно работающей пусковой цепью должен существовать способ ее своевременного включения и отключения. Конкретный механизм коммутации влияет и на работу двигателя, и на логику диагностики после перемотки.

Центробежный выключатель

Механический выключатель связан с вращением ротора. Он изменяет состояние контактов после разгона и тем самым выводит предусмотренную пусковую ветвь из работы. Здесь совместимость включает не только электрические параметры: значение имеют исправность контактного узла и его правильное взаимодействие с механической частью двигателя.

Токовое или потенциальное реле

Реле управляет пусковой ветвью по электрическому параметру, предусмотренному конкретной схемой. Токовое и потенциальное реле нельзя считать двумя одинаковыми деталями с разными названиями: у них различается принцип управления. Тип, характеристики и подключение реле сверяют с паспортом устройства и схемой двигателя.

Кнопочное управление

Ручная кратковременная коммутация допустима только там, где ее прямо предусматривает конструкция изготовителя. Кнопка не является универсальной заменой центробежного выключателя или реле: при иной логике управления пусковая обмотка либо не поможет разгону, либо останется включенной дольше предусмотренного режима.

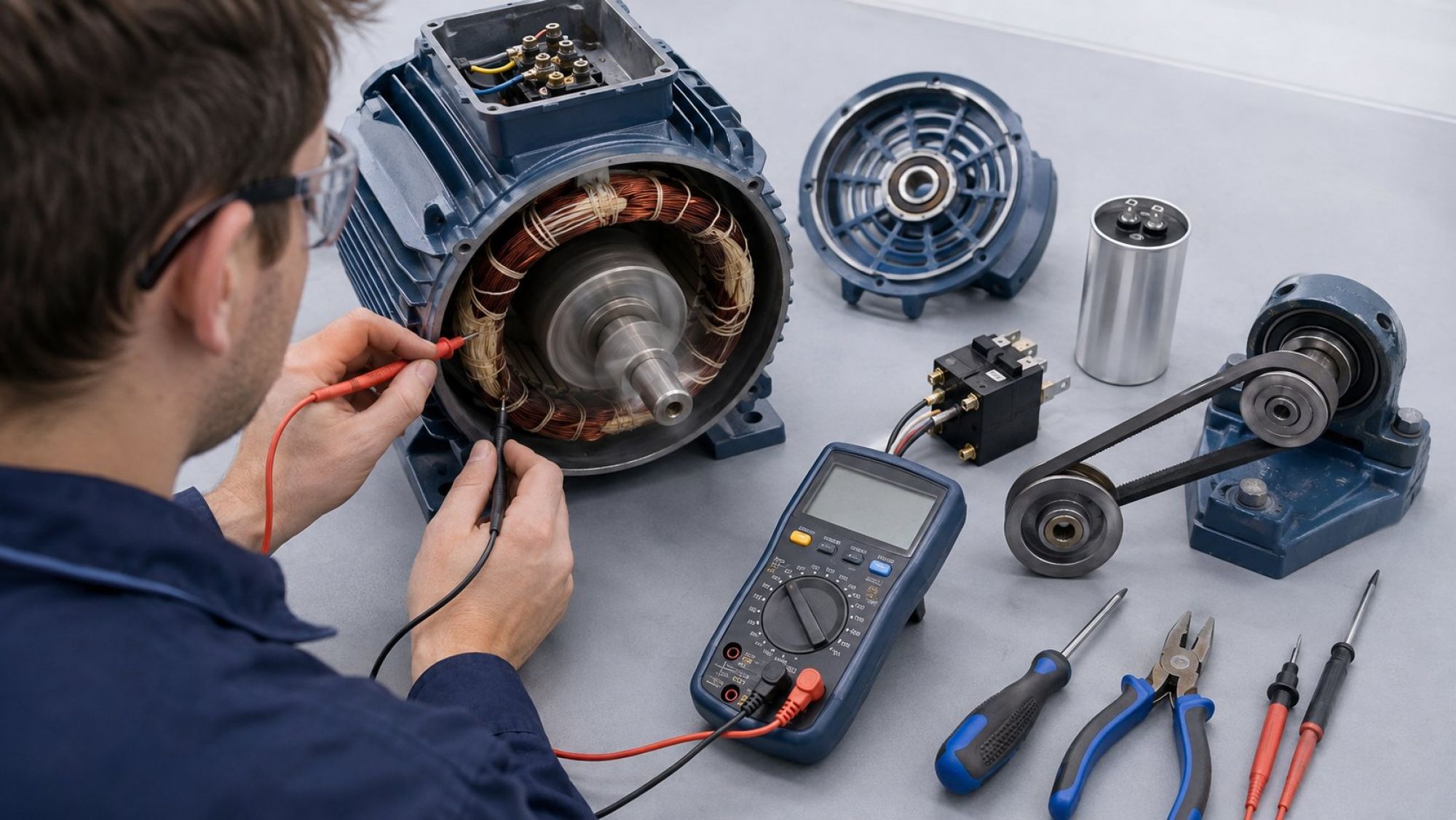

Если после перемотки двигатель ведет себя неправильно, недостаточно проверить только целостность обмоток. Нужно сопоставить схему их соединения с алгоритмом коммутации: подключается ли пусковая ветвь в нужный момент и исключается ли она из работы так, как предусмотрено конструкцией.

Направление вращения как признак взаимного включения обмоток

Направление начального вращающего поля связано с относительным включением основной и вспомогательной цепей. Поэтому неожиданное изменение направления после ремонта может указывать на отличие восстановленной схемы от исходной. Это не означает, что любой однофазный двигатель можно реверсировать простой перестановкой двух доступных проводов.

Возможность изменения направления зависит от того, выведены ли необходимые точки обмоток, как подключены конденсатор и коммутационное устройство и допускает ли такое соединение изготовитель. Если часть соединений выполнена внутри двигателя, произвольная перестановка внешних проводов может не дать нужного результата или нарушить работу пусковой системы.

Ориентироваться на цвет проводов нельзя: единой цветовой схемы для всех моделей, ремонтов и годов выпуска нет. Основанием служат обозначения клемм, схема конкретного двигателя и руководство по подключению. До любых изменений также проверяют требуемое направление вращения приводимого механизма: для насоса, вентилятора или компрессора оно является характеристикой оборудования, а не вопросом удобства подключения.

Гул, медленный разгон и отключение защиты: матрица электрических и механических несоответствий

Один симптом не заменяет диагностику. Гул означает, что двигатель находится под электрическим воздействием, но не объясняет, почему ротор не набирает скорость. Причина может находиться как в пусковой системе, так и в приводимом механизме.

Двигатель гудит и не выходит на вращение

• Пусковая ветвь: проверке подлежат соответствие вспомогательной обмотки исходной схеме, конденсатор и устройство коммутации.
• Механическая часть: рассматривают заклинивание или чрезмерное сопротивление приводимого механизма.
• Питание: фактические условия питания сопоставляют с маркировкой двигателя и документацией оборудования.

Ротор вращается, но разгоняется медленно

• Электрическая совместимость: оценивают, обеспечивает ли сочетание обмоток и фазосдвигающего элемента требуемые условия пуска.
• Коммутация: учитывают несвоевременное подключение или отключение пусковой ветви.
• Нагрузка: сопоставляют поведение двигателя без механизма и в составе оборудования, не принимая холостой запуск за доказательство полной исправности.

Во время пуска отключается защита

• Обмотки: проверяют соответствие восстановленной схемы и паспортных токов конкретного двигателя.
• Пусковая система: рассматривают неправильный режим конденсатора или коммутационного устройства.
• Механика: исключают перегрузку и заторможенный привод, из-за которых двигатель не завершает разгон.

Такая матрица не ставит диагноз удаленно, а разделяет направления проверки. Например, гул сам по себе не доказывает обрыв или межвитковое повреждение пусковой обмотки. Для вывода нужны измерения, паспортные значения и понимание того, в какой момент проявляется отклонение.

Насос, вентилятор и компрессор: как характер нагрузки меняет требования к пуску

Электрически исправный двигатель должен быть согласован с механизмом по пусковому моменту, характеру сопротивления, инерции и режиму повторных включений. Поэтому одна и та же схема не гарантирует одинакового разгона в разных установках.

Насос

Условия пуска насоса зависят от его конструкции и состояния гидравлической части. Сопротивление механизма, неправильное направление вращения или затрудненный ход могут изменить разгон двигателя. Требования определяют по паспорту насоса и комплектной схеме оборудования, а не только по мощности на шильдике мотора.

Вентилятор

Для вентилятора существенна инерция рабочего колеса и изменение нагрузки по мере набора скорости. Свободное вращение отключенного механизма не подтверждает автоматически, что установленный двигатель и его пусковая система соответствуют рабочему режиму. Нужны характеристики конкретного вентилятора и предусмотренное направление вращения.

Компрессор

Пуск компрессора определяется конструкцией агрегата и состоянием системы в момент включения. Если механическая нагрузка при старте выше той, для которой рассчитано сочетание двигателя и пусковой цепи, разгон становится затяжным или не завершается. Компенсировать это произвольным увеличением емкости нельзя: такое изменение затрагивает токи и режим вспомогательной обмотки.

Повторные пуски также рассматривают как часть режима оборудования. Если двигатель не успевает работать в предусмотренном цикле, нагрев зависит уже не только от качества перемотки, но и от управления механизмом. Итоговая совместимость подтверждается лишь тогда, когда восстановленные обмотки, конденсатор, коммутация и фактическая нагрузка соответствуют документации двигателя и всей установки.
