Поворотная камера не вращается: диагностика PTZ по звуку и движению

Поворотная камера не вращается: что показывают звук привода, самотестирование и положение объектива

У PTZ-камеры изображение и движение обеспечиваются разными узлами. Поэтому стабильный видеопоток еще не означает, что приводу хватает питания, команда управления действительно доходит, а механическая часть свободно проходит весь диапазон. Для первичной локализации отказа важна не только сама неподвижность, но и последовательность событий: что камера делает при включении, по какой оси реагирует, где останавливается, какой звук возникает и что фиксирует системный журнал.

Наблюдения не заменяют диагностику и не позволяют по одному признаку назвать неисправную деталь. Зато они помогают отделить вероятный запрет управления от проблемы питания, а повторяемое механическое ограничение — от случайного сбоя. Такой набор данных особенно полезен, когда требуется ремонт камер видеонаблюдения без преждевременного демонтажа и разборки оборудования.

Самотестирование при включении: полный круг, рывок или полная неподвижность

Первый ориентир — поведение камеры непосредственно после подачи питания. Некоторые модели при запуске выполняют последовательность движений для проверки осей и определения исходного положения. Конкретный маршрут, продолжительность и допустимые паузы зависят от модели, поэтому наблюдение нужно сопоставлять с ее руководством, а не с поведением внешне похожей камеры.

Если штатная процедура предполагает движение и камера проходит ее полностью, привод хотя бы в момент запуска получает команды и способен перемещать объектив. Когда после загрузки она не реагирует только на действия оператора, проверка смещается в сторону прав пользователя, интерфейса, протокола и регистратора. Исправный стартовый цикл не доказывает полной исправности механизма, но делает версию тотальной неподвижности обеих осей менее вероятной.

Короткий рывок с остановкой информативнее, если каждый запуск воспроизводит одну и ту же картину. Следует отметить, какая ось начинает двигаться, в какую сторону направлен объектив и на какой фазе движение прекращается. Повтор в одной позиции может быть связан с постоянным препятствием, заданным пределом, проблемой калибровки или нагрузкой в определенной части механизма. Сам по себе рывок не указывает, какой именно вариант верен.

Полная неподвижность при включении тоже требует разделения сценариев. Если у конкретной модели нет обязательного моторного самотеста, отсутствие движения может быть штатным. Если движение предусмотрено, значение имеют признаки загрузки: появление видео, перезапуски, индикация и записи журнала. Запрет PTZ-команд в учетной записи действует уже на управление из интерфейса и не объясняет нарушение обязательной стартовой калибровки. Именно поэтому запуск и ручную команду нельзя оценивать как один тест.

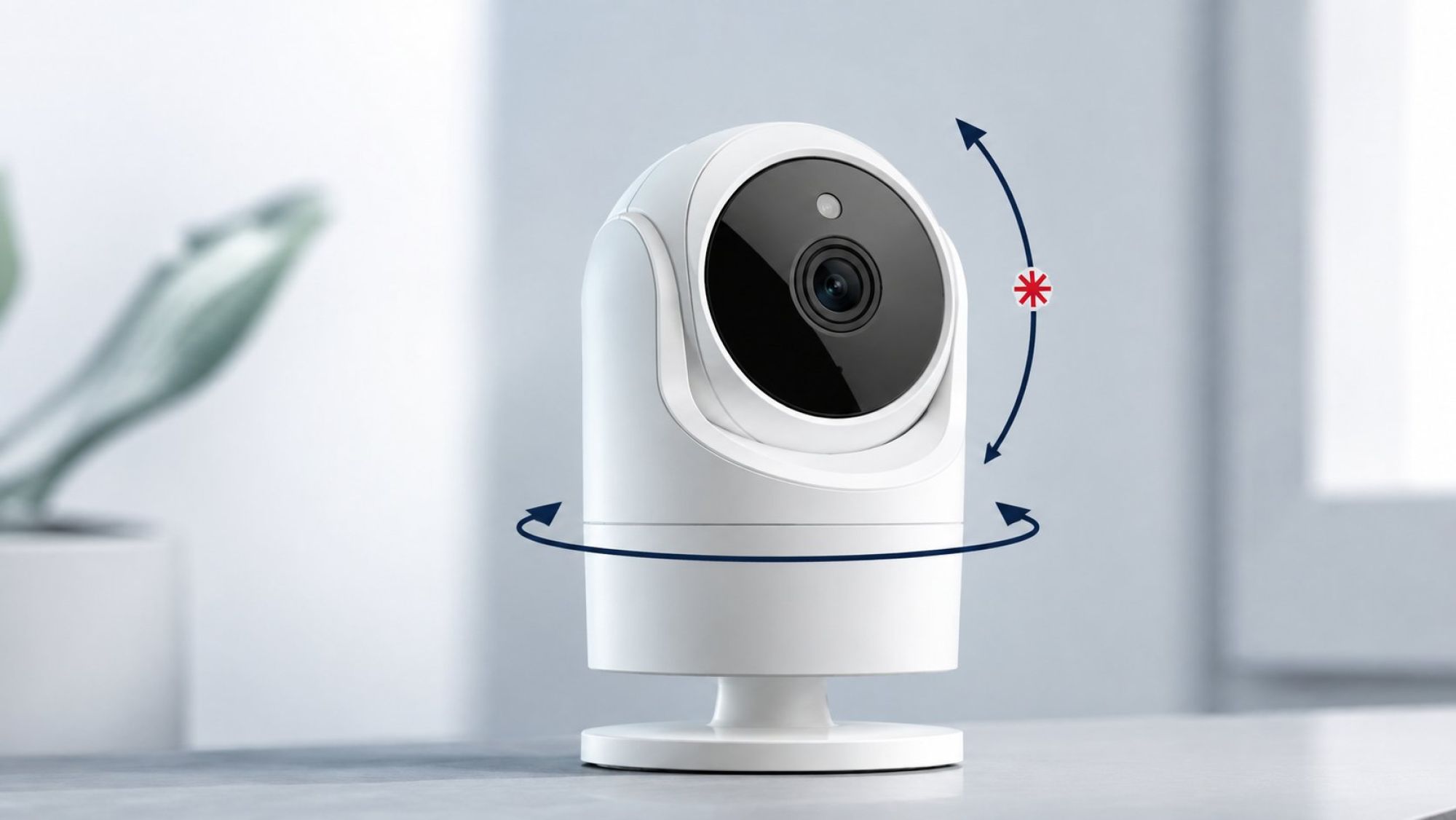

Поворот есть, наклона нет: как разделяются две оси PTZ-механизма

Проверять реакцию следует раздельно: сначала команды влево и вправо, затем вверх и вниз. Если горизонтальное движение сохраняется, а вертикальное отсутствует, общий канал связи с камерой, вероятно, не потерян полностью. Наблюдение локализует симптом в одной оси, но еще не разделяет двигатель, передачу, ограничение положения и команду, которую клиентское приложение сформировало неправильно.

Горизонтальная и вертикальная оси имеют собственную геометрию движения. Конструкция конкретной серии может включать раздельные приводы и передачи, а допустимые углы определяются спецификацией модели. Поэтому нельзя ожидать одинакового диапазона во всех направлениях или считать остановку у края неисправностью, не сверившись с паспортными пределами. Непрерывное горизонтальное вращение также нельзя приписывать любой поворотной камере без подтверждения в документации.

Полезно выполнить по несколько команд с обеих сторон и зафиксировать положение объектива. Важен не приблизительный вывод «застревает где-то сверху», а воспроизводимая картина: наклон прекращается при подходе снизу, сверху или с обоих направлений; после остановки возможен ли обратный ход; сохраняется ли горизонтальное движение в этот момент. Если одна ось останавливается, но свободно возвращается назад, это отличается от состояния, при котором после достижения точки камера перестает отвечать на любые команды.

Не следует смешивать физическое движение PTZ-механизма с цифровым перемещением увеличенного фрагмента кадра. При цифровом панорамировании корпус и объектив остаются неподвижными. Моторизованный зум также меняет масштаб, а не направление обзора. Для диагностики осей нужно наблюдать именно реальное положение подвижного модуля.

Гул двигателя, щелчки редуктора и тишина: три сигнала разных отказов

Звук полезен только вместе с командой и видимым движением. Запись должна начинаться до нажатия кнопки PTZ, чтобы было понятно, какой шум присутствовал в покое и что изменилось после команды. Желательно проверить одинаковое действие несколько раз, не заставляя механизм многократно упираться в одну точку.

Ровный гул без движения может означать, что команда достигла приводной части и при попытке перемещения появилась нагрузка. Однако по гулу нельзя установить, заблокирован ли механизм внешним предметом, возникла ли проблема в передаче или двигателю не хватает условий для нормального пуска. Для вывода нужны положение объектива, направление команды, реакция второй оси и сведения о питании.

Повторяющиеся щелчки, особенно возникающие в одной позиции, позволяют предположить периодическую попытку привода продолжить движение. Они могут сопровождать механическое сопротивление или работу передачи под нагрузкой, но не являются готовым диагнозом редуктора. Важное различие — слышны ли щелчки по всему диапазону либо только при подходе к определенному углу и исчезают ли при обратной команде.

Тишина после подтвержденной отправки команды направляет проверку в другую сторону. Нужно убедиться, что команда действительно принята камерой, а не только отображена клиентским приложением. Если штатный интерфейс производителя тоже не вызывает ни движения, ни звука, изучают журнал, разрешения пользователя, протокол управления и состояние питания. Если при включении камера двигалась, но затем молчит только в стороннем клиенте, программный канал становится более вероятной областью проверки.

Акустический признак нельзя оценивать отдельно от фоновых звуков обогрева, вентиляции, крепления и окружающего оборудования. Поэтому короткое видео со звуком полезнее словесного описания «камера трещит»: на нем видны момент команды, направление попытки и положение объектива.

Остановка на одном азимуте: препятствие, ограничитель или сбитая калибровка

Повторяемая точка остановки — один из самых сильных наблюдаемых признаков. Сначала отмечают, достигает ли камера одного и того же направления при движении слева и справа. Если стоп-позиция совпадает при подходе с обеих сторон, следует сопоставить ее с настроенными границами обзора, домашней позицией и видимой свободой движения корпуса. Если точки различаются или постепенно смещаются, описание должно сохранить и эту особенность: она важна для проверки позиционирования.

Программный лимит обычно задается в конфигурации управления и ограничивает разрешенную область движения. Проверять его нужно в документации и штатном интерфейсе конкретной модели. Наличие пресетов или домашней позиции само по себе не доказывает активный запрет: это отдельные функции, параметры которых необходимо увидеть в настройках. Сброс конфигурации без сохранения текущих значений не является универсальным решением и может затронуть другие параметры системы.

Внешнюю зону осматривают только с доступной и безопасной точки. Иногда с земли или с экрана второй камеры видны кабель, лед либо часть крепления в траектории подвижного корпуса. Наблюдение следует зафиксировать, но не пытаться принудительно провернуть камеру руками. Ручное усилие способно изменить положение механизма и уничтожить исходную картину отказа, необходимую для диагностики.

Различить препятствие и внутреннее ограничение помогает сочетание признаков. Видимый предмет в зоне движения и остановка рядом с ним усиливают механическую гипотезу. Остановка без звука точно на настроенной границе больше согласуется с программным пределом. Гул или щелчки при подходе к постоянной точке указывают на попытку движения под нагрузкой, однако окончательное заключение требует проверки механизма специалистом.

Видео работает, а привод перезапускает камеру: нагрузка и запас мощности

Передача изображения подтверждает, что электронная часть камеры получает питание в текущем режиме. Она не показывает, остается ли достаточный запас в момент запуска двигателя. Если сразу после команды поворота видеопоток обрывается, камера заново загружается, а затем снова показывает неподвижное изображение, момент перезапуска нужно считать ключевым диагностическим событием.

Особенно важно отметить условия, при которых повторяется сбой: включены ли одновременно привод, подсветка и обогрев, зависит ли поведение от времени суток или температуры, происходит ли перезапуск при движении по обеим осям. Эти наблюдения не заменяют измерений, но помогают сопоставить отказ с изменением нагрузки. Проверка питания и настроек относится к базовым направлениям диагностики систем видеонаблюдения, однако для PTZ-камеры решающим становится именно режим начала движения.

Паспорт камеры должен быть исходной точкой для сравнения. В нем проверяют поддерживаемый способ питания, тип PoE при его наличии и заявленную максимальную потребляемую мощность. Затем эти данные сопоставляют с возможностями конкретного порта, инжектора, коммутатора или блока питания и с общим бюджетом оборудования. Числа от другой модели, даже из той же серии, использовать нельзя.

Если камера питается через сетевое оборудование, соответствие разъема еще не означает соответствия стандарта и доступной мощности. Точно так же отдельный блок питания оценивают по параметрам, указанным производителем камеры. Измерения на линии, вскрытие разъемов и вмешательство в питающую часть должен выполнять квалифицированный специалист. Задача наблюдателя — зафиксировать связь между командой движения и перезапуском.

Команда PTZ не доходит: права пользователя, протокол и канал управления

Наличие кнопок со стрелками не гарантирует, что учетной записи разрешено управлять камерой. Следует сравнить доступность PTZ под ролями, уже предусмотренными системой, и сверить разрешения с официальной матрицей прав. Если оператор видит поток, но элементы управления недоступны или команда отклоняется, это может быть штатным ограничением роли, а не отказом двигателя.

Следующий уровень — путь команды. Она может отправляться из веб-интерфейса камеры, приложения производителя, регистратора или стороннего клиента. Результаты этих проверок нужно разделять. Реакция в штатном интерфейсе при отсутствии реакции через регистратор указывает на различие в настройках, поддерживаемом протоколе или совместимости. Отсутствие реакции во всех интерфейсах возвращает проверку к камере, ее разрешениям, журналу и питанию.

Совместимость подтверждают документацией конкретных устройств. Недостаточно увидеть упоминание ONVIF или другого протокола только у одной стороны: имеют значение заявленные функции управления и их поддержка камерой, регистратором и клиентом. Нельзя переносить вывод о совместимости с одной версии прошивки или серии на другую без подтверждения производителя.

Для чистого сравнения отправляют одинаковые короткие команды по каждой оси и записывают точное время. Если интерфейс сообщает об ошибке, ее текст сохраняют полностью. Если команда визуально принята, но движения нет, журнал помогает выяснить, зарегистрировано ли управляющее событие. Так программный запрет отделяется от ситуации, когда команда дошла, но привод не смог выполнить ее.

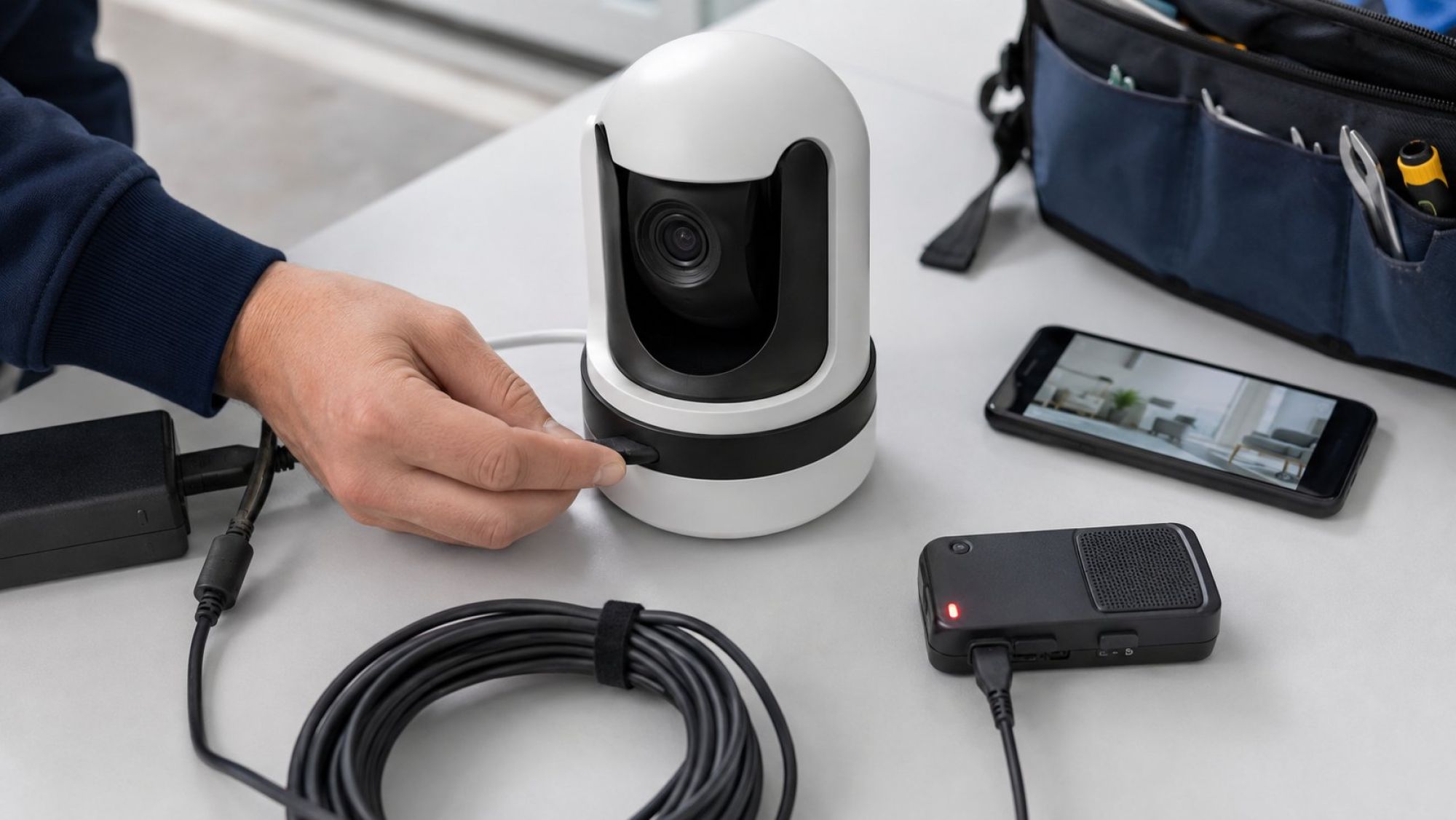

Карта наблюдений для сервиса: ось, угол, звук и журнал команды

Полезная заявка описывает не общий симптом «камера не крутится», а воспроизводимую последовательность. Достаточно нескольких коротких проверок без вскрытия корпуса и ручного воздействия на механизм. Они должны проводиться из доступного интерфейса и прекращаться, если камера многократно упирается в одну точку или перезапускается.

• Запуск. Указать, выполняется ли предусмотренное руководством самотестирование, какие оси движутся и на какой фазе возникает остановка.
• Ось и направление. Раздельно записать реакцию на команды влево, вправо, вверх и вниз, а также возможность обратного хода.
• Положение. Зафиксировать направление объектива и повторяемую точку остановки. Если точный угол интерфейс не показывает, подойдет однозначный ориентир в кадре.
• Звук. Снять короткое видео до, во время и после команды, чтобы гул или щелчки можно было связать с конкретным действием.
• Перезапуск. Отметить, пропадает ли видео именно при начале движения и какие дополнительные функции камеры в этот момент активны.
• Управление. Назвать учетную роль, интерфейс, регистратор или клиент, из которого отправлялась команда, и результат проверки в штатном интерфейсе производителя.
• Журнал. Сохранить точное время команды, сообщение интерфейса и соответствующую запись системного журнала. Порядок экспорта выбирают по руководству модели.

Эта карта позволяет сопоставить четыре независимых слоя: получение команды, доступную мощность, реакцию каждой оси и механическую геометрию остановки. Полный стартовый цикл при отказе только стороннего клиента ведет проверку к управлению. Перезапуск в момент движения делает приоритетной проверку питания. Гул без перемещения и повторяемая стоп-позиция требуют оценки нагрузки и механизма, но не дают права заочно объявлять неисправным редуктор.

Для обращения в А-Айсберг достаточно передать модель камеры, описанную последовательность и доступные записи. Специалист сможет начать проверку с наиболее вероятного участка, не опираясь на одно расплывчатое наблюдение и не требуя от владельца разбирать привод.
