Предохранительный клапан бойлера: почему капает вода

Предохранительный клапан бойлера: зачем он сбрасывает воду и как устроена защита бака

Вода под бойлером не всегда означает протечку. Если капли появляются из выпускного отверстия защитного узла именно во время нагрева, причиной может быть предусмотренный сброс избыточного давления. Но оценивать нужно не сам факт появления воды, а весь сценарий: когда начинается сброс, прекращается ли он после нагрева, остается ли бак холодным, как меняется поток и правильно ли собрана обвязка.

Установка бойлера включает не только крепление и подключение труб. На входе холодной воды предусматривают предохранительную арматуру и безопасный дренаж. Этот узел нельзя воспринимать как обычный кран или ненужное дополнение: он управляет давлением в закрытом баке. Если выпускное отверстие заглушить, пережимом перекрыть трубку или поставить на ней запорный кран, защита перестанет выполнять свою задачу.

Два механизма в одном корпусе: обратный и предохранительный клапаны

Узел, установленный на линии холодной воды перед накопительным водонагревателем, часто называют просто предохранительным клапаном. Во многих исполнениях в одном корпусе объединены два самостоятельных механизма. Один управляет направлением движения воды, второй открывает путь для ее сброса при чрезмерном повышении давления. Внешне их работа почти незаметна, поэтому пользователь может ошибочно считать весь узел обычной соединительной деталью.

Обратная часть пропускает воду в сторону бака при его наполнении или расходовании горячей воды. Если давление со стороны водопровода уменьшается, механизм препятствует свободному движению содержимого бака обратно в подающую линию. Направление установки обычно обозначается стрелкой на корпусе. Однако ориентироваться только на привычное положение деталей нельзя: конкретную схему сверяют с инструкциями водонагревателя и клапана.

Предохранительная часть связана с отдельным выпускным каналом. Пока давление находится в предусмотренном для узла диапазоне, пружина удерживает запирающий элемент на седле. Когда усилие со стороны воды превышает настроенное усилие пружины, канал приоткрывается и часть воды выходит через отвод. После уменьшения давления механизм должен закрыться. Поэтому несколько капель и постоянная струя — не равнозначные сигналы.

Комбинированный клапан принципиально отличается от шарового крана и другой запорной арматуры. Кран предназначен для ручного открытия или перекрытия трубопровода. Защитный узел должен срабатывать автоматически и оставаться связанным с баком. Запорный элемент между бойлером и предусмотренным для него предохранительным клапаном может изолировать защиту от внутреннего объема, поэтому допустимую последовательность элементов определяют по монтажной схеме конкретного прибора.

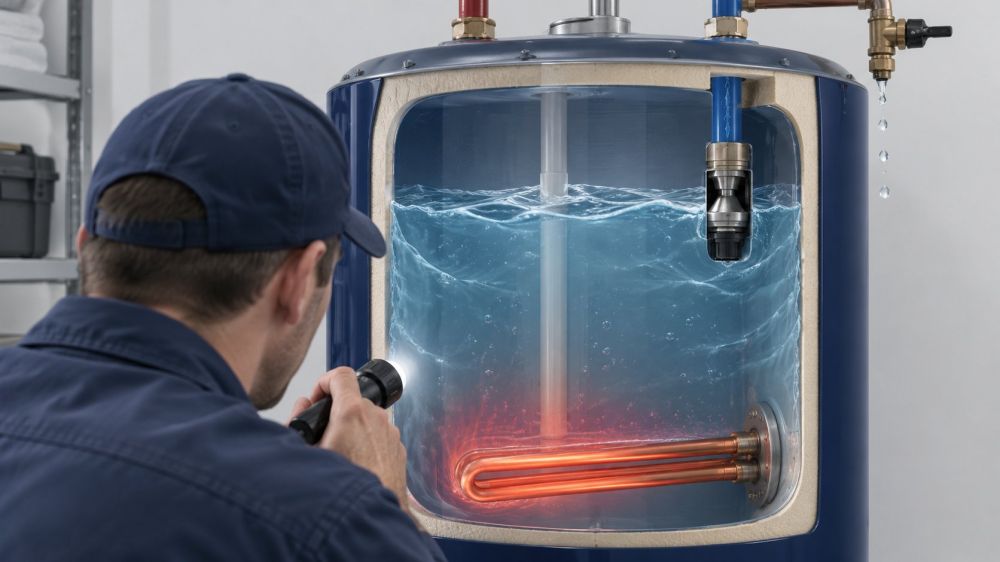

Нагрев воды в закрытом баке: откуда берется рост давления

После наполнения бойлера нагревательный элемент передает тепло воде. При повышении температуры ее плотность меняется, а занимаемый объем увеличивается. В открытом сосуде это изменение не создало бы такой проблемы: лишний объем мог бы свободно переместиться. В накопительном водонагревателе вода находится внутри прочного, но ограниченного по объему бака, соединенного с трубопроводами.

Если обратный механизм закрыт, расширившаяся вода не может беспрепятственно вернуться в холодный водопровод. При отсутствии расхода через смесители закрытый участок фактически оказывается заперт между арматурой и стенками бака. Продолжающийся нагрев тогда выражается не только в повышении температуры, но и в росте давления. Именно эту связь важно учитывать, когда первые капли появляются не сразу после наполнения, а во время работы нагревательного элемента.

Предохранительная часть ограничивает развитие этого сценария: открывает выпускной канал и освобождает небольшой объем воды. Давление уменьшается, после чего канал закрывается. Это не означает, что любой мокрый клапан исправен. Штатным можно считать только поведение, согласующееся с документацией оборудования, температурным циклом и фактическими параметрами водопровода.

Настройка клапана должна соответствовать характеристикам бойлера. Универсального порога для любых баков нет: у водонагревателя есть паспортные ограничения, а у защитной арматуры — собственный номинал и условия применения. Нельзя выбирать клапан с более высоким порогом лишь ради прекращения капель. Такое изменение может скрыть наблюдаемый симптом, но лишить бак предусмотренного уровня защиты. Совместимость проверяют по паспортам обоих изделий, а не по внешнему сходству резьбы.

На давление также влияет состояние всей системы. Важны входные параметры водопровода, наличие обратной арматуры на вводе, режим разбора воды и дополнительные устройства в обвязке. Поэтому одинаковый внешне сброс у двух бойлеров может иметь разные причины: в одном случае он сопровождает тепловое расширение, в другом начинается еще до нагрева из-за условий на входе.

Капли только во время нагрева: как выглядит штатный цикл сброса

Наиболее понятный сценарий — сухой отвод на холодном баке и появление капель после начала нагрева. По мере роста температуры вода расширяется, давление в закрытом участке увеличивается, и клапан кратковременно открывает выпуск. После отключения нагревательного элемента сброс обычно уменьшается или прекращается. При последующем расходе горячей воды в бак поступает холодная, температура и давление меняются, и картина повторяется в новом цикле.

Такую связь лучше оценивать по наблюдаемым признакам. Полезно отметить, был ли бак перед началом цикла холодным, когда включился нагрев, через какое время появилась вода и что произошло после достижения заданной температуры. Важна повторяемость: возникает ли одинаковое поведение при нескольких сопоставимых циклах или поток появился внезапно и больше не зависит от нагрева.

Характер сброса тоже имеет значение. Отдельные капли, периодическое капание и устойчивая струя создают разную нагрузку на дренаж и могут указывать на разные режимы. Примерный объем можно оценивать по прозрачной и правильно отведенной линии либо по предназначенной для приема воды емкости, если такое наблюдение не требует отсоединять трубку и вмешиваться в узел. Точное значение само по себе не является диагнозом: его сопоставляют с объемом бойлера, диапазоном температур и указаниями производителя.

Не следует объявлять любое капание нормой только потому, что оно совпало с нагревом. Если объем заметно изменился, сброс не прекращается после завершения цикла, поток становится интенсивнее или вода появляется из соединения корпуса, а не из предусмотренного выпускного отверстия, требуется проверка. До нее важно сохранить свободный дренаж и не пытаться остановить воду заглушкой.

Для специалиста записи о времени и характере сброса полезнее общего описания «клапан течет». Они помогают отделить периодическую реакцию на расширение от устойчивого воздействия входного давления или негерметичности запирающей части. При этом рычаг, колпачок и другие элементы конкретного изделия нельзя приводить в действие без инструкции: у разных клапанов назначение и порядок обслуживания различаются.

Непрерывная струя на холодном баке: какие параметры различают сценарии

Если вода идет непрерывно, хотя нагрев отключен и содержимое бака успело остыть, объяснять поток одним тепловым расширением уже нельзя. Такой признак требует последовательной проверки параметров системы. Сначала фиксируют температурное состояние водонагревателя и подтверждают, что нагревательный элемент действительно не работает. Затем оценивают давление со стороны водопровода и соответствие установленной арматуры прибору.

Давление измеряют в статике, когда точки водоразбора закрыты, и при открытом кране. Эти режимы показывают разное поведение сети. Кратковременное бытовое наблюдение по силе струи в смесителе не заменяет измерения прибором: субъективно похожий поток может возникать при разных параметрах. Для технического решения нужны результаты измерения исправным подходящим манометром и допустимый диапазон из паспорта бойлера.

Следующая проверяемая величина — маркировка клапана. Значение на корпусе, направление потока, диаметр подключения и точное обозначение изделия сопоставляют с документацией водонагревателя. Нельзя считать любой клапан с подходящей резьбой совместимым. Если номинал выбран неправильно, узел может открываться в режиме, для которого не предназначена связка оборудования, либо не обеспечить нужную защиту.

Еще одна гипотеза — загрязнение седла или подвижной части. Частица из трубопровода может мешать полному закрытию выпускного канала, и вода продолжит проходить после исчезновения причины для срабатывания. Однако внешнее наблюдение не доказывает загрязнение и не дает оснований разбирать корпус. Узел остается связанным с водой под давлением, а попытка самостоятельной разборки способна усилить течь или нарушить настройку.

Развилка выглядит так: поток на холодном баке при повышенном входном давлении указывает на необходимость разбираться с параметрами подачи; несоответствие маркировки — с подбором арматуры; нормальные измеренные параметры при продолжающемся сбросе — с состоянием самого узла и схемой подключения. Эти причины могут сочетаться, поэтому замена клапана без измерений не всегда устраняет проблему.

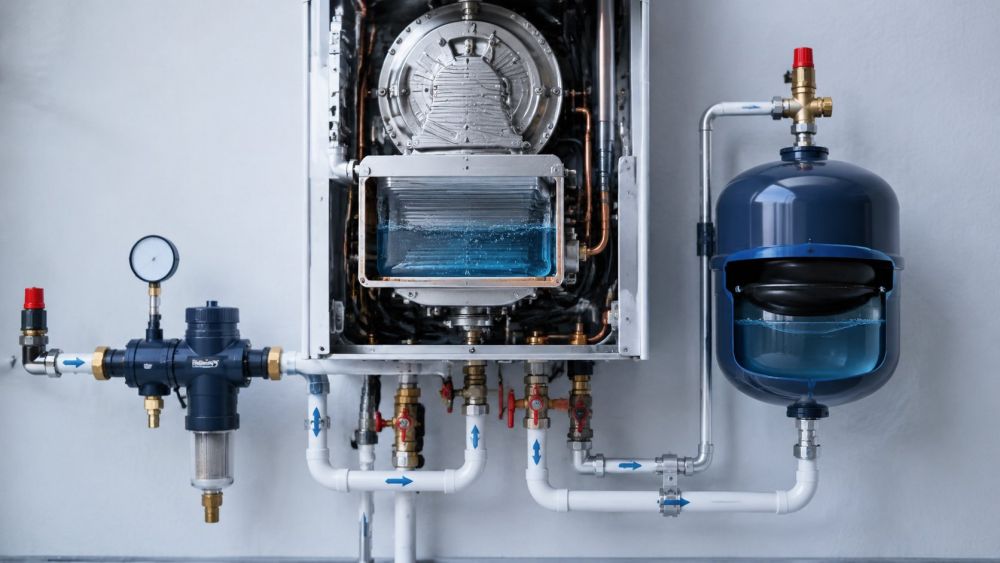

Расширительный бак и редуктор: разные ответы на разные параметры системы

Редуктор давления и мембранный расширительный бак иногда воспринимают как два способа остановить капание. На самом деле у них разные задачи. Выбор зависит от того, какой параметр выходит из рабочего режима, а не от желания получить сухой выпуск любой ценой. Предохранительный клапан при этом не становится лишним: дополнительные устройства не отменяют предусмотренную защиту бойлера.

Редуктор давления применяют для управления чрезмерно высоким или неподходящим входным давлением. Он воздействует на воду до защищаемого участка и поддерживает настроенный режим на выходе в пределах возможностей конкретного устройства. Необходимость редуктора подтверждают измерениями и сопоставлением с требованиями оборудования. Его нельзя настраивать по ощущениям от струи или только по факту появления капель.

Объем расширительного бака, давление его предварительной накачки и место подключения подбирают как взаимосвязанные параметры. Учитывают вместимость водонагревателя, температурный режим, фактическое давление подачи и схему обратной арматуры. Случайно выбранный бак может работать не в расчетном диапазоне, а неправильное расположение способно отсечь его от участка, расширение в котором требуется компенсировать.

Редуктор и расширительный бак не являются взаимозаменяемыми аксессуарами, хотя в одной системе могут применяться оба. Первый отвечает на проблему входного давления, второй — на изменение объема при нагреве. Решение принимают после измерений и проверки схемы. Если просто добавить один из узлов без расчета, наблюдаемое капание может измениться, но причина режима останется неустановленной.

Дренажный отвод: куда должна уходить вода при срабатывании

Срабатывание предохранительного клапана предполагает выход воды, поэтому выпуск нельзя оставлять направленным на пол, корпус бойлера или электропроводку. Для него предусматривают отдельную дренажную линию. Ее задача — принять сброс и безопасно отвести его в подходящую точку, сохранив возможность заметить, что клапан работает.

Конкретное решение выбирают по монтажной инструкции клапана, документации бойлера и применимым требованиям к отводу воды. В зависимости от схемы может потребоваться видимый разрыв струи или другое предусмотренное решение, исключающее нежелательное обратное воздействие со стороны канализации. Универсально переносить схему с одного объекта на другой нельзя: значение имеют конструкция выпуска и условия помещения.

Материал линии должен выдерживать температуру сбрасываемой воды в допустимом режиме оборудования. Внутреннее сечение и трасса должны обеспечивать свободный проход потока без искусственного сужения. Мягкая трубка не должна перегибаться, сплющиваться креплениями или образовывать участки, где вода создает препятствие для следующего сброса. Если линия проходит через холодную зону, учитывают риск замерзания.

Отвод прокладывают так, чтобы его нельзя было случайно перекрыть мебелью, вентилем или зажимом. Конец линии не должен превращаться в герметично закрытый участок. Одновременно важно сохранить наблюдаемость: если вся вода исчезает в скрытой трубе, пользователь может не заметить переход от редких капель к непрерывной струе. Способ визуального контроля определяют вместе с безопасной схемой дренажа.

Вода на полу после срабатывания часто говорит не о том, что клапан следует заглушить, а о том, что для его предусмотренной работы не организован отвод. Исправляют в таком случае дренажную часть и проверяют причины сброса. Само выпускное отверстие должно оставаться свободным на всем протяжении эксплуатации.

Заглушка и запорный кран на сбросе: почему они отключают защиту

Заглушка, пережатая трубка или закрытый кран на выпуске устраняют только видимый результат — выход воды. Причина роста давления внутри бака при этом не исчезает. Когда нагретая вода расширяется, а обратный механизм не позволяет ей свободно уйти в водопровод, перекрытый выпуск лишает систему предусмотренного пути разгрузки.

Предохранительный механизм рассчитан на открытие канала наружу. Если канал заблокирован после клапана, его подвижная часть может сработать, но вода не получит свободного выхода. Давление в закрытом участке продолжит воздействовать на бак, соединения и арматуру. Поэтому выпуск нельзя использовать как место для запорного крана и нельзя временно закрывать ради тишины или сухого пола.

Опасно и другое вмешательство: установка крана между бойлером и защитным узлом. В закрытом положении он отделяет клапан от бака, то есть автоматическая защита перестает контролировать давление именно там, где оно растет. Расположение всей арматуры сверяют с монтажной схемой производителя; произвольная перестановка элементов недопустима даже при сохранении внешне аккуратной обвязки.

Если поток стал непрерывным, вода выходит не через предусмотренный отвод, слышны необычные звуки из бака, заметна деформация либо возникают другие угрожающие признаки, эксплуатацию прекращают без разборки узла под давлением. Дальнейшие действия выполняют по инструкции конкретного водонагревателя и с участием специалиста, способного безопасно снять давление, провести измерения и проверить совместимость оборудования.

Правильная реакция на капли — не блокировка, а расшифровка сигнала. Связанный с нагревом периодический сброс оценивают по времени, повторяемости и объему. Непрерывный поток на холодном баке сопоставляют с входным давлением, маркировкой клапана, его состоянием и схемой обвязки. Во всех сценариях свободный дренаж остается частью защиты бака.
