Как разделить объект на зоны контроля при проектировании системы безопасности

Проект системы безопасности объекта: как разделить территорию на зоны контроля

Проектирование защиты начинается не с подсчета камер и датчиков по площади. Сначала объект превращают в карту событий: где может появиться нарушитель, каким маршрутом он способен двигаться, какое средство должно обнаружить происходящее и кто получит сообщение. Только после этого становится понятно, какие устройства нужны и где должны проходить границы контролируемых участков.

Зоной удобно считать часть территории или здания с общим сценарием риска и понятной реакцией системы. Один кабинет, например, может относиться сразу к нескольким сценариям: дверь контролирует проход, окно — проникновение снаружи, а внутренняя камера помогает проверить событие. Поэтому границы зон не всегда совпадают со стенами помещений.

Исследование алгоритма разбиения охраняемого объекта показывает связь между расположением подзон, схемой размещения и типом применяемых элементов защиты. Практический вывод прост: одинаковая площадь еще не означает одинаковую конфигурацию. Установка системы безопасности должна опираться на маршруты, преграды, условия среды и требуемую реакцию, а не на универсальную норму количества приборов.

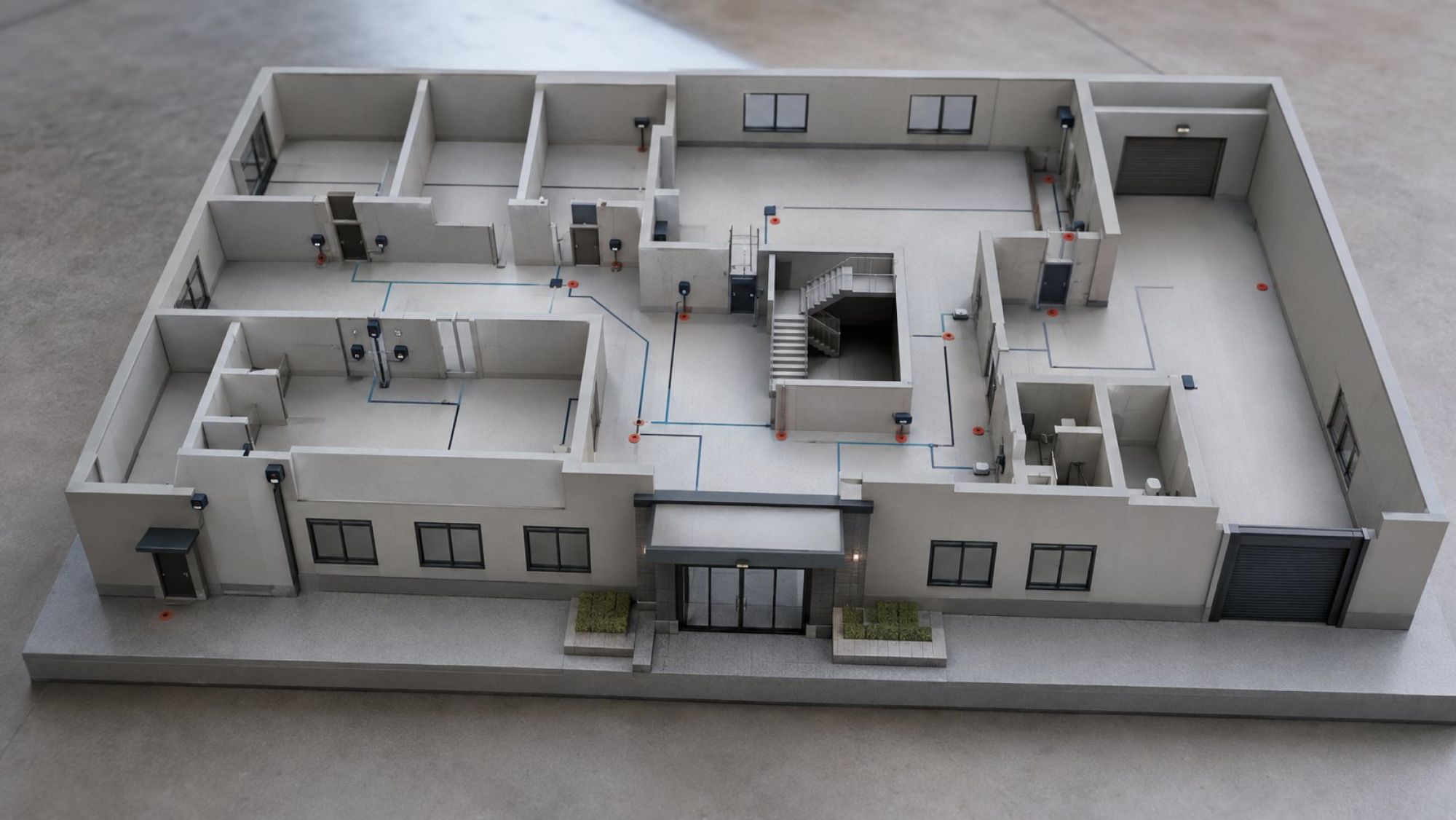

Периметр, входная группа и внутренние помещения: три разных рубежа контроля

Периметр, входная группа и внутренние помещения решают разные задачи. На внешней границе важно заметить приближение или попытку попасть на территорию до входа в здание. Во входной группе требуется зафиксировать сам проход и связать его с конкретной дверью, временем или разрешенным маршрутом. Внутри помещений система должна определить дальнейшее перемещение либо событие в защищаемой комнате.

Периметр может проходить по ограждению, линии ворот, границе двора или стенам здания, если собственной огороженной территории нет. Его задача — раннее обнаружение. Однако само событие на периметре еще не всегда говорит о проникновении: важно заранее определить, должен ли владелец получить уведомление, требуется ли визуальная проверка и кто оценивает ситуацию.

Входная группа начинается там, где движение превращается в проход через конкретную точку: калитку, ворота, основную дверь, тамбур или зону приема посетителей. Здесь важна не только видимость человека, но и однозначная связь события с выбранным входом. Если в кадр одновременно попадают несколько дверей, а понять, какая открылась, невозможно, формальное наличие камеры не решает задачу контроля.

Внутренний рубеж защищает отдельные помещения и маршруты между ними. Его назначение зависит от режима объекта. В одном случае нужно обнаружить движение после закрытия офиса, в другом — контролировать доступ к складу, серверной, архиву или помещению с ценным имуществом. Реакция тоже различается: сообщение владельцу, уведомление ответственного сотрудника, сохранение записи или передача события на предусмотренный пост наблюдения.

В офисе внешней зоной могут стать подход к двери и окна доступного снаружи этажа, входной — дверь и пространство приема посетителей, внутренней — коридор и помещения ограниченного доступа. В частном доме границы часто проходят по въезду на участок, дверям и уязвимым окнам, а затем по переходам между жилой и хозяйственной частями. На небольшом складе отдельно рассматривают ворота погрузки, служебный вход, проходы между зонами хранения и закрытые подсобные помещения.

Это примеры логики зонирования, а не готовые схемы. Для каждого рубежа необходимо закончить фразу: «Если здесь происходит заданное событие, система обнаруживает его таким способом, а ответственное лицо делает следующее». Если последняя часть отсутствует, оборудование будет регистрировать данные без определенного сценария ответа.

Двери, окна, коридоры и лестницы: где возникают обязательные точки наблюдения

Точки контроля появляются не там, где на плане осталось свободное место для устройства, а на пересечениях вероятных маршрутов. Сначала на схеме отмечают все способы попасть на объект и перемещаться между его частями. Затем для каждого пути определяют событие: открытие двери, проход человека, движение в закрытом помещении или появление в зоне, куда нет свободного доступа.

Основной и запасной входы следует рассматривать как разные сценарии. У них могут отличаться режим работы, освещение, интенсивность движения и получатели уведомлений. Основная дверь днем пропускает сотрудников и посетителей, поэтому одно движение возле нее не обязательно является тревожным. Запасная дверь может использоваться редко, и ее открытие в определенном режиме требует отдельной фиксации. Объединение таких входов в одну условную зону скрывает различия в реакции.

Служебные двери, погрузочные ворота и выходы во двор также нельзя автоматически считать второстепенными. Их значение определяется не названием, а тем, куда они ведут и что позволяет обойти маршрут через основной вход. Если через погрузочную зону можно попасть во внутренний коридор, проект должен связывать эти участки в единый сценарий движения, сохраняя для них отдельные события.

Коридоры и лестничные узлы ценны как места пересечения маршрутов. Наблюдение за каждой комнатой по отдельности может оказаться избыточным, тогда как контроль общего перехода позволяет увидеть движение между этажами или функциональными частями здания. Но точку выбирают так, чтобы двери, повороты и площадки не перекрывали друг друга. Важно понимать не только факт присутствия человека, но и направление его перемещения, если от этого зависит реакция.

Окна первого этажа оценивают по доступности снаружи, а не только по высоте на фасаде. Для последнего этажа учитывают соседние кровли, козырьки, пожарные лестницы и иные доступные площадки. Технические проемы, люки и двери служебных помещений включают в карту, если они создают реальный путь внутрь или к важной части объекта. При этом назначение конкретного датчика и допустимые условия его установки должны проверяться по документации выбранного оборудования.

Полезно наносить маршруты поверх плана разными линиями: обычное движение сотрудников, путь посетителя, служебный маршрут и предполагаемое несанкционированное перемещение. Точка, через которую проходят несколько линий, становится кандидатом на отдельный контроль. Затем проверяют, не создает ли выбранное место двусмысленность: событие обнаружено, но невозможно установить, откуда человек пришел и куда направился.

Слепая зона камеры и мертвая зона датчика: различия, которые меняют проект

Камера и датчик могут смотреть в одну сторону, но описывать пространство по-разному. Для камеры критично, попадает ли участок в кадр и достаточно ли получаемого изображения для поставленной задачи. Для датчика важно, находится ли событие внутри области обнаружения и не мешают ли ему физические или эксплуатационные ограничения.

Слепая зона камеры — участок, который не попадает в полезное поле зрения. Он может находиться непосредственно под местом установки, за углом, колонной, стеллажом или открытой дверью. Широкий общий план не гарантирует отсутствия слепых участков: чем больше пространства помещается в кадр, тем меньше деталей может оставаться у удаленных объектов. Поэтому на схеме отмечают не условный круг вокруг камеры, а направление обзора и участок, в котором изображение должно решать конкретную задачу.

Мертвая зона датчика связана с пределами и формой его области обнаружения. Устройство может не реагировать слишком близко к месту установки, за пределами рабочей дальности или в направлении, где чувствительность ограничена конструкцией. Минимальные и максимальные расстояния нельзя назначать по общему правилу: их берут из паспорта конкретного прибора вместе с диаграммой направленности и условиями монтажа.

Перегородки и мебель меняют обе картины, но не одинаково. Шкаф способен закрыть обзор камеры и одновременно перекрыть часть области обнаружения датчика. Стекло может оставлять объект видимым для камеры, но это не означает, что датчик определенного принципа действия корректно контролирует пространство за ним. Открытая створка двери иногда создает временную слепую зону, которой нет на пустом плане.

Высота установки влияет на геометрию обзора, детализацию и форму контролируемого участка. Слишком высокий ракурс может показать макушку вместо лица, а слишком низкий — позволить предметам и людям перекрывать друг друга. Для датчика отклонение от предусмотренной высоты меняет положение его чувствительных участков. Поэтому проектную отметку высоты сверяют с паспортом устройства и проверяют на плане вместе с мебелью, дверными створками и будущими перегородками.

Выявлять непросматриваемое пространство удобно в два этапа. Сначала на схеме строят поле зрения камеры и область обнаружения датчика по данным выбранных моделей. Затем проводят проверку на объекте в реальной обстановке: проходят по границам зон, открывают двери в обычные положения и оценивают влияние постоянных предметов. Камера не должна считаться заменой датчика только потому, что видит участок, а датчик — заменой камеры, если он сообщает о событии, но не дает визуальной информации.

Освещенность, пыль, влажность и температура: параметры среды для каждой зоны

Две соседние зоны могут предъявлять разные требования к оборудованию. Камера в теплом коридоре работает в стабильной среде, а устройство по другую сторону входной двери сталкивается с осадками, загрязнением, перепадами температуры и света. Поэтому условия эксплуатации фиксируют по каждой точке, а не одной строкой для всего объекта.

У входа особенно важен перепад освещенности. Человек может находиться внутри темного тамбура на фоне яркой улицы или, наоборот, входить из темноты в освещенное помещение. Контровой свет способен сделать фигуру видимой, но скрыть нужные детали. В проекте следует указать, какое изображение требуется получить и в какое время суток, а затем проверить возможности выбранной камеры по документации и пробной сцене.

Запыленное помещение влияет не только на долговечность корпуса. Загрязнение объектива ухудшает изображение, а отложения на чувствительных элементах могут менять работу устройств. Во влажной зоне учитывают прямое попадание воды, конденсат и перепады температуры. Неотапливаемый склад нельзя оценивать по средней температуре здания: прибор у ворот может испытывать иные условия, чем устройство в глубине помещения.

Температурный диапазон и допустимая влажность — проверяемые паспортные параметры. Сравнивать нужно не комфортные значения в обычный день, а ожидаемые крайние условия именно в точке установки. Если прибор расположен рядом с воротами, вентиляционным выходом или нагревающимся оборудованием, локальная среда может отличаться от показаний общего термометра.

Степень защиты корпуса также выбирают по характеру воздействия в конкретной зоне. Само обозначение исполнения не отменяет проверки способа установки, разъемов, кабельных вводов и требований производителя. Корпус, подходящий для внутреннего сухого помещения, не следует считать пригодным для улицы только из-за навеса. И наоборот, защищенное исполнение не устраняет оптические ограничения, загрязнение объектива или образование конденсата.

В карте зон для каждой точки достаточно зафиксировать четыре группы условий: свет, температура, влажность и загрязнение. Рядом указывают, в каком режиме должна работать система — днем, ночью, постоянно или только при постановке зоны под охрану. Такая таблица позволяет отсеять неподходящее оборудование до монтажа, не подменяя проверку технической документации догадками.

Основное питание, резерв и каналы связи: какие зоны нельзя оставлять без автономности

Критичность зоны определяется не стоимостью установленного в ней прибора, а последствиями потери контроля. Если отключение одного узла одновременно лишает наблюдения вход, запись и передачу тревоги, такой участок требует отдельного сценария устойчивости. При этом резервирование планируют для всей цепочки: обнаружения, обработки, хранения и доставки сообщения.

Устройства сначала разделяют по функциям и энергопотреблению. Камеры, датчики, средства связи, контроллеры и устройства хранения работают по-разному и могут питаться от разных узлов. Требуемое время автономной работы задают с учетом сценария объекта, а расчет выполняют по паспортному потреблению выбранного оборудования и методике производителя источника резервного питания. Универсального значения для любого здания здесь нет.

Важно учитывать не только обычную нагрузку, но и режимы, в которых оборудование выполняет дополнительные действия. Однако включать неподтвержденные значения в проект нельзя: расчетные данные должны иметь понятное происхождение и запас, обоснованный профильным специалистом. Работы, связанные с электропитанием, защитой линий и подключением к сети, выполняются в рамках применимых требований безопасности.

Потеря внешней сети связи не должна автоматически означать потерю всех сведений о событии. Для критичных камер может предусматриваться локальная запись, которая продолжает сохранять данные доступным для выбранной конфигурации способом. При приемке проверяют не только наличие носителя, но и то, что запись действительно ведется при разрыве основного канала, а после восстановления связи ее можно найти и сопоставить со временем события.

Основной и резервный каналы передачи тревоги рассматривают как независимые маршруты настолько, насколько это допускает архитектура объекта. Два приложения, работающие через одно и то же сетевое подключение, не обязательно дают устойчивость при его отказе. В проекте указывают, какие события передаются каждым каналом, кому они адресованы и как система сообщает о потере связи.

Зоны входа, удаленные помещения и участки без постоянного присутствия персонала особенно нуждаются в ясной логике автономности: локальная сигнализация бесполезна, если ее некому заметить, а удаленное уведомление не решает задачу при отсутствии канала. Поэтому для каждой критичной зоны описывают поведение при трех состояниях: питание есть и связь работает; связь потеряна; основное питание отключено. Описание должно охватывать обнаружение, сохранение информации и получение сообщения ответственным лицом.

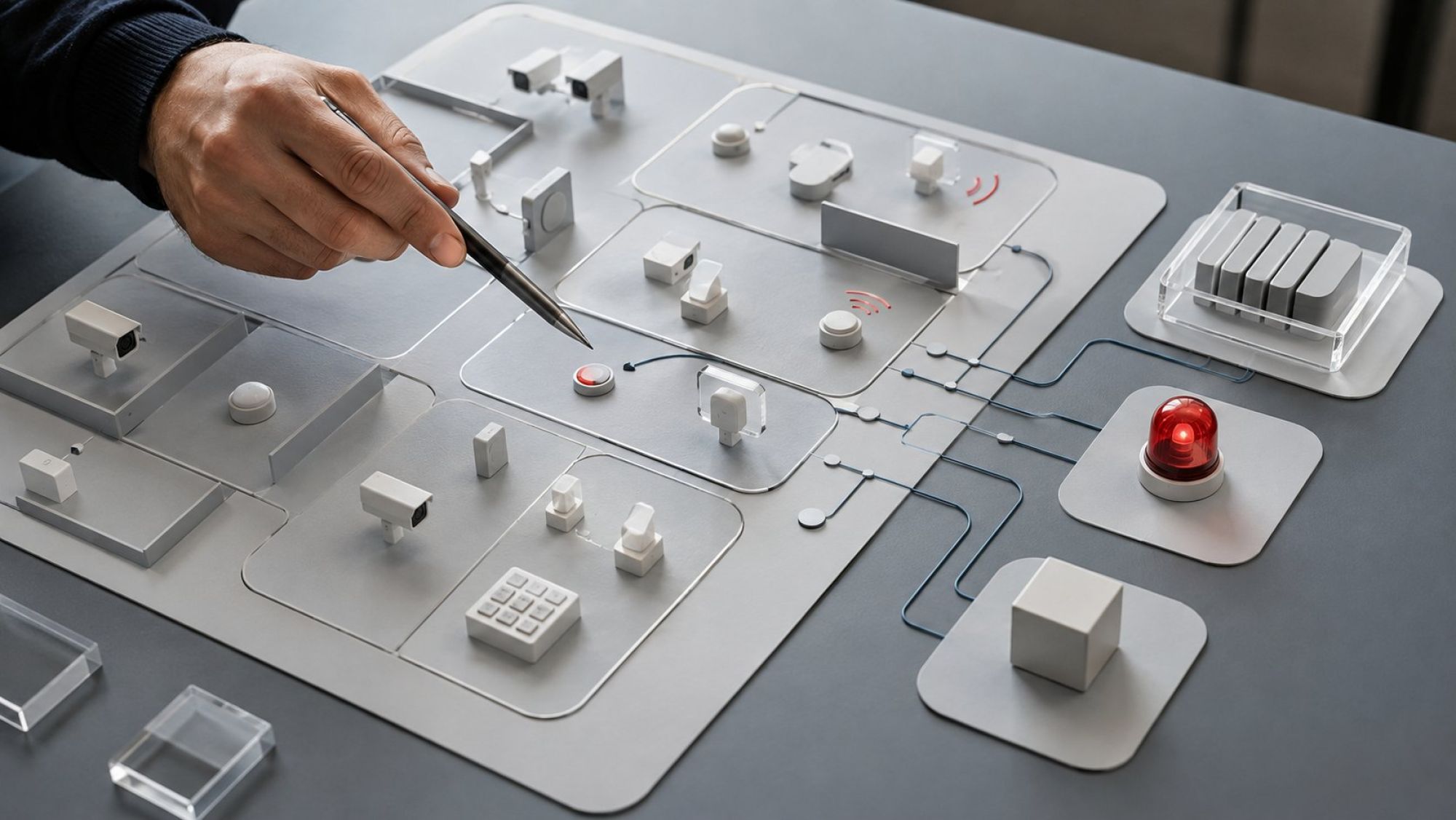

Матрица «зона — событие — реакция»: измеримый результат проектирования

Полноту проекта удобно проверять не по длине спецификации, а по матрице «зона — событие — реакция». Каждая ее строка описывает отдельный сценарий. В первой графе указывают участок объекта, во второй — контролируемое событие, затем способ обнаружения, получателя сообщения и ожидаемое действие. Если один участок имеет несколько событий, для него создают несколько строк.

Обезличенный фрагмент такой матрицы может выглядеть следующим образом:

• Служебный вход: открытие двери в охраняемом режиме — событие регистрируется, сообщение получает назначенный ответственный сотрудник, после чего выполняется предусмотренная проверка.
• Внутренний коридор: движение после закрытия объекта — сохраняется связанная запись, уведомление направляется указанному получателю.
• Удаленная камера: потеря связи — система формирует отдельное техническое событие, чтобы отсутствие изображения не воспринималось как отсутствие происшествий.
• Узел контроля входа: отключение основного питания — фиксируется переход на предусмотренный резервный режим и передается уведомление.

Формулировка «камера ведет наблюдение» для приемки слишком расплывчата. Проверяемый результат отвечает на конкретные вопросы: попадает ли нужный участок в кадр, различимо ли требуемое событие, сохраняется ли запись, получает ли сообщение правильный адресат и понятно ли ему дальнейшее действие. Так же проверяют датчики, контроль дверей, резерв питания и каналы связи.

Отдельные испытания нужны для проникновения, потери связи и отключения основного питания. Их проводят как функциональные сценарии, не вмешиваясь в защитные контуры и электросеть вне предусмотренных процедур. Результаты фиксируют в протоколе: исходное состояние, выполненное действие, фактическая реакция, время и обнаруженные расхождения. Содержание и порядок проверки согласуют с профильными исполнителями применительно к объекту.

Матрица быстро выявляет два вида пробелов. Первый — зона существует на плане, но для нее не определено контролируемое событие. Второй — событие обнаруживается и записывается, но получатель либо ответное действие не назначены. В обоих случаях перечень оборудования может выглядеть внушительно, хотя законченного сценария защиты нет.

Перед утверждением проекта владелец или управляющий может пройти по матрице сверху вниз и потребовать демонстрации каждой строки. Такой подход связывает карту помещений, размещение устройств и приемочные испытания. Итогом становится не обещание абсолютной защиты, а проверяемая конфигурация, в которой для каждой значимой зоны известны риск, способ обнаружения, канал сообщения и ожидаемая реакция.
