Прокладка кабеля в гофре: где работают ПВХ, ПНД и полиамид

Внешне гофрированные трубы похожи: ребристая оболочка, бухта и иногда проволока для протяжки. Однако эти признаки почти ничего не говорят о допустимом месте монтажа. Прокладка кабеля должна учитывать не цвет трубы, а материал и характеристики конкретного изделия: стойкость к сжатию, температурный режим, реакцию на солнечный свет, пожарные свойства, исполнение соединений и допустимость изгибов.

Одна и та же гофра не обязана одинаково работать в штробе, стяжке, на фасаде и возле оборудования. Название полимера тоже не заменяет паспорт: две трубы из ПВХ или ПНД могут различаться толщиной стенки, механическим исполнением и областью применения. Поэтому выбор начинается с условий трассы, а заканчивается проверкой маркировки и документов на трубу, кабель и соединители.

ПВХ, ПНД и полиамид: свойства материала за одинаковым внешним видом

ПВХ преимущественно рассматривают для стационарной проводки внутри зданий. Из него выпускают гибкие трубы, удобные для плавных поворотов и обхода строительных конструкций. Пригодность для конкретной температуры, открытого размещения и других условий определяют по характеристикам серии. Обычная внутренняя труба не становится фасадной только потому, что выглядит плотной или имеет темный цвет.

ПНД применяют в том числе в наружных и подземных системах. Для подземной прокладки выпускаются предназначенные для этого изделия, которые используют совместно с подходящими фитингами и герметизацией вводов. При этом полиэтилен относится к горючим материалам, а возможность размещения конкретной трубы в грунте, на открытом солнце или внутри строительной конструкции должна быть заявлена изготовителем. Легкая однослойная гофра и более прочная специализированная труба из сходного материала рассчитаны на разные нагрузки.

Полиамид встречается в системах подключения оборудования и на участках с вибрацией. Однако название материала не подтверждает пригодность к постоянному движению. Допустимость повторных изгибов и вибрации проверяют по паспорту конкретной трубы, соединителей и кабеля, поскольку режим должен быть заявлен для системы в сборе.

Итоговые свойства зависят не только от сырья, но и от толщины стенки, профиля, исполнения трубы и совместимых деталей. В документах следует искать область применения, внутренний диаметр, температурные ограничения, стойкость к сжатию и удару, пожарные показатели, стойкость к ультрафиолету и требования к фитингам.

Цвет может использоваться производителем или монтажной организацией для маркировки линий, но не служит универсальным подтверждением характеристик. Наличие протяжки также говорит лишь об удобстве первоначального ввода кабеля и не доказывает прочность, пожарные свойства или пригодность для улицы.

Штроба, стяжка, подвесной потолок и фасад: четыре разные среды для оболочки

Штроба в негорючей стене. Назначение трубы в такой конструкции определяется проектом и документами изделия. Практическими рисками остаются смятие оболочки, попадание раствора внутрь и непроходимая геометрия канала. После заделки трасса становится недоступной, поэтому важны целостность трубы, достаточный проход и плавные повороты. Узкий канал с несколькими крутыми изгибами останется труднопроходимым даже при наличии протяжки.

Стяжка. Во время работ оболочка находится во влажной смеси и испытывает механическую нагрузку. По трассе могут пройти рабочие, на нее могут опереться инструментом или установить оборудование. Легкая гофра способна деформироваться до застывания состава, а смятый участок уменьшает проходное сечение. Для этого сценария оценивают стойкость конкретной трубы к сжатию, сохранение формы на поворотах и исполнение соединений.

Подвесной потолок. Здесь нет давления стяжки, зато имеют значение способ крепления, пожарные характеристики линии и доступность трассы. Свободно лежащая труба может провисать, создавать дополнительные изгибы и передавать нагрузку на вводы. Выбор зависит от основания, конструкции потолка и заявленного для изделия способа размещения.

Фасад. Наружная линия подвергается воздействию солнца, осадков, ветра и смены температуры. Даже влагостойкий материал нельзя автоматически считать стойким к ультрафиолету. Вода может попадать через неподходящие муфты и вводы. Для фасада подбирают согласованную систему из трубы, крепежа и соединителей с заявленными климатическими характеристиками.

Таким образом, место монтажа задает главный риск. В штробе это недоступность, смятие и геометрия канала, в стяжке — давление до застывания смеси, над потолком — крепление и пожарные свойства, на фасаде — климатическое воздействие и исполнение соединений. Материал выбирают после определения этих условий.

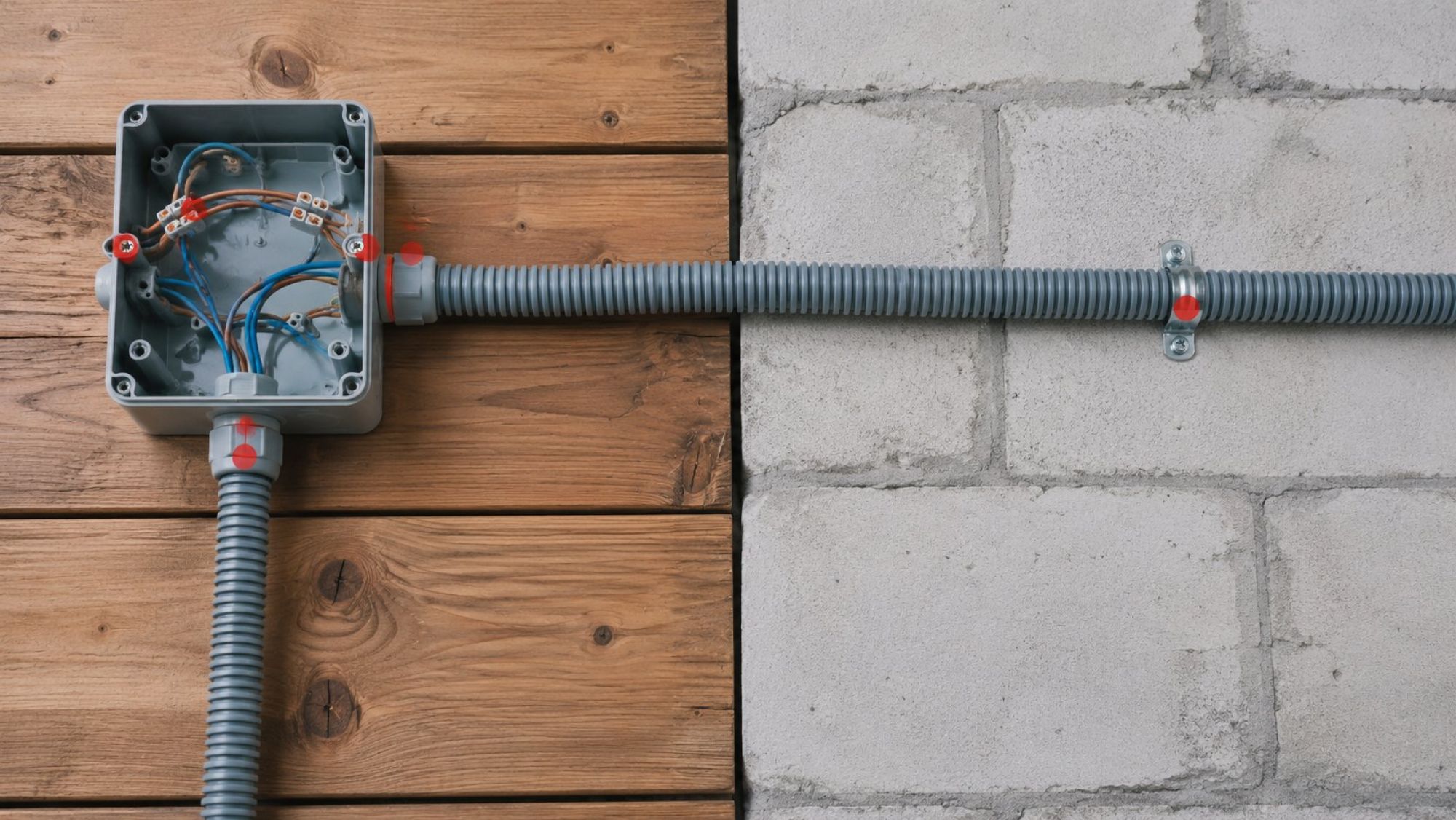

Деревянная стена и негорючее основание: как материал поверхности меняет защиту

Пластиковую гофру нельзя по умолчанию считать достаточной пожарной защитой проводки на деревянной стене или другом горючем основании. Отдельное обозначение пожарного свойства трубы не подтверждает безопасность всей конструкции: значение имеют кабель, оболочка, соединения, вводы, коробки, способ крепления и расположенное рядом основание.

Для горючего основания решение требует проектной проверки применительно к конкретному месту прокладки. Характеристики всех элементов сопоставляют между собой и с условиями трассы. Если документы описывают только свойства трубы, их нельзя автоматически переносить на всю кабельную линию.

На кирпиче, бетоне или другом негорючем основании пожарный сценарий отличается, однако это не отменяет проверки кабеля и условий размещения. Негорючая стена не защищает трубу от смятия, повреждения при монтаже, воздействия источника тепла или неподходящей температуры.

Практическая последовательность выбора выглядит так:

1. определить материал основания и способ прохождения линии;
2. зафиксировать механические, климатические и пожарные условия участка;
3. проверить назначение кабеля, трубы, коробок и фитингов по документам изготовителей;
4. оценить совместимость элементов и геометрию маршрута;
5. после этого выбирать диаметр и удобное монтажное исполнение.

Гофра может быть частью решения, но достаточность всей конструкции не определяется внешним видом трубы или одним обозначением материала.

Внутренний диаметр и число изгибов: от чего зависит протягиваемость кабеля

Номинальный размер на упаковке не всегда равен полезному проходу. У гофрированной трубы различаются наружный и внутренний диаметры, а ребристый профиль влияет на движение кабеля. Поэтому наружные размеры кабеля сопоставляют именно с внутренним диаметром трубы, указанным изготовителем.

Свободное место необходимо для прохождения поворотов и соединений. При протяжке кабель отклоняется от оси, касается внутренних ребер и входит в изгиб под углом. Если канал подобран почти вплотную, сопротивление возрастает, а несколько кабелей могут заклиниваться. Слишком тесная труба также затрудняет прохождение локальных утолщений и ввод через соединитель.

Универсального заполнения для любой гофры и любой линии нет. Допустимое решение зависит от трубной системы, числа и формы кабелей, требований проекта и документов на изделия. Для подбора нужны как минимум внутренний диаметр трубы, наружные размеры кабеля и подтверждение допустимости их совместной прокладки.

Каждый изгиб увеличивает сопротивление протяжке. Несколько близко расположенных поворотов способны сделать трассу непроходимой, хотя прямые участки имеют достаточный диаметр. Особенно неблагоприятны резкие переломы и деформация трубы в местах крепления или заделки.

Радиус нельзя выбирать только по способности гофры согнуться. Ограничение может задавать кабель, поэтому учитывают заявленный для него радиус изгиба и условия протяжки. При неожиданном росте сопротивления следует проверить канал, а не компенсировать препятствие увеличением усилия.

Проволока внутри трубы помогает начать протяжку, но не исправляет неудачную геометрию. Возможность последующей замены зависит от достаточного прохода, плавных поворотов, доступных точек и сохранения формы трубы после строительных работ.

Конденсат, ультрафиолет и мороз: как стареет неподходящая гофра

Влага. Стойкость полимера к воде и защищенность всей кабельной трассы — разные характеристики. В наружной или подземной системе вода может проникнуть через вводы и соединения, если они не соответствуют трубе или смонтированы без предусмотренных уплотнений. Поэтому проверяют не только материал оболочки, но и исполнение муфт, фитингов и мест ввода кабеля.

При выборе маршрута также учитывают возможность появления и накопления влаги внутри канала. Конкретное решение зависит от конфигурации линии и допустимых условий эксплуатации кабеля. Одной пометки о влагостойкости трубы недостаточно для оценки всей системы.

Ультрафиолет. Для открытого фасада нужна серия с прямо заявленной стойкостью к солнечному воздействию. Темный цвет сам по себе этого не подтверждает. Внутреннюю трубу нельзя считать пригодной для солнца только из-за окраски или кратковременного сохранения внешнего вида после монтажа.

Температура. Условия эксплуатации и монтажа проверяют по документам конкретного изделия. Для труб разных материалов и исполнений могут указываться отдельные температурные ограничения, поэтому допустимость уже смонтированной линии не следует автоматически переносить на разматывание, изгибание и крепление трубы в холодную погоду.

На фасаде климатические воздействия сочетаются, поэтому общей надписи «для улицы» недостаточно. Необходимо сопоставить температуру, стойкость к ультрафиолету, способ крепления, исполнение соединителей и допустимые условия для кабеля.

Статическая и подвижная линия: где важны гибкость, усталость и фиксация

Гибкость при укладке не означает пригодности к постоянному движению. В стене или над потолком трубу изгибают при монтаже, после чего фиксируют. Подключение к перемещающемуся элементу работает в другом режиме: одни и те же участки регулярно меняют положение.

Пригодность трубы к повторным изгибам и вибрации должна быть заявлена изготовителем. Вместе с ней проверяют кабель и соединители: обычную строительную гофру нельзя считать динамической системой только потому, что она легко сгибается руками.

Для подвижного участка оценивают систему в сборе:

• допускает ли изготовитель выбранный режим движения;
• сохраняется ли допустимый радиус по всей траектории;
• соответствует ли фитинг трубе и условиям подключения;
• рассчитан ли сам кабель на повторные изгибы;
• исключены ли растяжение, скручивание и контакт с острыми кромками.

Полиамид может применяться в подключениях оборудования и на вибрационных участках, но решение принимают по назначению конкретной серии. Для статической трассы важнее надежная фиксация, сохранение радиуса и отсутствие нагрузки на вводы.

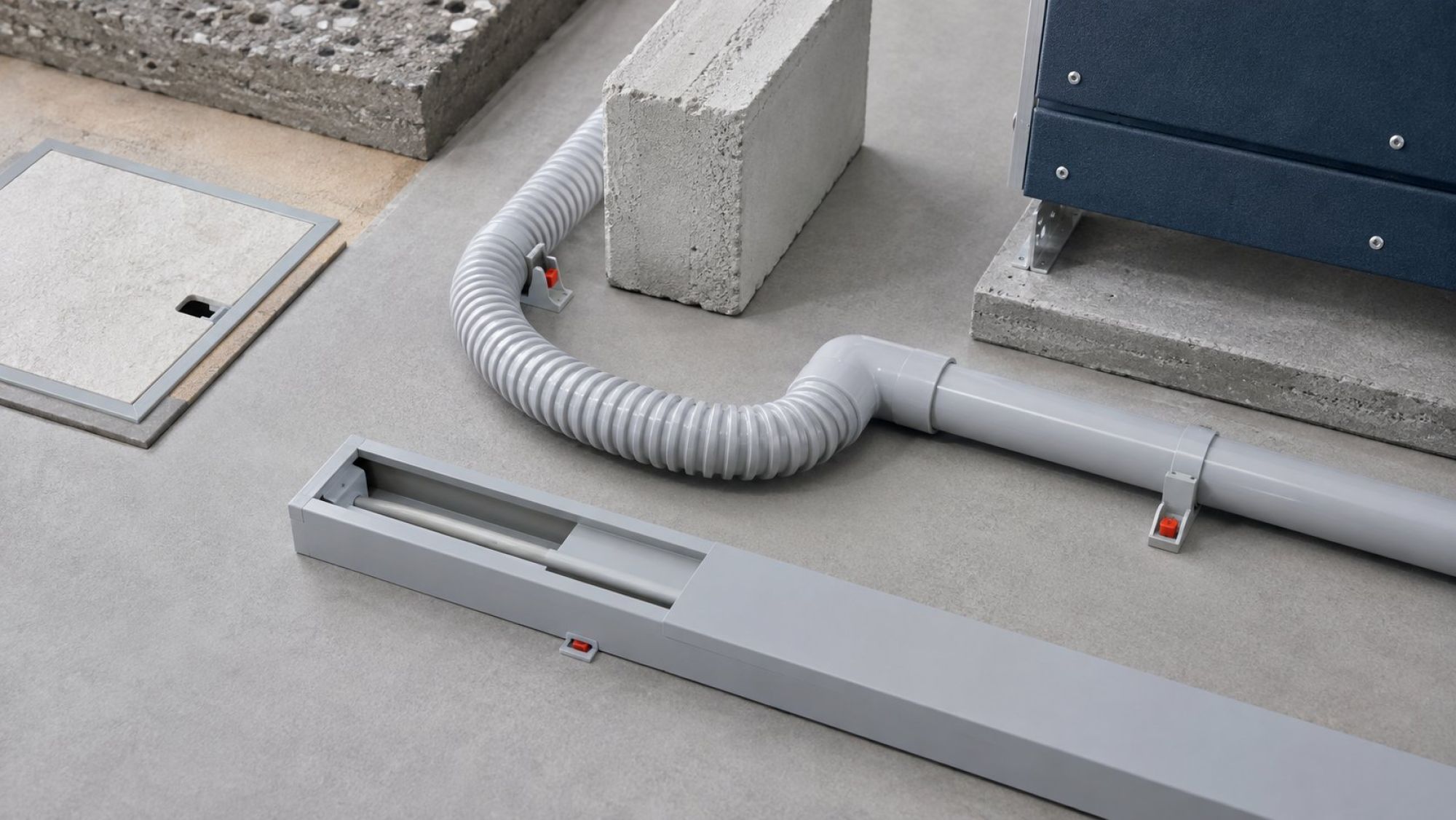

Гофра, гладкая труба и кабель-канал: матрица по нагрузке и доступу

Гофрированная труба удобна на маршрутах с плавными изменениями направления и в ограниченном пространстве. Она подходит для стационарной прокладки, если характеристики серии соответствуют среде и основанию. На длинных извилистых участках ребристый канал усложняет протяжку, а легкое исполнение нельзя выбирать для зоны с вероятным давлением или ударом.

Гладкая труба создает более ровный канал и может упростить протяжку на длинном маршруте. Жесткая конструкция помогает сохранить геометрию, но требует продуманных поворотов, соединений и места для монтажа. Допустимость укладки в стяжку, грунт или на фасад все равно определяют по характеристикам изделия.

Кабель-канал обеспечивает доступ к открытой линии. Съемная крышка позволяет осмотреть трассу или заменить кабель без протягивания через закрытый канал. Пригодность кабель-канала для улицы, влажной зоны или определенного основания должна быть подтверждена для всей системы.

Короткое сопоставление материалов со сценариями:

• ПВХ — преимущественно стационарные внутренние трассы при подтвержденных характеристиках конкретной серии.
• ПНД — наружные или подземные сценарии только для предназначенной серии, с проверкой горючести, стойкости к ультрафиолету и совместимости соединителей.
• Полиамид — подключения оборудования и вибрационные участки только при заявленном изготовителем режиме для трубы, кабеля и соединителей.
• Стяжка — решающей остается подтвержденная стойкость конкретной системы к механической нагрузке и сохранению прохода.
• Фасад — решающими остаются климатические характеристики трубы, крепежа, вводов и соединителей.
• Повторяющееся движение — решающим остается заявленный динамический режим всей системы, а не название полимера.

Если трасса скрытая и имеет несколько плавных обходов, гофра удобна при условии сохранения формы. Для длинного участка с последующей протяжкой может быть практичнее гладкая труба с правильно выполненными поворотами и доступными точками. Для открытой линии, которую планируют осматривать или изменять, прямой доступ дает кабель-канал. На горючем основании технологию выбирают только после проектной оценки всей конструкции.

В сложных сценариях можно заказать профессиональный подбор и прокладку кабельной трассы. Специалист проверит маршрут для стяжки, фасада, горючего основания или подвижного участка, а также сопоставит характеристики трубы, кабеля и соединителей. Такая проверка помогает заранее выявить неподходящий материал, недостаточный проход, сложные повороты и несовместимые элементы.

Итоговый выбор определяется не сравнением ПВХ, ПНД и полиамида в отрыве от задачи. Сначала фиксируют среду, основание, нагрузку, движение и требуемый доступ к линии. Затем проверяют документы конкретной трубы и совместимых деталей. Только после этого систему можно соотнести с выбранным участком трассы.
